公開番号2025091892
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207421
出願日2023-12-08
発明の名称通信ネットワークシステム、妨害装置、管理装置、車両、プログラム、通信方法
出願人トヨタ自動車株式会社
代理人個人,個人
主分類H04L 12/28 20060101AFI20250612BHJP(電気通信技術)
要約【課題】特定の通信装置において発生する通信エラーを抑制することができる通信ネットワークシステムを提供する。

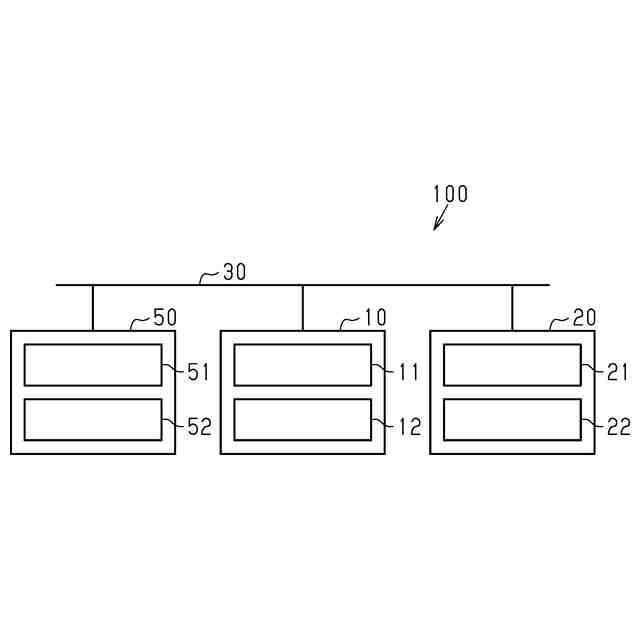

【解決手段】通信ネットワークシステムは、複数の通信装置によって構成される。通信ネットワークシステムは、複数の通信装置に開始信号を送信する管理装置50と、複数の通信装置による開始信号の感知を妨害する妨害信号を送信する妨害装置である第1通信装置10と、を備える。複数の通信装置は、開始信号を感知した後、所定の順番でそれぞれの通信装置がデータを送信する第1通信方式を用いて通信している。妨害装置は、通信ネットワークシステムにおける通信エラーの状況に応じて妨害信号を送信する。複数の通信装置は、開始信号を感知しない状態が所定時間、継続した場合に、所定の順番に関係なく、他の通信装置がデータを送信していないときにデータを送信する第2通信方式に通信方式を切り替える。

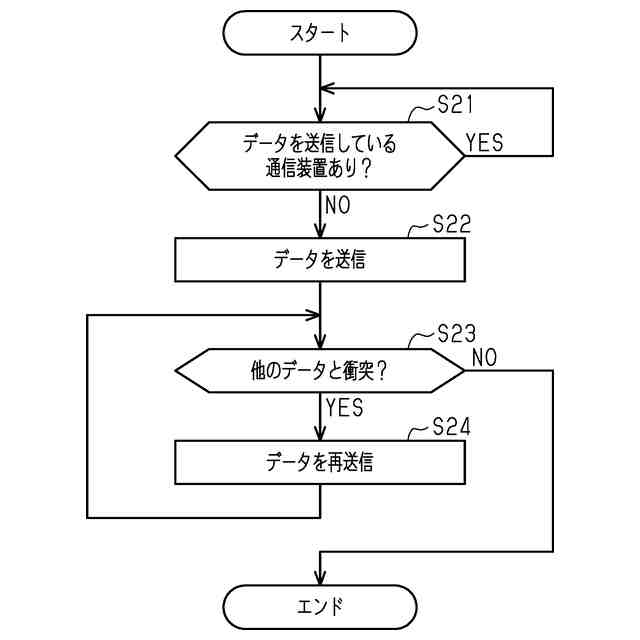

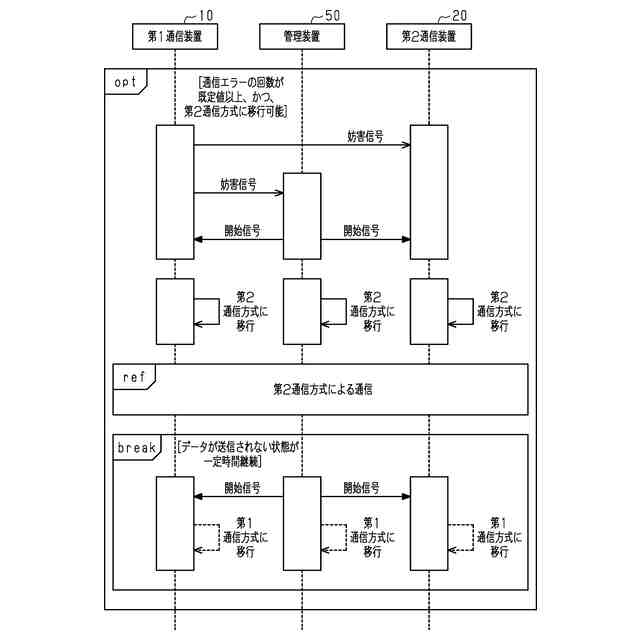

【選択図】図8
特許請求の範囲【請求項１】
複数の通信装置によって構成される通信ネットワークシステムであり、
前記通信ネットワークシステムは、
前記複数の通信装置に開始信号を送信する管理装置と、
前記複数の通信装置による前記開始信号の感知を妨害する妨害信号を送信する妨害装置と、を備え、
前記複数の通信装置は、
前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信しており、
前記妨害装置は、
前記通信ネットワークシステムにおける通信エラーの状況に応じて前記妨害信号を送信し、
前記複数の通信装置は、
前記開始信号を感知しない状態が所定時間、継続した場合に、
前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替える
通信ネットワークシステム。
続きを表示（約 1,300 文字）【請求項２】
前記妨害装置は、
前記通信ネットワークシステムにおける前記通信エラーの状況を取得し、
取得した前記通信エラーの状況に基づいて、前記妨害信号を送信する
請求項１に記載の通信ネットワークシステム。
【請求項３】
前記通信ネットワークシステムは、車両に搭載されており、
前記妨害装置は、
前記車両の状況を把握し、
取得した前記通信エラーの状況と、把握した前記車両の状況と、に基づいて前記妨害信号を送信する
請求項２に記載の通信ネットワークシステム。
【請求項４】
前記妨害装置は、
前記通信エラーの状況として、
前記通信装置がデータを所定回数送信する間に発生した前記通信エラーの回数の情報を取得する
請求項２に記載の通信ネットワークシステム。
【請求項５】
前記妨害装置は、
前記通信エラーの状況として、
前記通信ネットワークシステムにおいてデータが所定回数送信される間に発生した前記通信エラーの回数の情報を取得する
請求項２に記載の通信ネットワークシステム。
【請求項６】
前記妨害装置は、
前記通信エラーの状況として取得した前記通信エラーの回数が既定値以上の場合に前記妨害信号を送信する
請求項４または請求項５に記載の通信ネットワークシステム。
【請求項７】

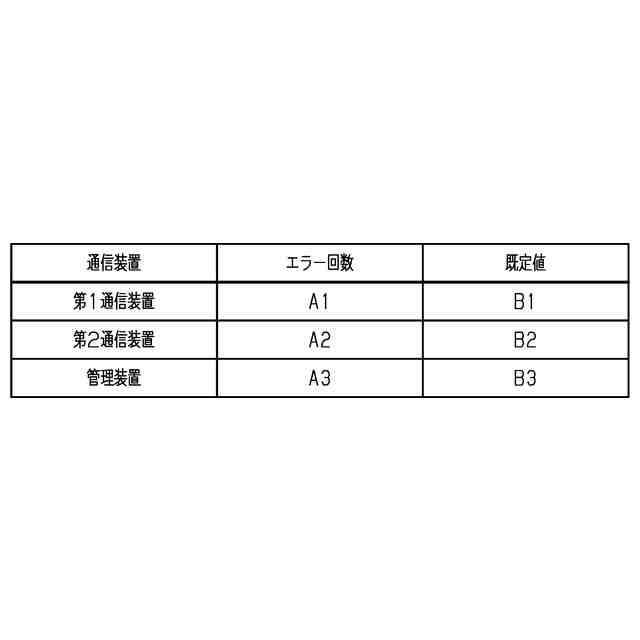

既定値が前記通信装置ごとに設定されており、
前記妨害装置は、
何れかの前記通信装置についての前記通信エラーの回数が前記既定値以上になった場合に前記妨害信号を送信する
請求項４に記載の通信ネットワークシステム。
【請求項８】
前記通信ネットワークシステムは、
前記妨害装置に対して前記妨害信号の送信を要求する妨害要求信号を送信する妨害要求装置を備え、
前記妨害要求装置は、
前記通信ネットワークシステムにおける前記通信エラーの状況を取得し、
取得した前記通信エラーの状況に基づいて、前記妨害要求信号を送信し、
前記妨害装置は、
前記妨害要求信号を受信したときに前記妨害信号を送信する
請求項１に記載の通信ネットワークシステム。
【請求項９】
前記通信ネットワークシステムは、車両に搭載されており、
前記妨害要求装置は、
前記車両の状況を把握し、
取得した前記通信エラーの状況と、把握した前記車両の状況と、に基づいて前記妨害要求信号を送信する
請求項８に記載の通信ネットワークシステム。
【請求項１０】
前記通信ネットワークシステムは、車両に搭載されており、
前記妨害装置は、
前記車両の状況を把握し、
前記妨害要求信号を受信した際に、
把握した前記車両の状況に基づいて前記妨害信号を送信する
請求項８に記載の通信ネットワークシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は通信ネットワークシステム、妨害装置、管理装置、車両、プログラム、及び通信方法に関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】

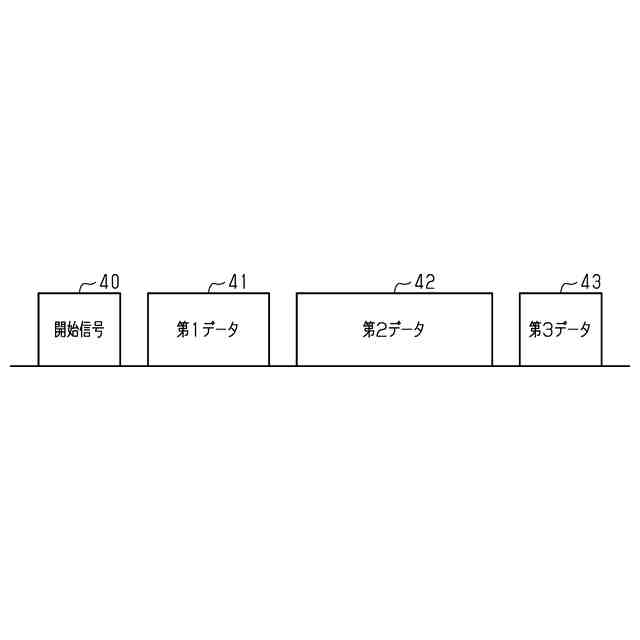

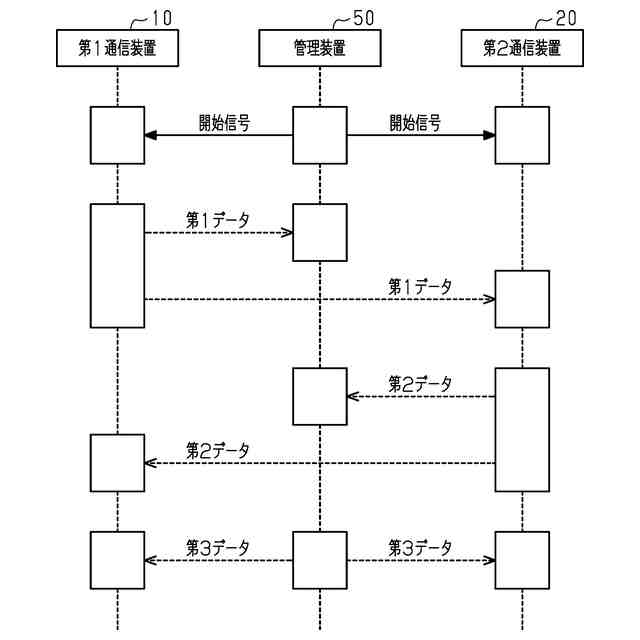

特許文献１には、通信ネットワークシステムが開示されている。この通信ネットワークシステムは、複数の通信装置によって構成されている。複数の通信装置は、管理装置を含む。管理装置は、開始信号を送信する。当該開始信号が送信された後、管理装置を含む複数の通信装置は、それぞれについて予め設定された順番に従ってデータを送信する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２３５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
通信ネットワークシステムは、上記に示すように、各通信装置がデータを送信する順番を指定することによって通信装置が送信するデータの衝突を抑制している。
このような通信ネットワークシステムにおいて、外部からのノイズが周期的に発生した場合には、特定の通信装置についてデータをなかなか送信できないといった通信エラーが頻発してしまう可能性がある。
【課題を解決するための手段】
【０００５】
以下、上記課題を解決するための手段及びその作用効果について記載する。

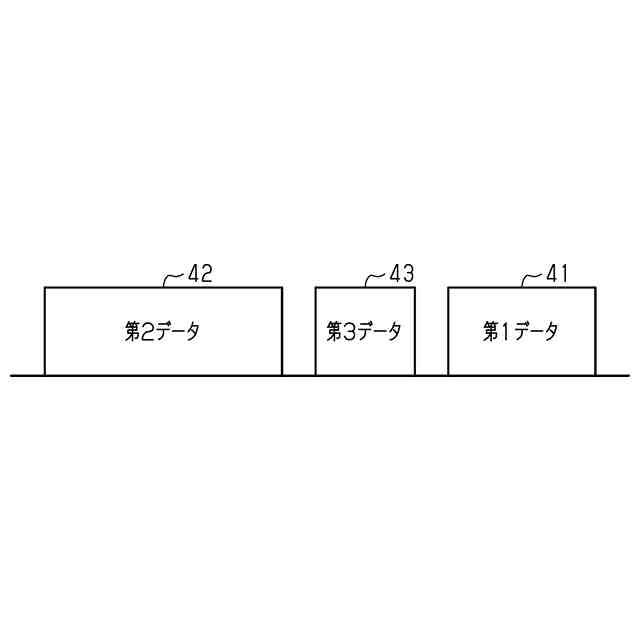

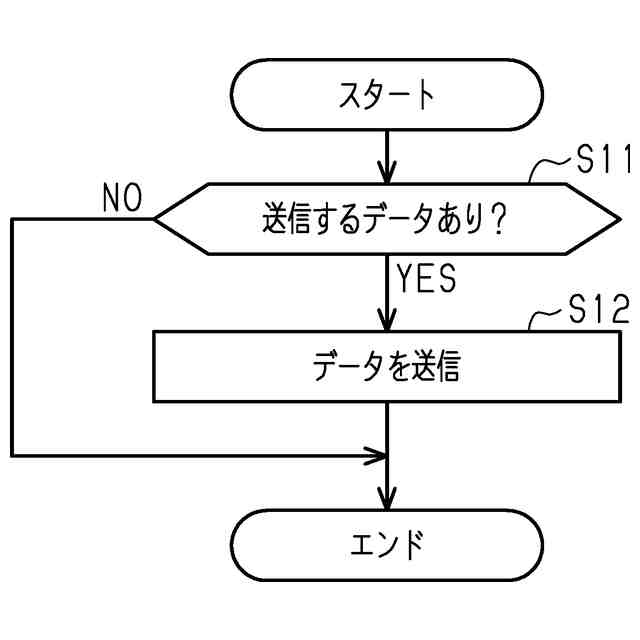

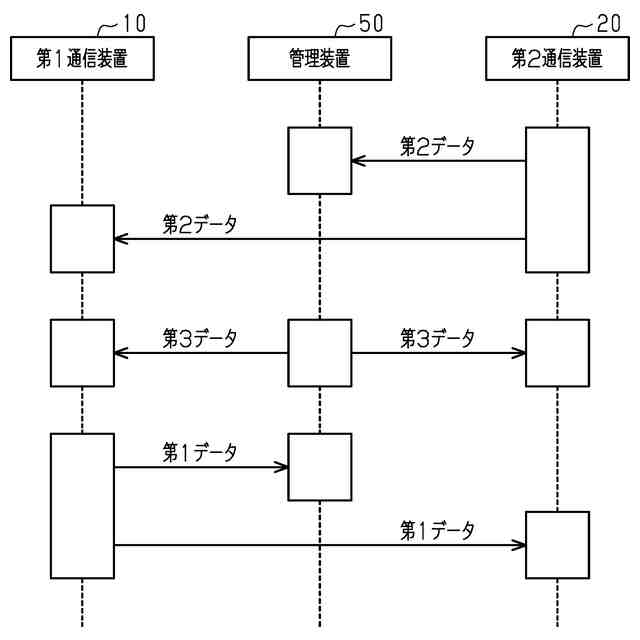

上記課題を解決するための通信ネットワークシステムは、複数の通信装置によって構成される。通信ネットワークシステムは、前記複数の通信装置に開始信号を送信する管理装置と、前記複数の通信装置による前記開始信号の感知を妨害する妨害信号を送信する妨害装置と、を備える。通信ネットワークシステムにおいて、前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信している。通信ネットワークシステムにおいて、前記妨害装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて前記妨害信号を送信する。通信ネットワークシステムにおいて、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合に、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替える。
【０００６】
上記課題を解決するための妨害装置は、複数の通信装置と、前記通信装置に開始信号を送信する管理装置と、を備える通信ネットワークシステムに適用される。前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信する。一方、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合には、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替えるよう設定されている。妨害装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて、前記通信装置による前記開始信号の感知を妨害する妨害信号を送信する。
【０００７】
上記課題を解決するための通信ネットワークシステムは、複数の通信装置によって構成される。通信ネットワークシステムは、前記複数の通信装置に開始信号を送信する管理装置を備える。通信ネットワークシステムにおいて、前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信している。通信ネットワークシステムにおいて、前記管理装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて前記開始信号の送信を停止する。通信ネットワークシステムにおいて、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合に、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替える。
【０００８】
上記課題を解決するための管理装置は、複数の通信装置によって構成される通信ネットワークシステムにおいて開始信号を送信する。前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信する。一方、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合には、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替えるよう設定されている。管理装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて、前記開始信号の送信を停止する。
【０００９】
上記課題を解決するための車両が備える通信ネットワークシステムは、複数の通信装置によって構成される。通信ネットワークシステムを備える車両は、前記複数の通信装置に開始信号を送信する管理装置と、前記複数の通信装置による前記開始信号の感知を妨害する妨害信号を送信する妨害装置と、を備える。通信ネットワークシステムを備える車両において、前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信している。通信ネットワークシステムを備える車両において、前記妨害装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて前記妨害信号を送信する。通信ネットワークシステムを備える車両において、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合に、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替える。
【００１０】
上記課題を解決するための通信ネットワークシステムを備える車両は、複数の通信装置によって構成される。通信ネットワークシステムを備える車両は、前記複数の通信装置に開始信号を送信する管理装置を備える。通信ネットワークシステムを備える車両において、前記複数の通信装置は、前記開始信号を感知した後、所定の順番でそれぞれの前記通信装置がデータを送信する第１通信方式を用いて互いに通信している。通信ネットワークシステムを備える車両において、前記管理装置は、前記通信ネットワークシステムにおける通信エラーの状況に応じて前記開始信号の送信を停止する。通信ネットワークシステムを備える車両において、前記複数の通信装置は、前記開始信号を感知しない状態が所定時間、継続した場合に、前記所定の順番に関係なく、他の前記通信装置がデータを送信していないときにデータを送信する第２通信方式に、通信方式を切り替える。
（【００１１】以降は省略されています）
