公開番号2025091514
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206748
出願日2023-12-07
発明の名称便座カバー
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類A47K 13/14 20060101AFI20250612BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】便座の使用感を良くすることができる便座カバーを提供する。
【解決手段】便座カバー10は、便座50の上面51に着脱自在に取り付けられる便座カバー10であって、環状をなす本体部24と、前記本体部24の内周縁に沿って内側に張り出した張り出し部18、及び前記本体部24の外周縁に沿って外側に張り出した張り出し部19の少なくとも一方と、を備えている。
【選択図】図4
特許請求の範囲【請求項１】
便座の上面に着脱自在に取り付けられる便座カバーであって、
環状をなす本体部と、
前記本体部の内周縁に沿って内側に張り出した張り出し部、及び前記本体部の外周縁に沿って外側に張り出した張り出し部の少なくとも一方と、
を備えている、便座カバー。
続きを表示（約 280 文字）【請求項２】
前記本体部及び前記張り出し部は、独立発泡樹脂製である、請求項１に記載の便座カバー。
【請求項３】
前記本体部及び前記張り出し部は、伸縮性を有している、請求項１から請求項２までの何れか一項に記載の便座カバー。
【請求項４】
前記本体部の裏面に、前記本体部自身に形成された吸盤部が設けられている、請求項３に記載の便座カバー。
【請求項５】
前記本体部の裏面に接合された吸着シートを有し、
前記吸着シートは、前記本体部の裏面において複数か所にわかれて配置されている、請求項３に記載の便座カバー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、便座カバーに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、例えば下記特許文献１に記載されているように、便座の上面に着脱自在に取り付けられる便座カバーが知られている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１９７９９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような便座カバーによって便座の上面全体を覆うことは難しい。このため、便座カバーを便座に取り付けても、便座の一部は便座カバーに覆われずに露出しやすい。使用者の姿勢によっては、太ももが便座の露出部分にあたって冷たさを感じ、便座の使用感が悪くなることがある。局部洗浄時の飛沫や尿等の汚れが便座カバー部分に付着して不衛生になり、便座の使用感が悪くなることがある。また夏期の発汗時は、着座の際に、便座カバーに不快なベタつきを感じることがあり、便座の使用感が悪くなることがある。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、便座の使用感を良くすることができる便座カバーを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の便座カバーは、便座の上面に着脱自在に取り付けられる便座カバーであって、環状をなす本体部と、前記本体部の内周縁に沿って内側に張り出した張り出し部、及び前記本体部の外周縁に沿って外側に張り出した張り出し部の少なくとも一方と、を備えているものである。
【図面の簡単な説明】
【０００７】

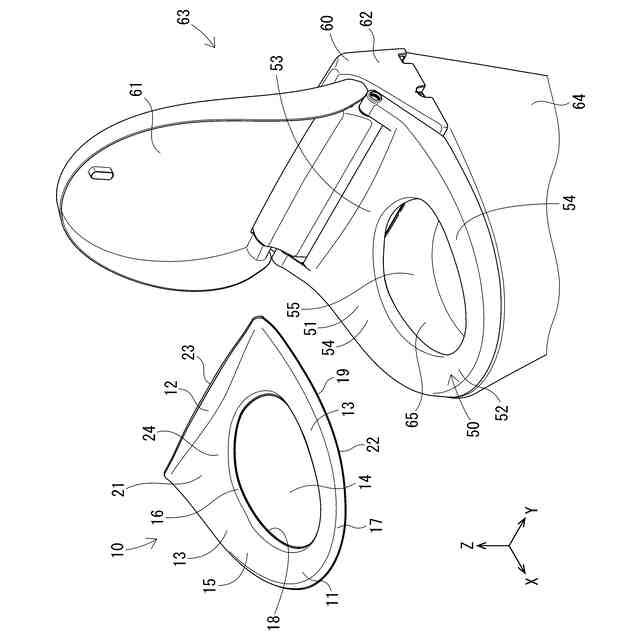

実施形態１における便座カバーであって、便座の上面に取り付ける前の状態を示す斜視図

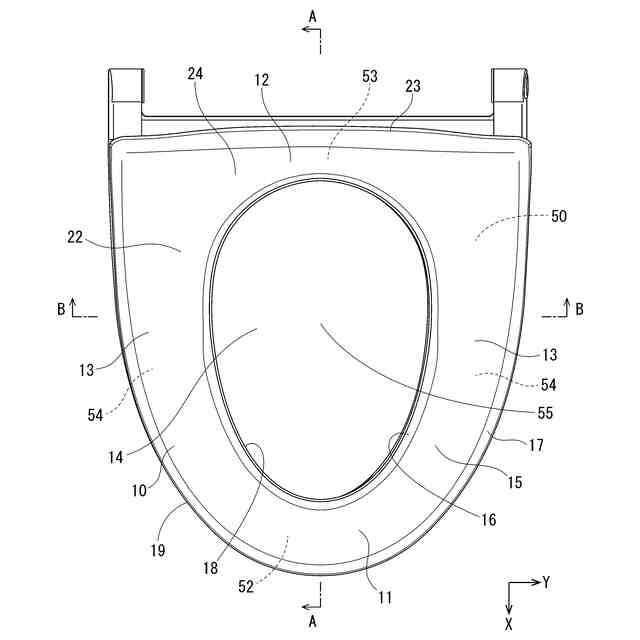

便座の上面に取り付けた状態の便座カバーを示す平面図

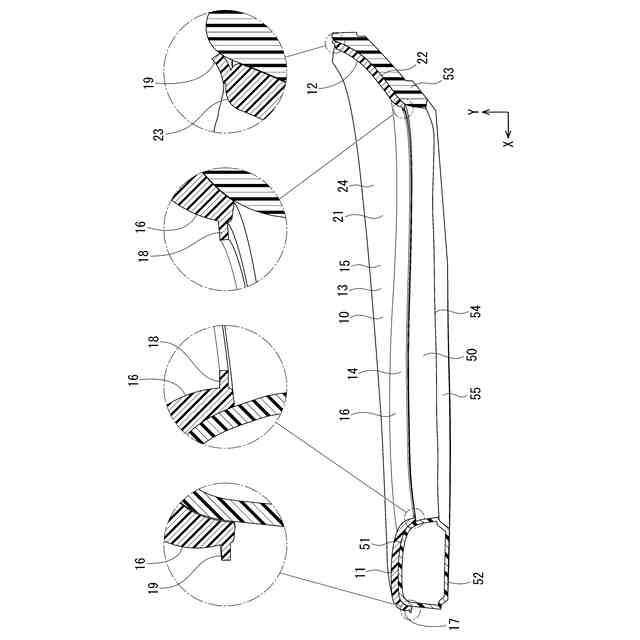

便座の上面に取り付けた状態の便座カバーを示す断面図であって、図２のＡ－Ａ位置における断面に相当する断面図

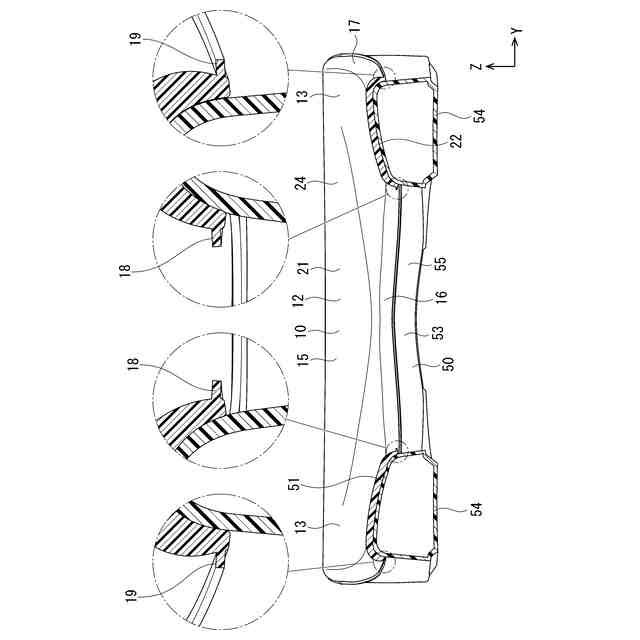

便座の上面に取り付けた状態の便座カバーを示す断面図であって、図２のＢ－Ｂ位置における断面に相当する断面図

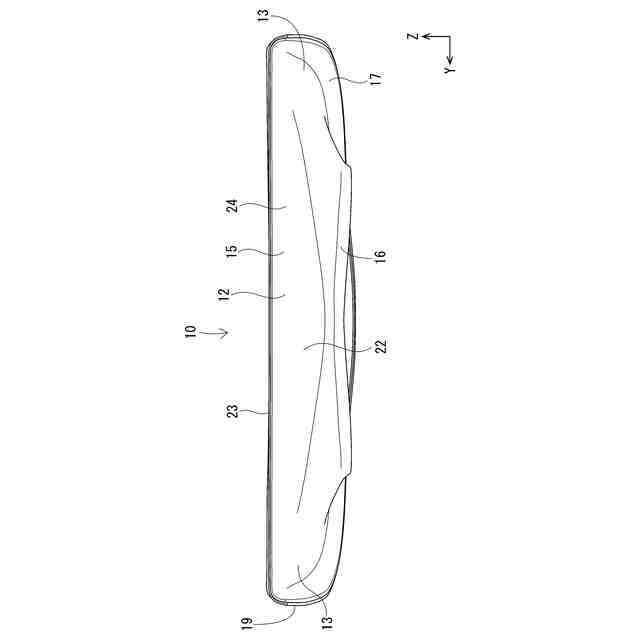

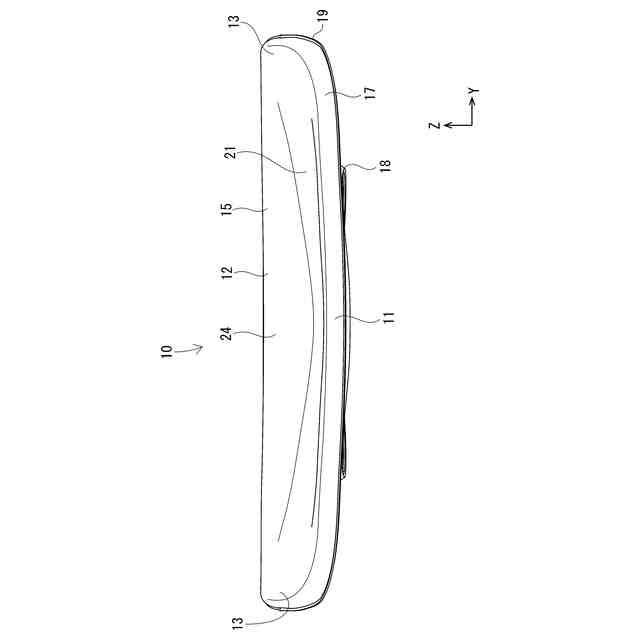

便座カバーを示す正面図
便座カバーを示す背面図

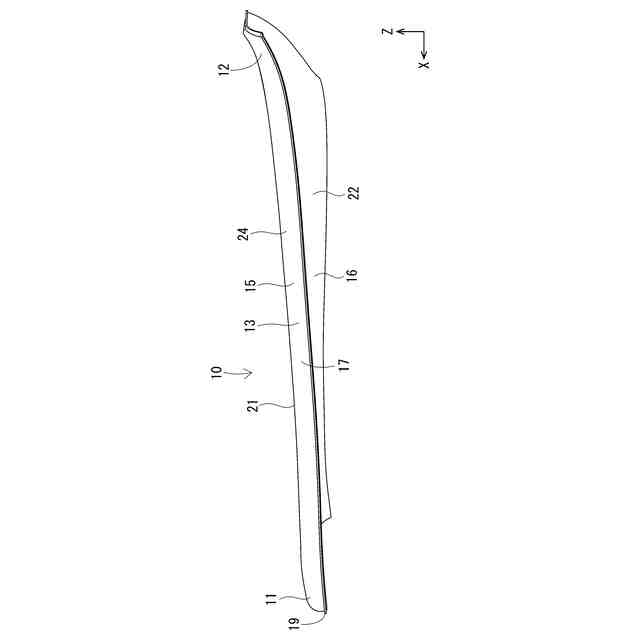

便座カバーを示す側面図

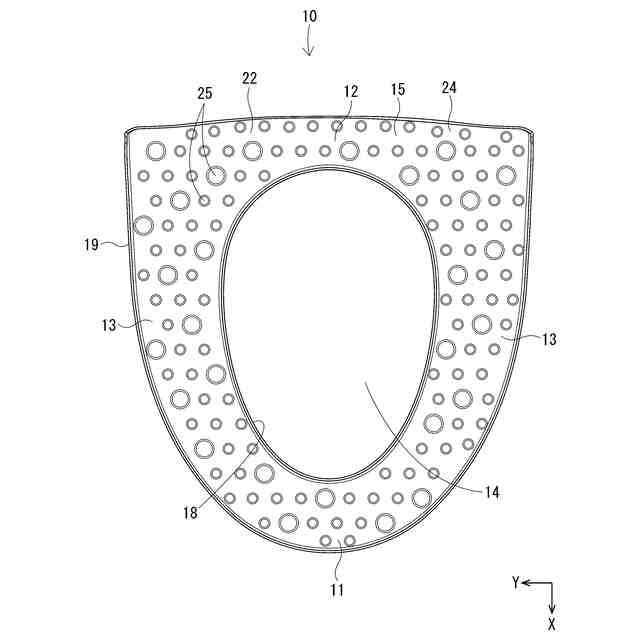

実施形態２における便座カバーを示す底面図

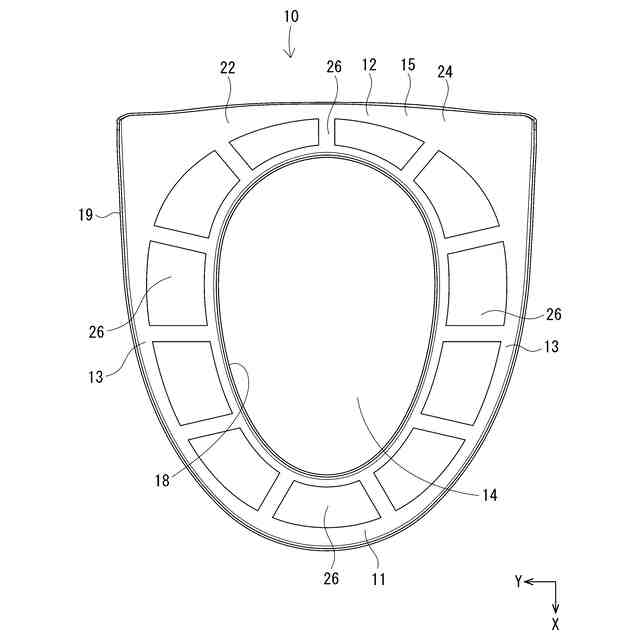

実施形態３における便座カバーを示す底面図
緩やかな凹凸形状の一例を示す図
緩やかな凹凸形状の他の例を示す図
【発明を実施するための形態】
【０００８】
[１]本開示の便座カバーは、便座の上面に着脱自在に取り付けられる便座カバーであって、環状をなす本体部と、前記本体部の内周縁に沿って内側に張り出した張り出し部、及び前記本体部の外周縁に沿って外側に張り出した張り出し部の少なくとも一方と、を備えているものである。このような構成によれば、張り出し部によって、便座に使用者の太もも等を当たりにくくしたり、汚れを付着しにくくしたりできるから、便座の使用感を良くできる。
[２]上記[１]に記載の便座カバーにおいて、前記本体部及び前記張り出し部は、独立発泡樹脂製であるものとしてもよい。このような構成によれば、尿等の液状の汚れが便座カバーに浸み込まず、通常の硬質樹脂製便座と同様にお掃除シート等で拭き取ることで衛生的に使用できる。また、独立発泡樹脂の表面に滑らかな形状の凹凸を形成することで、着座した使用者はべたつきを感じにくい。したがって、便座の使用感を良くできる。
[３]上記[１]又は[２]に記載の便座カバーにおいて、前記本体部及び前記張り出し部は、伸縮性を有しているものとしてもよい。このような構成によれば、寸法が少々異なる便座にあわせて便座カバーを伸縮させ、便座の上面を覆うことができる。したがって、寸法が少々異なる便座においても、上面の露出部分を小さくでき、便座の使用感を良くできる。
[４]上記[１]から[３]までの何れかに記載の便座カバーにおいて、本体部の裏面に、前記本体部自身に形成された吸盤部が設けられているものとしてもよい。このような構成によれば、伸縮させた状態の便座カバーを吸盤部によって便座の上面に貼り付けることができる。張り出し部に指を引っ掛けて便座カバーを容易にはがすことができる。便座カバーは、単一素材で構成されるから、分別しなくてよく、容易にマテリアルリサイクルができる。
[５]上記[１]から[３]までの何れかに記載の便座カバーにおいて、前記本体部の裏面に接合された吸着シートを有し、前記吸着シートは、前記本体部の裏面において複数か所にわかれて配置されているものとしてもよい。このような構成によれば、伸縮させた状態の便座カバーを吸着シートによって便座の上面に貼り付けることができる。張り出し部に指を引っ掛けて便座カバーを容易にはがすことができる。本体部の裏面の全体に一枚の吸着シートが接合されている場合、吸着シートは本体部の伸縮を邪魔するおそれがある。しかしながら、吸着シートは複数か所にわかれて配置されているから、本体部の伸縮を邪魔しにくくできる。
【０００９】
＜実施形態１＞
本実施形態における便座カバー１０は、図１に示すように、便座５０の上面５１に着脱自在に取り付けられる。便座５０は、便座装置６０に備えられている。便座装置６０は、便座５０と、便蓋６１と、支持部６２と、を備えている。便座装置６０は、水洗式便器６３に備えられる。水洗式便器６３は、便器本体６４と、便座装置６０とを備えている。便器本体６４は陶器製であり、便鉢部６５を有している。
【００１０】
以下、各構成部材において、Ｘ軸方向を前方、Ｚ軸方向を上方、Ｙ軸方向を左方として説明する。便器本体６４のうち便鉢部６５が設けられている側は前側、便座装置６０が取り付けられている側は後側である。Ｚ軸は、鉛直方向に延びている。
