公開番号2025090654
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025034899,2023100145
出願日2025-03-05,2020-04-26
発明の名称動きベクトルの差に関する制限
出願人北京字節跳動網絡技術有限公司,Beijing Bytedance Network Technology Co., Ltd.,バイトダンスインコーポレイテッド,BYTEDANCE INC.
代理人弁理士法人栄光事務所
主分類H04N 19/105 20140101AFI20250610BHJP(電気通信技術)
要約【課題】規定されたビット数を使用して表現される動きベクトルを用いて映像符号化または映像復号化を行う映像処理方法及びプログラムを提供する。
【解決手段】映像処理方法は、映像第1のブロックと第1のブロックのビットストリーム表現との間での変換のために、第1のブロックに関連付けられたMVD(Motion Vector Difference)成分の範囲を判定することを含む。MVD成分の範囲は、[-2^M,2^M-1]であり、M=17である。方法はまた、MVD成分の値が、MVD成分の範囲内となるように抑制することと、抑制されたMVD成分に基づいて変換を実行することと、を含む。

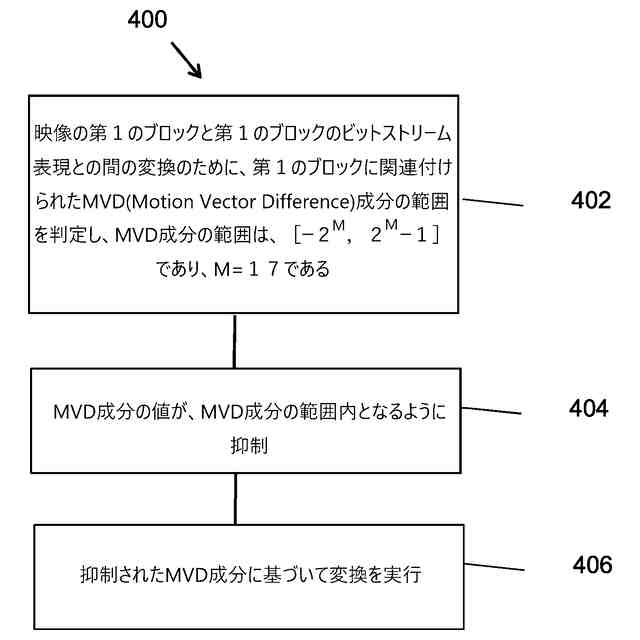

【選択図】図4
特許請求の範囲【請求項１】
映像を処理するための方法であって、
映像の第１のブロックと前記第１のブロックのビットストリーム表現との間の変換のた
めに、前記第１のブロックに関連付けられたＭＶＤ（ＭｏｔｉｏｎＶｅｃｔｏｒＤｉ
ｆｆｅｒｅｎｃｅ）成分の範囲を判定することであって、ＭＶＤ成分の前記範囲は、［－
２
Ｍ
，２
Ｍ
－１］であり、Ｍ＝１７である、ことと、
ＭＶＤ成分の前記範囲内になるように前記ＭＶＤ成分の値を抑制することと、
前記抑制されたＭＶＤ成分に基づいて前記変換を実行することと
を有する方法。
続きを表示（約 1,300 文字）【請求項２】
前記範囲は、コーデックの許容可能なＭＶＤ精度および／または許容可能なＭＶ（Ｍｏ
ｔｉｏｎＶｅｃｔｏｒ）精度に適合される、請求項１に記載の方法。
【請求項３】
前記許容可能なＭＶＤ精度および／または許容可能なＭＶ（ＭｏｔｉｏｎＶｅｃｔｏ
ｒ）精度は、１／１６輝度サンプル精度である、請求項２に記載の方法。
【請求項４】
複数の許容可能なＭＶＤ精度および／またはＭＶ精度が前記コーデックにある場合、Ｍ
ＶＤ成分の前記範囲は、前記複数の許容可能なＭＶＤ精度および／またはＭＶ精度のうち
の最上の精度に適合される、請求項１～３のいずれか一項に記載の方法。
【請求項５】
前記複数のＭＶＤ精度および／またはＭＶ精度は、１／１６輝度サンプル、１／４輝度
サンプル、１輝度サンプル、および４輝度サンプルを含み、
前記ＭＶＤ成分は、１／１６輝度サンプル精度に適合される、
請求項４に記載の方法。
【請求項６】
ＭＶＤ成分の前記範囲は、［－２
Ｍ
，２
Ｍ
－１］であると判定され、
Ｍ＝Ｋ＋Ｌであり、
Ｋは、前記ＭＶＤ成分の整数部分を表すために用いられるビット数を示し、
Ｌは、前記ＭＶＤ成分の小数部分を表すために用いられるビット数を示し、
前記ＭＶＤ成分は、１／２
Ｌ
輝度サンプル精度にて表され、
および／または、
前記第１のブロックに関連付けられたＭＶ成分の範囲は、［－２
Ｍ
，２
Ｍ
－１］である
と判定され、
Ｍ＝Ｋ＋Ｌであり、
Ｋは、前記ＭＶ成分の整数部分を表すために用いられるビット数を示し、
Ｌは、前記ＭＶ成分の小数部分を表すために用いられるビット数を示し、
前記ＭＶ成分は、１／２
Ｌ
輝度サンプル精度にて表され、
Ｍ、Ｋ、およびＬは、正の整数である、
請求項１～５のいずれか一項に記載の方法。
【請求項７】
Ｋ＝１３、Ｌ＝４、および、Ｍ＝１７、である請求項６に記載の方法。
【請求項８】
前記ＭＶＤ成分は、ビットストリームにてコーディングされた、復号化された／信号通
知されたＭＶＤ成分である、または、復号化処理における内部シフト動作を介して特定の
精度に関連付けられた変換されたＭＶＤ成分である、請求項１～７のいずれか一項に記載
の方法。
【請求項９】
前記ＭＶＤ成分は、水平ＭＶＤ成分および垂直ＭＶＤ成分を含み、
前記水平ＭＶＤ成分および前記垂直ＭＶＤ成分は、同じ範囲を有する、
請求項１～８のいずれか一項に記載の方法。
【請求項１０】
前記ＭＶＤ成分は、整数ビット、小数ビット、および符号ビットにて表される、請求項
１～９のいずれか一項に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
パリ条約に基づく適用可能な特許法および／または規則に基づいて、本願は、２０１９
年４月２５日出願の国際特許出願第ＰＣＴ／ＣＮ２０１９／０８４２２８号の優先権およ
び利益を適時に主張することを目的とする。国際特許出願第ＰＣＴ／ＣＮ２０１９／０８
４２２８号の全開示は、本出願の開示の一部として参照により援用される。
続きを表示（約 1,600 文字）【０００２】
本特許明細書は、映像コーディング技術、デバイスおよびシステムに関する。
【背景技術】
【０００３】
映像圧縮の進歩にもかかわらず、デジタル映像は、依然として、インターネット及び他
のデジタル通信ネットワークにおいて最大の帯域幅の使用量を占めている。映像を受信及
び表示することが可能である接続されたユーザデバイスの数が増加するにつれ、デジタル
映像の使用に対する帯域幅需要は増大し続けることが予測される。
【発明の概要】
【０００４】
本特許明細書では、規定されたビット数を使用して表現される動きベクトルを用いて映
像符号化または映像復号化を行う様々な実施形態および技術を説明する。
【０００５】
１つの例示的な態様において、映像復号化方法が開示される。方法は、映像領域と映像
領域のビットストリーム表現との間での変換の間、映像の映像領域に対して使用されるＭ
ＶＤ（ＭｏｔｉｏｎＶｅｃｔｏｒＤｉｆｆｅｒｅｎｃｅ）値の範囲を、最大許容動き
ベクトル解像度、最大許容動きベクトル精度、または映像領域の優先度に基づいて判定す
ることと、ＭＶＤ値が範囲内になるように制限することにより、変換を実行することと、
を含む。
【０００６】
１つの例示的な態様において、映像復号化方法が開示される。方法は、映像の第１のブ
ロックと第１のブロックのビットストリーム表現との間での変換のために、第１のブロッ
クに関連付けられたＭＶＤ（ＭｏｔｉｏｎＶｅｃｔｏｒＤｉｆｆｅｒｅｎｃｅ）成分
の範囲を判定することであって、ＭＶＤ成分の範囲は、［－２
Ｍ
，２
Ｍ
－１］であり、Ｍ
＝１７である、ことと、ＭＶＤ成分の値は、ＭＶＤ成分の範囲内となるように抑制するこ
とと、抑制されたＭＶＤ成分に基づいて変換を実行することと、を含む。
【０００７】
１つの例示的な態様において、映像復号化方法が開示される。方法は、映像の第１のブ
ロックと第１のブロックのビットストリーム表現との間での変換のために、第１のブロッ
クに関連付けられたＭＶＤ（ＭｏｔｉｏｎＶｅｃｔｏｒＤｉｆｆｅｒｅｎｃｅ）成分
の範囲を判定することであって、ＭＶＤ成分の範囲は、コーデックの許容可能なＭＶＤ精
度および／または許容可能なＭＶ（ＭｏｔｉｏｎＶｅｃｔｏｒ）精度に適合される、こ
とと、ＭＶＤ成分の値をＭＶＤ成分の範囲内となるように抑制することと、抑制されたＭ
ＶＤ成分に基づいて変換を実行することと、を含む。
【０００８】
１つの例示的な態様において、映像復号化方法が開示される。方法は、映像の第１のブ
ロックと第１のブロックのビットストリーム表現との間での変換のために、第１のブロッ
クに関連付けられたＭＶＤ（ＭｏｔｉｏｎＶｅｃｔｏｒＤｉｆｆｅｒｅｎｃｅ）成分
の範囲を、第１のブロックのコーディングされた情報に基づいて判定することと、ＭＶＤ
成分の値を、ＭＶＤ成分の範囲内となるように抑制することと、ＭＶＤ成分の抑制された
範囲に基づいて変換を実行することと、を含む。
【０００９】
さらに別の例示的な態様において、映像処理装置が開示される。装置は、上述した方法
を実行するように構成されたプロセッサを含む。
【００１０】
さらに別の例示的な態様において、コンピュータ可読媒体が開示される。媒体は、上述
した方法をプロセッサで実装するためのコードが記憶されている。
（【００１１】以降は省略されています）
