発明の名称空調システム,空調プログラム,及び空調方法
出願人株式会社関電工
代理人個人
主分類F24F 11/80 20180101AFI20250610BHJP(加熱;レンジ;換気)
要約【課題】空調対象の居室内の温度及び湿度を、最小限のエネルギーで良好に設定範囲内に制御することで、SDGs,カーボンニュートラル,グリーンイノベーションに貢献できる空調装置を提供する。
【解決手段】居室110内の温湿度が温湿度検出器152で測定され、これが温湿度制御装置150に入力される。温湿度制御装置150は、室内の温湿度の値から、予め定めた制御範囲であって、比エンタルピーが設定値となるように、温湿度の制御データを演算し、空調機120に出力する。これにより、空調機120は、入力された制御データに基づいて給気ダクト130から居室110に供給する空気の温湿度を調整する。比エンタルピーは、室内の空気が持っている熱量であると考えることができ、これが一定となるように空調運転が行われることになる。
【選択図】図1
特許請求の範囲【請求項１】
居室内の空調を行う空調システムであって、
前記居室内の温湿度が予め定めた設定範囲となるように空調を行う空調手段，
前記居室内の温湿度の目標値に基づいて決定された比エンタルピーの目標値となるように、前記空調機を制御する温湿度制御手段，
を備えたことを特徴とする空調システム。
続きを表示（約 1,900 文字）【請求項２】
前記温湿度制御手段は、
前記居室内の温湿度の目標値と、それに基づいて決定された比エンタルピーの目標値を、温湿度設定データとして保存するとともに、
前記居室内の温湿度を検出する温湿度検出手段と、
前記温湿度設定データと、前記温湿度検出手段による検出結果に基づいて、前記空調機による制御データを演算する演算手段と、
前記制御データに基づいて、前記空調機を制御する温湿度制御手段と、
を備えたことを特徴とする請求項１記載の空調システム。
【請求項３】
居室内の空調を行う空調システムであって、
前記居室内の温湿度が予め定めた設定範囲となるように空調を行う空調手段，
該空調手段が、室内機と外調機とによって構成されており、
前記外調機の前記居室への給気側の温湿度の目標値に基づいて決定された比エンタルピーの目標値となるように、前記外調機を制御する温湿度制御手段，
を備えたことを特徴とする空調システム。
【請求項４】
前記温湿度制御手段は、
前記外調機の前記居室への給気側の温湿度の目標値と、それに基づいて決定された比エンタルピーの目標値を、温湿度設定データとして保存するとともに、
前記外調機の前記居室への給気側の温湿度を検出する温湿度検出手段と、
前記温湿度設定データと、前記温湿度検出手段による検出結果に基づいて、前記外調機による制御データを演算する演算手段と、
前記制御データに基づいて、前記外調機を制御する温湿度制御手段と、
を備えたことを特徴とする請求項３記載の空調システム。
【請求項５】
居室内の空調を行う空調システムであって、
前記居室内の温湿度が予め定めた設定範囲となるように空調を行う空調手段，
該空調手段が、室内機と外調機とによって構成されており、
前記外調機が全熱交換器を備えており、
前記全熱交換器の前記居室に対する給気側の温湿度の目標値に基づいて決定された比エンタルピーの目標値となるように、前記外調機を制御する温湿度制御手段，
を備えたことを特徴とする空調システム。
【請求項６】
前記温湿度制御手段は、
前記全熱交換器の前記居室に対する給気側の温湿度の目標値と、それに基づいて決定された比エンタルピーの目標値を、温湿度設定データとして保存するとともに、
前記全熱交換器の前記居室に対する給気側の温湿度を検出する温湿度検出手段と、
前記温湿度設定データと、前記温湿度検出手段による検出結果に基づいて、前記外調機による制御データを演算する演算手段と、
前記制御データに基づいて、前記外調機を制御する温湿度制御手段と、
を備えたことを特徴とする請求項５記載の空調システム。
【請求項７】
温湿度制御手段に、最適起動・停止制御部が設けられており、
該最適起動・停止制御部は、
居室の利用開始時に許容可能な比エンタルピーに達するまでの運転時刻を、過去の場合と比較し、より短い時刻を採用して空調機の運転を開始し、
居室の運転停止時に許容可能な比エンタルピーに達するまでの停止時刻を、過去の場合と比較し、より短い時刻を採用して空調機の運転を停止する
ことを特徴とする請求項１～６のいずれか一項に記載の空調システム。
【請求項８】
前記空調手段による制御範囲を、建築物環境衛生管理基準の範囲内となるように設定したことを特徴とする請求項１～６のいずれか一項に記載の空調システム。
【請求項９】
請求項２記載の温湿度制御手段で実行される温湿度制御プログラムであって、
前記温湿度設定データと、前記温湿度検出手段による検出結果に基づいて、前記空調機による制御データを演算するステップと、
前記制御データに基づいて、前記空調機を制御する温湿度制御ステップと、
を備えたことを特徴とする温湿度制御プログラム。
【請求項１０】
請求項４又は６記載の温湿度制御手段で実行される温湿度制御プログラムであって、
前記温湿度設定データと、前記温湿度検出手段による検出結果に基づいて、前記外調機による制御データを演算するステップと、
前記制御データに基づいて、前記外調機を制御する温湿度制御ステップと、
を備えたことを特徴とする温湿度制御プログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、空調システムに関し、特に空調に要するエネルギーの節約に好適な空調手法の改良に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
省エネルギーを目的とした空調手法の背景技術としては、例えば、下記特許文献１記載の「温湿度制御システムおよび温湿度制御方法」がある。これは、空調対象のビル居室内の温度及び湿度の基準設定（例えば、２４℃，５０％ＲＨ）に対する±２℃、±１０％ＲＨの範囲（許容範囲）を設定ゾーンＳとし、この設定ゾーンＳの周囲に目標値決定ゾーンＺ１～Ｚ６を定める。そして、外気条件が位置する目標値決定ゾーンに応じ、処理熱量が一番少ないと考えられる設定ゾーンＳにおける設定点として、室内温度設定値および室内湿度設定値を決定する。この決定した室内温度設定値および室内湿度設定値に室内温度および室内湿度が合致するように、空調制御対象室への給気の温湿度を制御する。
【先行技術文献】
【特許文献】
【０００３】
特開2003-50038号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１記載の背景技術では、外気の温度・湿度によって目標値決定ゾーンが成り行きで変化し、このため、処理熱量が一番少ない設定ゾーンに外気条件に応じた温度や湿度を設定したとしても、設定値に曖昧さが生じ、結果的に必ずしも処理熱量が一番少ない制御が行われるとは限らないといった不都合がある。
【０００５】
本発明は、上記課題に鑑みなされたもので、空調対象の居室内の温度及び湿度を、最小限のエネルギーで良好に設定範囲内に制御することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、居室内の空調を行うにあたって、前記居室内の温湿度の目標値に基づいて比エンタルピーの目標値を決定し、この比エンタルピーの目標値となるように、空調機を制御することを特徴とする。あるいは、室内機と外調機を備えている場合に、外調機の前記居室への給気側の温湿度の目標値に基づいて比エンタルピーの目標値を決定し、この比エンタルピーの目標値となるように、外調機を制御することを特徴とする。更に、室内機と外調機を備えており、前記外調機に全熱交換器が設けられている場合に、全熱交換器の前記居室に対する給気側の温湿度の目標値に基づいて比エンタルピーの目標値を決定し、この比エンタルピーの目標値となるように、前記外調機を制御することを特徴とする。
【０００７】
比エンタルピーの目標値となるように制御を行うことで、結果的に比エンタルピーは一定となる。比エンタルピーは、室内の空気が持っている熱量であると考えることができ、これを変更しないように空調運転を行うことで、省エネルギー化を図ることができる。本発明の前記及び他の目的，特徴，利点は、以下の詳細な説明及び添付図面から明瞭になろう。
【発明の効果】
【０００８】
本発明によれば、制御対象となる空気の温湿度が予め定めた比エンタルピーとなるように空調制御を行うことで、人が許容できる空気の熱量と温度の範囲内で空調の省エネルギー化を図ることができ、脱炭素社会の実現に寄与する。
【図面の簡単な説明】
【０００９】
本発明の実施例１の空調システムの主要構成を示す図である。
前記実施例１の室内の冷房時における制御の様子を示す図である。
前記実施例１の室内の暖房時における制御の様子を示す図である。

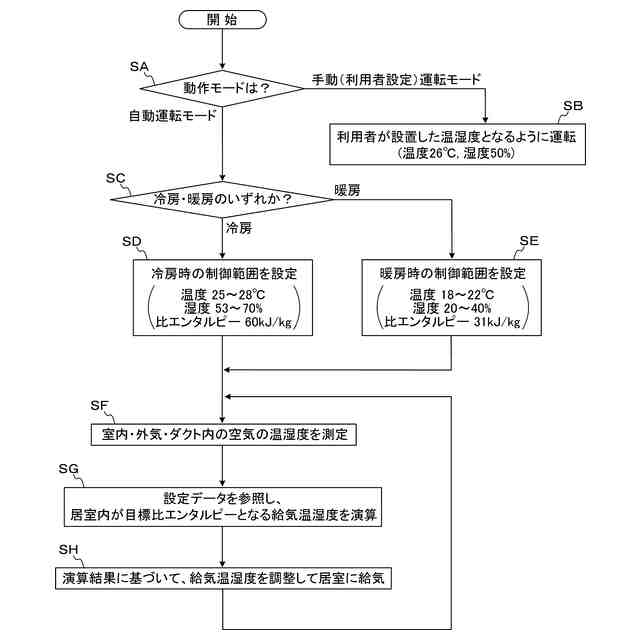

前記実施例１の主要動作を示す図である。
本発明の実施例２の空調システムの主要構成を示す図である。

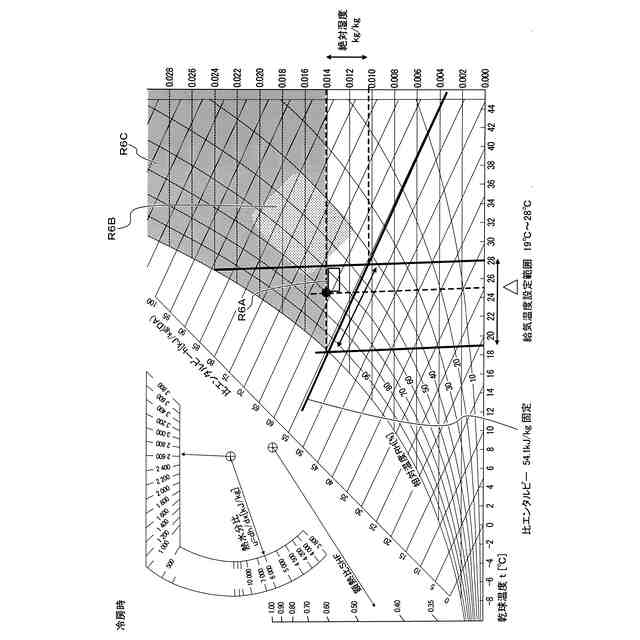

前記実施例２の外調機の冷房時における制御の様子を示す図である。

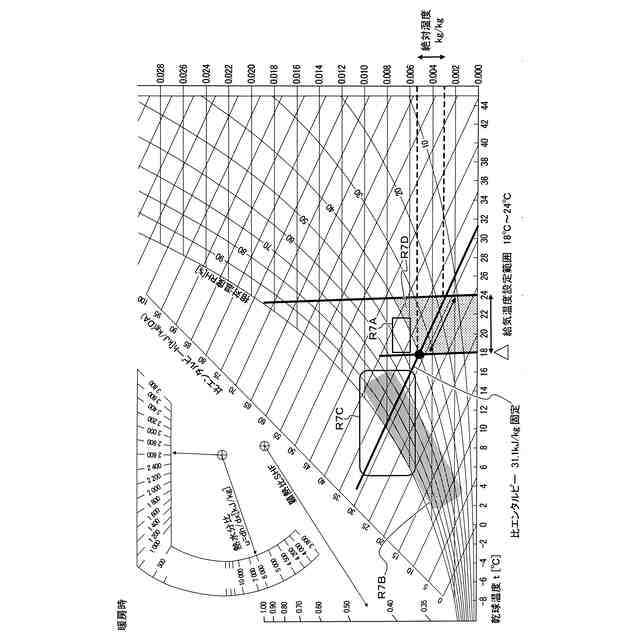

前記実施例２の外調機の暖房時における制御の様子を示す図である。

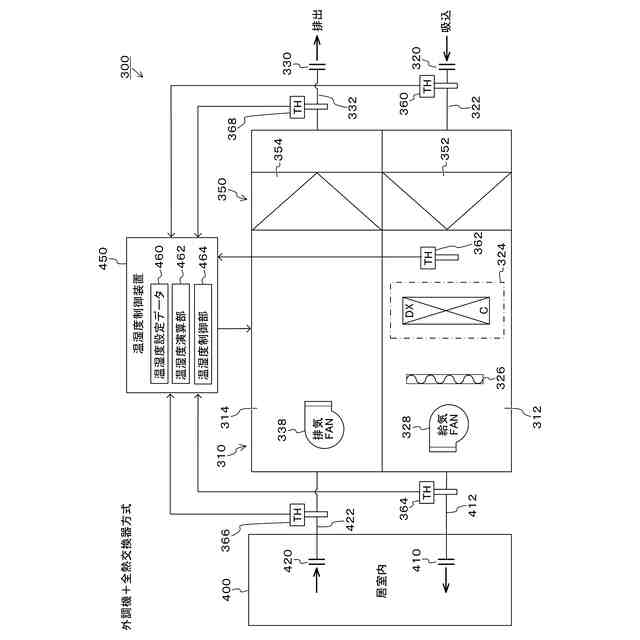

本発明の実施例３の空調システムの主要構成を示す図である。

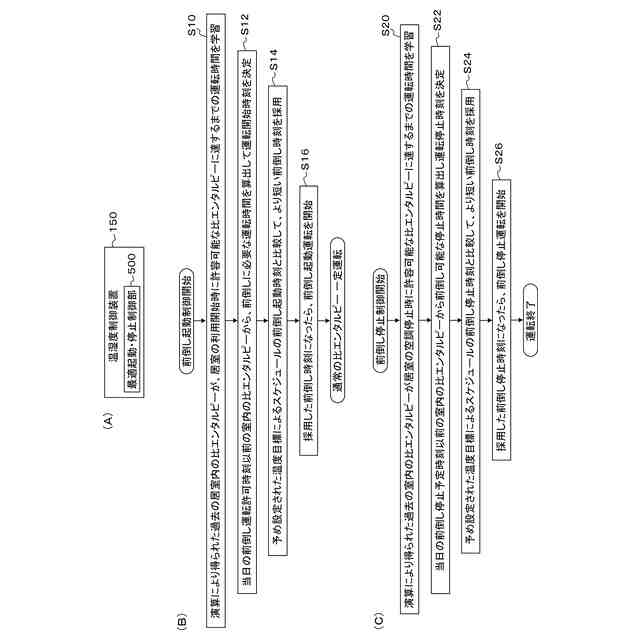

本発明の実施例４の主要部とその動作を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための最良の形態を、実施例に基づいて詳細に説明する。
【実施例】
（【００１１】以降は省略されています）
