公開番号2025083888
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197544
出願日2023-11-21
発明の名称空調ウェアおよびチューブキット
出願人株式会社関電工
代理人個人,個人
主分類A41D 13/002 20060101AFI20250526BHJP(衣類)
要約【課題】ヘルメットの内部に送風可能な空調ウェアを提供すること。
【解決手段】空調ウェア10は、第1通風部および第2通風部が設けられた上着20と、前記第1通風部に吸気部が取り付けられ、前記上着20の内側に排気部が配置された遠心ファン型の第1送風機211と、前記第2通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された軸流ファン型の第2送風機212と、前記第1送風機211の排気部に取り付けられており、前記上着の襟よりも上側に延びるヘルメットチューブ22とを備える。
【選択図】図1
特許請求の範囲【請求項１】
第１通風部および第２通風部が設けられた上着と、
前記第１通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された遠心ファン型の第１送風機と、
前記第２通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された軸流ファン型の第２送風機と、
前記第１送風機の排気部に取り付けられており、前記上着の襟よりも上側に延びるヘルメットチューブと
を備える空調ウェア。
続きを表示（約 950 文字）【請求項２】
前記ヘルメットチューブを保持するチューブ保持部と、ヘルメットのヘッドバンドに固定される固定部とを有する固定具を備える
請求項１に記載の空調ウェア。
【請求項３】
前記ヘルメットチューブは、着用者の頭部まで届く長さを有し、
前記チューブ保持部は、内側に前記ヘルメットチューブを保持するＣ字柱形状であり、
前記固定部は、
前記チューブ保持部の側面から突出する台座部と、
前記台座部から前記チューブ保持部の側面に向けて斜めに延びる板バネ部とを備え、
前記チューブ保持部の側面と、前記板バネ部との間に前記ヘッドバンドを下側から挟み込んで固定する
請求項２に記載の空調ウェア。
【請求項４】
前記ヘルメットチューブは、前記第１送風機と前記上着の襟との間で、前記上着に取り付けられている
請求項１に記載の空調ウェア。
【請求項５】
前記ヘルメットチューブは、扁平チューブである
請求項１に記載の空調ウェア。
【請求項６】
前記上着は、第３通風部を備え、
前記第３通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された遠心ファン型の第３送風機と、
前記第３送風機の排気部に取り付けられて前記上着の裾よりも下側に延びるズボンチューブとを備える
請求項１から請求項５のいずれか一つに記載の空調ウェア。
【請求項７】
前記ズボンチューブの先端を挿入可能な挿入孔を有するズボンを備え、
前記ズボンチューブの先端は、前記挿入孔に取り付け可能である
請求項６に記載の空調ウェア。
【請求項８】
前記挿入孔は、内部に空気穴を有するポケットである
請求項７に記載の空調ウェア。
【請求項９】
前記ズボンは、着用者の膝よりも下になる部分に空気穴を有する
請求項７に記載の空調ウェア。
【請求項１０】
前記ズボンは、着用者の膝よりも下になる部分に、水平な帯状の網状部を有する
請求項７に記載の空調ウェア。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、空調ウェアおよびチューブキットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
真夏の屋外作業等では、服の中に外気を取り込んで着用者の身体を冷却する空調ウェアが使用されている。上着に取り付けた送風機から取り込んだ外気を、ズボンの中およびフードの中にそれぞれ送り込む空調ウェアが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２５５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、たとえば工事現場では、安全確保のためにフードではなくヘルメットを着用することが法的に義務付けられている。
【０００５】
一つの側面では、ヘルメットの内部に送風可能な空調ウェア等の提供を目的とする。
【課題を解決するための手段】
【０００６】
空調ウェアは、第１通風部および第２通風部が設けられた上着と、前記第１通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された遠心ファン型の第１送風機と、前記第２通風部に吸気部が取り付けられ、前記上着の内側に排気部が配置された軸流ファン型の第２送風機と、前記第１送風機の排気部に取り付けられており、前記上着の襟よりも上側に延びるヘルメットチューブとを備える。
【発明の効果】
【０００７】
一つの側面では、ヘルメットの内部に送風可能な空調ウェアを提供できる。
【図面の簡単な説明】
【０００８】

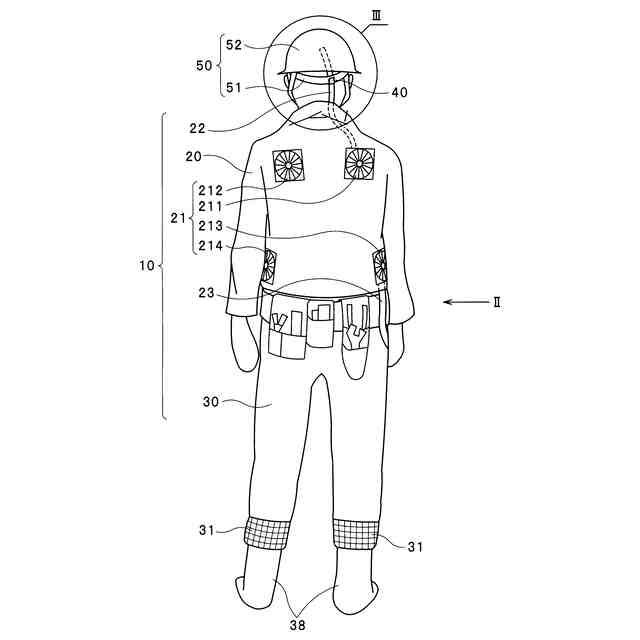

空調ウェアを着用した人物を背中側から見た説明図である。

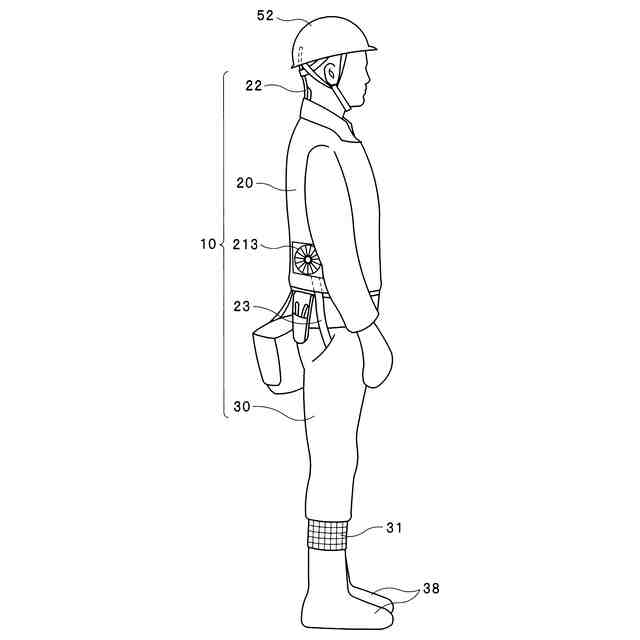

図１におけるＩＩ矢視図である。

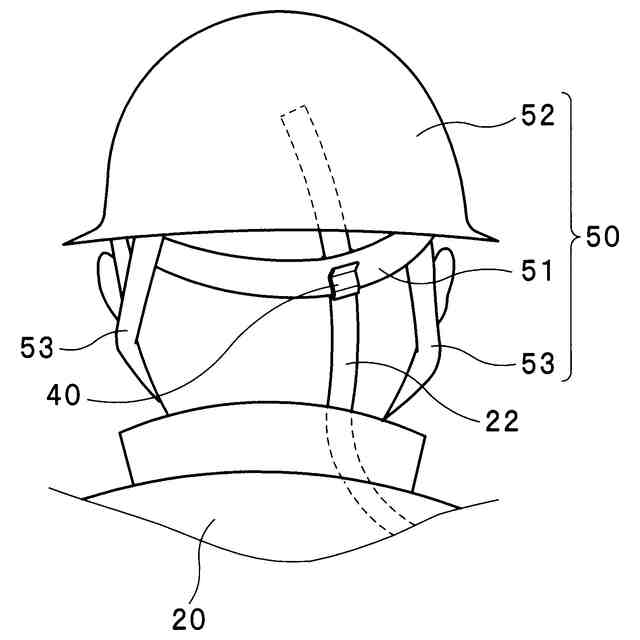

図１におけるＩＩＩ部拡大図である。

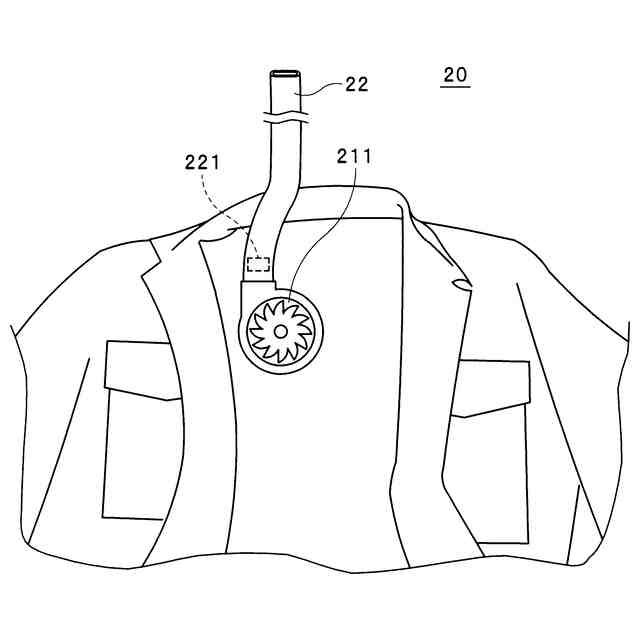

上着の上部を内側からみた説明図である。

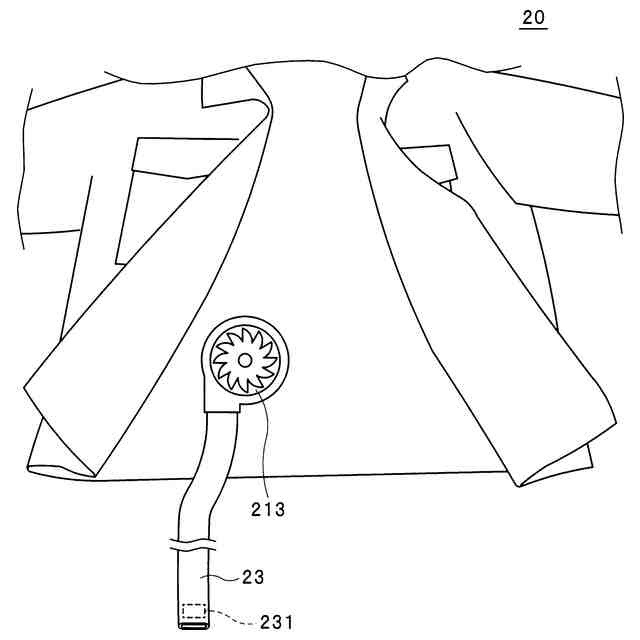

上着の下部を内側からみた説明図である。

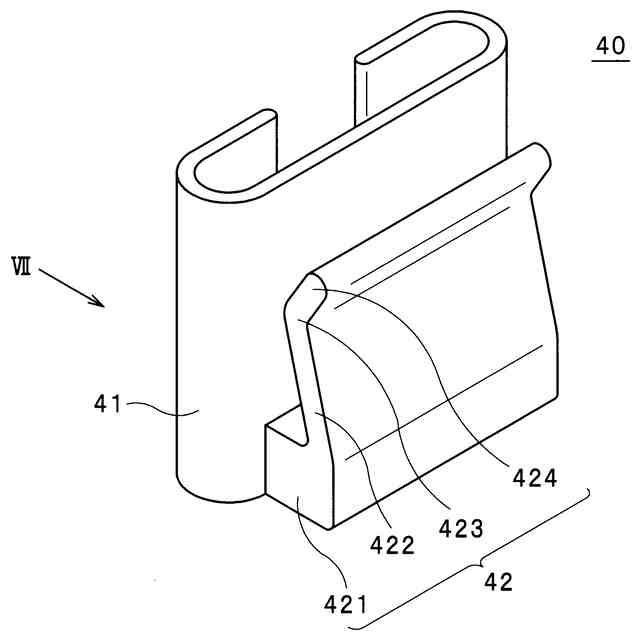

固定具の斜視図である。
固定具のＶＩＩ矢視図である。

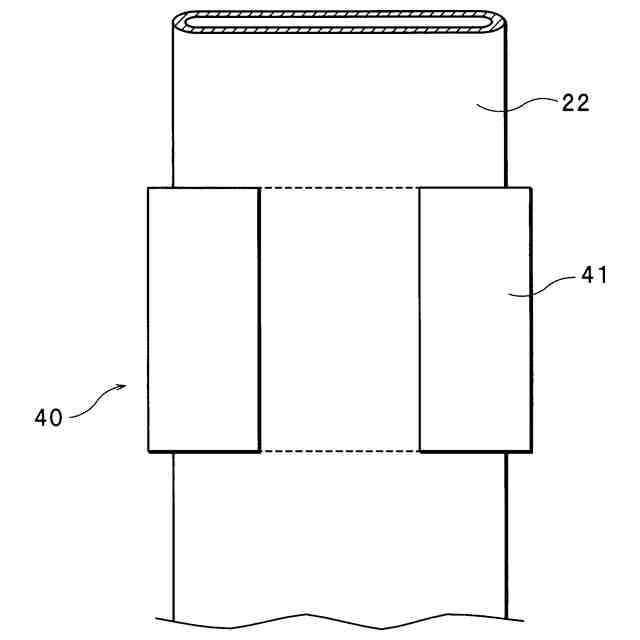

ヘルメットチューブが挿通された固定具を説明する説明図である。

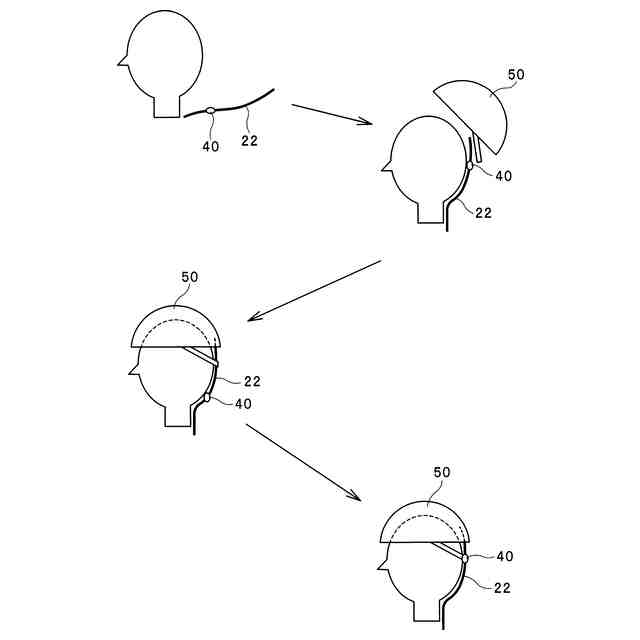

ヘルメットの着用手順を説明する説明図である。
変形例６の空調ウェアを説明する説明図である。
変形例１１の空調ウェアを説明する説明図である。
【発明を実施するための形態】
【０００９】
［実施の形態１］
図１は、空調ウェア１０を着用した人物を背中側から見た説明図である。図２は、図１におけるＩＩ矢視図である。図３は、図１におけるＩＩＩ部拡大図である。本実施の形態においては、配電工事に従事する作業者が着用する空調ウェア１０を例にして説明する。
【００１０】
空調ウェア１０は、上着２０とズボン３０と、送風機２１と、ヘルメットチューブ２２と、ズボンチューブ２３とを備える。ヘルメットチューブ２２は、上着２０の襟よりも上側に延びている。ヘルメットチューブ２２は、着用者の頭部まで届く長さを有する。ズボンチューブ２３は、上着２０の裾よりも下側に延びている。送風機２１は、第１送風機２１１、第２送風機２１２、第３送風機２１３および第４送風機２１４を含む。
（【００１１】以降は省略されています）
