公開番号2025090284
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205430
出願日2023-12-05
発明の名称パイプシューガイド
出願人川崎重工業株式会社
代理人弁理士法人有古特許事務所
主分類F16L 3/08 20060101AFI20250610BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】パイプシューのベースプレートに対するギャップを容易に調整することができるパイプシューガイドを提供する。
【解決手段】第2ピースは、内周面の少なくとも一部に第1ピースの雄ねじと螺合する雌ねじを有し、外周面の少なくとも一部に雄ねじを有するシリンダと、シリンダの下端からシリンダの径方向に延びるフランジと、シリンダの上端に接続され、所定の工具で係合可能なアジャスタと、を含む。第3ピースは、フランジへの設置面を有するプレート部と、プレート部に接続され、ベースプレートの上面に対向配置される対向面を有するヘッド部と、を含み、プレート部は、シリンダが挿通可能かつフランジが挿通不能な穴を有する。第4ピースは、シリンダの雄ねじに螺合する雌ねじを有し、プレート部の穴にシリンダが挿通され、設置面がフランジに当接した状態で、第4ピースがシリンダに螺合されることにより、第3ピースが第2ピースに固定される。

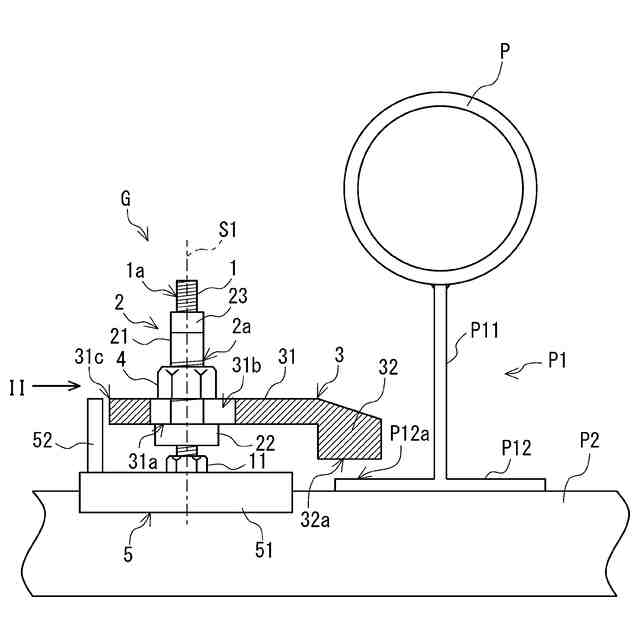

【選択図】図1
特許請求の範囲【請求項１】
配管を支持するシュー本体と、前記シュー本体をサポートに設置するためのベースプレートと、を含むパイプシューをガイドするためのパイプシューガイドであって、
前記パイプシューが設置される前記サポートに基端が支持され、前記サポートに交差する第１軸方向に延び、前記基端と先端との間の少なくとも一部の外周面に雄ねじを有する棒状の第１ピースと、
前記第１ピースに螺合される第２ピースと、
前記ベースプレートの上面に対向配置される第３ピースと、
前記第３ピースを前記第２ピースに固定する第４ピースと、を備え、

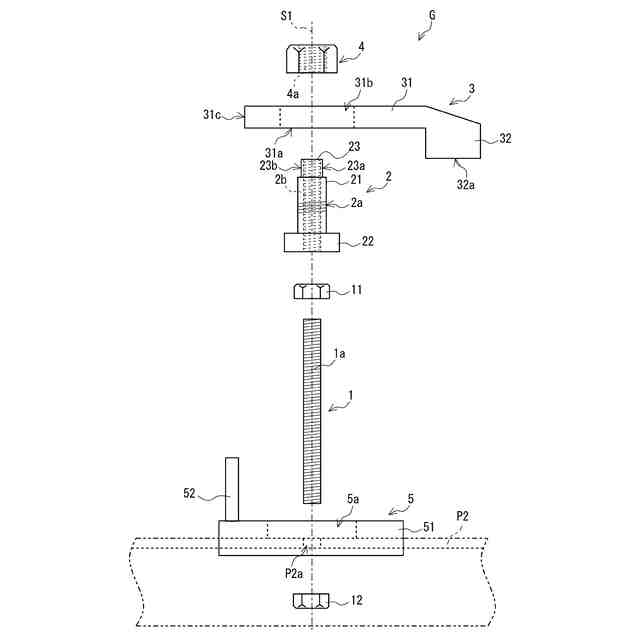

前記第２ピースは、内周面の少なくとも一部に前記第１ピースの雄ねじと螺合する雌ねじを有し、外周面の少なくとも一部に雄ねじを有するシリンダと、前記シリンダの下端から前記シリンダの径方向に延びるフランジと、前記シリンダの上端に接続され、所定の工具で係合可能なアジャスタと、を含み、
前記第３ピースは、前記フランジへの設置面を有するプレート部と、前記プレート部に接続され、前記ベースプレートの上面に対向配置される対向面を有するヘッド部と、を含み、
前記プレート部は、前記シリンダが挿通可能かつ前記フランジが挿通不能な穴を有し、
前記第４ピースは、前記シリンダの雄ねじに螺合する雌ねじを有し、
前記プレート部の穴に前記シリンダが挿通され、前記設置面が前記フランジに当接した状態で、前記第４ピースが前記シリンダに螺合されることにより、前記第３ピースが前記第２ピースに固定され、
前記第２ピースの雌ねじの前記第１ピースの雄ねじに対するねじ込み量に応じて前記第３ピースの前記対向面と前記ベースプレートの上面との距離を調整可能である、パイプシューガイド。
続きを表示（約 390 文字）【請求項２】

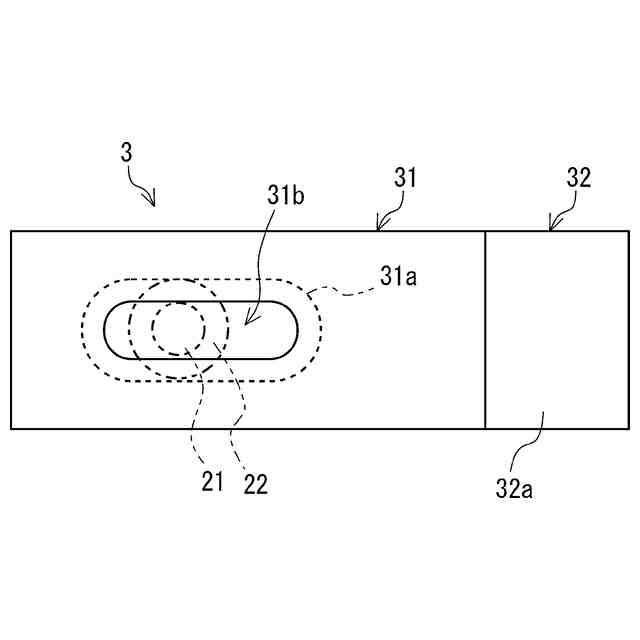

前記プレート部の穴は、前記ヘッド部に向けて長い長穴形状を有している、請求項１に記載のパイプシューガイド。
【請求項３】
前記サポート上に設置され、前記第１ピースとともに前記サポートに固定される第５ピースを備え、

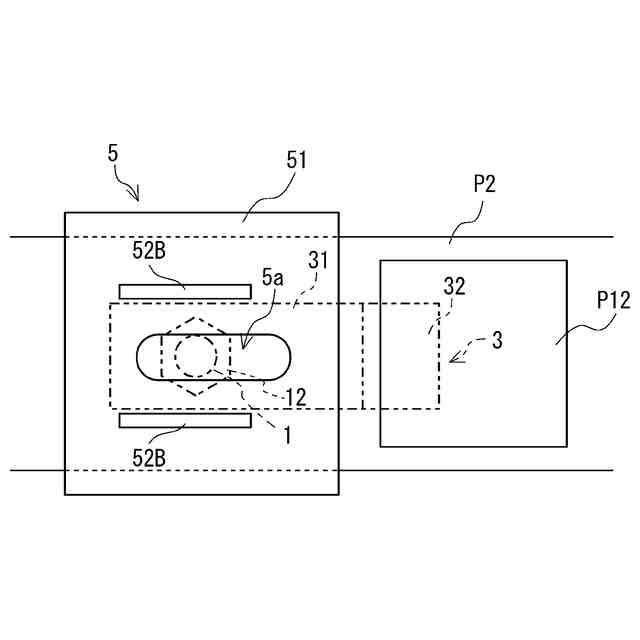

前記第５ピースは、前記サポート上に設置されるベース部と、前記ベース部から前記第１軸方向に延び、前記第３ピースの前記第１軸回りの回動を防止する回り止め部と、を含む、請求項１または２に記載のパイプシューガイド。
【請求項４】
前記ベース部は、前記第１ピースが挿通可能な穴を有し、

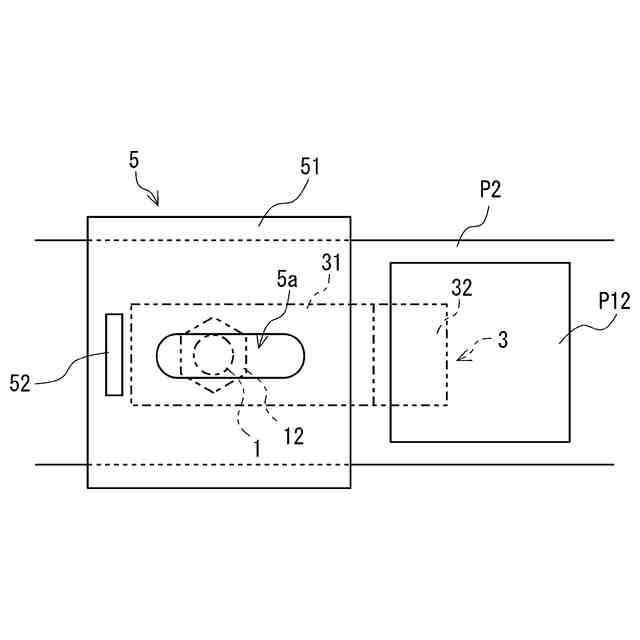

前記ベース部の穴は、長穴形状を有している、請求項３に記載のパイプシューガイド。
【請求項５】

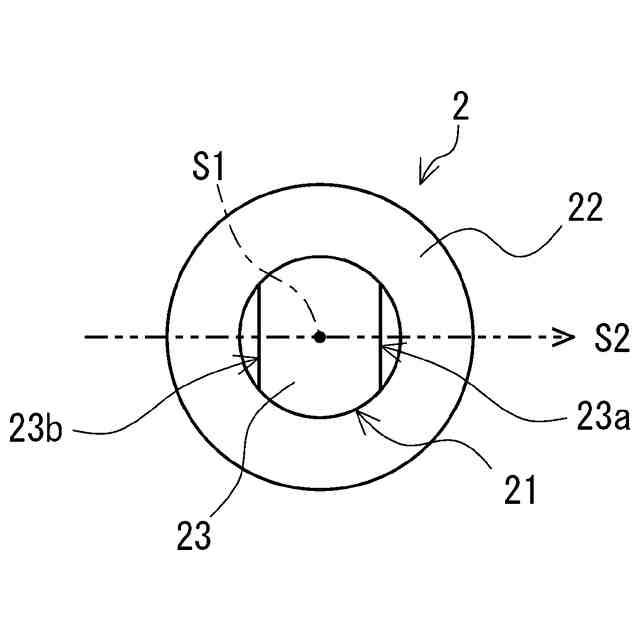

前記アジャスタは、前記第１軸に直交する第２軸に垂直な一対の面取り面を有する、請求項１または２に記載のパイプシューガイド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、パイプシューをガイドするためのパイプシューガイドに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
プラント配管等の配管をサポートに支持させるためにパイプシューが用いられる。パイプシューは、配管を支持するシュー本体と、シュー本体をサポートに設置するためのベースプレートと、を含む。さらに、配管の軸に直角な方向の移動を制限するために、ベースプレートをガイドするパイプシューガイドが用いられる。
【０００３】
従来においては、例えばＬ型鋼等の鋼材がパイプシューガイドとしてサポートのベースプレート設置箇所近傍に溶接により固定されていた。配管が熱膨張により変位する場合があるため、パイプシューガイドは、当該変位を過剰に妨げないように、ベースプレートに対して少なくともサポートに直交する方向に関して所定のギャップを有するように固定される必要がある。
【０００４】
しかし、従来のようにパイプシューガイドが固定されていると、配管の変位によりギャップ量が変化してしまう。また、溶接により固定する際に溶接歪みが発生する恐れがあり、適切なギャップ量となる位置にパイプシューガイドを固定することが難しい。
【０００５】
ここで、ワークを把持する技術として、下記特許文献１には、ワークをクランプするクランプ装置において、クランププレートを下方から支持する支持部材の長さを、支持部材を構成するボルトとナットとの締め付け量によって変化させることでクランププレートの高さ位置を変更可能な構成が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００４－１５４８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、上記特許文献１の構成では、高さ調節のためにスパナ等の工具をクランププレートの下から差し入れる必要がある。このため、支持部材を構成するボルトおよびナットが目視できない状態での作業となる。したがって、このような構成をパイプシューガイドに適用するにしても、作業性に関して改善の余地がある。
【０００８】
本開示は、パイプシューのベースプレートに対するギャップを容易に調整することができるパイプシューガイドを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示の一態様に係るパイプシューガイドは、配管を支持するシュー本体と、前記シュー本体をサポートに設置するためのベースプレートと、を含むパイプシューをガイドするためのパイプシューガイドであって、前記パイプシューが設置される前記サポートに基端が支持され、前記サポートに交差する第１軸方向に延び、前記基端と先端との間の少なくとも一部の外周面に雄ねじを有する棒状の第１ピースと、前記第１ピースに螺合される第２ピースと、前記ベースプレートの上面に対向配置される第３ピースと、前記第３ピースを前記第２ピースに固定する第４ピースと、を備え、前記第２ピースは、内周面の少なくとも一部に前記第１ピースの雄ねじと螺合する雌ねじを有し、外周面の少なくとも一部に雄ねじを有するシリンダと、前記シリンダの下端から前記シリンダの径方向に延びるフランジと、前記シリンダの上端に接続され、所定の工具で係合可能なアジャスタと、を含み、前記第３ピースは、前記フランジへの設置面を有するプレート部と、前記プレート部に接続され、前記ベースプレートの上面に対向配置される対向面を有するヘッド部と、を含み、前記プレート部は、前記シリンダが挿通可能かつ前記フランジが挿通不能な穴を有し、前記第４ピースは、前記シリンダの雄ねじに螺合する雌ねじを有し、前記プレート部の穴に前記シリンダが挿通され、前記設置面が前記フランジに当接した状態で、前記第４ピースが前記シリンダに螺合されることにより、前記第３ピースが前記第２ピースに固定され、前記第２ピースの雌ねじの前記第１ピースの雄ねじに対するねじ込み量に応じて前記第３ピースの前記対向面と前記ベースプレートの上面との距離を調整可能である。
【発明の効果】
【００１０】
本開示によれば、パイプシューのベースプレートに対するギャップを容易に調整することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
