公開番号2025090197
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205282
出願日2023-12-05
発明の名称印刷装置、印刷制御方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 29/38 20060101AFI20250610BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】連続シートに対する印刷において、プルーフ印刷と本印刷との間に発生する空白部分を抑制する。
【解決手段】印刷装置は、連続シートに対して印刷を実行する印刷手段と、試し印刷用の第1ジョブと本印刷用の第2ジョブとで構成される印刷ジョブに基づいて前記印刷手段を制御する制御手段と、を備え、前記制御手段は、前記印刷ジョブが複数入力された場合、入力された複数の前記印刷ジョブにおける複数の前記第1ジョブを、連続シートの第1領域にまとめて印刷し、入力された複数の前記印刷ジョブにおける複数の前記第2ジョブを、前記第1ジョブが印刷された連続シートの前記第1領域に対して搬送方向後方に存在する第2領域にまとめて印刷する、ように前記印刷手段を制御する。
【選択図】図4
特許請求の範囲【請求項１】
連続シートに対して印刷を実行する印刷手段と、
試し印刷用の第１ジョブと本印刷用の第２ジョブとで構成される印刷ジョブに基づいて前記印刷手段を制御する制御手段と、を備え、
前記制御手段は、前記印刷ジョブが複数入力された場合、
入力された複数の前記印刷ジョブにおける複数の前記第１ジョブを、連続シートの第１領域にまとめて印刷し、
入力された複数の前記印刷ジョブにおける複数の前記第２ジョブを、前記第１ジョブが印刷された連続シートの前記第１領域に対して搬送方向後方に存在する第２領域にまとめて印刷する、
ように前記印刷手段を制御する
ことを特徴とする印刷装置。
続きを表示（約 950 文字）【請求項２】
前記第２領域は、前記第１領域に隣接することを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記第１領域への印刷対象とする複数の前記第１ジョブを決定する決定手段を更に備えることを特徴とする請求項１に記載の印刷装置。
【請求項４】
前記決定手段は、
前記第１領域への印刷対象とする複数の前記第１ジョブを、連続シートの搬送経路における印刷位置から印刷結果を目視確認できる位置までの前記搬送経路の長さである搬送路長に基づいて決定する
ことを特徴とする請求項３に記載の印刷装置。
【請求項５】
前記決定手段は、
前記第１領域に印刷される複数の前記第１ジョブのうち先頭に印刷される前記第１ジョブを除く前記第１ジョブを印刷した場合の長さの合計値が、前記搬送路長を超えるように、前記第１領域への印刷対象とする複数の前記第１ジョブを決定する
ことを特徴とする請求項４に記載の印刷装置。
【請求項６】
前記合計値が前記搬送路長以下である場合に、オペレータによる指示に基づき印刷を開始させる開始手段
を更に備えることを特徴とする請求項５に記載の印刷装置。
【請求項７】
装置構成に応じて前記搬送路長を設定する設定手段を更に備えることを特徴とする請求項４に記載の印刷装置。
【請求項８】
前記制御手段は、
前記第２領域の後方に、更に前記第１領域が配置されるよう制御することを特徴とする請求項４から請求項７のいずれか１項に記載の印刷装置。
【請求項９】
前記決定手段は、
前記第１領域への印刷対象とする複数の前記第１ジョブを、連続シートの全長に基づいて決定する
ことを特徴とする請求項３に記載の印刷装置。
【請求項１０】
前記決定手段は、
前記第１ジョブ及び前記第２ジョブを印刷した場合の長さの合計値が、連続シートの全長を超えるように、前記第１領域への印刷対象とする複数の前記第１ジョブを決定する
ことを特徴とする請求項９に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、連続シートを使用した印刷における試し印刷に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、印刷ジョブの印刷を実行する前に、仕上がり具合を確認するための試し印刷（以下、プルーフ印刷という）が行われている。特に、ページ数の多い印刷ジョブの場合、プルーフ印刷を本印刷の前に行うことにより、失敗印刷の数を減らし、コスト面や作業面での無駄を省くことが期待できる。
【０００３】
しかしながら、給紙から排紙まで一貫して連続したシートを使用して印刷を行う場合、プルーフ印刷を行った領域と本印刷を行う領域との間に大きな空白部分が発生し、無駄になるという問題があった。これは、従来の作業手順では、ジョブ毎にプルーフ印刷の結果をオペレータが目視確認し、問題がなければ本印刷のジョブを供給するという手順としているからである。そのため、プルーフ印刷を行う都度、目視位置まで連続シートを搬送する必要があり、その搬送距離分の空白部分が生じていた。
【０００４】
連続シートを使用してプルーフ印刷を行う技術に関し、特許文献１には、前のジョブの実行完了後、連続して次のジョブのプルーフ印刷を実行する方法が開示されている。特許文献１の技術を用いた場合、前のジョブの本印刷と次のジョブのプルーフ印刷との間に生じる空白部分は削減される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－０５２０９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の技術を用いた場合でも、次のジョブのプルーフ印刷と次のジョブの本印刷との間には、従来と同様に空白部分が発生してしまう。特に近年では、連続シートを用いた印刷においても、部数（ページ数）が比較的少ない小ロットの発注が増加する傾向にある。そのため、従来の方法では、大ロットの場合と比較して印刷部分に対する空白部分の割合が大きくなり、空白部分の影響がより大きな課題となっている。
本開示は、連続シートに対する印刷において、試し印刷と本印刷との間に発生する空白部分を抑制することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る印刷装置は、連続シートに対して印刷を実行する印刷手段と、試し印刷用の第１ジョブと本印刷用の第２ジョブとで構成される印刷ジョブに基づいて前記印刷手段を制御する制御手段と、を備え、前記制御手段は、前記印刷ジョブが複数入力された場合、入力された複数の前記印刷ジョブにおける複数の前記第１ジョブを、連続シートの第１領域にまとめて印刷し、入力された複数の前記印刷ジョブにおける複数の前記第２ジョブを、前記第１ジョブが印刷された連続シートの前記第１領域に対して搬送方向後方に存在する第２領域にまとめて印刷する、ように前記印刷手段を制御することを特徴とする。
【発明の効果】
【０００８】
本開示によれば、連続シートに対する印刷において、試し印刷と本印刷との間に発生する空白部分を抑制することが可能となる。
【図面の簡単な説明】
【０００９】
印刷システム全体の構成を示す図である。

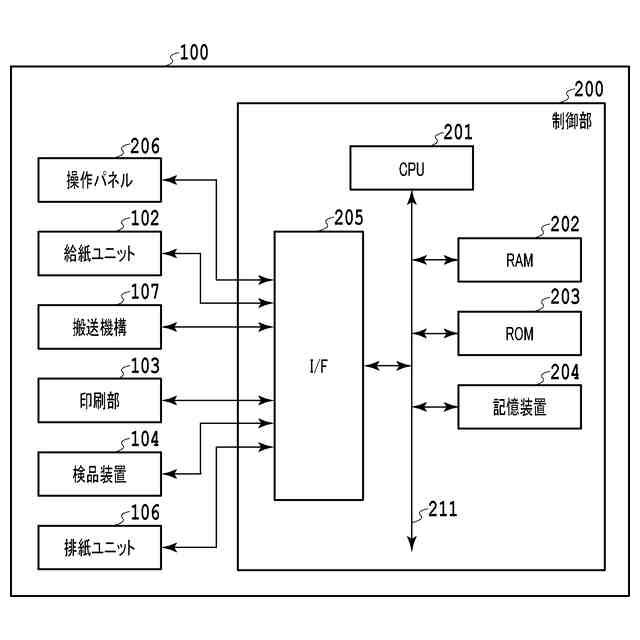

印刷システムの制御構成を示すブロック図である。
連続シートを用いた従来の印刷結果の例を示す図である。

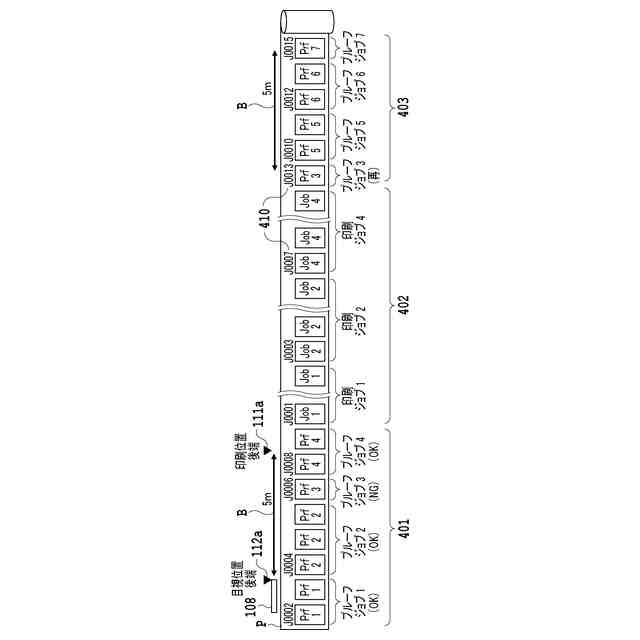

第１の実施形態の印刷装置による印刷結果の例を示す図である。

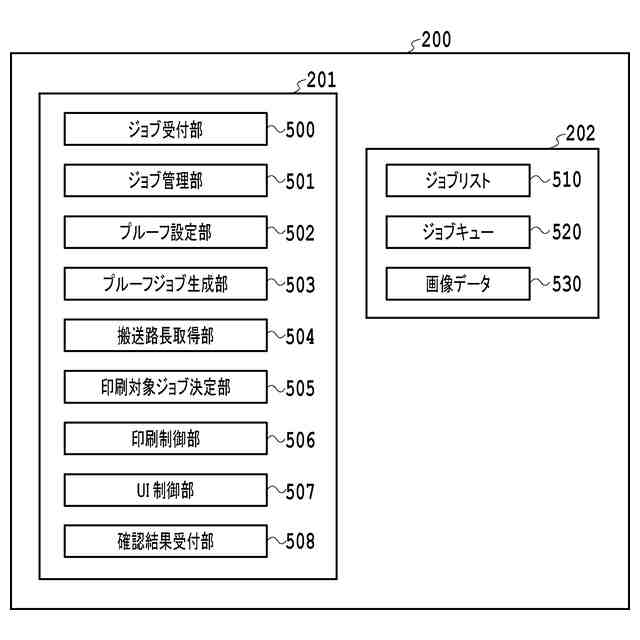

印刷装置の機能構成を示すブロック図である。

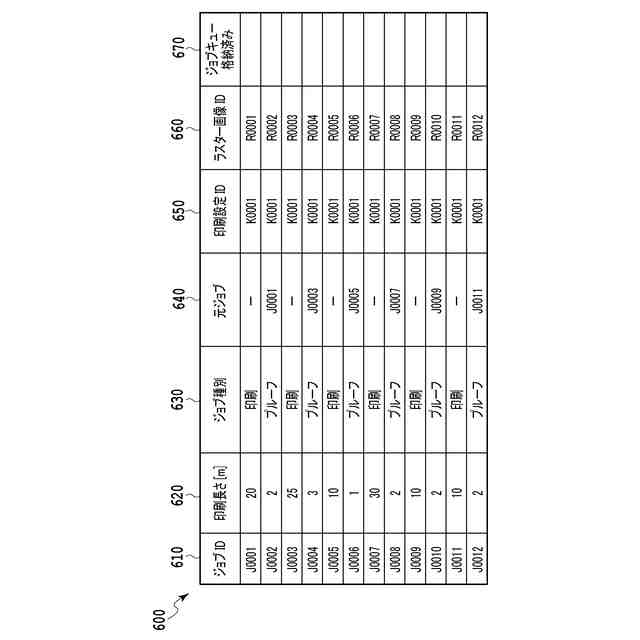

ジョブリストの一例を示す図である。

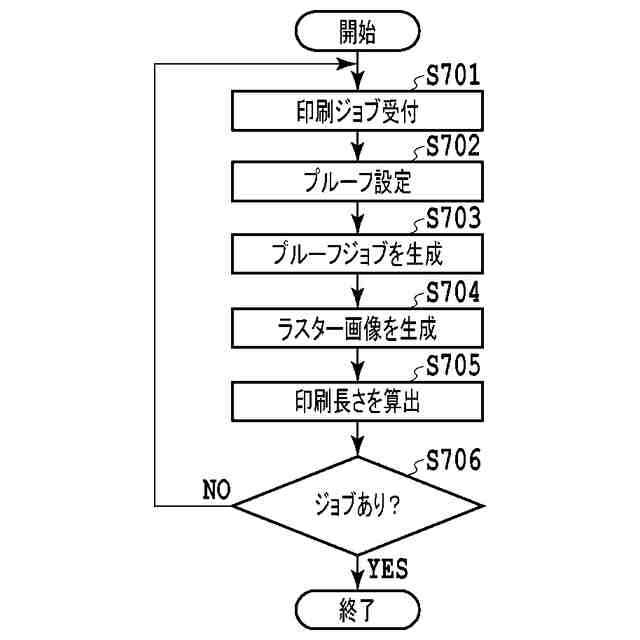

ジョブ受付及びプルーフジョブ生成処理の流れを示すフローチャートである。

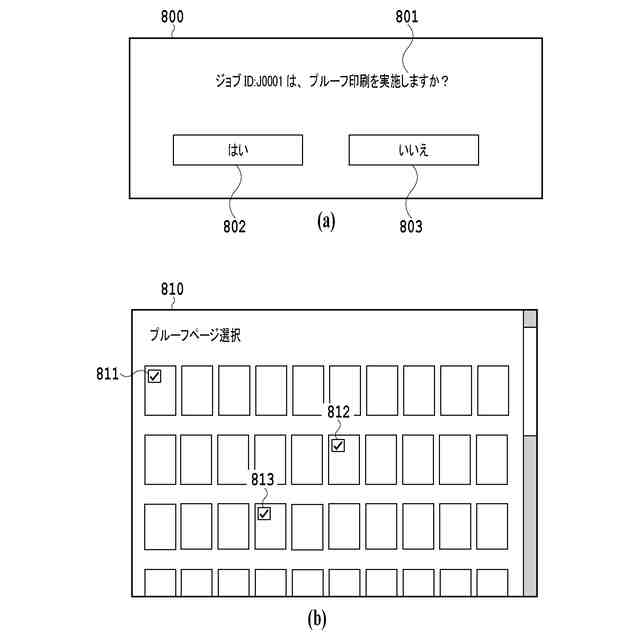

プルーフ設定用のＵＩの例である。

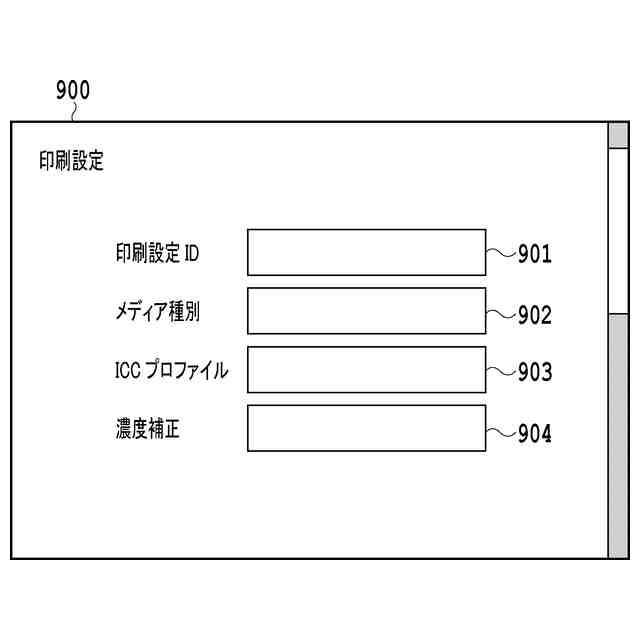

印刷設定用のＵＩの例である。
第１の実施形態の印刷制御処理の流れを示すフローチャートである。
連続印刷の対象とするプルーフジョブを決定する処理を示すフローチャートである。
プルーフ判定結果を入力するためのＵＩの一例を示す図である。
再生成されたプルーフジョブJ0013を含むジョブリストを示す図である。
第２の実施形態の印刷装置による印刷結果の例を示す図である。
第２の実施形態の印刷装置の機能構成を示すブロック図である。
ジョブリストの一例を示す図である。
第２の実施形態における印刷対象ジョブの決定処理を示すフローチャートである。
第３の実施形態の印刷装置の機能構成を示すブロック図である。
第３の実施形態における印刷対象ジョブの決定処理を示すフローチャートである。
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞

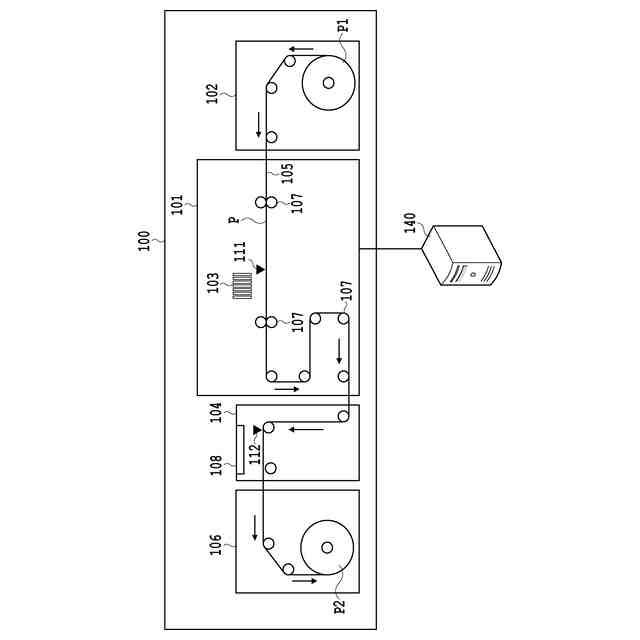

図１は本開示の一実施形態に係る印刷装置１０１を含む印刷システム１００全体の構成を概略的に示す図である。図１に示すように、印刷システム１００は、印刷装置１０１、給紙ユニット１０２、検品装置１０４、及び排紙ユニット１０６を備える。印刷システム１００の内部には、給紙ユニット１０２から印刷装置１０１及び検品装置１０４を経由して排紙ユニット１０６までに渡る搬送経路１０５が配される。給紙ユニット１０２にセットされたロールＰ１から引き出された連続シートＰが搬送経路１０５に沿って搬送される。以下、連続シートをロール紙という。ロール紙については後述する。
（【００１１】以降は省略されています）
