公開番号2025090170
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205243
出願日2023-12-05
発明の名称浴室装置及び浴室システム
出願人リンナイ株式会社,東邦瓦斯株式会社
代理人個人,個人
主分類F24H 15/196 20220101AFI20250610BHJP(加熱;レンジ;換気)
要約【課題】ミスト発生手段を設けることなく、浴室内で衣類のしわ取りを行うことが可能な浴室装置を提供する。

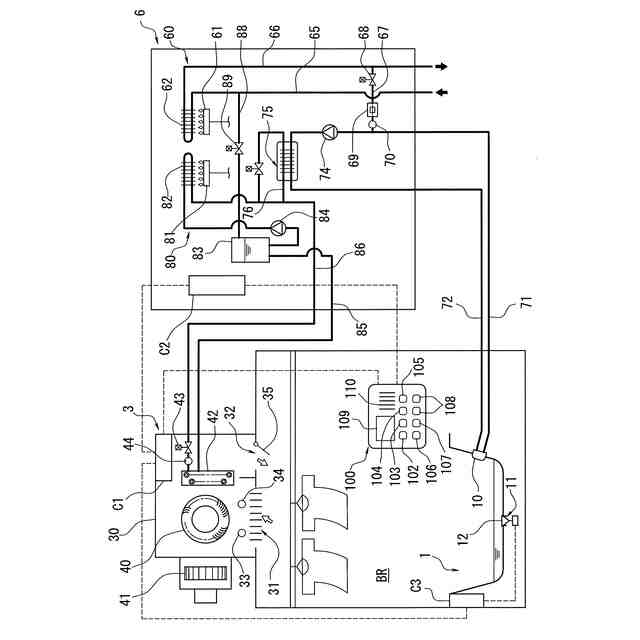

【解決手段】浴室BR内に空気を送風する送風手段40と、衣類のしわ取り運転モードを設定するための運転モード設定手段100とを備える浴室装置3であって、運転モード設定手段100でしわ取り運転モードが設定されると、浴槽1に水または湯の浴槽水が貯水されている状態の浴室BR内に送風手段40で空気を送風し、浴槽水により浴室BR内を加湿する。
【選択図】図1
特許請求の範囲【請求項1】
浴室内に空気を送風する送風手段と、
衣類のしわ取り運転モードを設定するための運転モード設定手段と、
制御手段と、を備える浴室装置であって、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴槽に水または湯の浴槽水が貯水されている状態の浴室内に送風手段で空気を送風し、浴槽水により浴室内を加湿するしわ取り運転を実行する制御構成を有する浴室装置。
続きを表示(約 1,600 文字)【請求項2】
請求項1に記載の浴室装置において、
浴槽に水または湯の浴槽水を供給する給湯装置と接続されており、

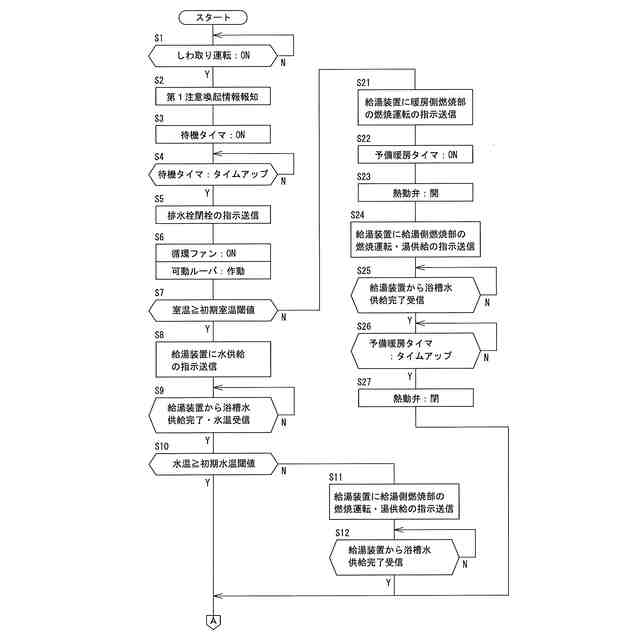

制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、給湯装置から浴槽に浴槽水を供給させる制御構成を有する浴室装置。
【請求項3】
請求項2に記載の浴室装置において、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴室内の初期室温を取得し、
浴室内の初期室温が所定の初期室温閾値以上である場合、給湯装置から浴槽に浴槽水として水を供給させる制御構成を有する浴室装置。
【請求項4】
請求項2に記載の浴室装置において、
制御手段は、給湯装置から浴槽に供給される水の水温を取得し、
給湯装置から浴槽に供給される水の水温が所定の初期水温閾値未満である場合、給湯装置から浴槽に浴槽水として所定の第1開始温度の湯を供給させる制御構成を有する浴室装置。
【請求項5】
請求項2又は4に記載の浴室装置において、
浴室内に送風する空気を加熱する加熱手段を有し、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴室内の初期室温を取得し、
浴室内の初期室温が初期室温閾値未満である場合、送風手段及び加熱手段を作動させる予備暖房を実行するとともに、給湯装置から浴槽に浴槽水として所定の第2開始温度の湯を供給させる制御構成を有する浴室装置。
【請求項6】
請求項1~4のいずれか1項に記載の浴室装置において、
所定の情報を報知する報知手段を有し、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴室内の絶対湿度を取得し、

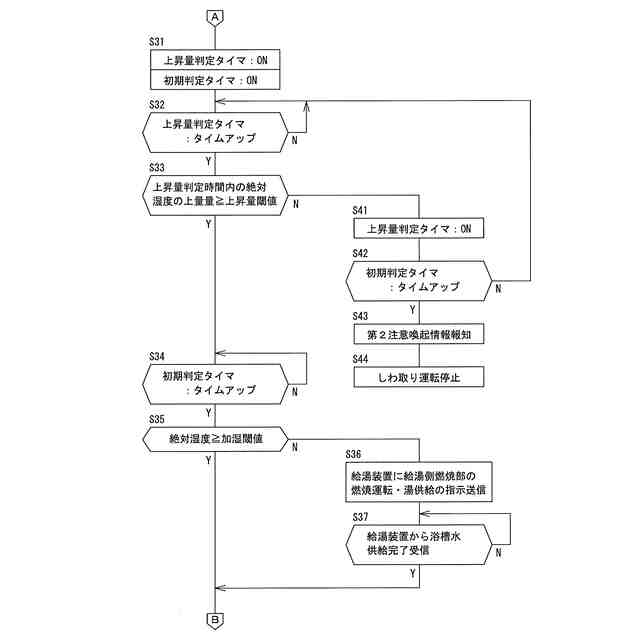

しわ取り運転の初期段階において、所定の上昇量判定時間内の絶対湿度の上昇量が所定の上昇量閾値未満である場合、浴室内が加湿され難い環境にあることをユーザに知らせるための注意喚起情報を報知手段から報知させる制御構成を有する浴室装置。
【請求項7】
請求項2又は4に記載の浴室装置において、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴室内の絶対湿度を取得し、
しわ取り運転の初期段階において、所定の初期判定時間が経過したときに絶対湿度が所定の加湿閾値以上に上昇していなければ、給湯装置から浴槽に浴槽水として所定の第1補充温度の湯を供給させる制御構成を有する浴室装置。
【請求項8】
請求項7に記載の浴室装置において、
制御手段は、初期判定時間が経過したときに絶対湿度が加湿閾値以上に上昇していたが、初期判定時間の経過後、絶対湿度が加湿閾値未満に低下した場合、給湯装置から浴槽に浴槽水として所定の第2補充温度の湯を供給させる制御構成を有する浴室装置。
【請求項9】
請求項1~4のいずれか1項に記載の浴室装置において、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴室内の絶対湿度を取得し、
しわ取り運転の初期段階において、所定の初期判定時間が経過したときに絶対湿度が所定の加湿閾値以上に上昇しており、初期判定時間の経過後、絶対湿度が加湿閾値以上の加湿状態が所定の加湿時間、継続すると、加湿終了と判定する制御構成を有する浴室装置。

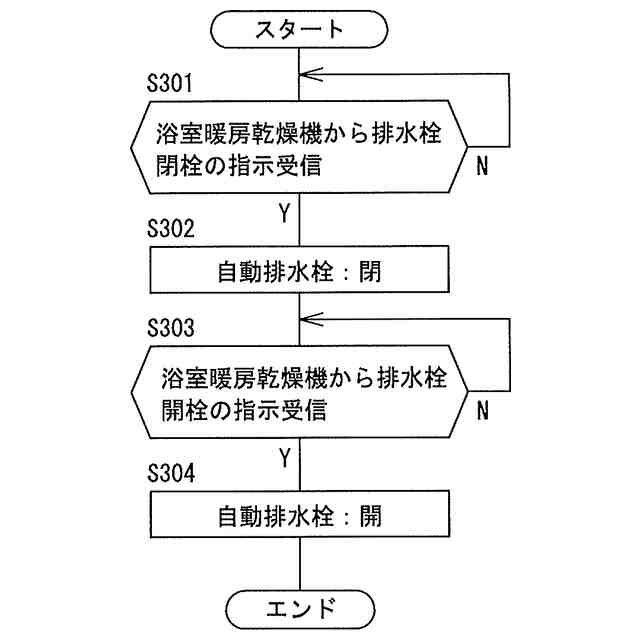

【請求項10】
請求項1~4のいずれか1項に記載の浴室装置において、
浴槽は、排水口を開閉する自動排水栓を有し、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、自動排水栓で排水口を閉栓させる制御構成を有する浴室装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、ミスト発生手段を設けることなく、浴室内で衣類のしわ取りを行うことが可能な浴室装置及びそれを用いた浴室システムに関する。
続きを表示(約 1,900 文字)【背景技術】
【0002】
浴室内に露出させた噴出ノズルから湯を噴出するミスト発生器と、衣類お手入れ運転モードを設定する運転モード設定手段と、空気を加熱する加熱手段と、空気を循環させる循環手段と、空気を換気する換気手段と、制御手段とを備え、運転モード設定手段で衣類お手入れ運転モードが設定されると、噴出ノズルから浴室内にシャワー状のスプラッシュミストを噴出させることにより浴室内を加湿状態に保ち、浴室内で衣類のしわ取りを行う浴室暖房乾燥機がある(例えば、特許文献1及び2)。
【0003】
また、浴室内に蒸気を吹き出すミスト運転と浴室内に温風を吹き出す乾燥運転とを設定するリモコンを備え、乾燥運転前に、リモコンでミスト運転が設定されると、筐体内に収容された熱交換器に湯を散布して微細なマイクロミストを発生させるとともに、送風手段及び換気手段を作動させて、発生させたマイクロミストを浴室内に供給することにより浴室内を加湿状態に保ち、浴室内で衣類のしわ取りを行うミストサウナ装置がある(例えば、特許文献3)。
【先行技術文献】
【特許文献】
【0004】
特開2005-214474号公報
特開2005-245818号公報
特開2007-285589号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、特許文献1~3ではいずれも、浴室内にミストを供給するためのミスト発生手段が必要とされるため、上記のような浴室装置は高コストになるという問題がある。また、衣類に水分を付着させて衣類のしわ取りをするためには、衣類全体に水分を満遍なく付着させる必要があるが、特許文献1や2のように噴出ノズルからシャワー状のスプラッシュミストを浴室内に供給する場合、ミストの噴出方向と対向する部分のみに水分が付着しやすい。そのため、衣類全体のしわが十分に取れず、しわ取り性能が劣るという問題がある。一方、特許文献3のように熱交換器上で湯を蒸発させることによって発生させた微細なマイクロミストを浴室内に供給する場合、衣類全体に水分を付着させることができるものの、浴室内の湿度が上昇し難い。そのため、衣類の処理量が制限されるだけでなく、長時間のミスト運転が必要となって運転コストが上昇するという問題がある。
【0006】
本発明は上記課題を解決するものであり、本発明の目的は、ミスト発生手段を設けることなく、低コストで、効率的に衣類のしわ取りが可能な浴室装置及びそれを用いた浴室システムを提供することにある。
【課題を解決するための手段】
【0007】
本技術の第1の態様によれば、
浴室内に空気を送風する送風手段と、
衣類のしわ取り運転モードを設定するための運転モード設定手段と、
制御手段と、を備える浴室装置であって、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、浴槽に水または湯の浴槽水が貯水されている状態の浴室内に送風手段で空気を送風し、浴槽水により浴室内を加湿するしわ取り運転を実行する制御構成を有する浴室装置が提供される。
【0008】
浴槽に浴槽水が貯水されている状態の浴室内に送風手段で空気を送風すれば、浴槽水を蒸発させて浴室内全体を加湿することができる。従って、上記第1の態様によれば、ミスト発生手段を有さない浴室装置を用いて衣類に水分を満遍なく付着させることができる。これにより、低コストで、効率的に複数枚の衣類のしわ取りをすることができる。
【0009】
本技術の第2の態様によれば、上記第1の態様において、
浴室装置は、浴槽に水または湯の浴槽水を供給する給湯装置と接続されており、
制御手段は、運転モード設定手段でしわ取り運転モードが設定されると、給湯装置から浴槽に浴槽水を供給させる制御構成を有する。
【0010】
上記第2の態様によれば、ユーザが浴槽に浴槽水を直接、供給する必要がないため、使い勝手を向上させることができる。また、通常、ユーザは浴室内の加湿に適した浴槽水の供給量を知らないから、加湿に不要な浴槽水まで浴槽に供給してしまう可能性がある。しかしながら、上記第2の態様によれば、浴室内の加湿に適した供給量の浴槽水を給湯装置から浴槽に供給することができるため、効率的に浴室内を加湿することができる。
(【0011】以降は省略されています)
