公開番号2025089688
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204465
出願日2023-12-04
発明の名称光学系及びそれを備える撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 13/04 20060101AFI20250609BHJP(光学)
要約【課題】広角でありながら小型の光学系を提供する。
【解決手段】物体側から像側へ順に配置された前群(G1)と後群(G2)とで構成された光学系(100)であって、前群は、物体側から像側へ順に、負の屈折力の第1レンズ(L1)と、非球面を含む第2レンズ(L2)とで構成され、後群は、物体側から像側へ順に、正の屈折力の第3レンズ(L3)と、正の屈折力の第4レンズ(L4)と、負の屈折力の第5レンズ(L5)と、非球面を含む第6レンズ(L6)とを有し、光軸上において、第1レンズの物体側面は凸面、第2レンズの物体側面は凸面、第6レンズの物体側面は凹面であり、光学系の焦点距離をf、第3レンズの焦点距離をf3とするとき、
1.00<f3/f<1.80
なる条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された前群と後群とで構成された光学系であって、
前記前群は、物体側から像側へ順に配置された、負の屈折力の第１レンズと、非球面を含む第２レンズとで構成され、
前記後群は、物体側から像側へ順に配置された、正の屈折力の第３レンズと、正の屈折力の第４レンズと、負の屈折力の第５レンズと、非球面を含む第６レンズとを有し、
光軸上において、前記第１レンズの物体側面は凸面、前記第２レンズの物体側面は凸面、前記第６レンズの物体側面は凹面であり、
前記光学系の焦点距離をｆ、前記第３レンズの焦点距離をｆ３とするとき、
１．００＜ｆ３／ｆ＜１．８０
なる条件式を満足することを特徴とする光学系。
続きを表示（約 1,000 文字）【請求項２】
前記光学系の半画角をθ［ｄｅｇ．］、半画角θと像高ｙとの関係を表す射影特性をｙ（θ）、前記光学系の最大半画角をθｍａｘとするとき、
１．００＜ｆ×ｓｉｎ（θｍａｘ）／ｙ（θｍａｘ）≦１．９０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項３】
前記光学系の半画角をθ［ｄｅｇ．］、半画角θと像高ｙとの関係を表す射影特性をｙ（θ）、前記光学系の最大半画角をθｍａｘとするとき、
０．６５＜ｙ（θｍａｘ／２）／ｙ（θｍａｘ）＜０．８５
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項４】
前記第２レンズの前記物体側面は、前記光軸を含む断面において変曲点を有する非球面であることを特徴とする請求項１に記載の光学系。
【請求項５】
前記第２レンズの像側面から前記第３レンズの物体の側面までの光軸上での距離をｔ２３、前記後群の焦点距離をｆＲとするとき、
０．８０＜ｔ２３／ｆＲ＜１．５０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項６】
前記第４レンズの焦点距離をｆ４とするとき、
１．２０＜ｆ３／ｆ４＜１．７０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項７】
前記第３レンズのｄ線を基準としたアッベ数をν３とするとき、
３０＜ν３＜１００
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項８】
前記第６レンズの前記物体側面は、非球面であり、前記光軸を含む断面における径方向に対して極値を有しないことを特徴とする請求項１乃至７のいずれか一項に記載の光学系。
【請求項９】
前記光軸と直交する面に対する前記第６レンズの前記物体側面の傾きは、前記光軸を含む断面における径方向に単調に増加することを特徴とする請求項１乃至７のいずれか一項に記載の光学系。
【請求項１０】
前記第６レンズの像側面は、非球面であり、前記光軸を含む断面における径方向に対して極値を有しないことを特徴とする請求項１乃至７のいずれか一項に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は光学系に関し、例えばデジタルスチルカメラやデジタルビデオカメラ、車載カメラ、携帯電話用カメラ、監視カメラ、ウェアラブルカメラ、医療用カメラ等の撮像装置に好適なものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
車載カメラなどの撮像装置に用いられる光学系は広画角であることが求められている。特許文献１には、正射影方式に近い射影特性を有する広角レンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－９０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の広角レンズは、求められる小型化の要望に対しては十分ではない。
【０００５】
本発明は、広角でありながら小型の光学系を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としての光学系は、物体側から像側へ順に配置された前群と後群とで構成された光学系であって、前記前群は、物体側から像側へ順に配置された、負の屈折力の第１レンズと、非球面を含む第２レンズとで構成され、前記後群は、物体側から像側へ順に配置された、正の屈折力の第３レンズと、正の屈折力の第４レンズと、負の屈折力の第５レンズと、非球面を含む第６レンズとを有し、光軸上において、前記第１レンズの物体側面は凸面、前記第２レンズの物体側面は凸面、前記第６レンズの物体側面は凹面であり、前記光学系の焦点距離をｆ、前記第３レンズの焦点距離をｆ３とするとき、
１．００＜ｆ３／ｆ＜１．８０
なる条件式を満足する。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、広角でありながら小型の光学系を提供することができる。
【図面の簡単な説明】
【０００９】

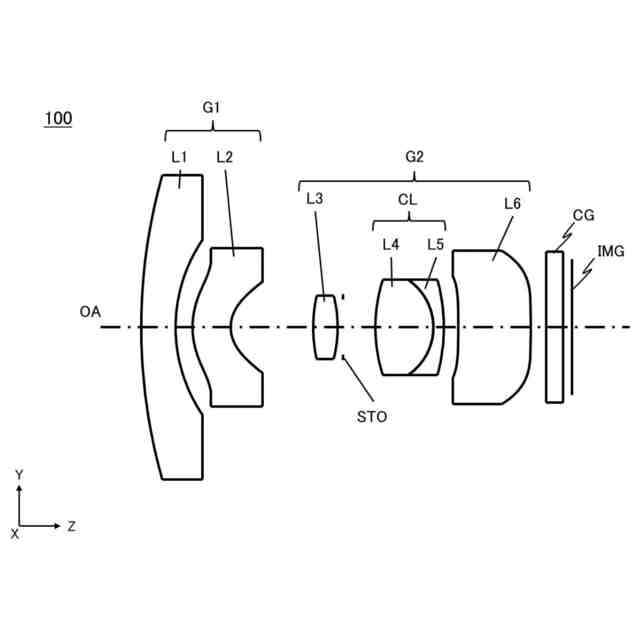

実施例１に係る光学系の要部概略図である。

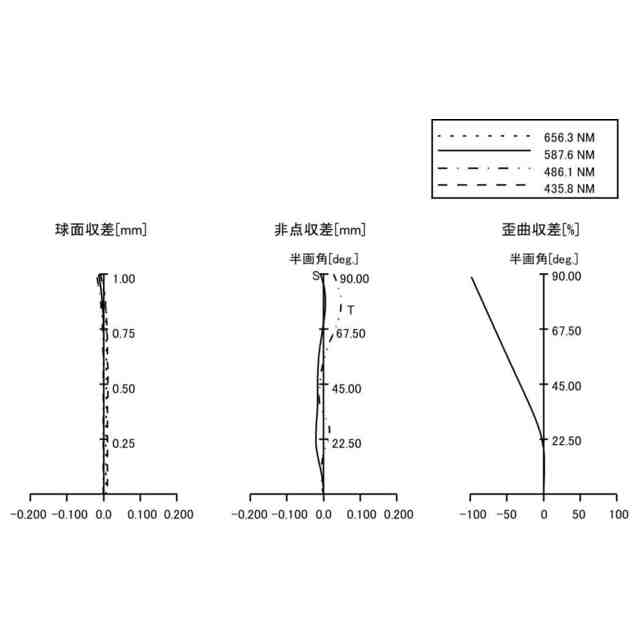

実施例１に係る光学系の収差図である。

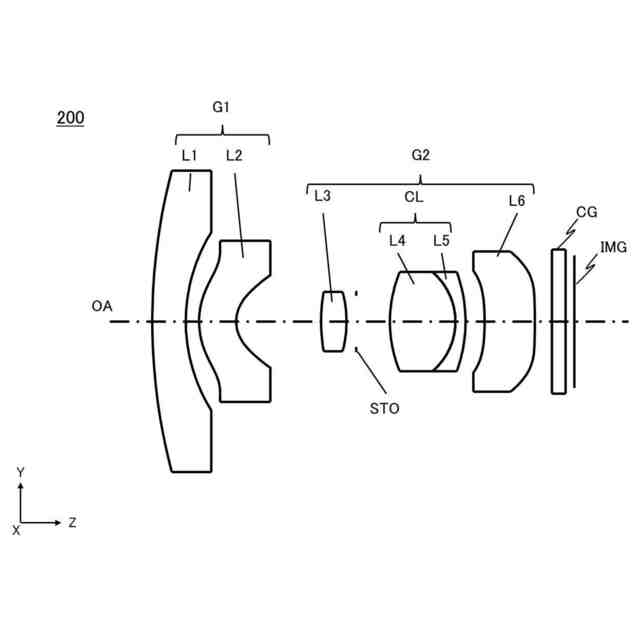

実施例２に係る光学系の要部概略図である。

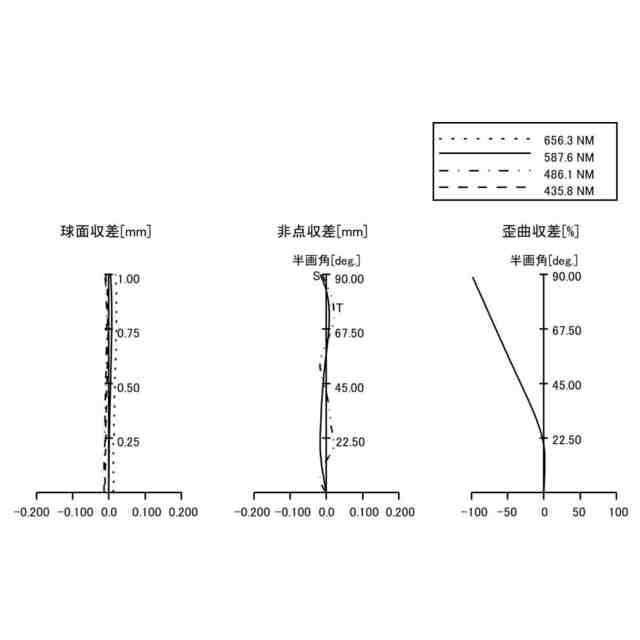

実施例２に係る光学系の収差図である。
実施例３に係る光学系の要部概略図である。
実施例３に係る光学系の収差図である。
実施例４に係る光学系の要部概略図である。
実施例４に係る光学系の収差図である。
実施例５に係る光学系の要部概略図である。
実施例５に係る光学系の収差図である。
各実施例に係る第２レンズの物体側面の非球面形状を示す図である。
各実施例に係る第６レンズの物体側面の傾きを示す図である。
各実施例に係る第６レンズの像側面の傾きを示す図である。
実施形態に係る撮像装置の模式図である。
実施形態に係る移動装置の模式図と光学系の光学特性を示す図である。
実施形態に係る車載システムの構成例を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。なお、各図面は、便宜的に実際とは異なる縮尺で描かれている場合がある。また、各図面において、同一の部材については同一の参照番号を付し、重複する説明を省略する。
（【００１１】以降は省略されています）
