公開番号2025087319
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201889
出願日2023-11-29
発明の名称レバーハンドルロック構造を備える扉錠
出願人株式会社Keiden管財
代理人個人,個人,個人,個人
主分類E05B 49/00 20060101AFI20250603BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】レバーハンドルを下げることができないようにすることで、施錠状態にできるレバーハンドルロック構造を備える扉錠において、この扉錠とスマートフォンとをBLE通信によって接続し、スマートフォンを使用して、レバーハンドルロックを操作できる電子錠を提供する。
【解決手段】このレバーハンドルロック構造を備える扉錠において、扉の外側には、BLE起動ボタン47と解錠ボタン48がユニットカバー49に収容して設けられ、また、扉23の内側には、施錠ボタン32と解錠ボタン33がユニットカバー3内に収容され、更に、メイン基板34とBLE基板37もユニットカバー3内に設けられ、スマートフォンを携帯しないと、BLE通信によって施錠解錠操作を行うことができず、ボタンによる解錠施錠操作はレバーハンドルロックからスマートフォンが一定の範囲内にあることが認識された状態で操作できることを特徴とする。

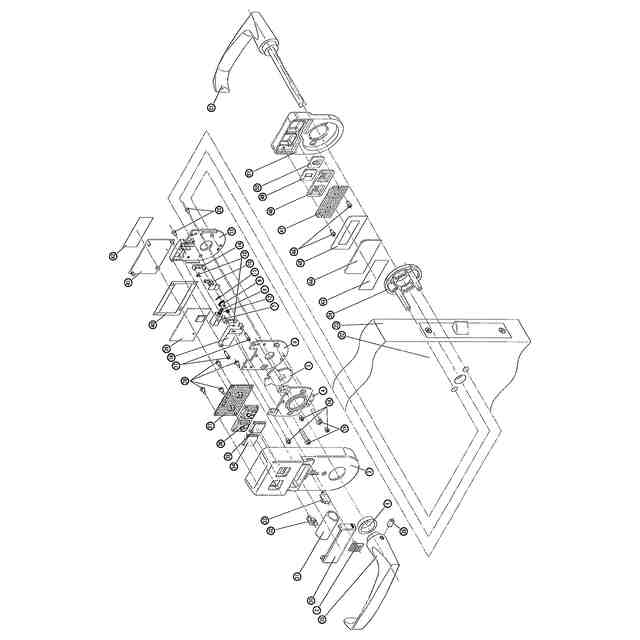

【選択図】図1
特許請求の範囲【請求項１】
モータ７の回転がウオームギア８に伝達されて、ウオームギア８によりウオームホイール９に軸支されたロックレバースプリング１１が追従し、ロックレバースプリング１１のアーム先端部にロックレバー１０のピン部が根元部にウオームホイール９のピン部に挟まれた状態で支持されていて、ウオームホイール９が正逆回転すると、ロックレバー１０が上下に動くようになっており、ベースプレート６とサポートプレート４の間に挿入されているロックプレート５が中心の角孔に、レバーハンドル２１の角芯が挿入され、ロックプレート５とレバーハンドル２１は一体となって回転をする構造であり、ベースプレート６の溝、サポートプレート４の溝にロックプレート５の溝が一致した状態のときに、ロックレバー１０が降下し、ロックレバー１０が降下した状態では、レバーハンドル２１を廻そうとしても、ロックレバー１０が阻止して、レバーハンドル２１を廻せないというレバーハンドルロック構造を備える扉錠において、扉の外側にはＢＬＥ起動ボタン４７と施錠ボタン４８がユニットカバー４９に収容して設けられ、また、扉の内側には施錠ボタン３２と解錠ボタン３３がユニットカバー３内に収容され、更に、メイン基板３５とＢＬＥ基板３７もユニットカバー３内に設けられ、スマートフォンを携帯しないと、施錠・解錠操作を行うことができず、ボタンによる解錠・施錠操作はレバーハンドルロックからスマートフォンが一定の範囲内にあることが認識された状態で操作できることを特徴とするレバーハンドルロック扉錠。
続きを表示（約 510 文字）【請求項２】
請求項１に記載された前記レバーハンドルロック構造を備える扉錠において、レバーハンドルロックがスマートフォンを認識する機能は、ＢＬＥアドバタイズ等を使用して検知距離を限定すること特徴とするレバーハンドルロック扉錠。
【請求項３】

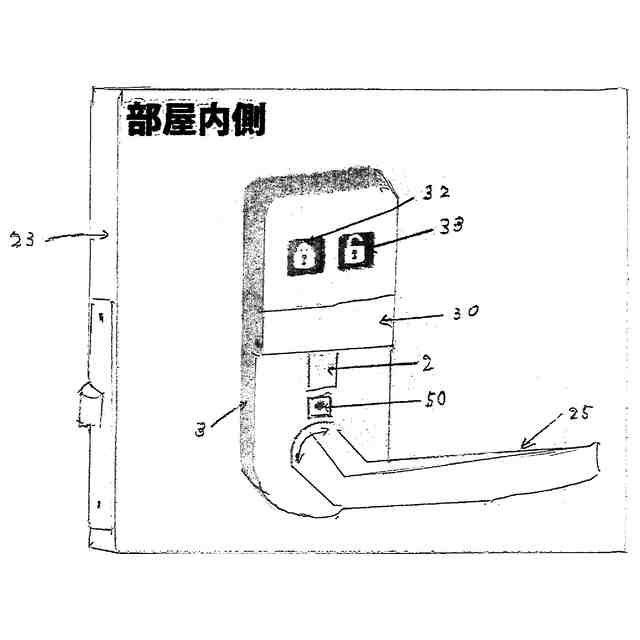

請求項１に記載された前記レバーハンドルロック構造を備える扉錠において、扉内側のユニットカバー３には電池蓋３０が設けられていて、リチウム電池を交換できることを特徴とするレバーハンドルロック扉錠。
【請求項４】

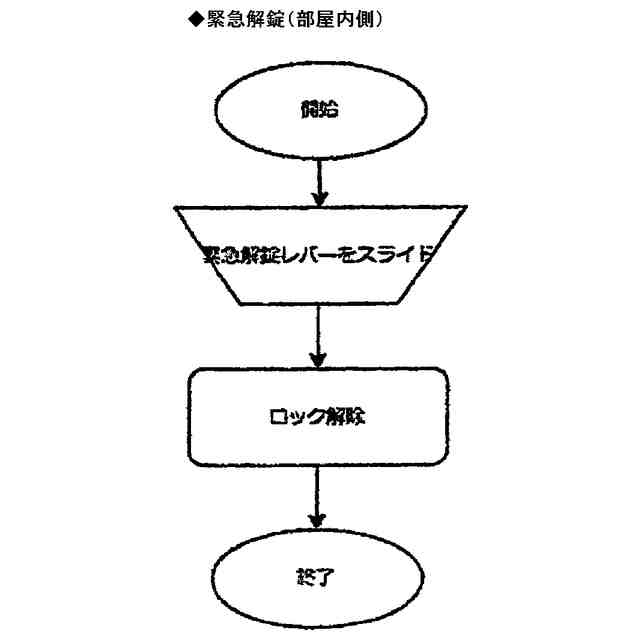

請求項１に記載された前記レバーハンドルロック構造を備える扉錠において、扉内側のユニットカバー３には、緊急解錠レバー２が設けられ、緊急の際に施錠の解放ために、このレバー２を下方向にスライドさせて、機械的にレバーハンドル２５のロックがはずれ、扉２３を開けることができることを特徴とするレバーハンドルロック扉錠。
【請求項５】

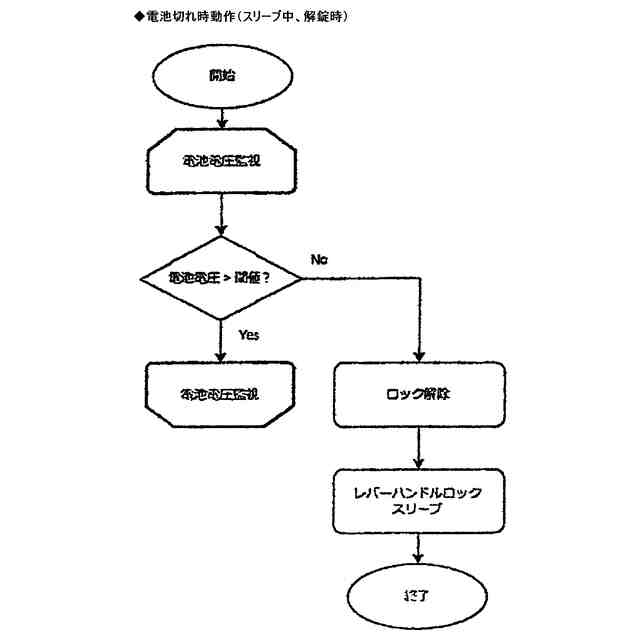

請求項１に記載された前記レバーハンドルロック構造を備える扉錠において、施錠状態の電池残量が一定数低下すると、自動でロックが解除されて解錠状態になることを特徴とするレバーハンドルロック扉錠。

発明の詳細な説明【技術分野】
【０００１】
この発明は、レバーハンドルを下げることができないようにすることによって、施錠状態にできるレバーハンドルロック構造を備える扉錠においてスマートフォンを鍵として使用して、室内錠の解錠・施錠を行う空錠にロック機構を持たせる新規な電子錠に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来のデッドボルトによる自動施錠が、人の手により施錠できないために、施錠できないトラブルが多いけれども、ラッチが扉を閉めれば、ラッチが引っ込み、解錠される構造であることから、レバーハンドルを下げることができないようにことで、施錠状態にできることから、レバーハンドルロック構造としたものである。
【０００３】
更に、近年では、スマートフォンの普及に伴って、このスマートフォンを携帯して、各種のアプリを使用している現状に鑑みると。このレバーハンドルロック構造を備える扉錠でも、鍵としてスマートフォンを使用して解錠施錠を行って、鍵の所持や管理の手間を解消したいとの要望が起きていた。
また、スマートフォンの携帯の普及に伴って、このレバーハンドルロックがスマートフォンを位置的に監視でき、紛失を未然に防ぐできることも望まれていた。
【０００４】
この様な背景に基づいて、レバーハンドルロック構造を備える扉錠において、スマートフォンを鍵として使用し、空錠にロック機構を持たせる新規な電子錠を提供することが模索された。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１１１９４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

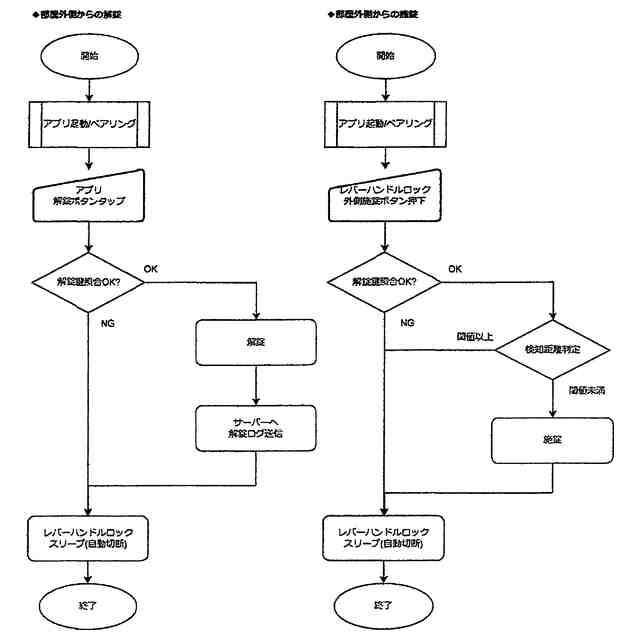

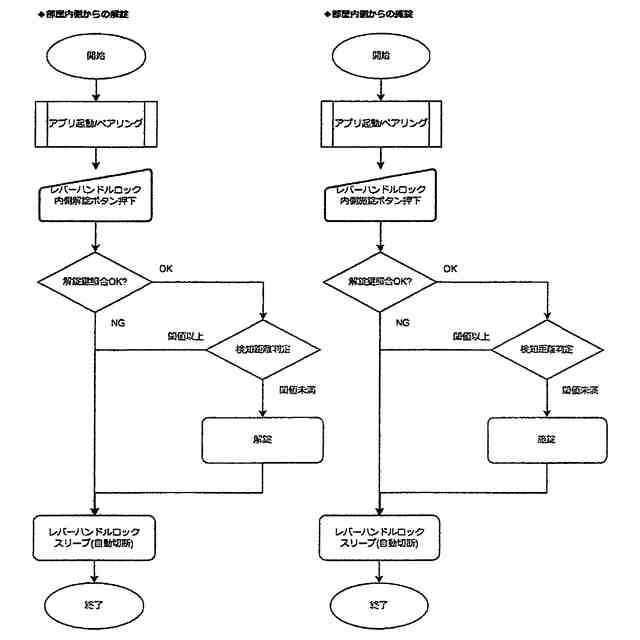

本発明の課題は、ロックレバーが降下した状態では、レバーハンドルを廻そうとしても、ロックレバーが阻止して、レバーハンドルを廻せないレバーハンドルロック構造を備える扉錠とスマートフォンとをＢＬＥ通信によって接続し、スマートフォンアプリによってレバーハンドルロックを制御することによって、施錠解錠を行える電子錠を提供することである。
【０００７】
本発明の他の課題は、レバーハンドルの根元に設置されている丸座のスペースを利用して小型モータとロック部品によりレバーハンドルの回転を阻止する構造を設ける電子錠において、レバーハンドルの施錠・解錠の操作をボタン・スマートフォンによって行うことを特徴とする。

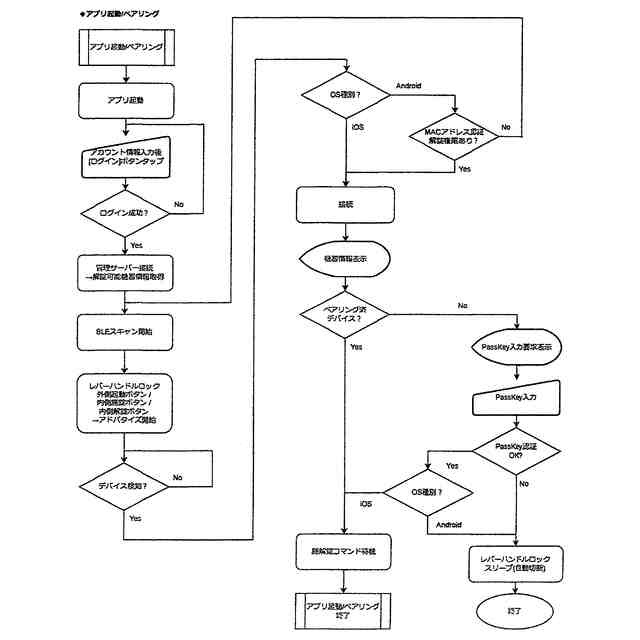

更に、このレバーハンドルロックは、スマートフォンを認識する機能をＢｌｕｅｔｏｏｔｈのアドタイズ等の使用により検知する距離を限定している。
【発明の効果】
【０００８】
この発明のレバーハンドル式ラッチ錠は、レバーハンドルを下げると、ラッチが引き込まれ、解錠できる。
【０００９】
この発明のレバーハンドルの施錠・解錠操作は、ボタン・スマートフォンで操作できる。
【００１０】
この発明のレバーハンドル式ラッチ錠では、扉が閉じると、ラッチがストライク（ラッチの受け）に収まり、自動で扉が閉じる。
（【００１１】以降は省略されています）
