発明の名称通信装置、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 74/0808 20240101AFI20250602BHJP(電気通信技術)
要約【課題】 TXOPの獲得及び他の通信装置への共有を行った通信装置と周囲の他の通信装置との通信の衝突を削減することを目的の1つとする。
【解決手段】通信装置は、無線フレームを送信するためのTransmission Opportunity(TXOP)を獲得する。当該通信装置は、第1の無線フレームを用いて第1のTXOP期間を確保する。当該通信装置は、Triggerフレームを用いて前記第1のTXOP期間のうちの第2のTXOP期間を他の通信装置に割り当てる。当該通信装置は、前記第2のTXOP期間において前記第2のTXOP期間を終了することを示す所定のコントロールフレームを受信する。当該通信装置は、前記第2のTXOP期間において前記所定のコントロールフレームを受信した場合、前記受信から所定のInter Frame Space(IFS)時間経過後に第2の無線フレームを送信するよう制御する。当該通信装置は、所定の条件に基づいて前記第2の無線フレームを送信するよう制御する。
【選択図】図6
特許請求の範囲【請求項１】

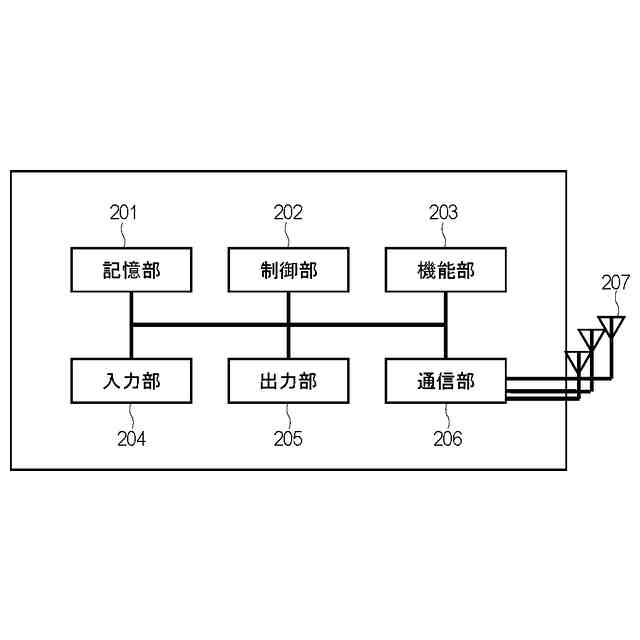

通信装置であって、
無線フレームを送信するためのＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ（ＴＸＯＰ）を獲得する獲得手段と、
第１の無線フレームを用いて第１のＴＸＯＰ期間を確保する確保手段と、
Ｔｒｉｇｇｅｒフレームを用いて前記第１のＴＸＯＰ期間のうちの第２のＴＸＯＰ期間を他の通信装置に割り当てる共有手段と、
前記第２のＴＸＯＰ期間において前記第２のＴＸＯＰ期間を終了することを示す所定のコントロールフレームを受信する受信手段と、
前記第２のＴＸＯＰ期間において前記所定のコントロールフレームを受信した場合、前記受信から所定のＩｎｔｅｒＦｒａｍｅＳｐａｃｅ（ＩＦＳ）時間経過後に第２の無線フレームを送信するよう制御する制御手段と、を有し、
前記制御手段は所定の条件に基づいて前記第２の無線フレームを送信するよう制御する
ことを特徴とする通信装置。
続きを表示（約 1,100 文字）【請求項２】
前記所定のコントロールフレームはＣｏｎｔｅｎｓｉｏｎＦｒｅｅ－Ｅｎｄ（ＣＦ－Ｅｎｄ）フレームである
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記所定のＩＦＳはＳｈｏｒｔＩＦＳである
ことを特徴とする請求項１に記載の通信装置。
【請求項４】
前記所定のＩＦＳはＰｏｉｎｔＣｏｏｒｄｉｎａｔｉｏｎＦｕｎｃｔｉｏｎＩＦＳである
ことを特徴とする請求項１に記載の通信装置。
【請求項５】
前記ＴｒｉｇｇｅｒフレームはＭｕｌｔｉＵｓｅｒ－ＲｅｑｕｅｓｔＴｏＳｅｎｄＴＸＯＰＳｈａｒｉｎｇＴｒｉｇｇｅｒ（ＭＵ－ＲＴＳＴＸＳＴｒｉｇｇｅｒ）フレームである
ことを特徴とする請求項１に記載の通信装置。
【請求項６】
前記通信装置及び前記他の通信装置とはＡＰであって、
前記通信装置は無線ネットワークを構築する構築手段を更に有する
ことを特徴とする請求項１乃至４のいずれか１項に記載の通信装置。
【請求項７】
前記第２の無線フレームは前記Ｔｒｉｇｇｅｒフレームであって、
前記制御手段は前記他の通信装置とは異なる他の通信装置に前記第１のＴＸＯＰ期間のうちの第３のＴＸＯＰ期間を割り当てると判断したことに基づいて前記Ｔｒｉｇｇｅｒフレームを送信するよう制御する
ことを特徴とする請求項６に記載の通信装置。
【請求項８】
前記第２の無線フレームはデータフレームであって、
前記制御手段は前記無線ネットワークに参加する通信装置へのデータの送信を行うと判断したことに基づいて前記データフレームを送信するよう制御する
ことを特徴とする請求項６に記載の通信装置。
【請求項９】
前記第２の無線フレームは前記Ｔｒｉｇｇｅｒフレームであって、
前記制御手段は前記無線ネットワークに参加する通信装置にデータフレームの送信を促すと判断したことに基づいて前記Ｔｒｉｇｇｅｒフレームを送信するよう制御する
ことを特徴とする請求項６に記載の通信装置。
【請求項１０】
前記第２の無線フレームは前記所定のコントロールフレームであって、
前記制御手段は前記第１のＴＸＯＰ期間を終了すると判断したことに基づいて前記所定のコントロールフレームを送信するよう制御する
ことを特徴とする請求項６に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う通信装置、通信装置の制御方法、およびプログラムに関する
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ等の規格が含まれる。なお、現在、ＩＥＥＥ８０２．１１ａｘの後継規格であるＩＥＥＥ８０２．１１ｂｅ規格の規格策定が進んでいる。
【０００３】
また、ＩＥＥＥ８０２．１１規格のチャネルアクセス方式として、ＣａｒｒｉｅｒＳｅｎｓｅＭｕｌｔｉｐｌｅＡｃｃｅｓｓｗｉｔｈＣｏｌｌｉｓｉｏｎＡｖｏｉｄａｎｃｅ（ＣＳＭＡ／ＣＡ）方式が知られている。このＣＳＭＡ／ＣＡ方式の場合、通信を開始しようとする通信装置は、通信を開始する前に必ず周囲の他の通信装置が電波を出していないかの確認を行い、周囲の他の通信装置が電波を出していない（チャネルがアイドル状態）ことを確認してから通信を開始する。例えば、周囲の他の通信装置が電波を出している（チャネルがビジー状態）場合は、ある所定期間（ＩＦＳ：ＩｎｔｅｒＦｒａｍｅＳｐａｃｅ）だけ待ち、当該所定期間後に周囲の他の通信装置が電波を出していないかの確認を再度行う。確認の結果、チャネルがアイドル状態である場合は、あるランダムな待機時間だけ待機する。そして、ランダムな待機時間を待機した後もチャネルがアイドル状態である場合に、送信機会（ＴＸＯＰ：ＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ）を獲得したものとし、通信を開始する。また、送信機会を獲得した通信装置は、最初に送信するフレームにおいて当該送信機会の時間（ＴＸＯＰ期間）を宣言することで周囲の他の通信装置にＴＸＯＰ期間分のＮｅｔｗｏｒｋＡｌｌｏｃａｔｉｏｎＶｅｃｔｏｒ（ＮＡＶ）を設定させる。周囲の他の通信装置はこのＮＡＶの設定によりＮＡＶが設定された期間、チャネルがアイドル状態であるか否かに関わらず、上述のチャネルアクセスの処理を行わないように制御される。
【０００４】
また、設定されたＮＡＶを解除するための無線フレームとしてＣｏｎｔｅｎｓｉｏｎＦｒｅｅ－Ｅｎｄ（ＣＦ－Ｅｎｄ）フレームが知られている。これはＴＸＯＰを確保している通信装置が周囲の他の通信装置に報知することで、当該ＴＸＯＰ期間の終了を知らさる際に用いられる無線フレームである。そのため、ＣＦ－Ｅｎｄフレームを受信した通信装置は自装置に設定されているＮＡＶを解除することで、上述のチャネルアクセス処理を再開する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１０３８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

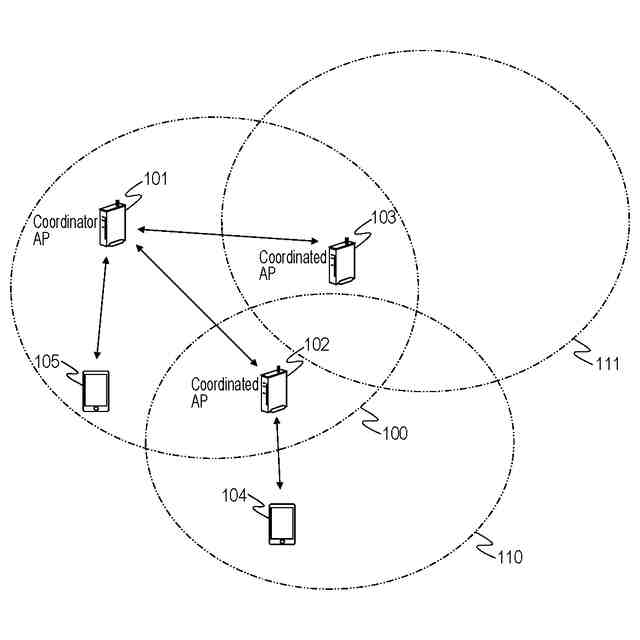

また、上述のＩＥＥＥ８０２．１１ｂｅではＴＸＯＰｓｈａｒｉｎｇと呼ばれる仕組みが検討されている。これは、ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）が獲得したＴＸＯＰの一部をＳＴＡ（Ｓｔａｔｉｏｎ）に割り当てることで、ＡＰが確保したＴＸＯＰをＳＴＡと共有する仕組みである。またＡＰがＳＴＡに対してＴｒｉｇｇｅｒフレームを送ることにより、当該ＡＰが獲得したＴＸＯＰの一部をＳＴＡに割り当てる仕組みをＴｒｉｇｇｅｒｅｄＴＸＯＰｓｈａｒｉｎｇという。このようにＡＰが獲得したＴＸＯＰをＡＰが指定したＳＴＡと共有することで、この共有されたＴＸＯＰの期間ではＡＰと指定されたＳＴＡのみが通信を行うことが可能になる。つまり、この共有されたＴＸＯＰ期間では指定外のＳＴＡの通信を禁止することで無駄な送信フレームによる通信の衝突やチャネルの利用を避けることができ、通信の効率化を図ることができる。
【０００７】

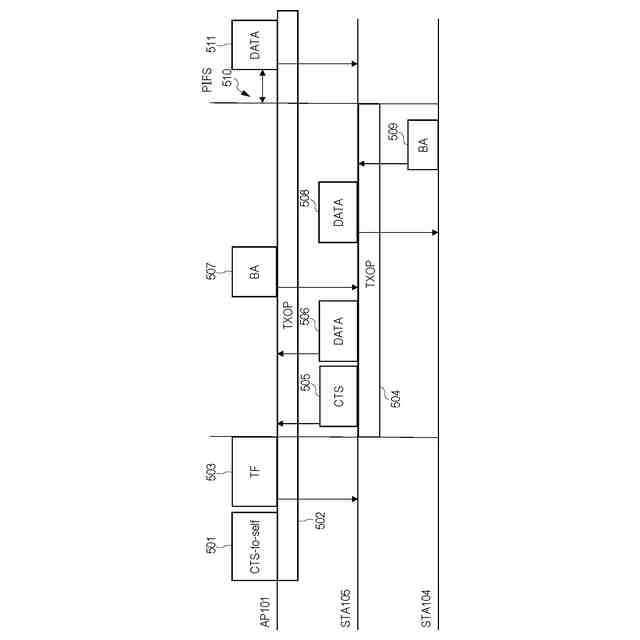

また、ＴＸＯＰｓｈａｒｉｎｇにおいて、ＴＸＯＰを共有されたＳＴＡが共有されたＴＸＯＰの期間が終了する前に通信を終了する場合に、ＣＦ－Ｅｎｄフレームを送信することでＴＸＯＰ期間の利用の終了を通知することが検討されている。これにより残りのＴＸＯＰの期間をＡＰに返却することが可能になり、ＡＰは必要に応じて残りのＴＸＯＰ期間において通信を開始することが可能となる。
【０００８】
しかしながら、ＣＦ－Ｅｎｄフレームを受信した周囲の他の通信装置においては、ＡＰが残りのＴＸＯＰ期間を確保しているにも関わらず、自装置に設定されているＮＡＶを解除し、通信を開始することが想定される。そのため、ＮＡＶを解除した通信装置がＴＸＯＰ期間を確保しているＡＰと同等の待機時間の待機後に通信を開始する場合、当該通信装置とＴＸＯＰ期間を確保しているＡＰとの通信とが衝突してしまう恐れがある。
【０００９】
上記課題を鑑み、本発明は、ＴＸＯＰの獲得及び他の通信装置への共有を行った通信装置と周囲の他の通信装置との通信の衝突を削減することを目的の１つとする。
【課題を解決するための手段】
【００１０】

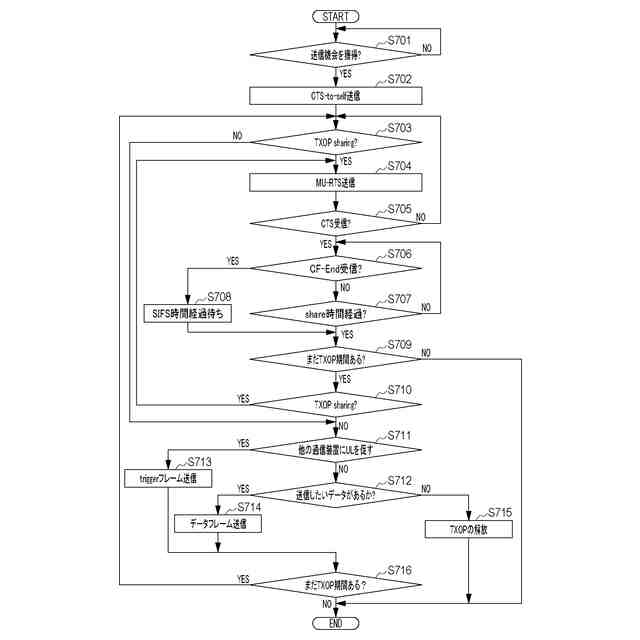

上記目的を達成するために、本発明の一態様に係る通信装置は、無線フレームを送信するためのＴｒａｎｓｍｉｓｓｉｏｎＯｐｐｏｒｔｕｎｉｔｙ（ＴＸＯＰ）を獲得する獲得手段と、第１の無線フレームを用いて第１のＴＸＯＰ期間を確保する確保手段と、
Ｔｒｉｇｇｅｒフレームを用いて前記第１のＴＸＯＰ期間のうちの第２のＴＸＯＰ期間を他の通信装置に割り当てる共有手段と、前記第２のＴＸＯＰ期間において前記第２のＴＸＯＰ期間を終了することを示す所定のコントロールフレームを受信する受信手段と、前記第２のＴＸＯＰ期間において前記所定のコントロールフレームを受信した場合、前記受信から所定のＩｎｔｅｒＦｒａｍｅＳｐａｃｅ（ＩＦＳ）時間経過後に第２の無線フレームを送信するよう制御する制御手段と、を有し、前記制御手段は所定の条件に基づいて前記第２の無線フレームを送信するよう制御する。
【発明の効果】
（【００１１】以降は省略されています）
