公開番号2025085836
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025048973,2023568944
出願日2025-03-24,2021-12-23
発明の名称光学装置
出願人パイオニア株式会社,パイオニアスマートセンシングイノベーションズ株式会社
代理人個人,個人
主分類G02B 26/10 20060101AFI20250529BHJP(光学)
要約【課題】可動反射体の揺動を正確に検出することである。
【解決手段】可動反射体と、可動反射体に取り付けられた第1発光素子と、第1発光素子から出射された光の少なくとも一部分を通過させるアパーチャと、を備える光学装置。
【選択図】図7
特許請求の範囲【請求項１】
可動反射体と、
前記可動反射体に取り付けられた第１発光素子と、
前記第１発光素子から出射された光の少なくとも一部分を通過させるアパーチャと、
を備える光学装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、ＬｉＤＡＲ（ＬｉｇｈｔＤｅｔｅｃｔｉｏｎＡｎｄＲａｎｇｉｎｇ）等の様々な光学装置が開発されている。光学装置は、レーザダイオード（ＬＤ）等の発光素子から出射された光を反射するＭＥＭＳ（ＭｉｃｒｏＥｌｅｃｔｒｏＭｅｃｈａｎｉｃａｌＳｙｓｔｅｍｓ）ミラーを有することがある。例えば特許文献１に記載されているように、ＭＥＭＳミラーには、ＭＥＭＳミラーの揺動を検出するためのピエゾ抵抗素子が設けられていることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５６２１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者は、ＭＥＭＳミラー等の可動反射体の揺動を検出するため、ピエゾ抵抗素子に代えて又はピエゾ抵抗素子に加えて、可動反射体に発光素子を取り付けることを検討した。この光学装置では、発光素子から出射された光を４分割フォトダイオード（ＰＤ）等の受光素子によって受信することで、可動反射体の揺動が検出される。しかしながら、この光学装置においては、外部光等、発光素子から出射された光と異なる光が受光素子に照射されることがある。このため、可動反射体の揺動の検出の正確性に改善の余地がある。
【０００５】
本発明が解決しようとする課題としては、可動反射体の揺動を正確に検出することが一例として挙げられる。
【課題を解決するための手段】
【０００６】
請求項１に記載の発明は、
可動反射体と、
前記可動反射体に取り付けられた第１発光素子と、
前記第１発光素子から出射された光の少なくとも一部分を通過させるアパーチャと、
を備える光学装置である。
【０００７】
本発明の一態様は、
前記光学装置と、
第２発光素子と、
前記第２発光素子から出射されて前記可動反射体によって反射されて前記光学装置の外部に存在する物体によって反射又は散乱された光を受信する第２受光素子と、
を備えるセンサ装置である。
【図面の簡単な説明】
【０００８】

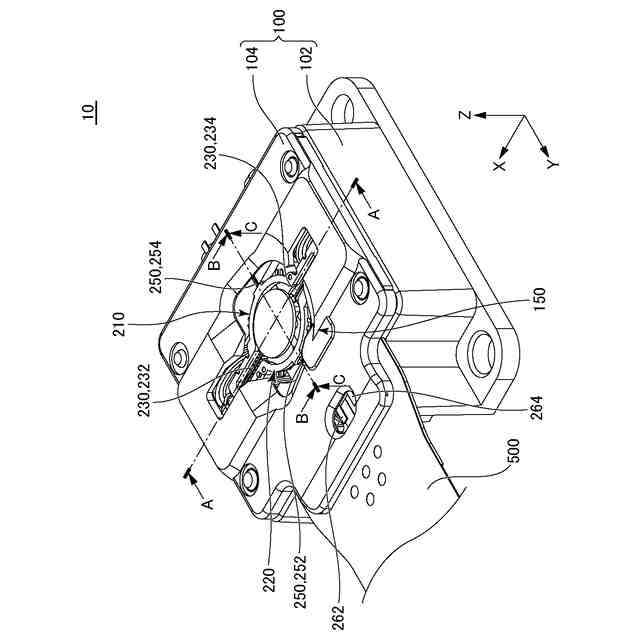

実施形態に係る光学装置の斜視図である。

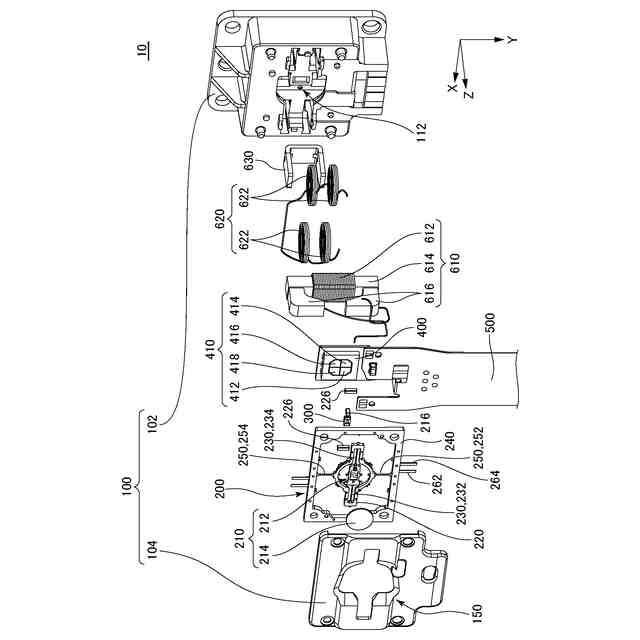

実施形態に係る光学装置の分解斜視図である。

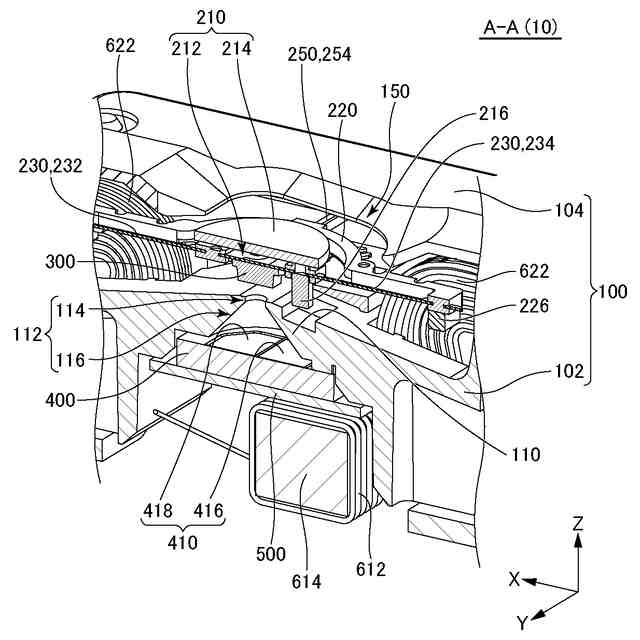

図１のＡ－Ａ断面図である。

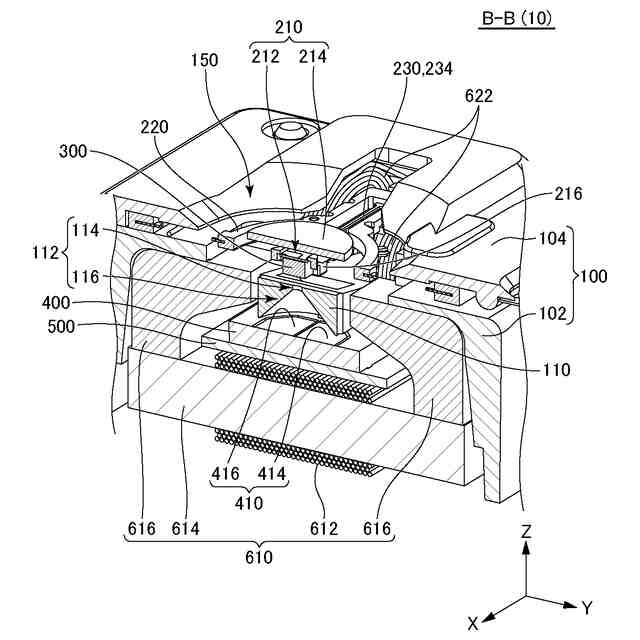

図１のＢ－Ｂ断面図である。

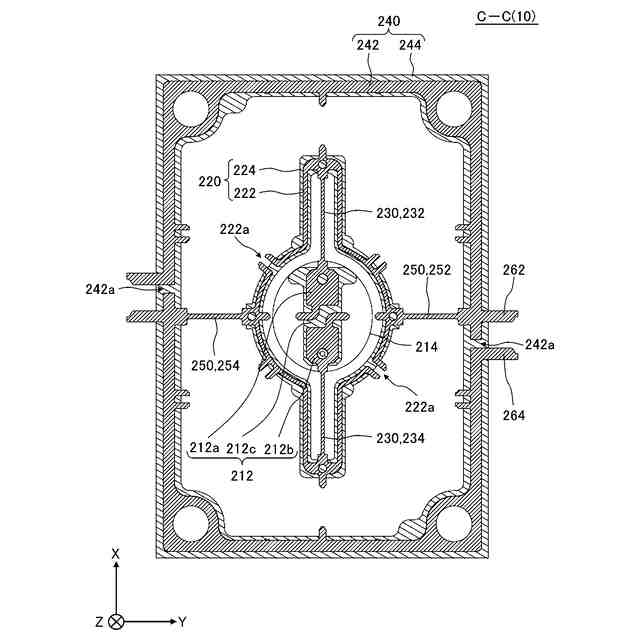

図１のＣ－Ｃ断面図である。

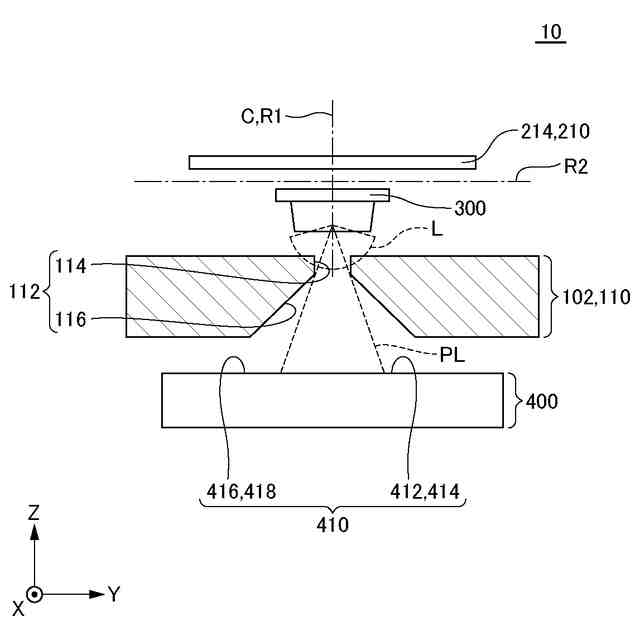

実施形態に係る光学装置の動作の一例を説明するための図である。

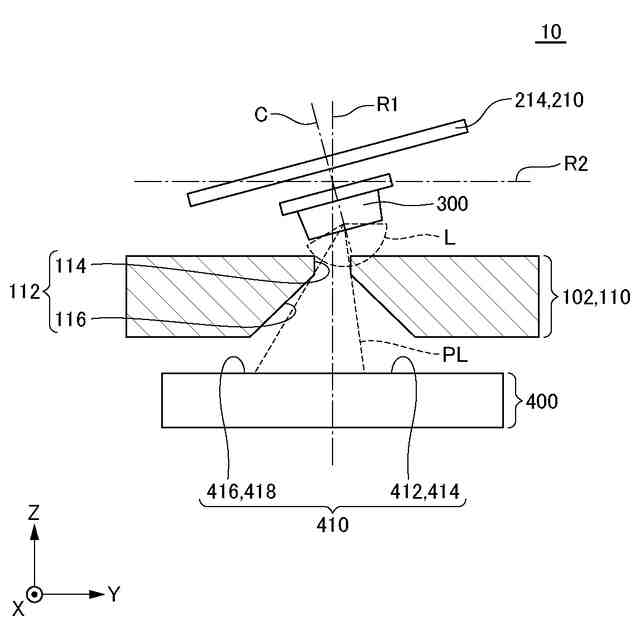

実施形態に係る光学装置の動作の一例を説明するための図である。

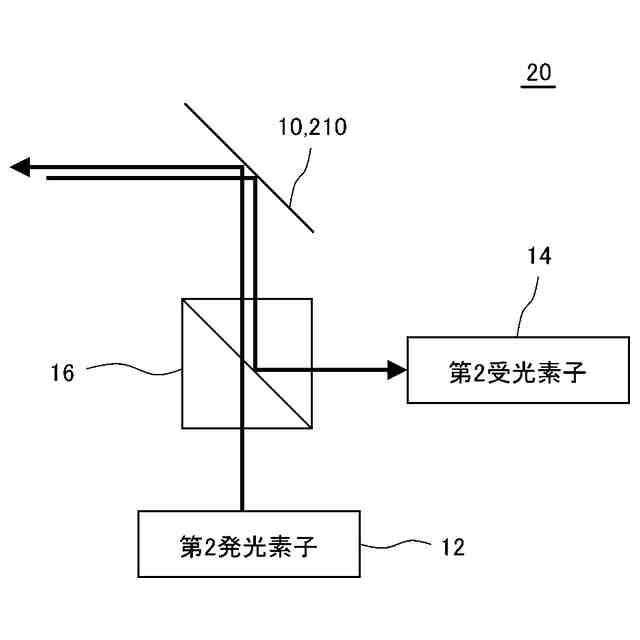

実施例に係るセンサ装置の構成を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態及び実施例について、図面を用いて説明する。すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
図１は、実施形態に係る光学装置１０の斜視図である。図２は、実施形態に係る光学装置１０の分解斜視図である。図３は、図１のＡ－Ａ断面図である。図４は、図１のＢ－Ｂ断面図である。図５は、図１のＣ－Ｃ断面図である。
（【００１１】以降は省略されています）
