特許ウォッチ

公開番号2025084909
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025031865,2021577561
出願日2025-02-28,2020-06-18
発明の名称器具動作設定制御のための外科用RFIDアセンブリ
出願人シラグ・ゲーエムベーハー・インターナショナル,Cilag GMBH International
代理人個人
主分類A61B 90/98 20160101AFI20250527BHJP(医学または獣医学;衛生学)
要約【課題】外科用器具用の外科用システムを提供すること。
【解決手段】制御システムは、RFIDスキャナと、RFIDスキャナに連結された制御回路とを含む。制御回路は、デバイス及び/又はユーザに関連付けられたRFIDタグからデータを受信し、受信されたデータに従って使用されている外科用器具の種類又は実行されている外科処置を判定し、RFIDスキャナによって走査された特定のユーザ識別情報に従って調整され得る、外科用器具又は外科用システム内の別のデバイス用の動作設定を決定するように構成されている。
【選択図】図17
特許請求の範囲【請求項１】
外科用器具用の制御システムであって、前記制御システムは、
ＲＦＩＤスキャナと、
前記ＲＦＩＤスキャナに連結された制御回路と、を含み、前記制御回路は、
前記ＲＦＩＤスキャナを介して前記外科用器具と関連付けられた第１のＲＦＩＤタグから第１のデータを受信することであって、前記第１のデータが前記外科用器具を識別する、こと、
前記外科用器具と共に使用するための消耗デバイスが前記外科用器具内に挿入されていることに応答して、前記ＲＦＩＤスキャナを介して前記消耗デバイスに関連付けられた第２のＲＦＩＤタグから第２のデータを受信することであって、前記第２のデータが前記消耗デバイスを識別する、こと、
前記外科用器具及び前記消耗デバイスに対応する動作設定を決定すること、並びに
決定された前記動作設定に従って前記外科用器具を制御すること、を行うように構成されている、制御システム。
続きを表示（約 600 文字）【請求項２】
前記外科用器具がクリップアプライヤを含み、
前記消耗デバイスが外科用クリップを含み、
前記動作設定が、前記外科用器具によって前記外科用クリップに加えられる力プロファイル、及び前記外科用器具によって前記外科用クリップに加えられる最大力からなる群から選択される、請求項１に記載の制御システム。
【請求項３】
前記外科用器具がステープラを含み、前記ステープラは、
Ｉビームと、
第１の位置と第２の位置との間で前記Ｉビームを駆動するように構成されているモータと、を備え、
前記消耗デバイスがステープルカートリッジを含み、
前記動作設定が、前記モータが前記Ｉビームを駆動する速度を含む、請求項１に記載の制御システム。
【請求項４】
前記制御システムが、前記外科用器具と一体である、請求項１に記載の制御システム。
【請求項５】
前記制御システムは、前記外科用器具が通信可能に連結可能である外科用ハブと一体である、請求項１に記載の制御システム。
【請求項６】
前記動作設定が前記外科用器具用である、請求項１に記載の制御システム。
【請求項７】
前記動作設定は、前記外科用器具が通信可能に連結可能である第３のデバイス用である、請求項１に記載の制御システム。

発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、２０１９年６月２８日に出願された米国仮特許出願第６２／８６８，４５７号、発明の名称「ＳＵＲＧＩＣＡＬＳＹＳＴＥＭＳＷＩＴＨＭＵＬＴＩＰＬＥＲＦＩＤＴＡＧＳ」に対する米国特許法第１１９条（ｅ）の下の優先権を主張する非仮出願であり、この全開示は参照により本明細書に組み込まれる。
続きを表示（約 9,500 文字）【背景技術】
【０００２】
本発明は、外科用器具に関し、様々な実施形態において、組織の切断及びステープル留めを行うように設計されている外科用切断及びステープル留め器具、並びに外科用切断及びステープル留め器具用のステープルカートリッジに関する。様々な実施形態では、ＲＦＩＤ技術を使用して、例えば、ステープルカートリッジなどの外科用器具の構成要素を識別することができる。ＲＦＩＤ技術を使用する外科用システムの例は、２０１１年６月１４日に発行された米国特許第７，９５９，０５０号、発明の名称「ＥＬＥＣＴＲＩＣＡＬＬＹＳＥＬＦ－ＰＯＷＥＲＥＤＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＷＩＴＨＭＡＮＵＡＬＲＥＬＥＡＳＥ」、及び２０１５年２月２６日に公開された米国特許出願公開第２０１５／００５３７４３号、発明の名称「ＥＲＲＯＲＤＥＴＥＣＴＩＯＮＡＲＲＡＮＧＥＭＥＮＴＳＦＯＲＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＡＳＳＥＭＢＬＩＥＳ」の開示に見出すことができ、この両方が参照によりその全体が本明細書に組み込まれる。
【発明の概要】
【課題を解決するための手段】
【０００３】
様々な実施形態では、外科用システムが第１のデバイス及び第２のデバイスを含む、外科用器具用の制御システムが開示される。制御システムは、ＲＦＩＤスキャナと、ＲＦＩＤスキャナに連結された制御回路と、を含む。制御回路は、ＲＦＩＤスキャナを介して第１のデバイスに関連付けられた第１のＲＦＩＤタグから第１のデータを受信すること、ＲＦＩＤスキャナを介して第２のデバイスに関連付けられた第２のＲＦＩＤタグから第２のデータを受信すること、第１のデータ及び第２のデータに従って外科用器具の種類を判定すること、並びに外科用器具の種類に従って動作設定を決定すること、を行うように構成されている。
【０００４】
様々な実施形態では、外科用器具用の制御システムが開示される。制御システムは、ＲＦＩＤスキャナと、ＲＦＩＤスキャナに連結された制御回路と、を含む。制御回路は、ＲＦＩＤスキャナを介して外科用器具に関連付けられた第１のＲＦＩＤタグから第１のデータを受信することであって、第１のデータが外科用器具を識別する、こと、外科用器具と共に使用するための消耗デバイスが外科用器具内に挿入されていることに応答して、ＲＦＩＤスキャナを介して消耗デバイスに関連付けられた第２のＲＦＩＤタグから第２のデータを受信することであって、第２のデータが消耗デバイスを識別する、こと、外科用器具及び消耗デバイスに対応する動作設定を決定すること、決定された動作設定に従って外科用器具を制御すること、を行うように構成されている。
【０００５】
様々な実施形態では、外科用器具用の制御システムが開示される。制御システムは、ＲＦＩＤスキャナと、ＲＦＩＤスキャナに連結された制御回路と、を含む。制御回路は、ＲＦＩＤスキャナを介して外科用器具に関連付けられた第１のＲＦＩＤタグから第１のデータを受信することであって、第１のデータが外科用器具を識別する、こと、ＲＦＩＤスキャナを介して第２のＲＦＩＤタグから第２のデータを受信することであって、第２のデータが外科用器具のユーザを識別する、こと、ユーザ及び外科用器具に対応する動作設定を決定すること、並びに決定された動作設定に従って外科用器具を制御すること、を行うように構成されている。
【図面の簡単な説明】
【０００６】
様々な態様の特徴が、添付された特許請求の範囲で詳細に説明される。ただし、機構と動作の方法の両方についての様々な態様は、それらの更なる目的及び利点と共に、以降の添付図面と併せて、以下の説明を参照することにより最もよく理解することができる。
本開示の少なくとも１つの態様による、コンピュータ実装インタラクティブ外科用システムのブロック図である。

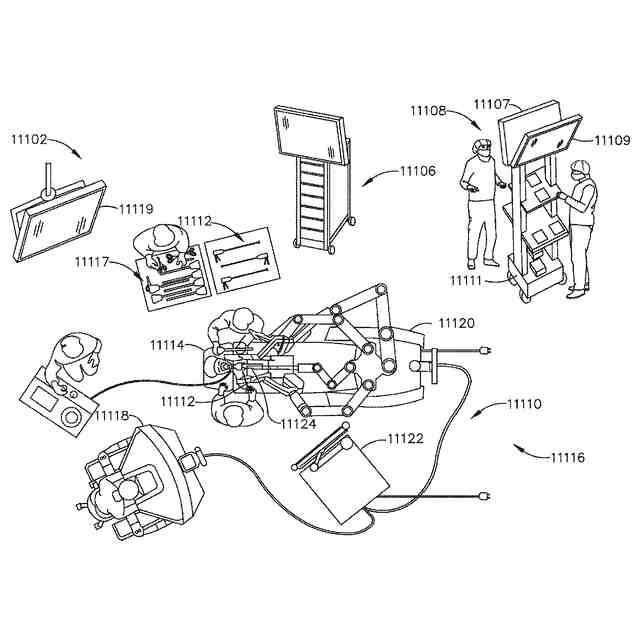

本開示の少なくとも１つの態様による、手術室内で外科処置を実施するために使用される外科用システムである。

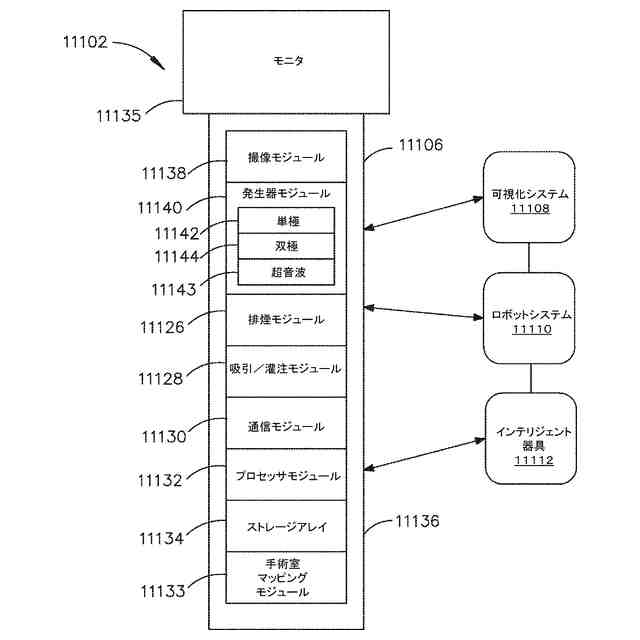

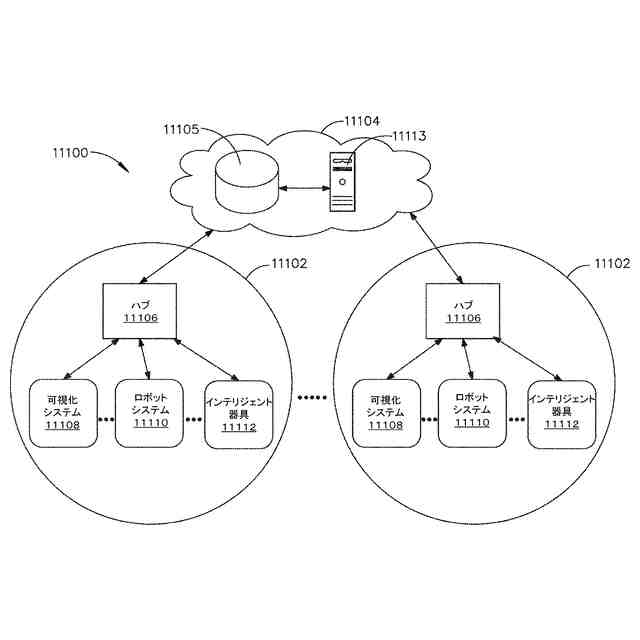

本開示の少なくとも１つの態様による、可視化システム、ロボットシステム、及びインテリジェント器具とペアリングされた外科用ハブである。

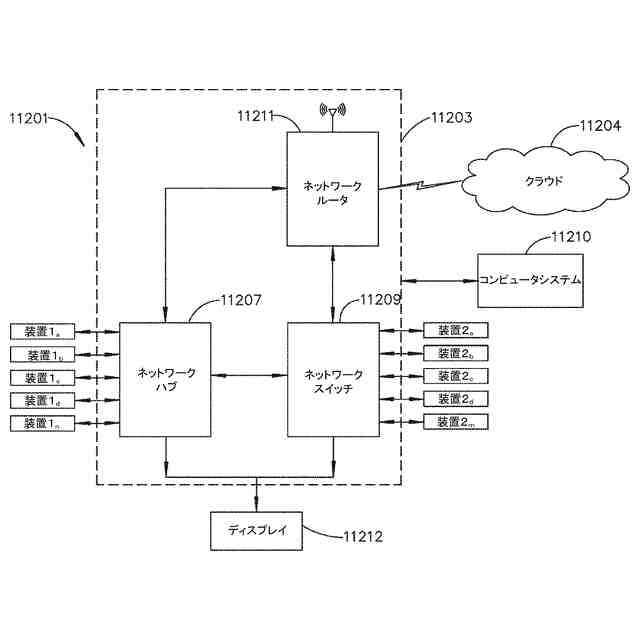

本開示の少なくとも１つの態様による、医療施設の１つ又は２つ以上の手術室、又は外科処置のための専門設備を備えた医療施設内の任意の部屋に位置しているモジュール式装置をクラウドに接続するように構成されたモジュール式通信ハブを備える外科用データネットワークを示す。

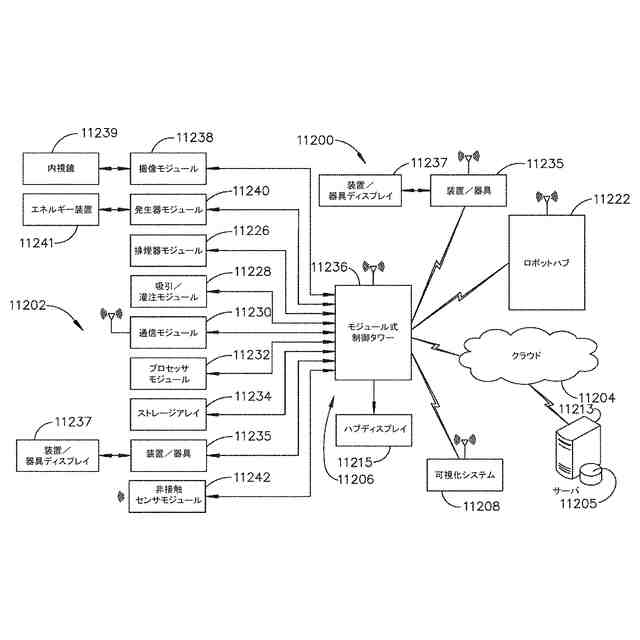

本開示の少なくとも１つの態様による、コンピュータ実装インタラクティブ外科用システムを示す。

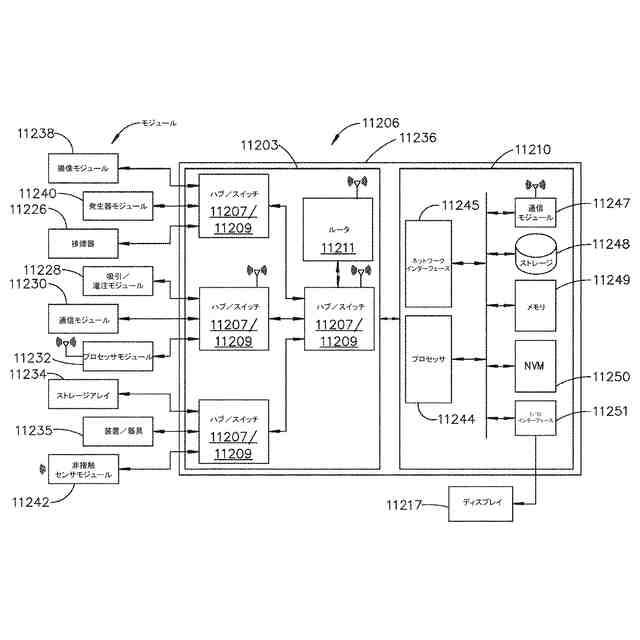

本開示の少なくとも１つの態様による、モジュール式制御タワーに連結された複数のモジュールを備える外科用ハブを示す。

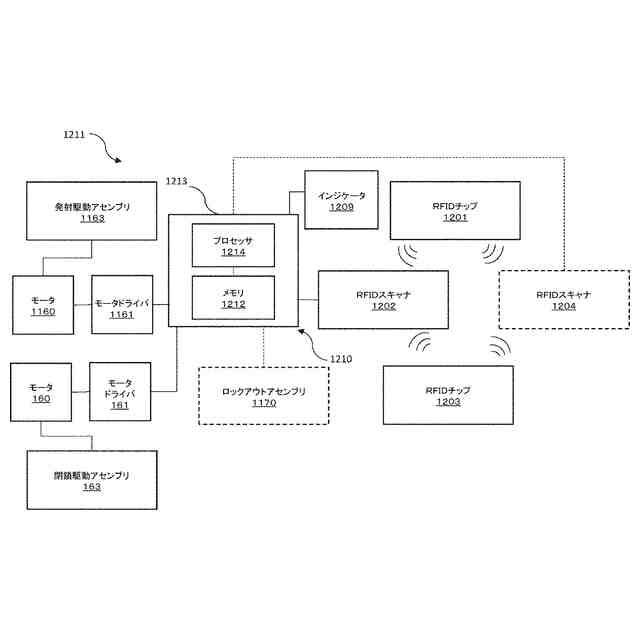

本開示の少なくとも１つの態様による、外科用ステープル留め器具用の制御システムを示す。

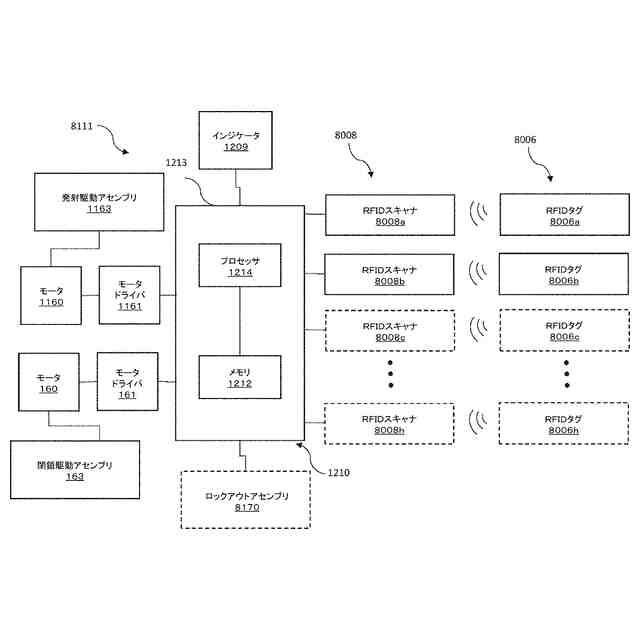

本開示の少なくとも１つの態様による、外科用ステープル留め器具用の別の制御システムを示す。

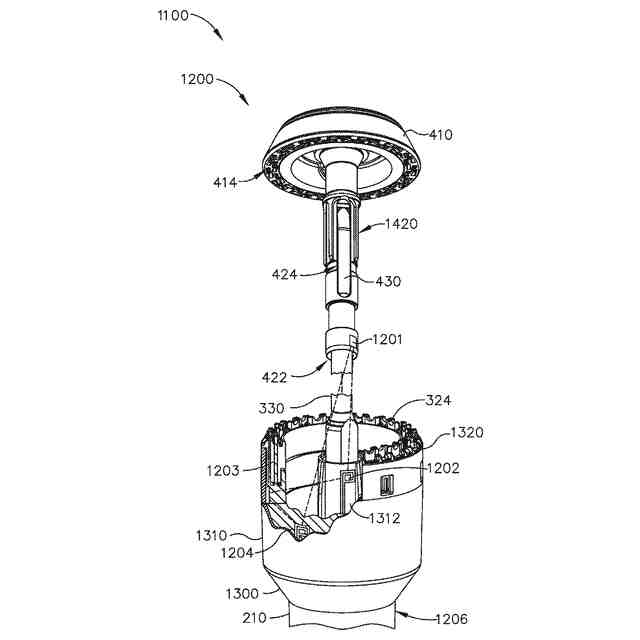

本開示の少なくとも１つの態様による、ステープル留めヘッドアセンブリ及びステープル留めヘッドアセンブリのトロカールに連結されているアンビルを示す。
本開示の少なくとも１つの態様による、ステープル留めヘッドアセンブリと不適切な着座方向にあるアンビルの部分横方向断面図を示す。
本開示の少なくとも１つの態様による、ステープル留めヘッドアセンブリと不適切な着座方向にあるアンビルの部分縦方向断面図を示す。
本開示の少なくとも１つの態様による、外科用ハブに通信可能に連結された外科用器具を示す。
本開示の少なくとも１つの態様による、外科用器具構成要素のデータの表を示す。
本開示の少なくとも１つの態様による、外科用器具及びユーザに関連付けられたＲＦＩＤタグを検出する外科用ハブの図を示す。
本開示の少なくとも１つの態様による、消耗デバイスに関連付けられたＲＦＩＤタグを検出するように構成されているＲＦＩＤスキャナを含む外科用器具の断面図を示す。
本開示の少なくとも１つの態様による、様々な外科用クリップタイプの表面の表を示す。
本開示の少なくとも１つの態様による、様々な外科用クリップタイプの機械的特性の表を示す。

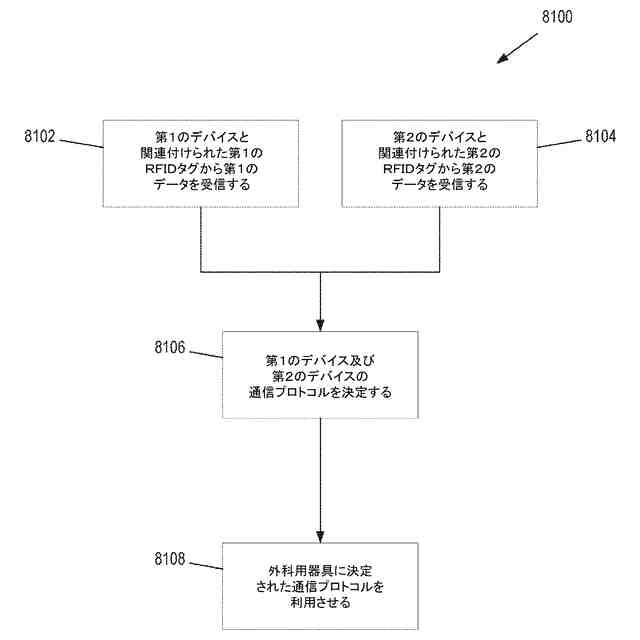

本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して外科用器具の通信プロトコルを決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して表示用の外科処置の情報を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介してユーザに合わせた情報を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して外科用器具構成要素の適合性を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、外科用クリップアプライヤのための第１のジョーアセンブリの斜視図を示す。
本開示の少なくとも１つの態様による、外科用クリップアプライヤのための第２のジョーアセンブリの斜視図を示す。
本開示の少なくとも１つの態様による、制御システムによって制御されて発射している様々な外科用クリップアプライヤの変位ストロークに対する力を示すグラフを示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して外科用器具の動作設定を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して消耗式による外科用器具の動作設定を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、制御システムによって制御されて発射している様々な外科用クリップアプライヤの変位ストロークに対する力を示すグラフを示す。
本開示の少なくとも１つの態様による、制御システムによって制御されて発射している様々な外科用クリップアプライヤの変位ストロークに対する長手方向カム負荷力を示すグラフを示す。
本開示の少なくとも１つの態様による、様々な外科用クリップタイプのスプリングバック特性を示すグラフを示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介してユーザに合わせた外科用器具の動作設定を決定するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ステープル高さウィジェットを含むグラフィカルユーザインターフェースを示す。
本開示の少なくとも１つの態様による、制御システムによって制御されて発射している外科用ステープラの変位ストロークに対する力を示すグラフを示す。
本開示の少なくとも１つの態様による、制御システムによって制御されて発射している外科用ステープラの時間に対する力を示すグラフを示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して操作パラメータを連続的に更新するためのプロセスの論理フロー図を示す。
本開示の少なくとも１つの態様による、ＲＦＩＤアセンブリを介して外科用器具のデフォルトの操作アルゴリズムを更新するためのプロセスの論理フロー図を示す。
【発明を実施するための形態】
【０００７】
本願の出願人は、本願と同日に出願された以下の米国特許出願を所有しており、これらは各々、それらの全体が参照により本明細書に組み込まれる。
・代理人整理番号ＥＮＤ９１４５ＵＳＮＰ１／１９０２３５－１Ｍ、発明の名称「ＭＥＴＨＯＤＦＯＲＡＵＴＨＥＮＴＩＣＡＴＩＮＧＴＨＥＣＯＭＰＡＴＩＢＩＬＩＴＹＯＦＡＳＴＡＰＬＥＣＡＲＴＲＩＤＧＥＷＩＴＨＡＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴ」、
・代理人整理番号ＥＮＤ９１４６ＵＳＮＰ１／１９０２３６、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＹＳＴＥＭＣＯＭＰＲＩＳＩＮＧＡＮＲＦＩＤＳＹＳＴＥＭ」、
・代理人整理番号ＥＮＤ９１４７ＵＳＮＰ１／１９０２３７、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＣＯＭＰＲＩＳＩＮＧＡＮＲＦＩＤＳＹＳＴＥＭＦＯＲＴＲＡＣＫＩＮＧＡＭＯＶＡＢＬＥＣＯＭＰＯＮＥＮＴ」、
・代理人整理番号ＥＮＤ９１４８ＵＳＮＰ１／１９０２３８、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＣＯＭＰＲＩＳＩＮＧＡＮＡＬＩＧＮＥＤＲＦＩＤＳＥＮＳＯＲ」、
・代理人整理番号ＥＮＤ９１２３ＵＳＮＰ１／１９０２３９、発明の名称「ＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＳＹＳＴＥＭＨＡＶＩＮＧＡＮＩＮＦＯＲＭＡＴＩＯＮＤＥＣＲＹＰＴＩＯＮＰＲＯＴＯＣＯＬ」、
・代理人整理番号ＥＮＤ９１２４ＵＳＮＰ１／１９０２４０、発明の名称「ＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＳＹＳＴＥＭＨＡＶＩＮＧＡＮＩＮＦＯＲＭＡＴＩＯＮＥＮＣＲＹＰＴＩＯＮＰＲＯＴＯＣＯＬ」、
・代理人整理番号ＥＮＤ９１２５ＵＳＮＰ１／１９０２４１、発明の名称「ＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＳＹＳＴＥＭＨＡＶＩＮＧＡＬＯＣＫＯＵＴＭＥＣＨＡＮＩＳＭＦＯＲＡＮＩＮＣＯＭＰＡＴＩＢＬＥＣＡＲＴＲＩＤＧＥ」、
・代理人整理番号ＥＮＤ９１２６ＵＳＮＰ１／１９０２４２、発明の名称「ＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＳＹＳＴＥＭＨＡＶＩＮＧＡＦＲＡＮＧＩＢＬＥＲＦＩＤＴＡＧ」、及び
・代理人整理番号ＥＮＤ９１２７ＵＳＮＰ１／１９０２４３、発明の名称「ＰＡＣＫＡＧＩＮＧＦＯＲＡＲＥＰＬＡＣＥＡＢＬＥＣＯＭＰＯＮＥＮＴＯＦＡＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＳＹＳＴＥＭ」。
【０００８】
本願の出願人は、本願と同日に出願された以下の米国特許出願を所有しており、これらは各々、それらの全体が参照により本明細書に組み込まれる。
・代理人整理番号ＥＮＤ９１１９ＵＳＮＰ１／１９０２４５－１Ｍ、発明の名称「ＭＥＴＨＯＤＯＦＵＳＩＮＧＭＵＬＴＩＰＬＥＲＦＩＤＣＨＩＰＳＷＩＴＨＡＳＵＲＧＩＣＡＬＡＳＳＥＭＢＬＹ」、
・代理人整理番号ＥＮＤ９１２０ＵＳＮＰ１／１９０２４６、発明の名称「ＭＥＣＨＡＮＩＳＭＳＦＯＲＰＲＯＰＥＲＡＮＶＩＬＡＴＴＡＣＨＭＥＮＴＳＵＲＧＩＣＡＬＳＴＡＰＬＩＮＧＨＥＡＤＡＳＳＥＭＢＬＹ」、
・代理人整理番号ＥＮＤ９１２１ＵＳＮＰ１／１９０２４７、発明の名称「ＭＥＣＨＡＮＩＳＭＳＦＯＲＭＯＴＯＲＣＯＮＴＲＯＬＡＤＪＵＳＴＭＥＮＴＳＯＦＡＭＯＴＯＲＩＺＥＤＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴ」、
・代理人整理番号ＥＮＤ９１２２ＵＳＮＰ１／１９０２４８、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＷＩＴＨＢＡＴＴＥＲＹＣＯＭＰＡＴＩＢＩＬＩＴＹＶＥＲＩＦＩＣＡＴＩＯＮＦＵＮＣＴＩＯＮＡＬＩＴＹ」、
・代理人整理番号ＥＮＤ９１３１ＵＳＮＰ１／１９０２４９、発明の名称「ＳＵＲＧＩＣＡＬＳＹＳＴＥＭＷＩＴＨＲＦＩＤＴＡＧＳＦＯＲＵＰＤＡＴＩＮＧＭＯＴＯＲＡＳＳＥＭＢＬＹＰＡＲＡＭＥＴＥＲＳ」、
・代理人整理番号ＥＮＤ９１３２ＵＳＮＰ１／１９０２５０、発明の名称「ＳＵＲＧＩＣＡＬＳＹＳＴＥＭＳＷＩＴＨＭＵＬＴＩＰＬＥＲＦＩＤＴＡＧＳ」、
・代理人整理番号ＥＮＤ９１４９ＵＳＮＰ１／１９０２５１、発明の名称「ＲＦＩＤＩＤＥＮＴＩＦＩＣＡＴＩＯＮＳＹＳＴＥＭＳＦＯＲＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳ」、
・代理人整理番号ＥＮＤ９１５０ＵＳＮＰ１／１９０２５２、発明の名称「ＲＦＩＤＩＤＥＮＴＩＦＩＣＡＴＩＯＮＳＹＳＴＥＭＳＦＯＲＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳ」、
・代理人整理番号ＥＮＤ９１５１ＵＳＮＰ１／１９０２５３、発明の名称「ＳＵＲＧＩＣＡＬＲＦＩＤＡＳＳＥＭＢＬＩＥＳＦＯＲＤＩＳＰＬＡＹＡＮＤＣＯＭＭＵＮＩＣＡＴＩＯＮ」、及び
・代理人整理番号ＥＮＤ９１５２ＵＳＮＰ１／１９０２５４、発明の名称「ＳＵＲＧＩＣＡＬＲＦＩＤＡＳＳＥＭＢＬＩＥＳＦＯＲＣＯＭＰＡＴＩＢＩＬＩＴＹＤＥＴＥＣＴＩＯＮ」。
【０００９】
本願の出願人は、２０１８年５月１日に出願された以下の米国特許出願を所有しており、これらはそれぞれの全内容が参照により本明細書に組み込まれる。
・米国特許仮出願第６２／６６５，１２９号、発明の名称「ＳＵＲＧＩＣＡＬＳＵＴＵＲＩＮＧＳＹＳＴＥＭＳ」、
・米国特許仮出願第６２／６６５，１３９号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＣＯＮＴＲＯＬＳＹＳＴＥＭＳ」、
・米国特許仮出願第６２／６６５，１７７号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＨＡＮＤＬＥＡＲＲＡＮＧＥＭＥＮＴＳ」、
・米国特許仮出願第６２／６６５，１２８号、発明の名称「ＭＯＤＵＬＡＲＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳ」、
・米国特許仮出願第６２／６６５，１９２号、発明の名称「ＳＵＲＧＩＣＡＬＤＩＳＳＥＣＴＯＲＳ」、及び
・米国特許仮出願第６２／６６５，１３４号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲ」。
【００１０】
本願の出願人は、２０１８年８月２４日に出願された以下の米国特許出願を所有しており、これらは各々、それぞれの全ての内容が参照により本明細書に組み込まれる。
・米国特許出願第１６／１１２，１２９号、発明の名称「ＳＵＲＧＩＣＡＬＳＵＴＵＲＩＮＧＩＮＳＴＲＵＭＥＮＴＣＯＮＦＩＧＵＲＥＤＴＯＭＡＮＩＰＵＬＡＴＥＴＩＳＳＵＥＵＳＩＮＧＭＥＣＨＡＮＩＣＡＬＡＮＤＥＬＥＣＴＲＩＣＡＬＰＯＷＥＲ」、
・米国特許出願第１６／１１２，１５５号、発明の名称「ＳＵＲＧＩＣＡＬＳＵＴＵＲＩＮＧＩＮＳＴＲＵＭＥＮＴＣＯＭＰＲＩＳＩＮＧＡＣＡＰＴＵＲＥＷＩＤＴＨＷＨＩＣＨＩＳＬＡＲＧＥＲＴＨＡＮＴＲＯＣＡＲＤＩＡＭＥＴＥＲ」、
・米国特許出願第１６／１１２，１６８号、発明の名称「ＳＵＲＧＩＣＡＬＳＵＴＵＲＩＮＧＩＮＳＴＲＵＭＥＮＴＣＯＭＰＲＩＳＩＮＧＡＮＯＮ－ＣＩＲＣＵＬＡＲＮＥＥＤＬＥ」、
・米国特許出願第１６／１１２，１８０号、発明の名称「ＥＬＥＣＴＲＩＣＡＬＰＯＷＥＲＯＵＴＰＵＴＣＯＮＴＲＯＬＢＡＳＥＤＯＮＭＥＣＨＡＮＩＣＡＬＦＯＲＣＥＳ」、
・米国特許出願第１６／１１２，１９３号、発明の名称「ＲＥＡＣＴＩＶＥＡＬＧＯＲＩＴＨＭＦＯＲＳＵＲＧＩＣＡＬＳＹＳＴＥＭ」、
・米国特許出願第１６／１１２，０９９号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＣＯＭＰＲＩＳＩＮＧＡＮＡＤＡＰＴＩＶＥＥＬＥＣＴＲＩＣＡＬＳＹＳＴＥＭ」、
・米国特許出願第１６／１１２，１１２号、発明の名称「ＣＯＮＴＲＯＬＳＹＳＴＥＭＡＲＲＡＮＧＥＭＥＮＴＳＦＯＲＡＭＯＤＵＬＡＲＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴ」、
・米国特許出願第１６／１１２，１１９号、発明の名称「ＡＤＡＰＴＩＶＥＣＯＮＴＲＯＬＰＲＯＧＲＡＭＳＦＯＲＡＳＵＲＧＩＣＡＬＳＹＳＴＥＭＣＯＭＰＲＩＳＩＮＧＭＯＲＥＴＨＡＮＯＮＥＴＹＰＥＯＦＣＡＲＴＲＩＤＧＥ」、
・米国特許出願第１６／１１２，０９７号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＹＳＴＥＭＳＣＯＭＰＲＩＳＩＮＧＢＡＴＴＥＲＹＡＲＲＡＮＧＥＭＥＮＴＳ」、
・米国特許出願第１６／１１２，１０９号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＹＳＴＥＭＳＣＯＭＰＲＩＳＩＮＧＨＡＮＤＬＥＡＲＲＡＮＧＥＭＥＮＴＳ」、
・米国特許出願第１６／１１２，１１４号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＹＳＴＥＭＳＣＯＭＰＲＩＳＩＮＧＦＥＥＤＢＡＣＫＭＥＣＨＡＮＩＳＭＳ」、
・米国特許出願第１６／１１２，１１７号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＹＳＴＥＭＳＣＯＭＰＲＩＳＩＮＧＬＯＣＫＯＵＴＭＥＣＨＡＮＩＳＭＳ」、
・米国特許出願第１６／１１２，０９５号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＡＬＯＣＫＡＢＬＥＥＮＤＥＦＦＥＣＴＯＲＳＯＣＫＥＴ」、
・米国特許出願第１６／１１２，１２１号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＡＳＨＩＦＴＩＮＧＭＥＣＨＡＮＩＳＭ」、
・米国特許出願第１６／１１２，１５１号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＡＳＹＳＴＥＭＦＯＲＡＲＴＩＣＵＬＡＴＩＯＮＡＮＤＲＯＴＡＴＩＯＮＣＯＭＰＥＮＳＡＴＩＯＮ」、
・米国特許出願第１６／１１２，１５４号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＡＢＩＡＳＥＤＳＨＩＦＴＩＮＧＭＥＣＨＡＮＩＳＭ」、
・米国特許出願第１６／１１２，２２６号、発明の名称「ＳＵＲＧＩＣＡＬＩＮＳＴＲＵＭＥＮＴＳＣＯＭＰＲＩＳＩＮＧＡＮＡＲＴＩＣＵＬＡＴＩＯＮＤＲＩＶＥＴＨＡＴＰＲＯＶＩＤＥＳＦＯＲＨＩＧＨＡＲＴＩＣＵＬＡＴＩＯＮＡＮＧＬＥＳ」、
・米国特許出願第１６／１１２，０６２号、発明の名称「ＳＵＲＧＩＣＡＬＤＩＳＳＥＣＴＯＲＳＡＮＤＭＡＮＵＦＡＣＴＵＲＩＮＧＴＥＣＨＮＩＱＵＥＳ」、
・米国特許出願第１６／１１２，０９８号、発明の名称「ＳＵＲＧＩＣＡＬＤＩＳＳＥＣＴＯＲＳＣＯＮＦＩＧＵＲＥＤＴＯＡＰＰＬＹＭＥＣＨＡＮＩＣＡＬＡＮＤＥＬＥＣＴＲＩＣＡＬＥＮＥＲＧＹ」、
・米国特許出願第１６／１１２，２３７号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲＣＯＮＦＩＧＵＲＥＤＴＯＳＴＯＲＥＣＬＩＰＳＩＮＡＳＴＯＲＥＤＳＴＡＴＥ」、
・米国特許出願第１６／１１２，２４５号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲＣＯＭＰＲＩＳＩＮＧＡＮＥＭＰＴＹＣＬＩＰＣＡＲＴＲＩＤＧＥＬＯＣＫＯＵＴ」、
・米国特許出願第１６／１１２，２４９号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲＣＯＭＰＲＩＳＩＮＧＡＮＡＵＴＯＭＡＴＩＣＣＬＩＰＦＥＥＤＩＮＧＳＹＳＴＥＭ」、
・米国特許出願第１６／１１２，２５３号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲＣＯＭＰＲＩＳＩＮＧＡＤＡＰＴＩＶＥＦＩＲＩＮＧＣＯＮＴＲＯＬ」、及び
・米国特許出願第１６／１１２，２５７号、発明の名称「ＳＵＲＧＩＣＡＬＣＬＩＰＡＰＰＬＩＥＲＣＯＭＰＲＩＳＩＮＧＡＤＡＰＴＩＶＥＣＯＮＴＲＯＬＩＮＲＥＳＰＯＮＳＥＴＯＡＳＴＲＡＩＮＧＡＵＧＥＣＩＲＣＵＩＴ」。
（【００１１】以降は省略されています）
