発明の名称車両
出願人トヨタ自動車株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類B60K 1/04 20190101AFI20250527BHJP(車両一般)
要約【課題】省スペース化を図りつつ、ワイヤーハーネスの配索構造とアッパーケースの防振構造とを両立できるようにする。
【解決手段】車両は、アッパーケースとロアケースとを含む電池ケースと、アッパーケースと対向するフレーム部材と、ワイヤーハーネスと、を備える。アッパーケースは、ケース側基準部位と比べてアッパーケースの内側に凹むように形成された第1のケース側部位を含む。フレーム部材は、第1のケース側部位と対向し、フレーム側基準部位と比べてフレーム部材の内側に凹むように形成された第1のフレーム側部位を含む。ワイヤーハーネスは、第1のケース側部位と第1のフレーム側部位との間隙を通過するように配置されており、ワイヤーハーネスの外周を覆う弾性部材によって形成された被覆部を含む。被覆部は、第1のケース側部位及び第1のフレーム側部位と接触し、且つ第1のケース側部位と第1のフレーム側部位との間に挟まれている。
【選択図】図3
特許請求の範囲【請求項１】
アッパーケースとロアケースとを含み、電池を収容する電池ケースと、
前記アッパーケースと対向するフレーム部材と、
ワイヤーハーネスと、
を備える車両であって、
前記アッパーケースは、第１のケース側部位を含み、
前記第１のケース側部位は、前記第１のケース側部位と連続し且つ前記フレーム部材と対向する前記アッパーケースの部位であるケース側基準部位と比べて、前記アッパーケースの内側に凹むように形成されており、
前記フレーム部材は、前記第１のケース側部位と対向する第１のフレーム側部位を含み、
前記第１のフレーム側部位は、前記第１のフレーム側部位と連続し且つ前記アッパーケースと対向する前記フレーム部材の部位であるフレーム側基準部位と比べて、前記フレーム部材の内側に凹むように形成されており、
前記ワイヤーハーネスは、前記第１のケース側部位と前記第１のフレーム側部位との間隙を通過するように配置されており、前記ワイヤーハーネスの外周を覆う弾性部材によって形成された被覆部を含み、
前記被覆部は、前記第１のケース側部位及び前記第１のフレーム側部位と接触し、且つ前記第１のケース側部位と前記第１のフレーム側部位との間に挟まれている
ことを特徴とする車両。
続きを表示（約 470 文字）【請求項２】
アッパーケースとロアケースとを含み、電池を収容する電池ケースと、
前記アッパーケースと対向するフレーム部材と、
ダンパー部材と、
を備える車両であって、
前記アッパーケースは、第２のケース側部位を含み、
前記第２のケース側部位は、前記第２のケース側部位と連続し且つ前記フレーム部材と対向する前記アッパーケースの部位であるケース側基準部位と比べて、前記フレーム部材の側に突出しており、
前記フレーム部材は、前記第２のケース側部位と対向する第２のフレーム側部位を含み、
前記第２のフレーム側部位は、前記第２のフレーム側部位と連続し且つ前記アッパーケースと対向する前記フレーム部材の部位であるフレーム側基準部位と比べて、前記アッパーケースの側に突出しており、
前記ダンパー部材は、前記第２のケース側部位及び前記第２のフレーム側部位のそれぞれと接触し、且つ前記第２のケース側部位と前記第２のフレーム側部位との間に挟まれている
ことを特徴とする車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パックを搭載する車両に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、電池パックを搭載する車両を開示している。この車両では、電池パックのアッパーケースの内部にケーブルが配置されている。また、アッパーケースの防振のために、アッパーケースと車両のフロアパネルとの間に介在するように弾性部材が配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１３５２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の車両では、ケーブル（ワイヤーハーネス）は、アッパーケースを有する電池ケースの内部に配置されている。このため、当該車両では、ワイヤーハーネスの配索構造とアッパーケースの防振構造とを個別に成立させることが必要となる。その結果、これらの構造を両立させるために確保されるスペースが大きくなっている。
【０００５】
本開示は、上述のような課題に鑑みてなされたものであり、省スペース化を図りつつ、ワイヤーハーネスの配索構造とアッパーケースの防振構造とを両立できるようにした車両を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る車両は、電池ケースと、フレーム部材と、ワイヤーハーネスと、を備える。電池ケースは、アッパーケースとロアケースとを含み、電池を収容している。フレーム部材は、アッパーケースと対向している。アッパーケースは、第１のケース側部位を含む。フレーム部材は、第１のケース側部位と対向する第１のフレーム側部位を含む。ワイヤーハーネスは、第１のケース側部位と第１のフレーム側部位との間隙を通過するように配置されており、ワイヤーハーネスの外周を覆う弾性部材によって形成された被覆部を含む。被覆部は、第１のケース側部位及び第１のフレーム側部位と接触し、且つ第１のケース側部位と第１のフレーム側部位との間に挟まれている。
【０００７】
車両は、ダンパー部材をさらに備えてもよい。アッパーケースは、フレーム部材の側に突出した第２のケース側部位を含んでもよい。フレーム部材は、第２のケース側部位と対向し、アッパーケースの側に突出した第２のフレーム側部位を含んでもよい。そして、ダンパー部材は、第２のケース側部位及び第２のフレーム側部位のそれぞれと接触し、且つ第２のケース側部位と第２のフレーム側部位との間に挟まれていてもよい。
【０００８】
電池ケースは、アッパーケースとロアケースとの間に配置され且つアッパーケースを支持する複数の支持部を含んでもよい。複数の支持部は、第１のケース側部位を支持する第１の支持部と、第１の支持部とは異なり、第２のケース側部位を支持する第２の支持部と、を含んでもよい。
【発明の効果】
【０００９】
本開示に係る車両によれば、省スペース化を図りつつ、ワイヤーハーネスの配索構造とアッパーケースの防振構造とを両立できるようになる。
【図面の簡単な説明】
【００１０】

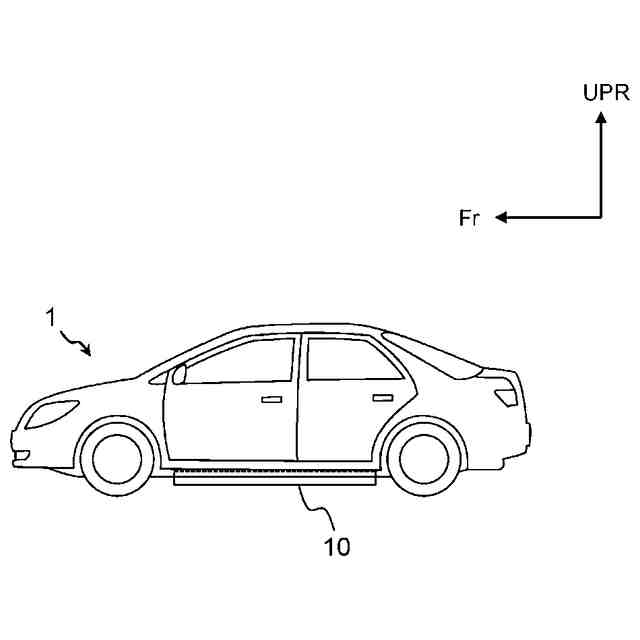

実施の形態に係る車両の一例を説明するための図である。

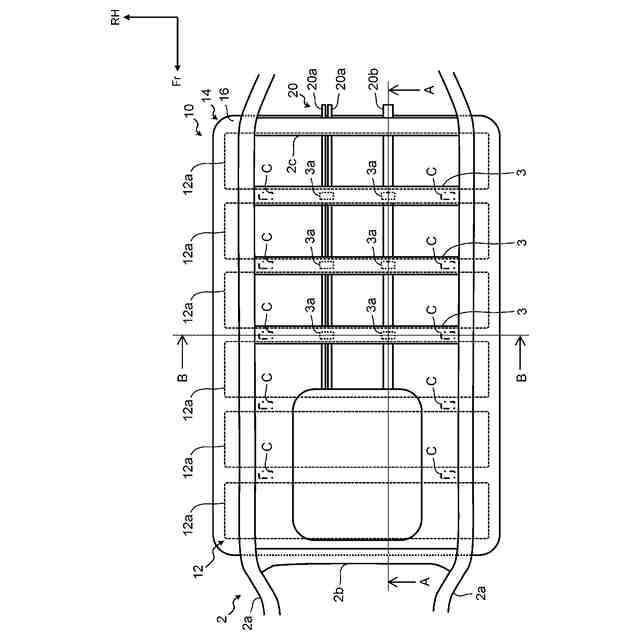

図１に示す電池パックの搭載に関する基本構造を説明するための図である。

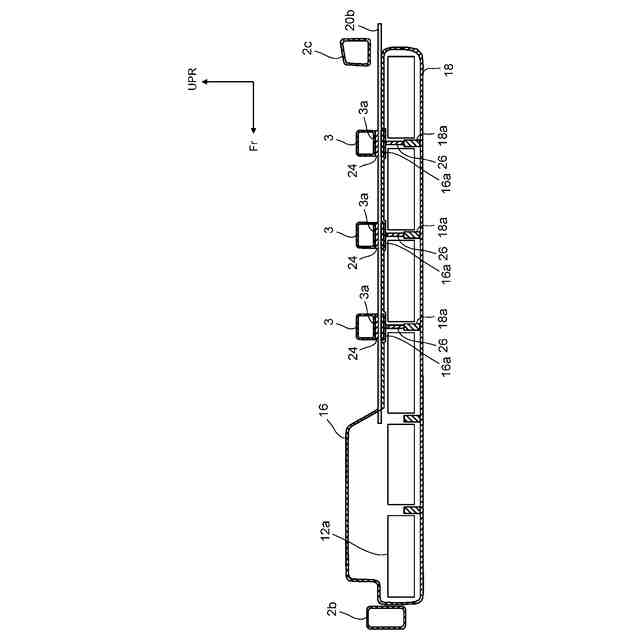

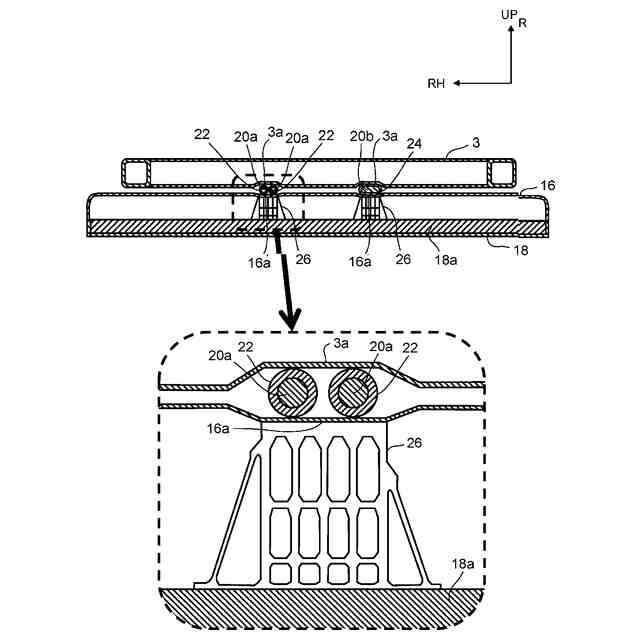

図２中のＡ－Ａ線断面を示す図である。

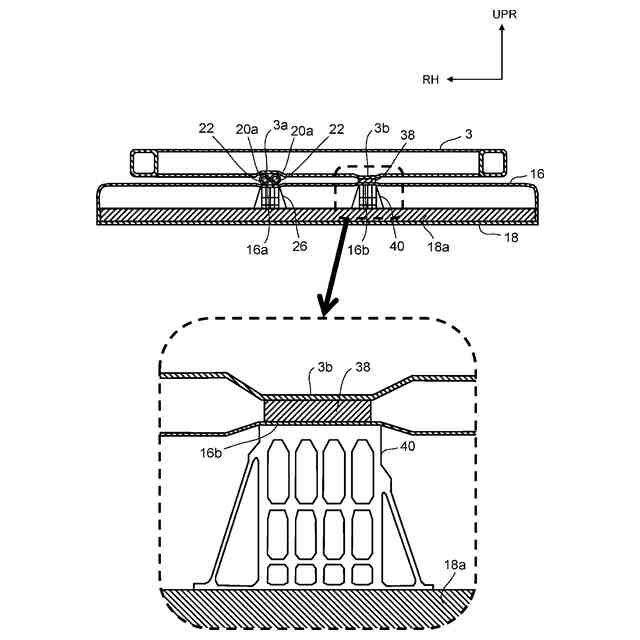

図２中のＢ－Ｂ線断面を示す図である。

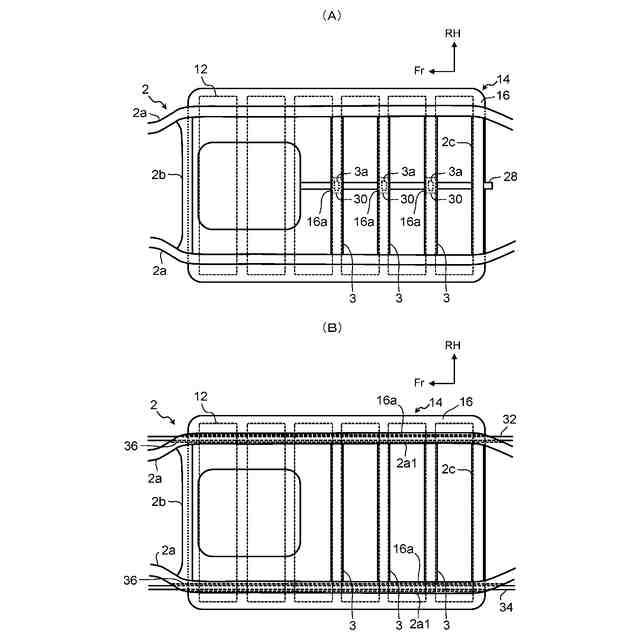

実施の形態に係る配索構造及び防振構造の他の適用例を示す図である。
実施の形態に係る第２の防振構造を説明するための図である。
【発明を実施するための形態】
