公開番号2025084664
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2024072297
出願日2024-04-26
発明の名称ボトルの蓋構造
出願人深せん市中旻科技有限公司
代理人個人,個人,個人,個人
主分類B65D 47/06 20060101AFI20250527BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ストローを常に折り曲げて保持でき、液漏れを回避でき、使用者の体験感を向上できるボトルの蓋構造を提供する。
【解決手段】ストロー11が折り曲げられた場合に係止アセンブリ3は本体蓋1の径方向に沿って移動できることで、挿着係止部151に挿着係止される。水を飲む必要がない場合に、本発明は係止アセンブリとストローの側壁の挿着係止部との相互嵌合を採用して、ストローを常に折り曲げて保持させることができる。

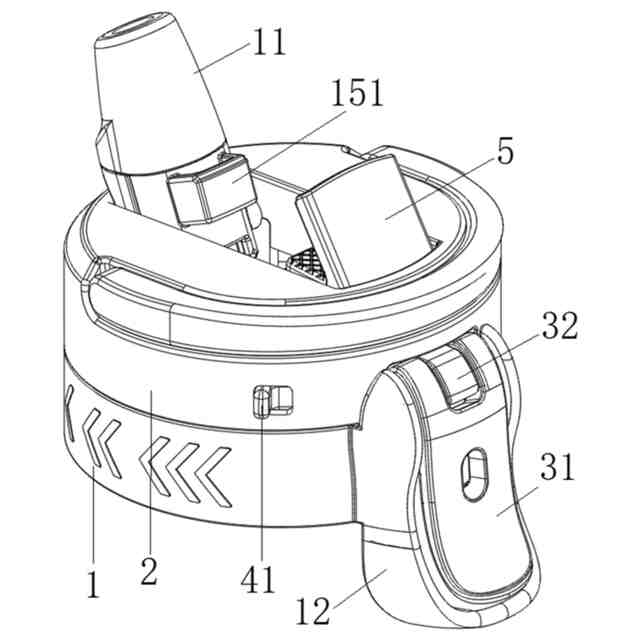

【選択図】図1
特許請求の範囲【請求項１】

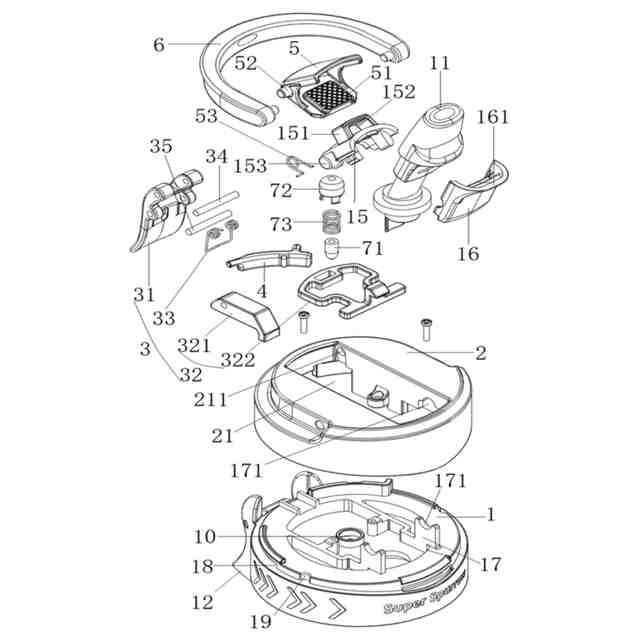

ストロー（１１）が装着された本体蓋（１）であって、前記ストロー（１１）の側壁に挿着係止部（１５１）が設けられる本体蓋（１）と、
前記本体蓋（１）に係合される上蓋（２）であって、前記上蓋（２）に前記ストロー（１１）を延出させるための開口部（２１）が構成される上蓋（２）と、
前記本体蓋（１）と前記上蓋（２）との間に設けられる係止アセンブリ（３）であって、前記ストロー（１１）が折り曲げられた場合に、前記係止アセンブリ（３）は前記本体蓋（１）の径方向に沿って移動できることで、前記挿着係止部（１５１）に挿着係止され、前記係止アセンブリ（３）は押圧される時に前記挿着係止部（１５１）と分離して係止解除することができる係止アセンブリ（３）と、を含む、
ことを特徴とするボトルの蓋構造。
続きを表示（約 2,400 文字）【請求項２】

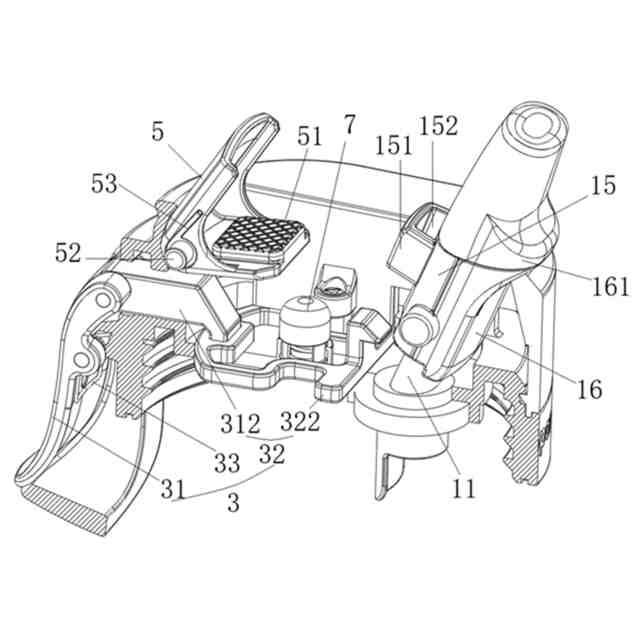

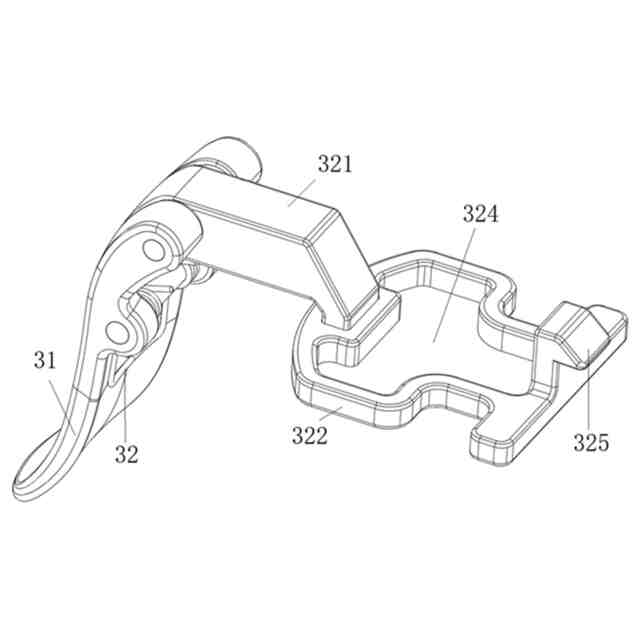

前記係止アセンブリ（３）は引き手（３１）、係止ピン（３２）及び第１の弾性部材（３３）を含み、前記引き手（３１）は前記本体蓋（１）の外壁に回転可能に設けられ、前記係止ピン（３２）は前記本体蓋（１）と前記上蓋（２）との間に径方向に沿って移動可能に設けられ、前記係止ピン（３２）の一端は前記本体蓋（１）の外部まで貫通し、且つ前記引き手（３１）に回転可能に接続され、前記第１の弾性部材（３３）は前記引き手（３１）と前記本体蓋（１）との間に設けられて、前記係止ピン（３２）を径方向に沿って内向きに移動するように駆動する、
ことを特徴とする請求項１に記載のボトルの蓋構造。
【請求項３】
前記ストロー（１１）の外周に第１の係合部材（１５）及び第２の係合部材（１６）が係合され、前記挿着係止部（１５１）は第１の係合部材（１５）又は第２の係合部材（１６）に構成され、前記挿着係止部（１５１）は前記ストロー（１１）の前記引き手（３１）に向かった側に位置し、前記挿着係止部（１５１）は挿設孔（１５２）を有し、前記ストロー（１１）が折り曲げられた場合に、前記係止ピン（３２）は前記本体蓋（１）の径方向に沿って前記挿設孔（１５２）内に挿着係止され、前記引き手（３１）を押圧する時に、前記係止ピン（３２）は前記挿設孔（１５２）内から退出する、
ことを特徴とする請求項２に記載のボトルの蓋構造。
【請求項４】
前記第１の係合部材（１５）又は第２の係合部材（１６）の外壁に第１の回転軸（１５３）が設けられ、前記本体蓋（１）は前記上蓋（２）まで延在する第１の支持部（１７）を有し、前記第１の支持部（１７）の端部及び／又は前記上蓋（２）に前記第１の回転軸（１５３）を挿着するための第１の装着溝（１７１）が構成される、
ことを特徴とする請求項３に記載のボトルの蓋構造。
【請求項５】
前記第１の係合部材（１５）の前記第２の係合部材（１６）に向かった口部に第１のフック（１５４）が構成され、前記第２の係合部材（１６）の第１の係合部材（１５）に向かった口部に第２のフック（１６２）が構成され、前記第１のフック（１５４）は前記第２のフック（１６２）に掛設係止され、及び／又は、前記第１の係合部材（１５）又は前記第２の係合部材（１６）の外周は押動突起縁（１６１）を有し、前記押動突起縁（１６１）は前記ストロー（１１）の前記係止アセンブリ（３）から離れた側に位置し、前記押動突起縁（１６１）は前記開口部（２１）の外部に位置する、
ことを特徴とする請求項３に記載のボトルの蓋構造。
【請求項６】
前記本体蓋（１）に保護構造（１２）が設けられ、前記保護構造（１２）は前記引き手（３１）を回って設けられ、

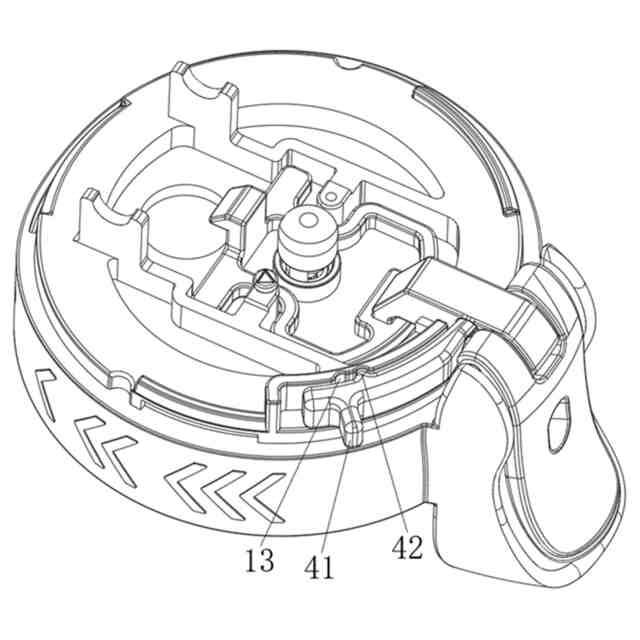

及び／又は、前記本体蓋（１）と前記上蓋（２）との間に安全ロック（４）がさらに設けられ、前記安全ロック（４）は前記上蓋（２）の外部に延出する押動突起（４１）を有し、前記係止ピン（３２）は前記ストロー（１１）が折り曲げられた場合に前記安全ロック（４）を挿着させ係止させるための係止孔（３２３）を有する、
ことを特徴とする請求項２に記載のボトルの蓋構造。
【請求項７】
前記開口部（２１）に防塵蓋（５）が回転可能に設けられ、前記防塵蓋（５）の開き方向は前記ストロー（１１）の折り曲げ方向と逆であり、前記防塵蓋（５）は前記ストロー（１１）が折り曲げられた時にそれに当接する押動部（５１）を有することで、前記防塵蓋（５）は前記ストロー（１１）と嵌合して前記開口部（２１）を閉じ、前記ストロー（１１）及び前記引き手（３１）は前記防塵蓋（５）の両側に設けられる、
ことを特徴とする請求項２に記載のボトルの蓋構造。
【請求項８】

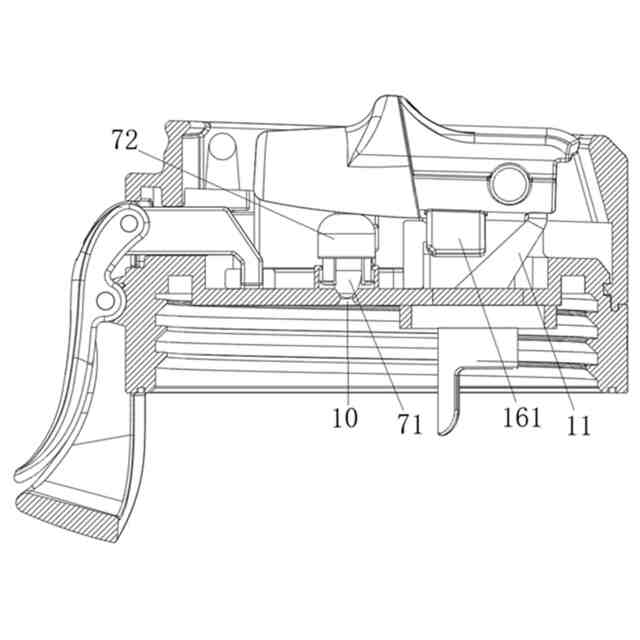

前記本体蓋（１）に吸気孔（１０）が開設され、前記吸気孔（１０）の前記上蓋（２）に向かった側に封止弁（７）が設けられ、前記係止アセンブリ（３）が前記挿着係止部（１５１）に挿着係止された時に、前記ストロー（１１）は前記封止弁（７）に前記吸気孔（１０）を閉じるようにさせることができる、
ことを特徴とする請求項１に記載のボトルの蓋構造。
【請求項９】

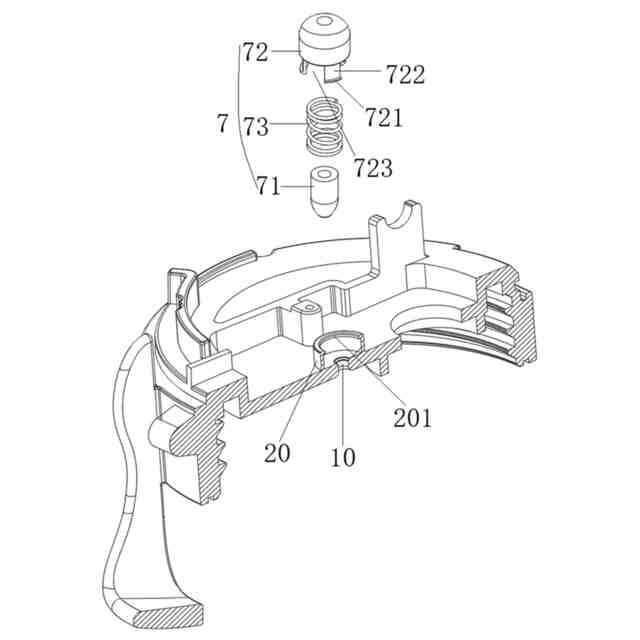

前記本体蓋（１）の前記上蓋（２）に向かった側に前記吸気孔（１０）を回った装着管（２０）が構成され、前記封止弁（７）は封止ヘッド（７１）、係着部（７２）及び第３の弾性部材（７３）を含み、前記装着管（２０）の内壁に環状遮断部（２０１）が設けられ、前記係着部（７２）は前記封止ヘッド（７１）に接続され、且つ前記本体蓋（１）から離れた口部から前記装着管（２０）内に順次装着され、前記第３の弾性部材（７３）は前記係着部（７２）と前記本体蓋（１）との間に挟持され、前記係着部（７２）の外周に環状掛設部（７２１）が設けられ、前記環状掛設部（７２１）は前記環状遮断部（２０１）の前記本体蓋（１）に向かった側に位置し、前記環状掛設部（７２１）の外径は前記環状遮断部（２０１）の内径よりも大きい、
ことを特徴とする請求項８に記載のボトルの蓋構造。
【請求項１０】
前記係着部（７２）の前記本体蓋（１）に向かった端部に挿着管（７２２）が構成され、前記環状掛設部（７２１）は前記挿着管（７２２）の外周に設けられ、前記挿着管（７２２）は軸方向に沿って延在する複数の収縮溝（７２３）を有し、前記収縮溝（７２３）は前記挿着管（７２２）から前記本体蓋（１）の端部に向かって前記環状掛設部（７２１）の前記本体蓋（１）から離れた側まで延在し、前記収縮溝（７２３）は前記環状掛設部（７２１）を貫通する、
ことを特徴とする請求項９に記載のボトルの蓋構造。

発明の詳細な説明【技術分野】
【０００１】
本発明はボトル製造技術の分野に関し、特にボトルの蓋構造に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
現在、市場におけるボトルには前置ボタンによって上蓋を開き、上蓋が閉じてストローを押えて折り曲げるものが多い。当該構造の水封止方式は、上蓋が長期間に圧力を受け、上蓋の変位変形を引き起こしやすく、したがって、当該構造は長期間に使用されると水漏れを引き起こす。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、従来のボトルの蓋が長期間に使用されると水封止効果が悪くなるという課題を解決するために、ボトルの蓋構造を提供することに目的がある。
【課題を解決するための手段】
【０００４】
上記課題を解決するために、本願の一態様によれば、本発明の実施形態はボトルの蓋構造を提供し、当該ボトルの蓋構造は、
ストローが装着された本体蓋であって、ストローの側壁に挿着係止部が設けられる本体蓋と、
本体蓋に係合される上蓋であって、上蓋にストローを延出させるための開口部が構成される上蓋と、
本体蓋と上蓋との間に設けられる係止アセンブリであって、ストローが折り曲げられた場合に、係止アセンブリは本体蓋の径方向に沿って移動できることで、挿着係止部に挿着係止され、係止アセンブリは押圧される時に挿着係止部と分離して係止解除することができる係止アセンブリと、を含む。
【０００５】
いくつかの実施形態において、係止アセンブリは引き手、係止ピン及び第１の弾性部材を含み、引き手は本体蓋の外壁に回転可能に設けられ、係止ピンは本体蓋と上蓋との間に径方向に沿って移動可能に設けられ、係止ピンの一端は本体蓋の外部まで貫通し、且つ引き手に回転可能に接続され、第１の弾性部材は引き手と本体蓋との間に設けられて、係止ピンを径方向に沿って内向きに移動するように駆動する。
【０００６】
いくつかの実施形態において、ストローの外周に第１の係合部材及び第２の係合部材が係合され、挿着係止部は第１の係合部材又は第２の係合部材に構成され、挿着係止部はストローの引き手に向かった側に位置し、挿着係止部は挿設孔を有し、ストローが折り曲げられた場合に、係止ピンは本体蓋の径方向に沿って挿設孔内に挿着係止され、引き手を押圧する時に、係止ピンは挿設孔内から退出する。
【０００７】
いくつかの実施形態において、第１の係合部材又は第２の係合部材の外壁に第１の回転軸が設けられ、本体蓋は上蓋まで延在する第１の支持部を有し、第１の支持部の端部及び／又は上蓋に第１の回転軸を挿着するための第１の装着溝が構成される。
【０００８】
いくつかの実施形態において、第１の係合部材の第２の係合部材に向かった口部に第１のフックが構成され、第２の係合部材の第１の係合部材に向かった口部に第２のフックが構成され、第１のフックは第２のフックに掛設係止され、及び／又は、第１の係合部材又は第２の係合部材の外周は押動突起縁を有し、押動突起縁はストローの係止アセンブリから離れた側に位置し、押動突起縁は開口部の外部に位置する。
【０００９】
いくつかの実施形態において、本体蓋に保護構造が設けられ、保護構造は引き手を回って設けられ、及び／又は、本体蓋と上蓋との間に安全ロックがさらに設けられ、安全ロックは上蓋の外部に延出する押動突起を有し、係止ピンはストローが折り曲げられた時に安全ロックを挿着係止させるための係止孔を有する。
【００１０】
いくつかの実施形態において、開口部に防塵蓋が回転可能に設けられ、防塵蓋の開き方向はストローの折り曲げ方向と逆であり、防塵蓋はストローが折り曲げられた時にそれに当接する押動部を有することで、防塵蓋はストローと嵌合して開口部を閉じ、ストロー及び引き手は防塵蓋の両側に設けられる。
（【００１１】以降は省略されています）
