公開番号2025083909
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197571
出願日2023-11-21
発明の名称リヤシートのシートバックカバー及びリヤシート
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60N 2/58 20060101AFI20250526BHJP(車両一般)
要約【課題】シートバックの背面に設けられるカーペットのシート幅方向の端末部の上端部がトリムカバーのサイドマチの上端部に縫製される構成において、カーペットのシート幅方向の端末部の剛性差を少なくする。

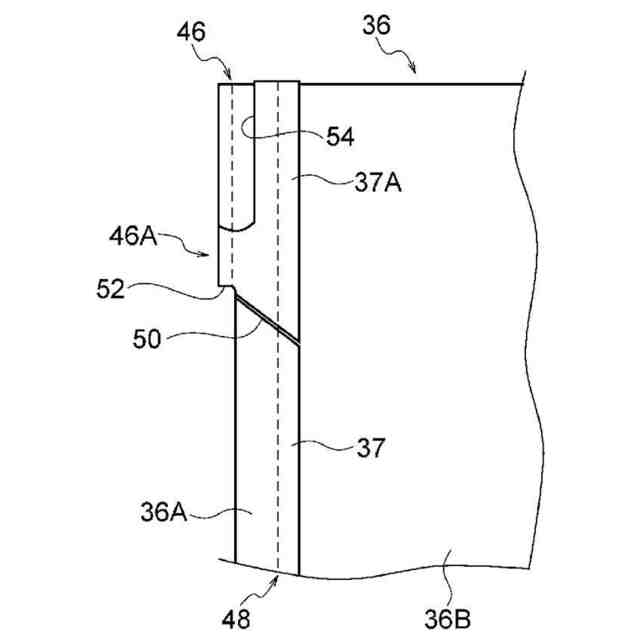

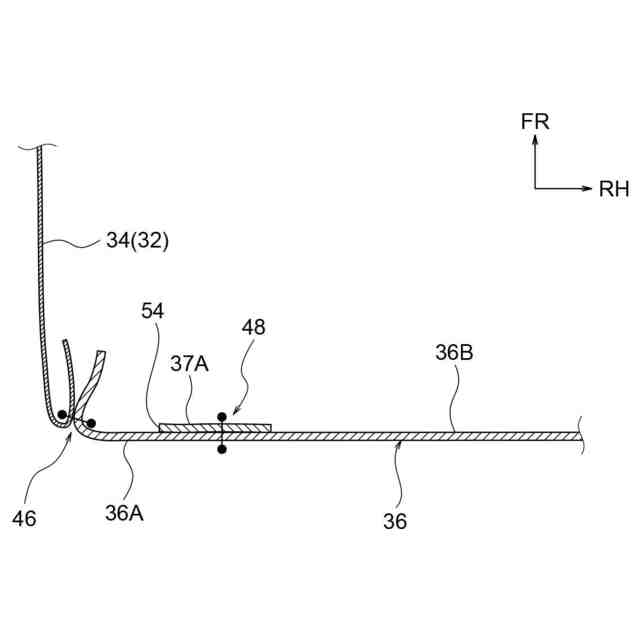

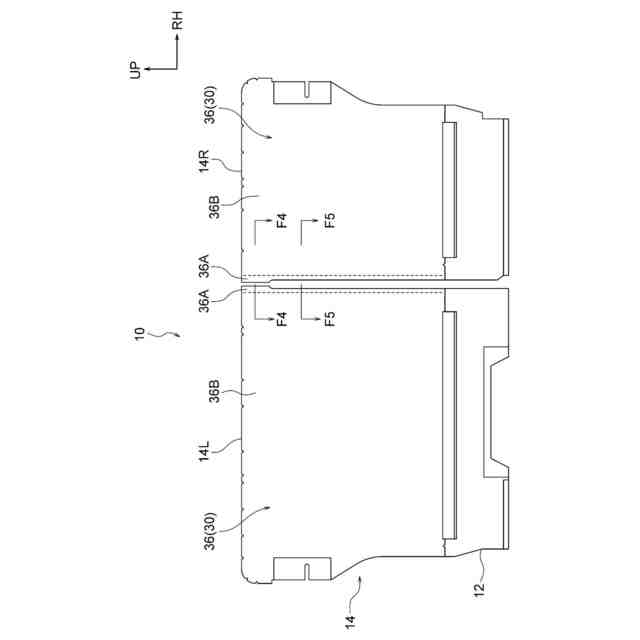

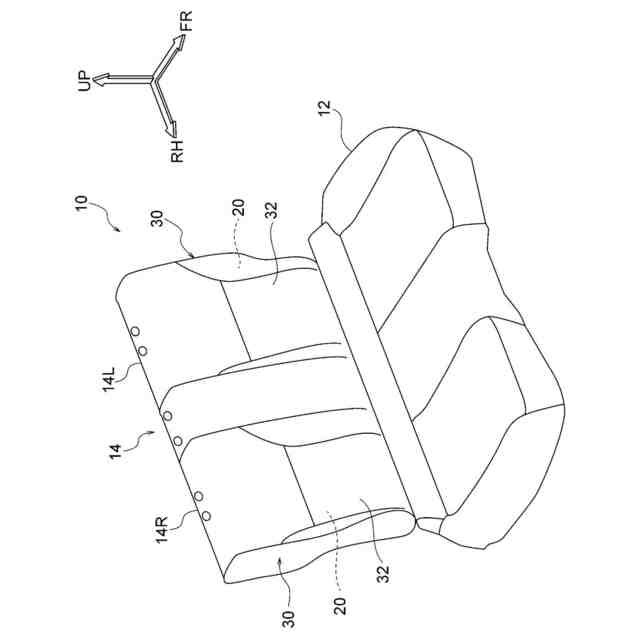

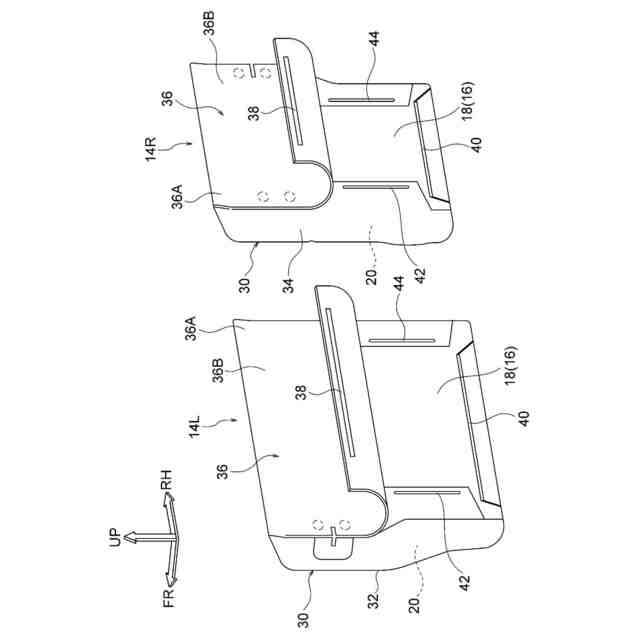

【解決手段】リヤシート10のシートバックカバー30は、シートバックパッド20に被せられるトリムカバー32と、シートバック14の背面に配置されるカーペット36とを備えている。トリムカバー32は、シートバックパッド20の側面を覆うサイドマチ34を有する。カーペット36はシート幅方向の端末部36Aの上端部にサイドマチ34の上端部と縫製された縫製部46を有すると共に、端末部36Aが折縫いされた折縫部48を有している。折縫部48の上端部は、縫製部46に対してシート幅方向の内側に並んで配置されている。
【選択図】図7
特許請求の範囲【請求項１】
リヤシートのシートバックのシートバックパッドに被せられると共に、前記シートバックパッドの側面を覆うサイドマチを有するトリムカバーと、
前記シートバックの背面に配置され、シート幅方向の端末部の上端部に前記サイドマチの上端部と縫製された縫製部を有すると共に、前記端末部が折縫いされた折縫部を有し、当該折縫部の上端部が前記縫製部に対してシート幅方向の内側に並んで配置されたカーペットと、
を備えたリヤシートのシートバックカバー。
続きを表示（約 450 文字）【請求項２】
前記折縫部は、前記端末部の一部が前記カーペットの本体部側へ折り返された折返部を有しており、
前記折返部は、前記縫製部より前記シートバックの下方側に配置された切込みによってシートバックの上下方向に分割されている請求項１に記載のリヤシートのシートバックカバー。
【請求項３】
前記折返部の上部には、前記カーペットの上端から前記カーペットの下端側へ向けて切込まれたスリットが形成されており、
前記縫製部の上部及び上下方向中間部では、前記カーペットの前記端末部が１枚の状態で前記サイドマチと縫製されており、前記縫製部の下部では、前記端末部が２枚に折り重ねられた状態で前記サイドマチと縫製されている請求項２に記載のリヤシートのシートバックカバー。
【請求項４】
車両の乗員が着座するシートクッションと、
請求項１又は請求項２に記載のリヤシートのシートバックカバーを有し、前記乗員の背部を支持するシートバックと、
を備えたリヤシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リヤシートに関し、特にシートバックのカバーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
下記特許文献１に開示されたシートバック構造では、前倒し可能なシートバックの背面に、ラゲッジルームの床面を構成するカーペットが設けられている。カーペットのシート幅方向の端末部は、シートカバー（トリムカバー）のシート幅方向の端末部に縫製されている。
【先行技術文献】
【特許文献】
【０００３】
実開平３－５５３３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シートバックの背面に設けられるカーペットのシート幅方向の端末部の上端部がトリムカバーのサイドマチの上端部に縫製され、当該縫製部よりシートバックの下方側でカーペットの端末部が折縫いされる場合がある。その場合、カーペットにおいて折縫いされている部分と折縫いされていない部分とに剛性差があり、折縫いされていない部分が変形しやすいため、当該部分にシワが発生する。また、カーペットにおいてサイドマチに縫製されている部分と縫製されずに折縫いされている部分の境目が、トリムカバーのカバーリング時に破れやすくなる。
【０００５】
本発明は、シートバックの背面に設けられるカーペットのシート幅方向の端末部の上端部がトリムカバーのサイドマチの上端部に縫製される構成において、カーペットのシート幅方向の端末部の剛性差を少なくすることができるリヤシートのシートバックカバー及びリヤシートを得ることを目的とする。
【課題を解決するための手段】
【０００６】

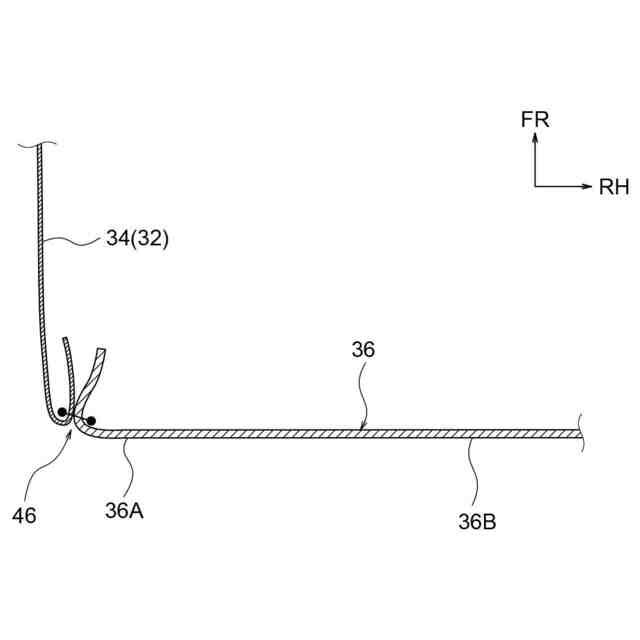

第１の態様のリヤシートのシートバックカバーは、リヤシートのシートバックのシートバックパッドに被せられると共に、前記シートバックパッドの側面を覆うサイドマチを有するトリムカバーと、前記シートバックの背面に配置され、シート幅方向の端末部の上端部に前記サイドマチの上端部と縫製された縫製部を有すると共に、前記端末部が折縫いされた折縫部を有し、当該折縫部の上端部が前記縫製部に対してシート幅方向の内側に並んで配置されたカーペットと、を備えている。
【０００７】
第１の態様のリヤシートのシートバックカバーによれば、リヤシートのシートバックのシートバックパッドに被せられるトリムカバーは、シートバックパッドの側面を覆うサイドマチを有している。シートバックの背面に配置されるカーペットは、シート幅方向の端末部の上端部に、サイドマチの上端部と縫製された縫製部を有している。このカーペットは、上記の端末部が折縫いされた折縫部を有している。この折縫部の上端部は、上記の縫製部に対してシート幅方向の内側に並んで配置されている。つまり、カーペットのシート幅方向の端末部において、上記の縫製部が配置された高さにも折縫部が設けられている。これにより、上記の端末部の剛性差を少なくすることができる。
【０００８】

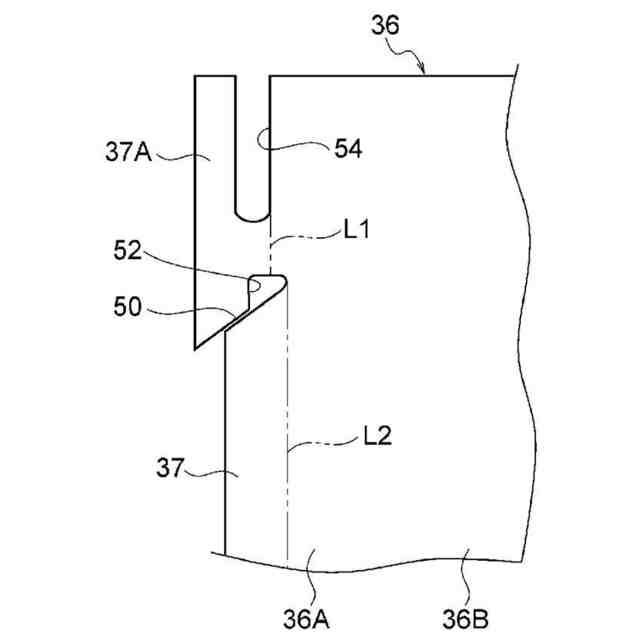

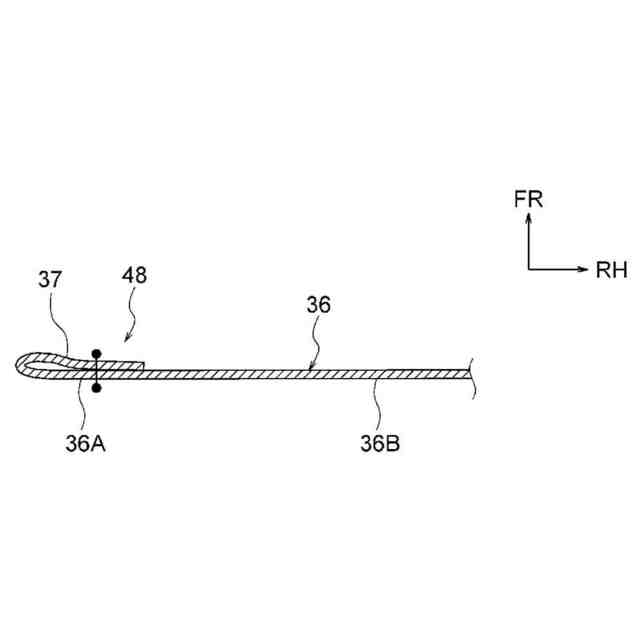

第２の態様のリヤシートのシートバックカバーは、第１の態様において、前記折縫部は、前記端末部の一部が前記カーペットの本体部側へ折り返された折返部を有しており、前記折返部は、前記縫製部より前記シートバックの下方側に配置された切込みによってシートバックの上下方向に分割されている。
【０００９】
第２の態様のリヤシートのシートバックカバーによれば、カーペットのシート幅方向の端末部に設けられた折縫部は、前記端末部の一部がカーペットの本体部側へ折り返された折返部を有している。この折返部は、上記端末部に設けられた縫製部よりシートバックの下方側に配置された切込みによってシートバックの上下方向に分割されている。これにより、切込みに対するシートバックの上側と下側とで折返部の折り返し位置を変えることができる。その結果、例えば縫製部と折縫部とのシート幅方向の配置の自由度が向上し、カーペットのシート幅方向の端末部の外観が良好になる。
【００１０】
第３の態様のリヤシートのシートバックカバーは、第１の態様又は第２の態様において、前記折返部の上部には、前記カーペットの上端から前記カーペットの下端側へ向けて切込まれたスリットが形成されており、前記縫製部の上部及び上下方向中間部では、前記カーペットの前記端末部が１枚の状態で前記サイドマチと縫製されており、前記縫製部の下部では、前記端末部が２枚に折り重ねられた状態で前記サイドマチと縫製されている。
（【００１１】以降は省略されています）
