公開番号2025083594
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025045865,2023006869
出願日2025-03-19,2023-01-19
発明の名称マルチポートバルブ
出願人株式会社不二工機
代理人弁理士法人太陽国際特許事務所
主分類F16K 11/085 20060101AFI20250523BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】マルチポートバルブにおいて、多彩な流路レイアウトを可能にする。

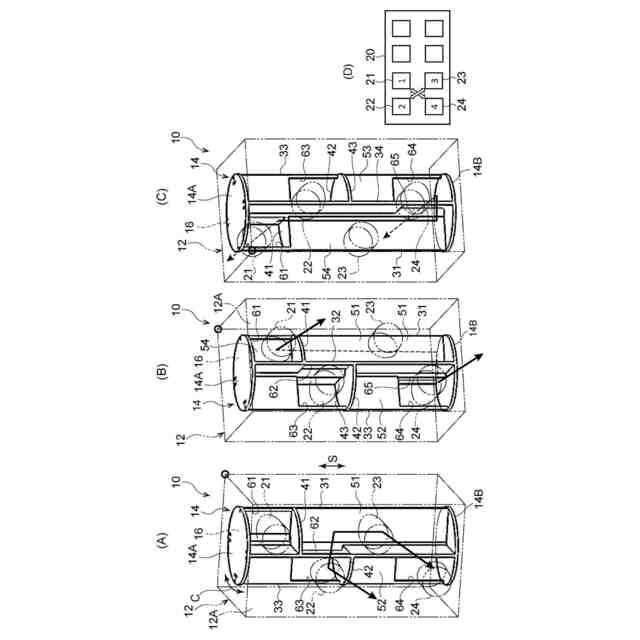

【解決手段】マルチポートバルブ10は、円筒状の空間16にそれぞれ連通しその軸方向Sに配置され同一方向を向いた少なくとも4つのポートを有するハウジング12と、空間16内に配置されて回転可能とされ、4つのポートを軸方向の並び順に第1ポート21、第2ポート22、第3ポート23及び第4ポート24とすると、空間16内での角度位置に応じて、第1ポート21と第3ポート23とを接続し第2ポート22と第4ポート24とを接続する第1モード、第1ポート21と第4ポート24とを接続し第2ポート22と第3ポート23とを接続する第2モード、並びに第1ポート21と第2ポート22とを接続し第3ポート23と第4ポート24とを接続する第3モードの切換モードのうち一つを選択する弁体14と、を有し、弁体の各ポートに面していない領域を利用する切換モードを有する。
【選択図】図1
特許請求の範囲【請求項１】
内部に円筒状の空間が設けられ、前記空間にそれぞれ連通し前記空間の軸方向に配置され同一方向を向いた少なくとも４つのポートを有するハウジングと、
前記空間内に配置され、前記空間の周方向に回転可能とされ、前記４つのポートを軸方向の並び順に第１ポート、第２ポート、第３ポート及び第４ポートとすると、前記空間内での角度位置に応じて、前記第１ポートと前記第３ポートとを接続すると共に前記第２ポートと前記第４ポートとを接続する第１モード、前記第１ポートと前記第４ポートとを接続すると共に前記第２ポートと前記第３ポートとを接続する第２モード、並びに前記第１ポートと前記第２ポートとを接続すると共に前記第３ポートと前記第４ポートとを接続する第３モードの３つの切換モードのうち一つを選択する弁体と、
を有し、
前記弁体の前記第１ポート、前記第２ポート、前記第３ポート及び前記第４ポートに面していない領域を利用する切換モードを有するマルチポートバルブ。
続きを表示（約 1,700 文字）【請求項２】
前記４つのポートは、前記空間の軸方向に千鳥状に配置されている請求項１のマルチポートバルブ。
【請求項３】
前記弁体は、
前記空間の軸方向に延び、前記空間を周方向に順に仕切る第１周方向仕切り、第２周方向仕切り、第３周方向仕切り及び第４周方向仕切りと、
前記第１周方向仕切りと前記第２周方向仕切りとで区画される第１領域を前記第１ポートと前記第２ポートの間で軸方向に仕切る第１軸方向仕切りと、
前記第２周方向仕切りと前記第３周方向仕切りとで区画される第２領域を前記第２ポートと前記第３ポートの間で軸方向に仕切る第２軸方向仕切りと、
前記第３周方向仕切りと前記第４周方向仕切りとで区画される第３領域を前記第２ポートと前記第３ポートの間で軸方向に仕切る第３軸方向仕切りと、を有し、
前記第１周方向仕切りにおける前記第１軸方向仕切りより軸方向の前記第１ポート側には、前記第４周方向仕切りと前記第１周方向仕切りにより区画される第４領域と前記第１軸方向仕切りより軸方向の前記第１ポート側の前記第１領域とを連通させる第１通路が設けられ、
前記第２周方向仕切りにおける前記第１軸方向仕切りと前記第２軸方向仕切りの間には、前記第１軸方向仕切りより軸方向の前記第２ポート側の前記第１領域と前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域とを連通させる第２通路が設けられ、
前記第３周方向仕切りにおける前記第２軸方向仕切りより軸方向の前記第２ポート側には、前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域と前記第３軸方向仕切りより軸方向の前記第２ポート側の前記第３領域とを連通させる第３通路が設けられ、
前記第３周方向仕切りにおける前記第２軸方向仕切りより軸方向の前記第３ポート側には、前記第２軸方向仕切りより軸方向の前記第３ポート側の前記第２領域と前記第３軸方向仕切りより前記第３ポート側の前記第３領域とを連通させる第４通路が設けられ、
前記第４周方向仕切りにおける前記第３軸方向仕切りより軸方向の前記第３ポート側には、前記第３軸方向仕切りより軸方向の前記第３ポート側の前記第３領域と、前記第４領域とを連通させる第５通路が設けられている、請求項１に記載のマルチポートバルブ。
【請求項４】
前記第１周方向仕切りが前記第１ポート及び前記第３ポートと、前記第２ポート及び前記第４ポートの間の角度位置にある前記第１モードでは、前記第１ポートと第３ポートは前記第４領域を通じて接続され、前記第２ポートと前記第４ポートは前記第１軸方向仕切りより軸方向の第２ポート側の前記第１領域を通じて接続され、
前記第２周方向仕切りが前記第１ポート及び前記第３ポートと、前記第２ポート及び前記第４ポートの間の角度位置にある前記第２モードでは、前記第２ポートと前記第３ポートは、前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域、前記第２通路、及び前記第１軸方向仕切りより軸方向の前記第２ポート側の前記第１領域を通じて接続され、前記第１ポートと前記第４ポートは、前記第１軸方向仕切りより軸方向の前記第１ポート側の前記第１領域、第１通路、前記第４領域、前記第５通路、前記第３軸方向仕切りより軸方向の前記第３ポート側の第３領域、前記第４通路、及び前記第２軸方向仕切りより軸方向の前記第３ポート側の前記第２領域を通じて接続され、
前記第３周方向仕切りが前記第１ポート及び前記第３ポートと、前記第２ポート及び前記第４ポートの間の角度位置にある前記第３モードでは、前記第１ポートと前記第２ポートは、前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域、前記第３通路及び前記第３軸方向仕切りより軸方向の前記第２ポート側の第３領域を通じて接続され、前記第３ポートと前記第４ポートは、前記第２軸方向仕切りより軸方向の前記第３ポート側の前記第２領域、前記第４通路、及び前記第３軸方向仕切りより軸方向の前記第３ポート側の前記第３領域を通じて接続される、請求項３に記載のマルチポートバルブ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マルチポートバルブに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
部分的な円周シールを有するマルチポートバルブが開示されている（特許文献１参照）。このバルブは、シェルボディと、ハウジング内に収容されたシール部材を含んでいる。シール部材は、シェルボディを完全には囲まないように構成されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２１／０１３１５７５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した従来例では、円筒状のシェルボディ（弁体）が縦方向の通路（ポケット）と横方向の通路を有し、このシェルボディを軸回りに回転させることで、縦横に配列された複数のポートの接続の組合せを変更することができる。
【０００５】
しかしながら、この従来例では、互いに横に隣接するポートを接続するモードと、互いに縦に隣接するポートを接続するモードの２通りの流路レイアウトしか実現できない。
【０００６】
本発明は、マルチポートバルブにおいて、多彩な流路レイアウトを可能にすることを目的とする。
【課題を解決するための手段】
【０００７】
第１の態様に係るマルチポートバルブは、内部に円筒状の空間が設けられ、前記空間にそれぞれ連通し前記空間の軸方向に配置された少なくとも４つのポートを有するハウジングと、前記空間内に配置され、前記空間の周方向に回転可能とされ、前記４つのポートを軸方向の並び順に第１ポート、第２ポート、第３ポート及び第４ポートとすると、前記空間内での角度位置に応じて、前記第１ポートと前記第３ポートとを接続すると共に前記第２ポートと前記第４ポートとを接続する第１モード、前記第１ポートと前記第４ポートとを接続すると共に前記第２ポートと前記第３ポートとを接続する第２モード、並びに前記第１ポートと前記第２ポートとを接続すると共に前記第３ポートと前記第４ポートとを接続する第３モードのうち一つを選択する弁体と、を有する。
【０００８】
このマルチポートバルブでは、弁体が３つの切換モード、具体的には、第１ポートと第３ポートとを接続すると共に第２ポートと第４ポートとを接続する第１モード、第１ポートと第４ポートとを接続すると共に第２ポートと第３ポートとを接続する第２モード、並びに第１ポートと第２ポートとを接続すると共に第３ポートと第４ポートとを接続する第３モードを有している。したがって、２通りの流路レイアウトしか有しない従来例と比較して多くの流路レイアウトが可能となる。
【０００９】
第２の態様は、第１の態様に係るマルチポートバルブにおいて、前記４つのポートが、前記空間の軸方向に千鳥状に配置されている。
【００１０】
第３の態様は、第１の態様に係るマルチポートバルブにおいて、前記弁体は、前記空間の軸方向に延び、前記空間を周方向に順に仕切る第１周方向仕切り、第２周方向仕切り、第３周方向仕切り及び第４周方向仕切りと、前記第１周方向仕切りと前記第２周方向仕切りとで区画される第１領域を前記第１ポートと前記第２ポートの間で軸方向に仕切る第１軸方向仕切りと、前記第２周方向仕切りと前記第３周方向仕切りとで区画される第２領域を前記第２ポートと前記第３ポートの間で軸方向に仕切る第２軸方向仕切りと、前記第３周方向仕切りと前記第４周方向仕切りとで区画される第３領域を前記第２ポートと前記第３ポートの間で軸方向に仕切る第３軸方向仕切りと、を有し、前記第１周方向仕切りにおける前記第１軸方向仕切りより軸方向の前記第１ポート側には、前記第４周方向仕切りと前記第１周方向仕切りにより区画される第４領域と前記第１軸方向仕切りより軸方向の前記第１ポート側の前記第１領域とを連通させる第１通路が設けられ、前記第２周方向仕切りにおける前記第１軸方向仕切りと前記第２軸方向仕切りの間には、前記第１軸方向仕切りより軸方向の前記第２ポート側の前記第１領域と前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域とを連通させる第２通路が設けられ、前記第３周方向仕切りにおける前記第２軸方向仕切りより軸方向の前記第２ポート側には、前記第２軸方向仕切りより軸方向の前記第２ポート側の前記第２領域と前記第３軸方向仕切りより軸方向の前記第２ポート側の前記第３領域とを連通させる第３通路が設けられ、前記第３周方向仕切りにおける前記第２軸方向仕切りより軸方向の前記第３ポート側には、前記第２軸方向仕切りより軸方向の前記第３ポート側の前記第２領域と前記第３軸方向仕切りより前記第３ポート側の前記第３領域とを連通させる第４通路が設けられ、前記第４周方向仕切りにおける前記第３軸方向仕切りより軸方向の前記第３ポート側には、前記第３軸方向仕切りより軸方向の前記第３ポート側の前記第３領域と、前記第４領域とを連通させる第５通路が設けられている。
（【００１１】以降は省略されています）
