公開番号2025083573
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025043689,2020174849
出願日2025-03-18,2020-10-16
発明の名称ダイヤフラムの製造方法、バルブ用ダイヤフラム及びこれを備えるダイヤフラムバルブ
出願人旭有機材株式会社
代理人個人,個人,個人
主分類F16J 3/04 20060101AFI20250523BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】耐繰り返し屈曲性が高く且つパーティクルの発生を抑制することが可能なバルブ用ダイヤフラムを提供する。

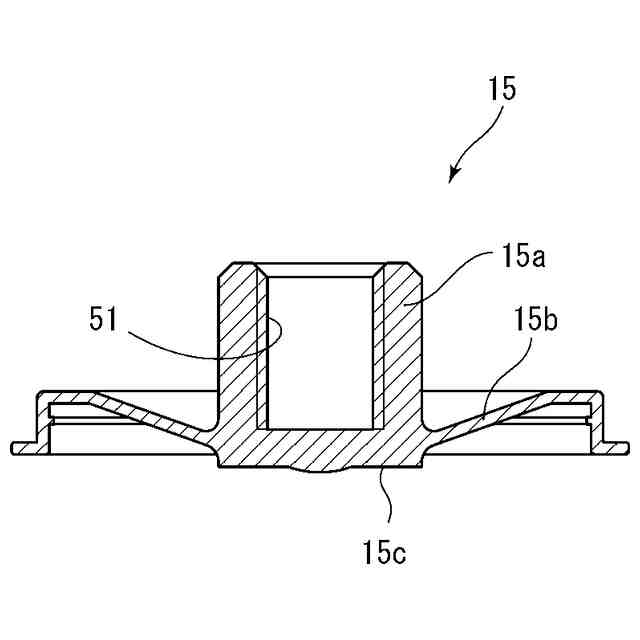

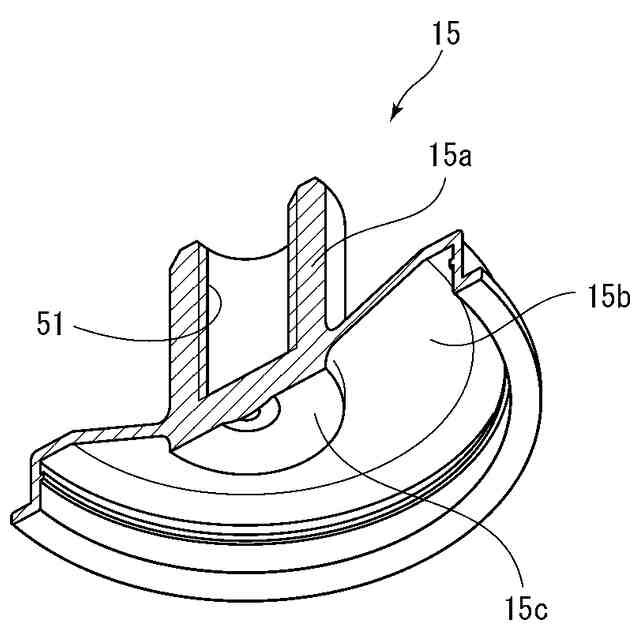

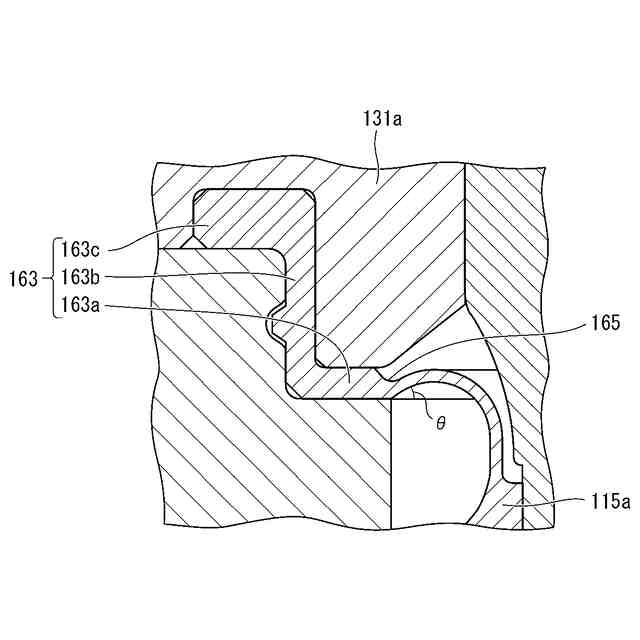

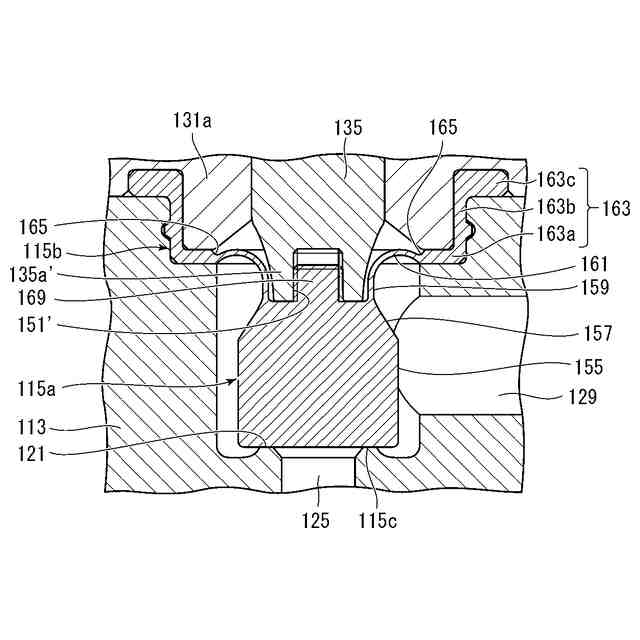

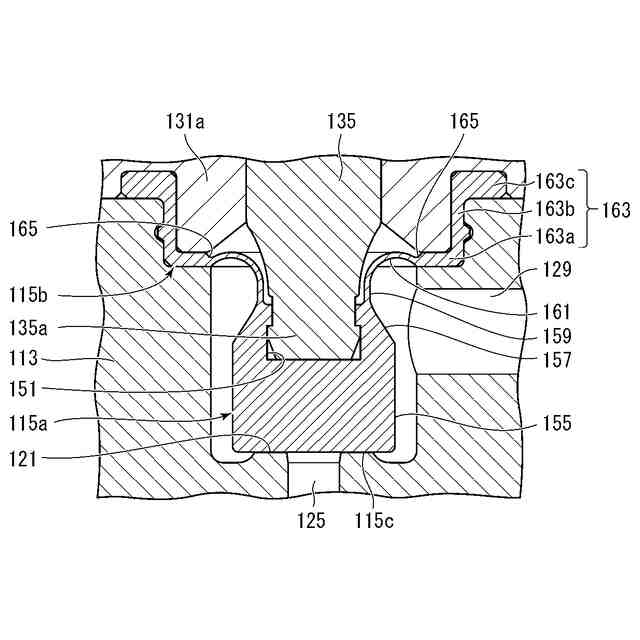

【解決手段】バルブ用ダイヤフラム15は、弁座に当接してシールするためのシール面15cを有した弁体部15aと、弁体部15aから外方へ延び且つ弁体部15aを支持する膜部15bとを備える。バルブ用ダイヤフラム15の製造方法は、パーフルオロアルコキシアルカンを原材料として半製品を成形する工程と、半製品に切削加工を施す工程とを含み、原材料は、比重が2.135未満であり且つダイヤフラム15の開閉耐久性試験結果が55000回以上となるように、選択される。
【選択図】図1
特許請求の範囲【請求項１】
弁座に当接してシールするためのシール面を有した弁体部と該弁体部から外方へ延び且つ該弁体部を支持する膜部とを備えるバルブ用ダイヤフラムを製造するダイヤフラムの製造方法であって、
パーフルオロアルコキシアルカンを原材料として半製品を成形する工程と、
前記半製品に切削加工を施す工程と、
を含み、前記原材料は、比重が２．１３５未満であり且つ前記ダイヤフラムの開閉耐久性試験結果が５５０００回以上となるように、選択されることを特徴とするダイヤフラムの製造方法。
続きを表示（約 1,000 文字）【請求項２】
前記原材料は、比重が２．１２以下であり且つ前記バルブ用ダイヤフラムの開閉耐久性試験結果が１００００００回以上となるように、選択される、請求項１に記載のダイヤフラムの製造方法。
【請求項３】
前記原材料は、前記ダイヤフラムのフレックスライフ値が１９００００００回以上となるように、選択される、請求項１又は請求項２に記載のダイヤフラムの製造方法。
【請求項４】
前記半製品を成形する工程は、前記原材料を金型内に射出して射出成形により前記半製品を作製する工程である、請求項１から請求項３の何れか一項に記載のダイヤフラムの製造方法。
【請求項５】
前記切削加工を施す工程は、少なくともシール面に金型転写面が残るように前記半製品に切削加工を施す工程である、請求項４に記載のダイヤフラムの製造方法。
【請求項６】
弁座に当接してシールするためのシール面を有した弁体部と該弁体部から外方へ延び且つ該弁体部を支持する膜部とを備えるバルブ用ダイヤフラムであって、
前記弁体部と前記膜部とは、比重が２．１３５未満であり且つ前記ダイヤフラムの開閉耐久性試験結果が５５０００回以上となるように選択されたパーフルオロアルコキシアルカンを原材料として成形により形成されていることを特徴とするバルブ用ダイヤフラム。
【請求項７】
前記バルブ用ダイヤフラムは、比重が２．１２以下であり且つ前記ダイヤフラムの開閉耐久性試験結果が１００００００回以上となる前記原材料から形成されている、請求項６に記載のバルブ用ダイヤフラム。
【請求項８】
前記バルブ用ダイヤフラムは、前記ダイヤフラムのフレックスライフ値が１９００００００回以上となる前記原材料から形成されている、請求項６又は請求項７に記載のバルブ用ダイヤフラム。
【請求項９】
前記シール面は、金型内に前記原材料を射出して射出成形を行うことにより形成される金型転写面である、請求項６から請求項８の何れか一項に記載のバルブ用ダイヤフラム。
【請求項１０】
前記弁体部は、前記シール面を有した本体部と該本体部よりも細い細径部とを含み、前記細径部が前記膜部に支持されている、請求項６から請求項９の何れか一項に記載のバルブ用ダイヤフラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、化学工場、半導体製造分野、液晶製造分野、食品分野などの各種産業に使用されるバルブに適したダイヤフラム、さらに詳細には、パーティクルの発生を抑制するダイヤフラム、これを製造する方法、及びこのようなダイヤフラムを備えるダイヤフラムバルブに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】

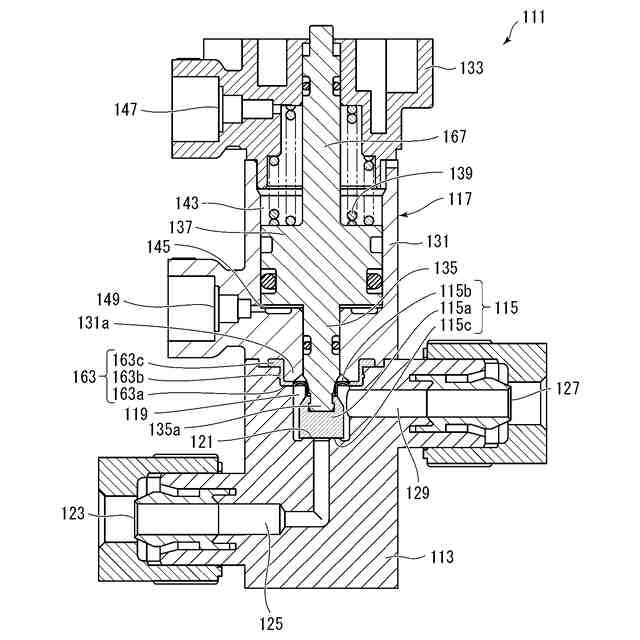

ダイヤフラムバルブでは、弁本体の中央部に設けられた弁室に流入側流路と流出側流路とが連通しており、弁本体と弁本体の上部に取り付けられた駆動部筐体との間に弁室と駆動部筐体の内部空間とを隔離するダイヤフラムを挟持し、駆動部筐体の内部空間内に配置された駆動機構によって駆動されるステムの下端部にダイヤフラムを接続することによって、ダイヤフラムに支持される弁体を弁室内に設けられた弁座に対して圧接、離間させ、流入側流路と流出側流路との間を開閉するようになっていることが一般的である。また、化学工場、半導体製造分野、液晶製造分野、食品分野などでは、腐食性の強い流体や汚染防止が要求される流体を取り扱うことから、耐薬品性や耐汚染性に優れているフッ素樹脂材料が、ダイヤフラムバルブにおいて流体と接する部品に広く用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３８６４１号公報
特開２０１６－２１１６１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
高い清浄性が求められる分野では、ダイヤフラムバルブ内で発生するパーティクルが問題となる場合がある。例えば半導体ウエハの製造工程では、パーティクル、種々の金属やポリマー化合物などの汚染物質が生じ、これが半導体ウエハ上に残存したり付着すると品質に大きな影響を与える。このため、半導体ウエハの製造工程では、洗浄液を用いて半導体ウエハの洗浄が行われる。しかしながら、洗浄液を供給するための配管上で使用されるダイヤフラムバルブ内でパーティクルが発生して、このようなパーティクルを含んだ洗浄液がダイヤフラムバルブから排出されて半導体ウエハの洗浄のために用いられると、十分な洗浄を行うことができず、半導体ウエハの清浄性が低下するという問題が生じる。したがって、ダイヤフラムバルブにおけるパーティクルの発生を抑制すること、特に液体に接触し且つ可動部分でもあるダイヤフラムからのパーティクルの発生を抑制することが望まれる。
【０００５】
ダイヤフラムに使用される代表的なフッ素樹脂としては、ポリテトラフルオロエチレン（ＰＴＦＥ）と、テトラフルオロエチレン（ＴＦＥ）とパーフルオロアルキルビニルエーテル（ＰＡＶＥ）との共重合体すなわちパーフルオロアルコキシアルカン（ＰＦＡ）とが挙げられるが、ＰＦＡの方がＰＴＦＥよりも上述のようなパーティクルの発生を抑制しやすいことが知られており、ダイヤフラム、特にパーティクルが発生しやすい弁座当接部分はＰＦＡから形成することが好ましい。
【０００６】
ところで、ＰＦＡは、分子構造により、流動性と成形体の機械的特性が変化する。また、ダイヤフラムバルブに使用されるダイヤフラムは、上述した通り、弁座に接離する弁体部と、この弁体部から外方に延びて弁体部を支持する膜部とを含んでおり、弁体部を弁座に繰り返し接離させる際の繰り返しの屈曲に耐久するために、膜部には、柔軟性が求められる。
【０００７】
しかしながら、流動性が高く成形加工に使用しやすい分子構造のＰＦＡは、柔軟性が低く、耐繰り返し屈曲性が悪くなる。このため、例えば、特許文献１には、弁座部を進退自在にシールするシール部を有する弁部と、シール部と逆側に形成され弁室内に装着されたダイヤフラム部とを備える弁機構部を有し、弁座部及び弁体部にフッ素樹脂を使用すると共に、弁座部と弁部のシール部とにＰＦＡから形成した部材を熱融着するようにした流体制御弁が開示されており、接離によりパーティクルが発生しやすい部位をＰＦＡから形成し、柔軟性と耐繰り返し屈曲性とが求められるダイヤフラム部すなわち膜部をフッ素樹脂から形成するようにしている。しかしながら、上述のフッ素樹脂としてＰＴＦＥを用いる場合、ＰＴＦＥと弁座部や弁部のシール部に使用されるＰＦＡとは融着効率が良くないため、耐久性に不安が生じる。さらに、ダイヤフラム部はＰＴＦＥとなるため、繰り返しの屈曲によるパーティクルの発生が懸念される。また、特許文献２は、流動性は低いが柔軟性は高い種類の第１のＰＦＡ材料から、薄くて射出成形による形成が困難な膜部を圧延加工により形成した後に、流動性が高い種類の第２のＰＦＡ材料から、膜部上に射出成形により柱状部を形成し、柱状部と膜部とを直接的に接合させるようにしたダイヤフラムを開示している。しかしながら、このようなダイヤフラムを作製するためには、圧延加工の設備と射出成形の設備の両方が必要となり、コストが増加するという問題がある。
【０００８】
よって、本発明の目的は、従来技術に存する問題を解消して、耐繰り返し屈曲性が高く且つパーティクルの発生を抑制することが可能なバルブ用ダイヤフラムを提供することにある。
【課題を解決するための手段】
【０００９】
上記目的に鑑み、本発明は、第１の態様として、弁座に当接してシールするためのシール面を有した弁体部と該弁体部から外方へ延び且つ該弁体部を支持する膜部とを備えるバルブ用ダイヤフラムを製造するダイヤフラムの製造方法であって、パーフルオロアルコキシアルカンを原材料として半製品を成形する工程と、前記半製品に切削加工を施す工程とを含み、前記原材料は、比重が２．１３５未満であり、かつ、前記ダイヤフラムの開閉耐久性試験結果が５５０００回以上となるように、選択されるようにしたダイヤフラムの製造方法を提供する。
【００１０】
上記ダイヤフラムの製造方法では、ダイヤフラムの原材料として、比重が２．１３５未満であり且つダイヤフラムの開閉耐久性試験結果が５５０００以上となるように選択されたパーフルオロアルコキシアルカンすなわちＰＦＡを用いている。したがって、ダイヤフラム全体がＰＦＡから形成され、一般的に用いられるポリテトラフルオロエチレン（ＰＴＦＥ）からダイヤフラムを形成する場合と比較して、パーティクルの発生を抑制することができる。また、ＰＦＡの結晶化度が低く、分子量が高いほど、繰り返しの屈曲への耐久性である耐繰り返し屈曲性は高くなる。分子量が高い場合、比重が低くなることから、本発明者は、比重が２．１３５未満の場合に開閉耐久性試験結果が急激に向上し、比重が２．１３５未満であり且つ開閉耐久性試験結果が５５０００以上である場合に、ダイヤフラムバルブ用のダイヤフラムとしての使用に耐え得ることを見出した。上記ダイヤフラムの製造方法では、比重が２．１３５未満であり且つ開閉耐久性試験結果が５５０００以上であるＰＦＡを使用してダイヤフラムを製造するので、ＰＦＡの使用によりパーティクルの発生を抑制しながら、ダイヤフラムバルブでの使用に耐え得る高い耐繰り返し屈曲性を確保することが可能となる。
（【００１１】以降は省略されています）
