発明の名称洗濯機の自動液剤投入装置および洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250523BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】液剤の自動投入に関する構成の機能向上を実現した洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、筐体内に弾性支持された外槽と、外槽に供給される液剤を収容し、第1方向に沿って配置される少なくとも2つのタンクと、それぞれのタンクに形成された接続部に接続され、第1方向に沿って配置される少なくとも2つの自動液剤投入装置と、を備え、それぞれの自動液剤投入装置は、動力部と、動力部と係合した減速機構と、減速機構の出力軸に接続されるポンプ機構と、を有し、減速機構の径方向は、第1方向と略直交する。
【選択図】図11A
特許請求の範囲【請求項１】
液剤を収容するタンクを備える洗濯機の自動液剤投入装置であって、
回転軸周りで回転する動力部を有するモータと、
前記モータの径方向に前記回転軸と間隔を有し、前記回転軸と平行に延びる前記モータの出力軸に接続されるポンプ機構と、
を備え、
前記ポンプ機構は、
前記モータの前記出力軸に接続されるピストンと、
前記ピストンを収容するシリンダと、
前記モータが取り付けられるブラケットと、
を有し、
前記ポンプ機構は、
前記ポンプ機構内に液剤を流入させる液剤流入口と、
前記モータの径方向と平行に延在し、前記液剤流入口と前記シリンダとを接続し、前記シリンダに流入する液剤が通過する入口流路と、
前記シリンダから排出される液剤が通過する出口流路と、
をさらに有し、
前記出力軸が延びる方向から見たとき、前記モータは、前記入口流路が延びる方向において、前記回転軸が前記出力軸よりも前記入口流路から離れた姿勢で前記ブラケットに取り付けられる、
洗濯機の自動液剤投入装置。
続きを表示（約 470 文字）【請求項２】
前記入口流路は、前記シリンダ内における前記ピストンの運動方向と異なる方向に延在する、
請求項１に記載の洗濯機の自動液剤投入装置。
【請求項３】
前記モータは、前記モータから径方向に突出したコネクタ端子を有し、
前記コネクタ端子は、前記シリンダから前記入口流路が延伸する方向と反対側に突出している、
請求項１または２に記載の洗濯機の自動液剤投入装置。
【請求項４】
前記入口流路と前記出口流路とは、垂直に設けられている、
請求項１～３のいずれか１項に記載の洗濯機の自動液剤投入装置。
【請求項５】
請求項１～４のいずれか１項に記載の洗濯機の自動液剤投入装置と、
液剤を収容するタンクと、
を備え、
前記自動液剤投入装置は、前記タンクに設けられた接続部に接続される、
洗濯機。
【請求項６】
前記自動液剤投入装置は、前記タンクに対して水平に接続される、
請求項５に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機の自動液剤投入装置および洗濯機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば、特許文献１には液剤自動投入装置を搭載する洗濯機が開示されている。
【０００３】
特許文献１に記載された洗濯機は、２つのタンク、即ち、洗剤タンク及び柔軟剤タンクが装着される収容ケースを含む液剤自動投入装置を備える。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９／０４４３０６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の洗濯機において、液剤の自動投入に関する構成の機能向上といった点で未だ改善の余地がある。
【０００６】
したがって、本開示の目的は、上記課題を解決することにあって、液剤の自動投入に関する構成の機能向上を実現した自動液剤投入装置および自動液剤投入装置を備える洗濯機を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機の自動液剤投入装置は、液剤を収容するタンクを備える洗濯機の自動液剤投入装置であって、回転軸周りで回転する動力部を有するモータと、モータの径方向に回転軸と間隔を有し、回転軸と平行に延びるモータの出力軸に接続されるポンプ機構と、を備え、ポンプ機構は、モータの出力軸に接続されるピストンと、ピストンを収容するシリンダと、モータが取り付けられるブラケットと、を有し、ポンプ機構は、ポンプ機構内に液剤を流入させる液剤流入口と、モータの径方向と平行に延在し、液剤流入口とシリンダとを接続し、シリンダに流入する液剤が通過する入口流路と、シリンダから排出される液剤が通過する出口流路と、をさらに有し、出力軸が延びる方向から見たとき、モータは、入口流路が延びる方向において、回転軸が出力軸よりも入口流路から離れた姿勢でブラケットに取り付けられる。
【０００８】
また、本開示の一態様の洗濯機は、上記自動液剤投入装置と、液剤を収容するタンクと、を備え、自動液剤投入装置は、タンクに設けられた接続部に接続される。
【発明の効果】
【０００９】
本開示によれば、液剤の自動投入に関する構成の機能向上を実現した自動液剤投入装置および自動液剤投入装置を備える洗濯機を提供することができる。
【図面の簡単な説明】
【００１０】

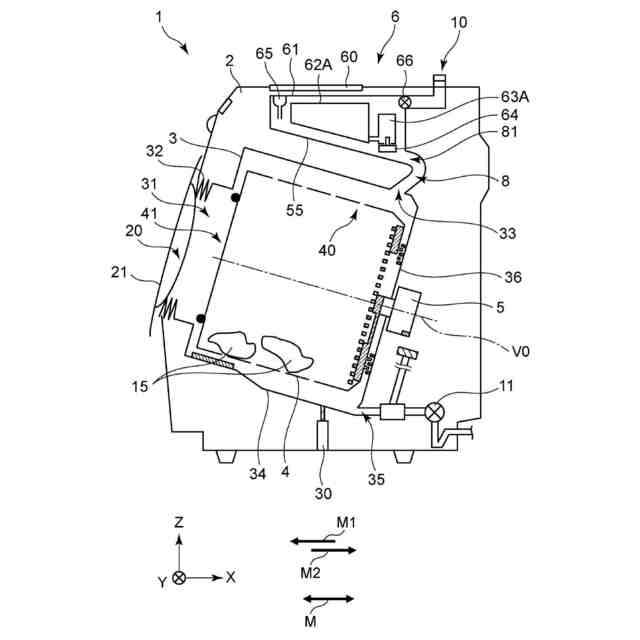

本開示に係る実施形態の洗濯機の模式断面図

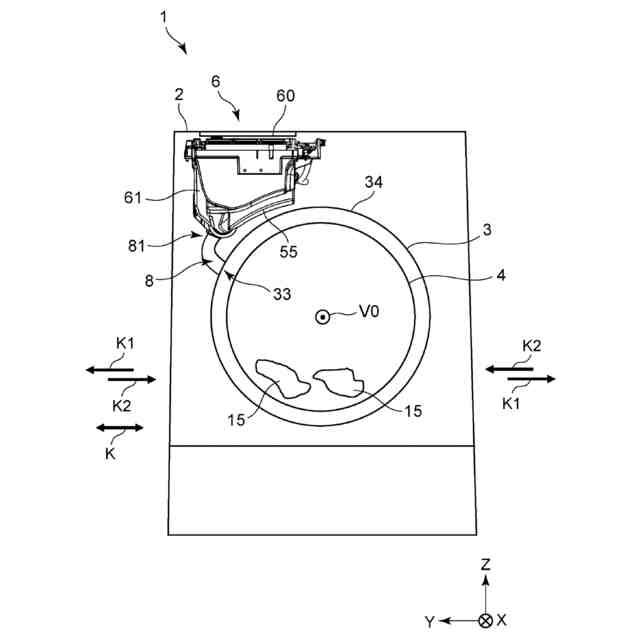

洗濯機の模式正面図

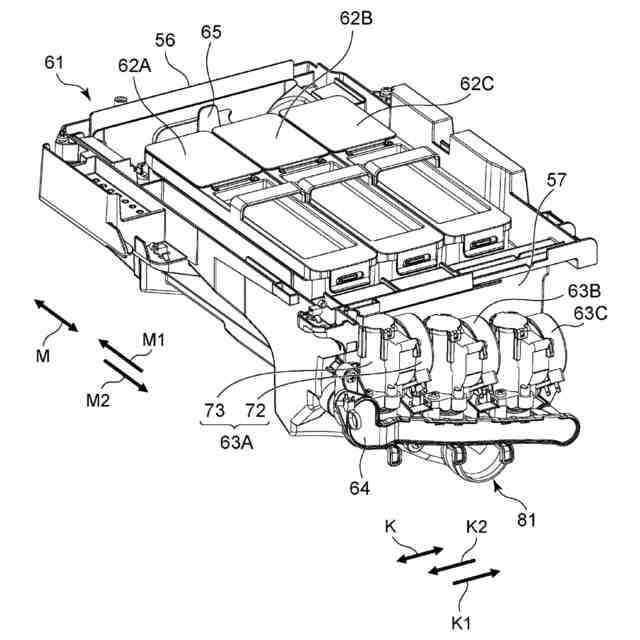

自動投入ユニットの斜視図

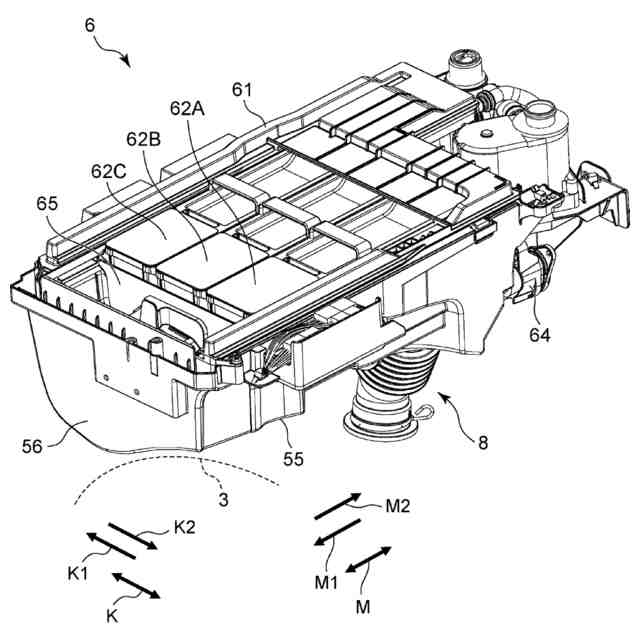

自動投入ユニットの斜視図

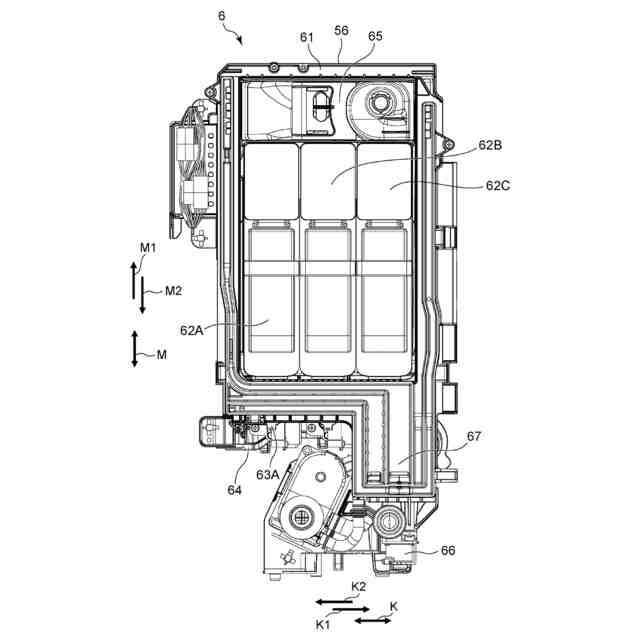

自動投入ユニットの上面図
自動投入ユニットの一部の斜視図

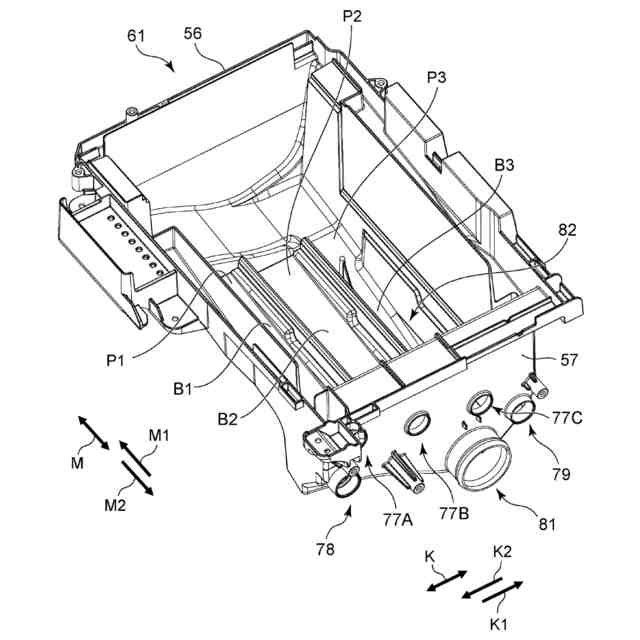

ケースの斜視図

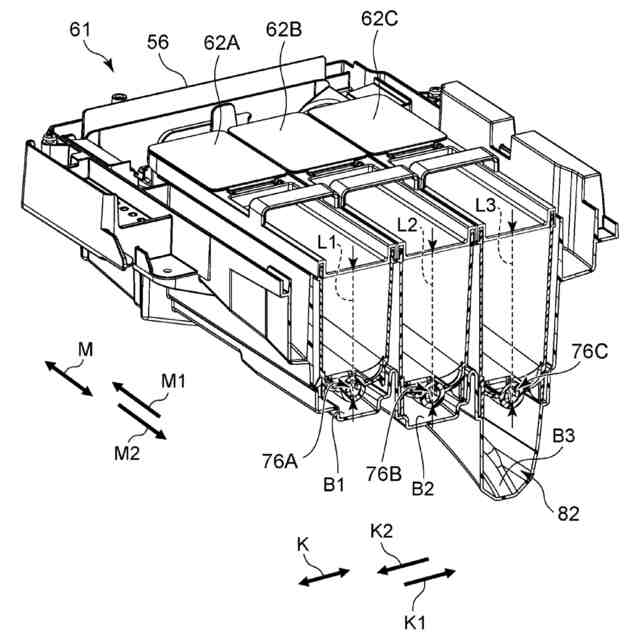

自動投入ユニットの斜視断面図

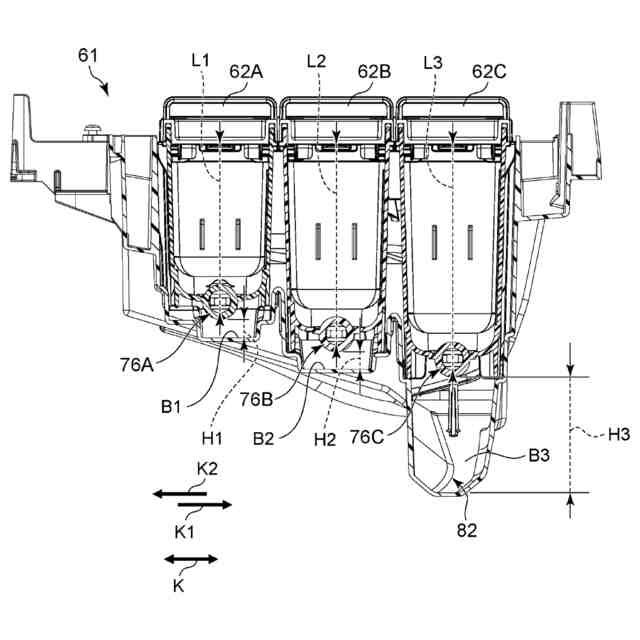

自動投入ユニットの断面図
タンク、液剤投入装置、及び液剤吐出流路の部分分解図
タンク、液剤投入装置、及び液剤吐出流路の背面図

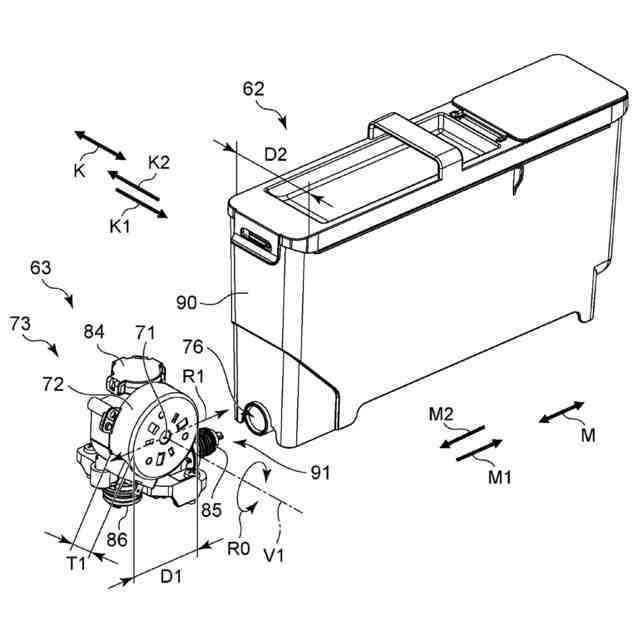

単一のタンクと液剤投入装置の分解図
単一のタンクと液剤投入装置の分解図
液剤投入装置の模式図
シリンダ、動力部及び減速機構の斜視図
シリンダの側面図
水の流れを示すケースの上面図
水の流れを示すケースの上面図
水及び液剤の流れを示すケースの斜視図
変形例１による自動投入ユニットの模式断面図
変形例２による自動投入ユニットの模式断面図
