公開番号2025083399
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025035578,2023188702
出願日2025-03-06,2019-09-26
発明の名称眼科装置、眼科装置の制御方法及びプログラム
出願人株式会社ニコン
代理人弁理士法人太陽国際特許事務所
主分類A61B 3/10 20060101AFI20250523BHJP(医学または獣医学;衛生学)
要約【課題】簡単な構成で、被検眼の向きを誘導する固視標を提示する。
【解決手段】眼科装置は、撮影光を被検眼に照射するための光学スキャナを含む撮影部(14)と、固視標を、光学スキャナを介して、被検眼に照射するための固視灯スキャナを含む固視部(29)と、被検眼の第1位置に固視標を投影し続け、かつ、被検眼の第1領域を撮影光を走査するように、光学スキャナと固視灯スキャナを駆動する制御部(16)と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
撮影光を被検眼に照射するための光学スキャナを含む撮影部と、
固視標を、前記光学スキャナを介して、前記被検眼に照射するための固視灯スキャナを含む固視部と、
前記被検眼の第１位置に前記固視標を投影し続け、かつ、前記被検眼の第１領域を前記撮影光を走査するように、前記光学スキャナと前記固視灯スキャナを駆動する制御部と、
を備える眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、眼科装置、眼科装置の制御方法及びプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、被検眼の視線方向を変更するために、固視標として複数の光源を設け、複数の光源の何れかに光源を切り替えて被検眼へ向けて固視標を提示する眼科撮影装置が開示されている。
しかし、固視目標を提示するための固視光学系の設置場所に制限があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５８７２１号公報
【発明の概要】
【０００４】
本開示の技術の第１の態様は、
光源からの光によって被検眼を走査する走査光学系と、
前記走査光学系を介して前記被検眼に固視光を照射し固視標として機能させる固視光源と、
照射された固視標が、前記走査光学系の走査により、所定距離以上移動しないように、前記走査光学系の走査に同期して前記固視光を走査する固視光走査部と、
を備えた眼科装置である。
【０００５】
本開示の技術の第２の態様は、
光源からの光によって被検眼を走査する走査光学系、
前記走査光学系を介して前記被検眼に固視光を照射し固視標として機能させる固視光源及び
前記被検眼に照射された固視標が、前記走査光学系の走査により、所定距離以上移動しないように、前記走査光学系の走査に同期して前記固視光を走査する固視光走査部
を含む眼科装置に対して、
前記被検眼の向きを誘導するための指示を示す指示情報に基づいて、前記固視光が、前記指示に対応する位置に固視標が照射されるように前記固視光源及び前記固視光走査部の制御を行う
ことを含む眼科装置の制御方法である。
【０００６】
本開示の技術の第３の態様は、
記憶媒体に記憶され、プロセッサに固視制御を実行させるプログラムであって、
前記プロセッサが、
光源からの光によって被検眼を走査する走査光学系、
前記走査光学系を介して前記被検眼に固視光を照射し固視標として機能させる固視光源、及び、
前記被検眼に照射された固視標が、前記走査光学系の走査により、所定距離以上移動しないように、前記走査光学系の走査に同期して前記固視光を走査する固視光走査部
を含む眼科装置に対して、
前記被検眼の向きを誘導するための指示を示す指示情報に基づいて、前記固視光が、前記指示に対応する位置に固視標が照射されるように前記固視光源及び前記固視光走査部の制御を行う
ことを含む処理を実行するプログラムである。
【図面の簡単な説明】
【０００７】

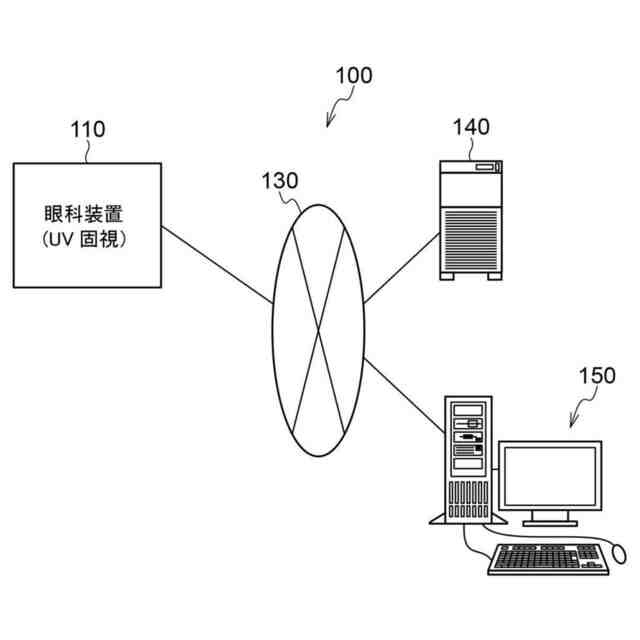

眼科システムの一例を示すブロック図である。

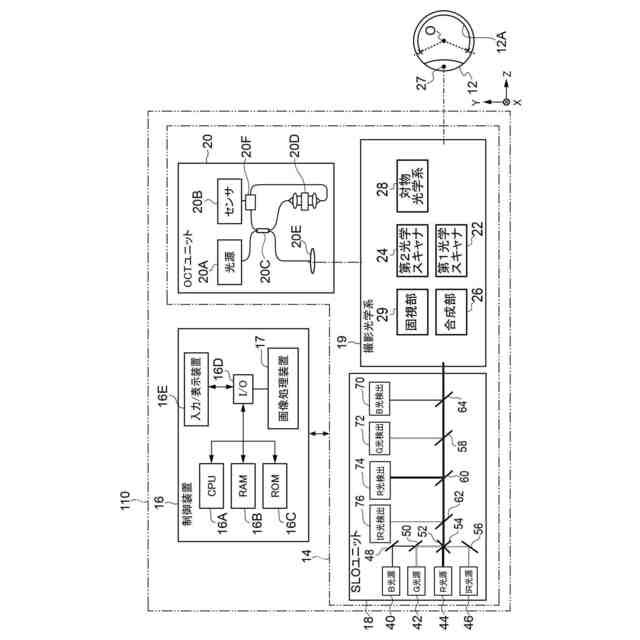

眼科装置の全体構成の一例を示す概略構成図である。

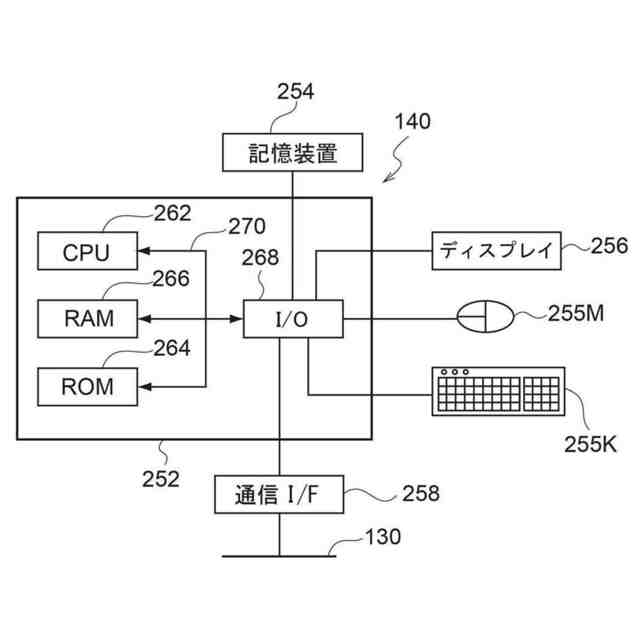

サーバの電気系の構成の一例を示すブロック図である。

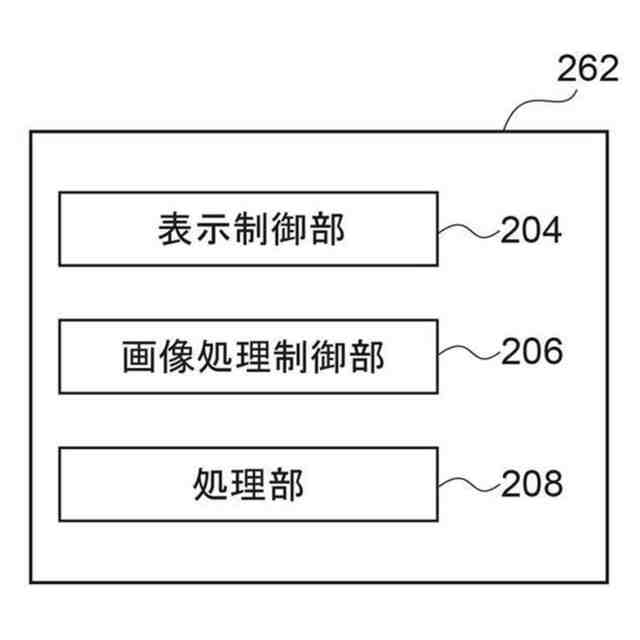

サーバの機能の一例を示すブロック図である。

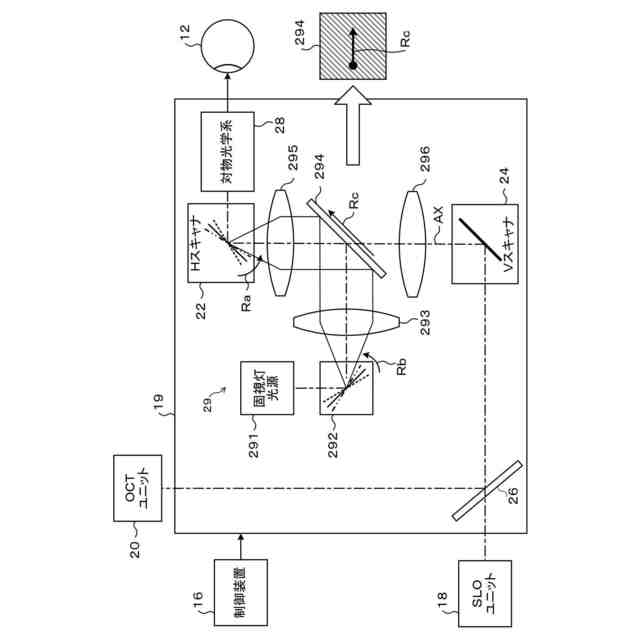

撮影光学系の概略構成の一例を示す概念図である。

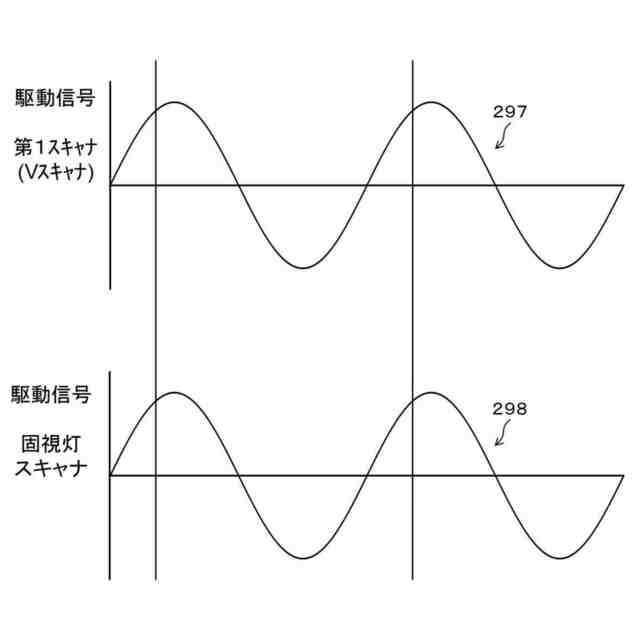

第１スキャナと固視部の第３スキャナとの駆動信号の一例を示す特性図である。

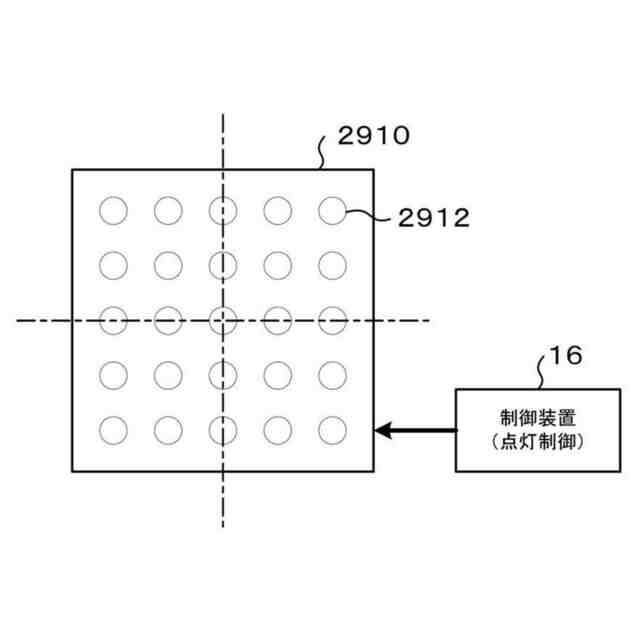

固視標を提示する固視標の位置変更可能な光源の一例を示す説明図である。

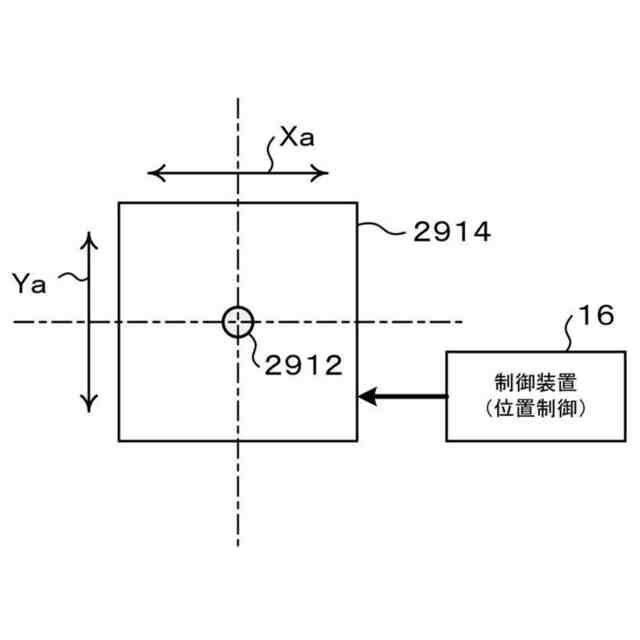

固視標を提示する固視標の位置変更可能な光源の一例を示す説明図である。

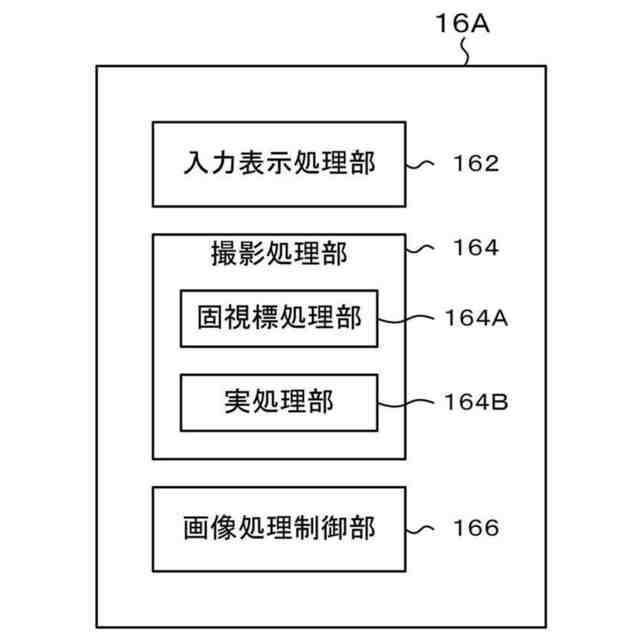

眼科装置の撮影機能の一例を示すブロック図である。
撮影処理の流れの一例を示すフローチャートである。
ビューワの診断用画面の一例を示すイメージ図である。
眼底画像から生成される合成画像の説明図である。
第１変形例の駆動信号の一例を示す特性図である。
第１変形例の固視標を提示する構成の一例を示す概念図である。
第２変形例の概念構成図である。
第１の応用例の構成例を示す概念図である。
第２の応用例の構成例を示す概念図である。
第３の応用例の構成例を示す概念図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施の形態を詳細に説明する。なお、作用、機能が同じ働きを担う構成要素及び処理には、全図面を通して同じ符合を付与し、重複する説明を適宜省略する場合がある。
【０００９】
図１を参照して、眼科システム１００の構成を説明する。図１に示すように、眼科システム１００は、眼科装置１１０と、サーバ装置（以下、「サーバ」という）１４０と、画像表示装置（以下、「ビューワ」という）１５０と、を備えている。眼科装置１１０は、眼底画像を取得する。サーバ１４０は、眼科装置１１０によって複数の患者の眼底が撮影されることにより得られた複数の眼底画像を、患者のＩＤに対応して記憶する。ビューワ１５０は、サーバ１４０から取得した眼底画像を表示する。
【００１０】
眼科装置は、本開示の技術の「眼科装置」の一例である。
（【００１１】以降は省略されています）
