公開番号2025074369
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025035806,2023145679
出願日2025-03-06,2019-04-18
発明の名称画像処理方法、プログラム、画像処理装置、及び眼科システム
出願人株式会社ニコン
代理人弁理士法人太陽国際特許事務所
主分類A61B 3/10 20060101AFI20250502BHJP(医学または獣医学;衛生学)
要約【課題】脈絡膜の非対称性を把握できるようにする。
【解決手段】脈絡膜血管画像において、黄斑と視神経乳頭とを結ぶ線を基準に線対称となる解析点の複数の組の各解析点の血管走行方向を求め、各解析点の血管走行方向から、複数の組の各解析点の非対称性を解析し、非対称性の解析点の組を枠で囲むことにより強調表示する。
【選択図】図10
特許請求の範囲【請求項１】
眼底画像において、基準線に対称となる第１解析点と第２解析点とを設定するステップと、
前記第１解析点における第１血管走行方向と、前記第２解析点における第２血管走行方向とを求めるステップと、
前記第１血管走行方向と前記第２血管走行方向の非対称性を解析するステップと、
を含む画像処理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、画像処理方法、プログラム、画像処理装置、及び眼科システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特開２０１５－２０２２３６号公報には、血管領域を抽出して血管径を計測する技術が開示されている。従来から、眼底画像を解析し血管径を計測することが求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２０２２３６号公報
【発明の概要】
【０００４】
本開示の技術の第１の態様の画像処理方法は、眼底画像において、基準線に対称となる第１解析点と第２解析点とを設定するステップと、前記第１解析点における第１血管走行方向と、前記第２解析点における第２血管走行方向とを求めるステップと、前記第１血管走行方向と前記第２血管走行方向の非対称性を解析するステップと、を含む。
【０００５】
本開示の技術の第２の態様の画像処理方法は、眼底画像において、第１領域内に複数の第１解析点を設定し、第２領域内に複数の第２解析点を設定するステップと、前記複数の第１解析点の各々について第１血管走行方向と、前記複数の第２解析点の各々について第２血管走行方向とを求めるステップと、前記複数の第１解析点と前記複数の第２解析点との間で、線対称となる第１解析点と第２解析点の複数の組合せを定義し、前記定義された複数の組合せの各々の前記第１血管走行方向と前記第２血管走行方向との対称性を示す対称性指標を求めるステップと、を含む。
【０００６】
本開示の技術の第３の態様のプログラムは、コンピュータに第１の態様又は第２の態様の画像処理方法を実行させる。
【０００７】
本開示の技術の第４の態様の画像処理装置は、処理装置に画像処理方法を実行させるためのプログラムを記憶する記憶装置と、前記記憶装置に記憶されているプログラムを実行することにより前記画像処理方法を実行する処理装置と、を備える画像処理装置であって、前記画像処理方法は、第１の態様又は第２の態様の画像処理方法である。
【０００８】
本開示の技術の第５の態様の眼科システムは、第４の態様の画像処理装置と、前記眼底画像を撮影する眼科装置と、を含む。
【図面の簡単な説明】
【０００９】

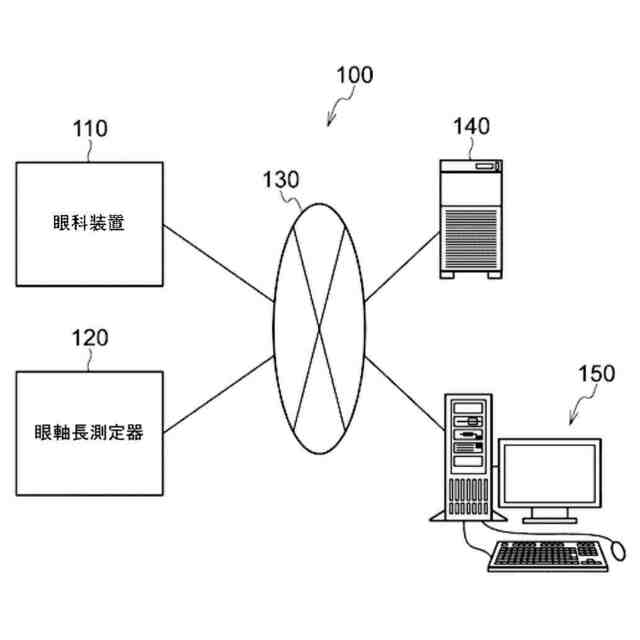

眼科システム１００のブロック図である。

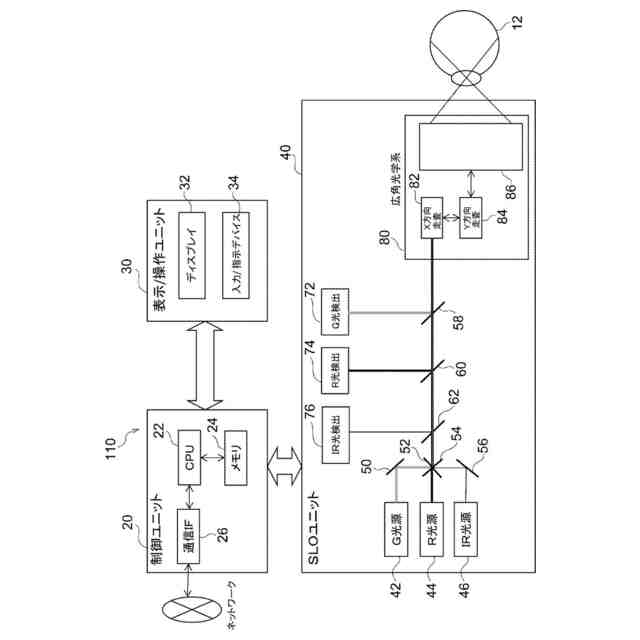

眼科装置１１０の全体構成を示す概略構成図である。
管理サーバ１４０の電気系の構成のブロック図である。

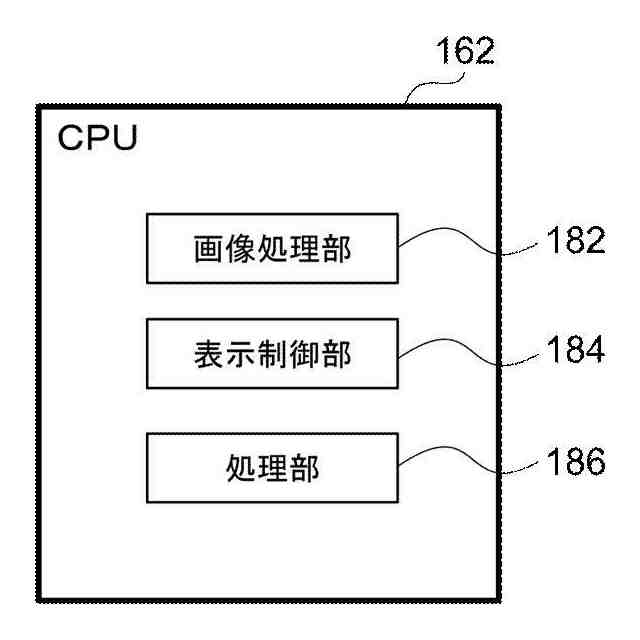

管理サーバ１４０のＣＰＵ１６２の機能のブロック図である。

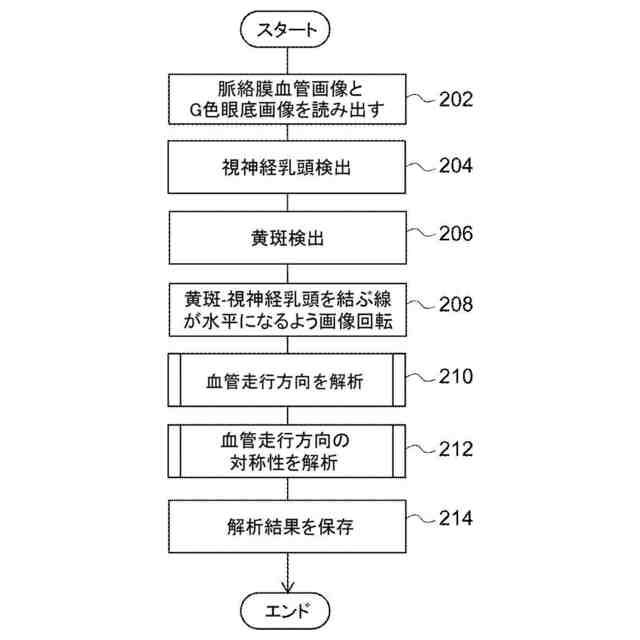

画像処理プログラムのフローチャートである。

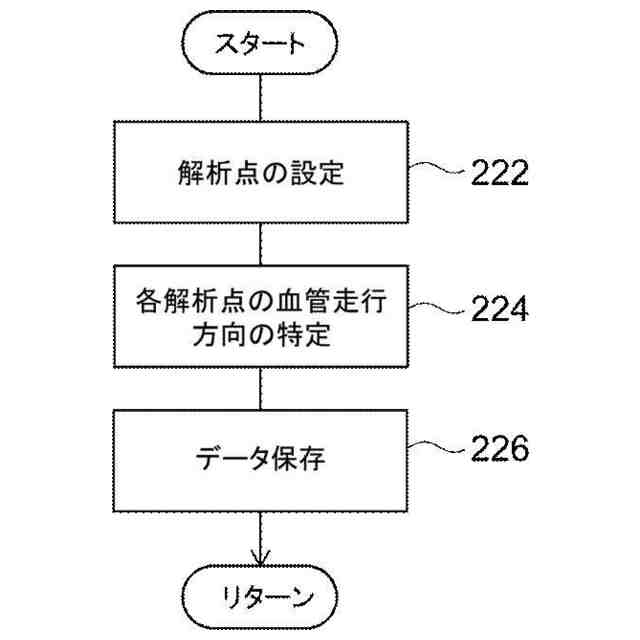

図５のステップ２１０の血管走行方向の解析処理プログラムのフローチャートである。

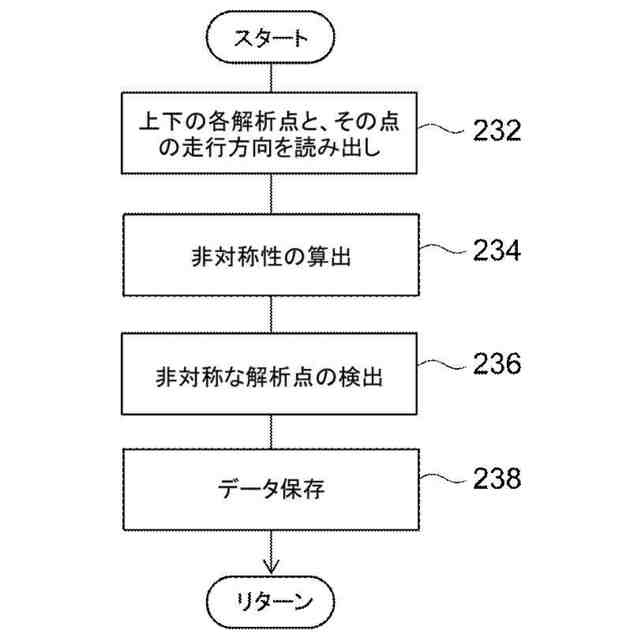

図５のステップ２１２の血管走行方向の対称性の解析処理プログラムのフローチャートである。

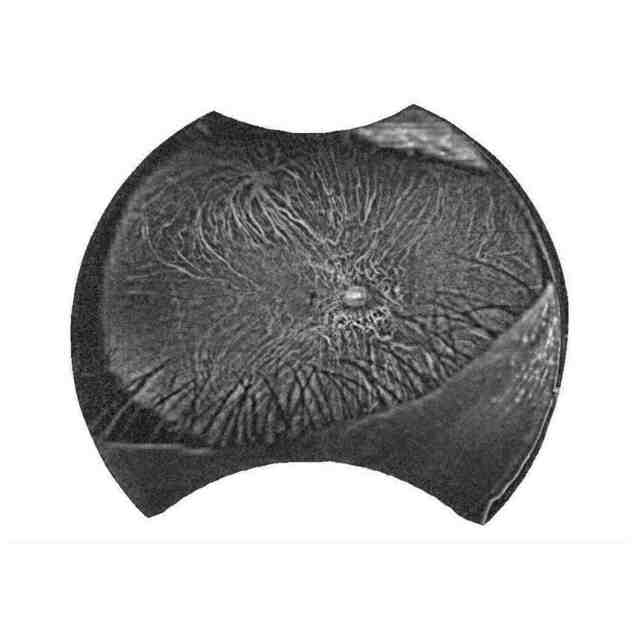

脈絡膜血管画像を示す図である。
脈絡膜血管画像に設定された複数の解析点を示す図である。
黄斑Ｍと視神経乳頭とを結ぶ直線ＬＩＮが水平になるように回転した脈絡膜血管画像において、直線ＬＩＮを基準に線対称になるように配置された解析点２４２、２４６の勾配方向のヒストグラムを示す図である。
直線ＬＩＮ、各解析点、各ヒストグラムの位置関係を示す図である。
脈絡膜血管解析モードの表示画面３００を示す図である。
図１１の表示画面で、対称性アイコン３３４をクリックされた場合に表示される表示画面である。
図１２の表示画面で、非対称性ヒストグラム表示アイコン３４６がクリックされた場合に表示される表示画面である。
図１２の表示画面で、非対称性カラー表示アイコン３４８がクリックされた場合に表示される表示画面である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施の形態を詳細に説明する。なお、以下では、説明の便宜上、走査型レーザ検眼鏡（ＳｃａｎｎｉｎｇＬａｓｅｒＯｐｈｔｈａｌｍｏｓｃｏｐｅ）を「ＳＬＯ」と称する。
（【００１１】以降は省略されています）
