公開番号2025084929
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025032769,2023111788
出願日2025-03-03,2019-04-05
発明の名称撮像装置
出願人株式会社ニコン
代理人個人,個人,個人
主分類H04N 23/60 20230101AFI20250527BHJP(電気通信技術)
要約【課題】現像データを所定の伝送フォーマットで出力する撮像装置を提供する。
【解決手段】撮像信号に基づき現像データを生成する現像処理部と、複数のチャネルとフィールドとを有し、少なくとも一つのフィールドが複数のチャネルのうちの異なるチャネルにそれぞれ割り当てられた複数のフィールドを含む所定の伝送フォーマットについて、撮像信号を出力する際に、少なくとも一つのフィールドに第1画素データを配置し、現像データにおける第1画素データの位置に対応する第2画素データを複数のフィールドに分割して配置して、外部装置と接続する接続部材を介して外部装置へ、現像データを所定の伝送フォーマットで出力する。
【選択図】図1
特許請求の範囲【請求項１】
被写体を撮像して撮像信号を出力するイメージセンサと、
前記撮像信号に基づき現像データを生成する現像処理部と、
複数のチャネルとフィールドとを有し、少なくとも一つのフィールドが前記複数のチャネルのうちの異なるチャネルにそれぞれ割り当てられた複数のフィールドを含む所定の伝送フォーマットについて、前記撮像信号を出力する際に、前記少なくとも一つのフィールドに第１画素データを配置し、前記現像データにおける前記第１画素データの位置に対応する第２画素データを前記複数のフィールドに分割して配置して、外部装置と接続する接続部材を介して外部装置へ、前記現像データを前記所定の伝送フォーマットで出力する出力制御部と、
を備える撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
非特許文献１に記載の撮像装置を用いると、撮像装置で現像された動画像を、ＳＤＩ(Serial Digital Interface)ケーブルやＨＤＭＩ(High Definition Multimedia Interface)（登録商標）ケーブルを介し撮像装置に接続された外部記録装置へ伝送することができる。従来技術による画像伝送記録システムにおいては、現像後の画像を対象とした伝送に限られるという問題があった。
【先行技術文献】
【非特許文献】
【０００３】
EOS C200 EOS C200B Digital Cinema Camera Instruction Manual, Canon Inc., 2017, p.139-p.140
【発明の概要】
【０００４】
本発明の第１の態様によると、撮像装置は、被写体を撮像して撮像信号を出力するイメージセンサと、前記撮像信号に基づき現像データを生成する現像処理部と、複数のチャネルとフィールドとを有し、少なくとも一つのフィールドが前記複数のチャネルのうちの異なるチャネルにそれぞれ割り当てられた複数のフィールドを含む所定の伝送フォーマットについて、前記撮像信号を出力する際に、前記少なくとも一つのフィールドに第１画素データを配置し、前記現像データにおける前記第１画素データの位置に対応する第２画素データを前記複数のフィールドに分割して配置して、外部装置と接続する接続部材を介して外部装置へ、前記現像データを前記所定の伝送フォーマットで出力する出力制御部と、を備える。
【図面の簡単な説明】
【０００５】
図１は、従来技術による画像伝送記録システムのブロック図の一例である。

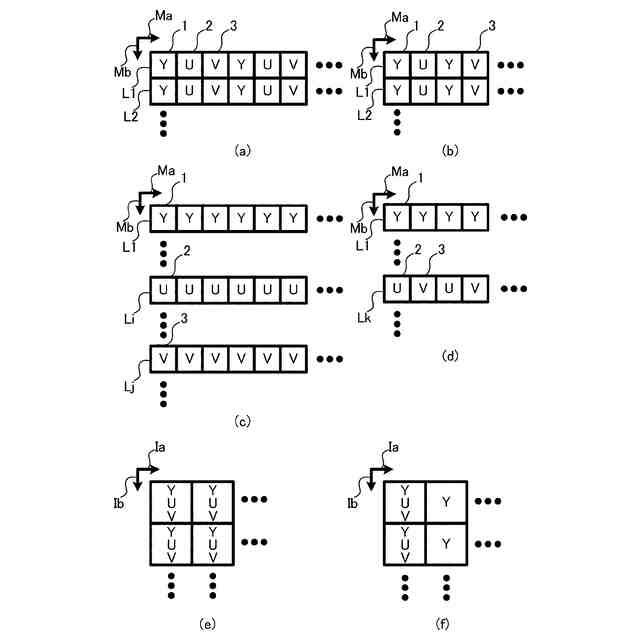

図２は、従来技術による撮像装置内のデータメモリに格納される現像データ及びその現像データに基づいて表示部に表示される画像を例示する図である。

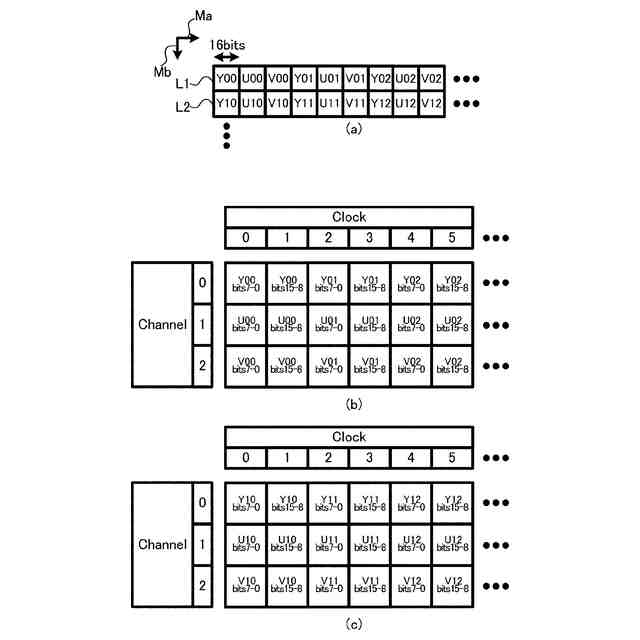

図３は、従来技術による撮像装置より現像データがＨＤＭＩケーブルを介して出力される際の伝送フォーマットの一例を説明するための図である。

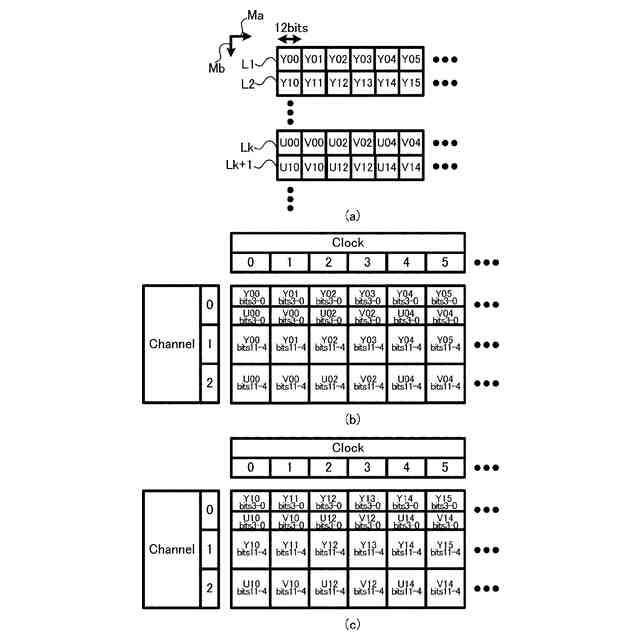

図４は、従来技術による撮像装置より現像データがＨＤＭＩケーブルを介して出力される際の伝送フォーマットの一例を説明するための図である。

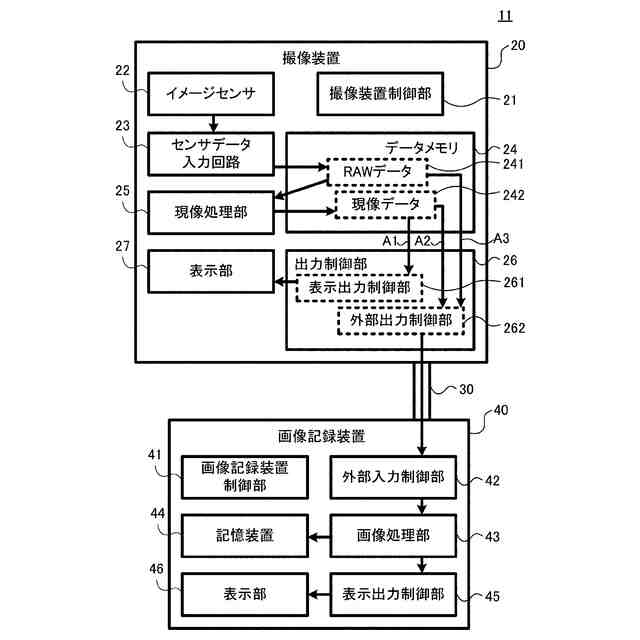

図５は、本発明の各実施形態及び変形例における画像伝送記録システムのブロック図の一例である。

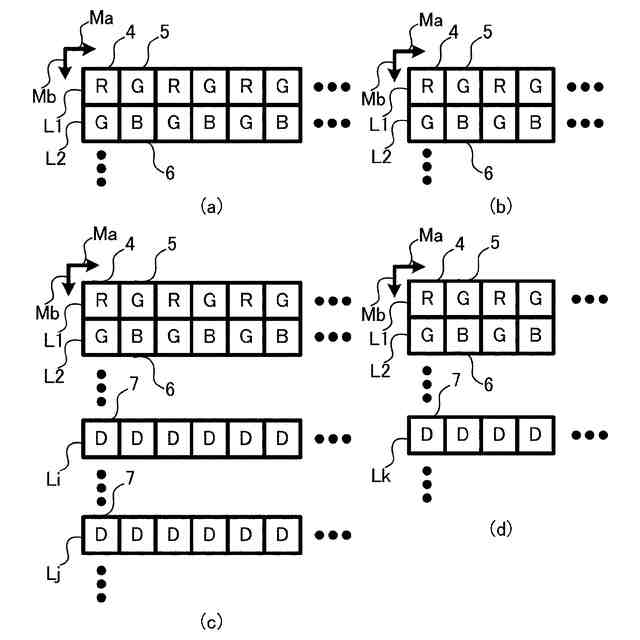

図６は、本発明の各実施形態及び変形例における撮像装置内のデータメモリに格納されるＲＡＷデータを例示する図である。

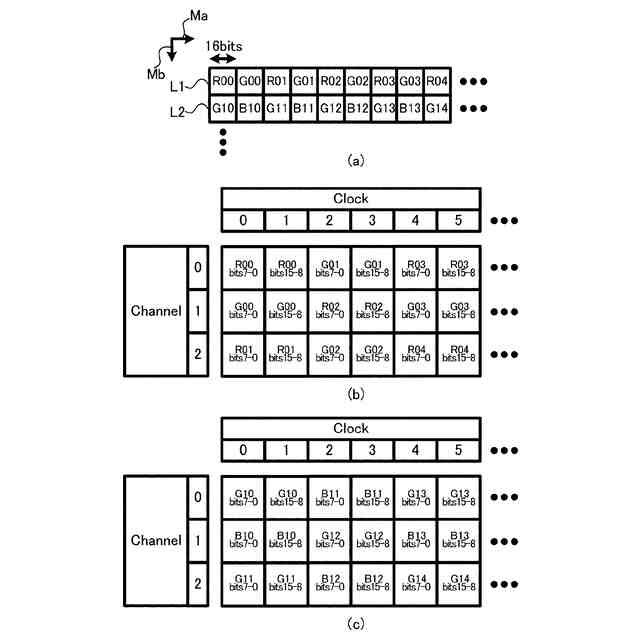

図７は、本発明の第１実施形態におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。

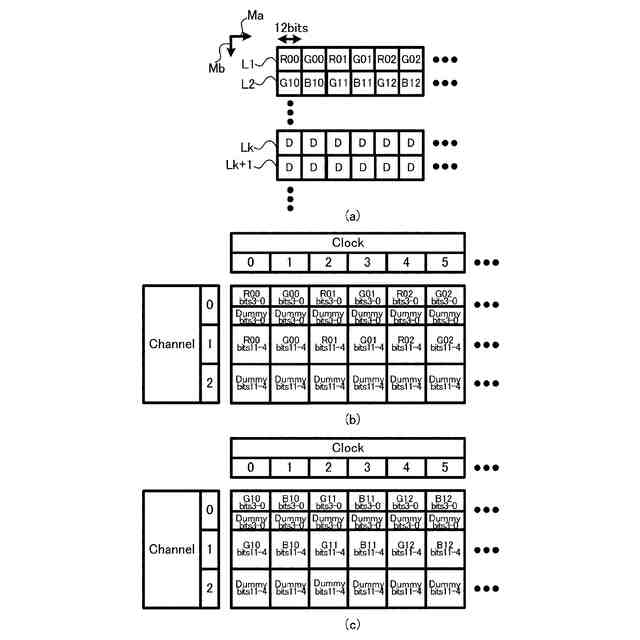

図８は、本発明の第２実施形態におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。

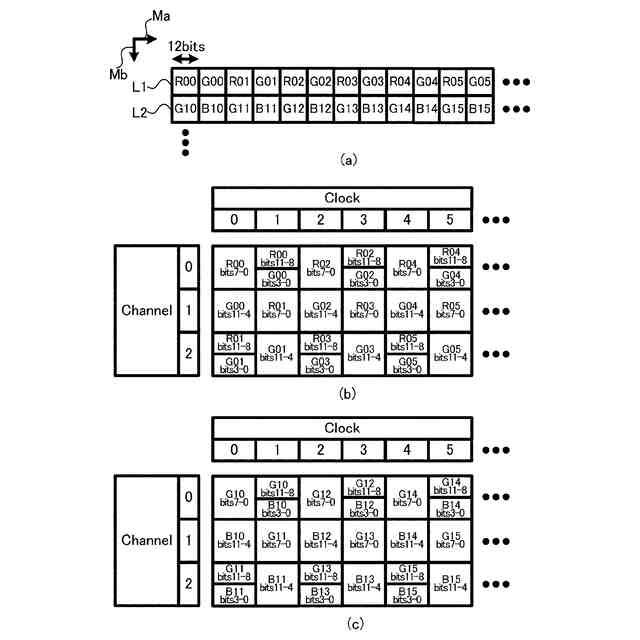

図９は、変形例（１）における撮像装置よりＲＡＷデータがＨＤＭＩケーブルを介して出力される際の伝送フォーマットの一例を説明するための図である。
図１０は、変形例（２）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１１は、変形例（３）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力撮の一例を説明するための図である。
図１２は、変形例（４）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１３は、変形例（５）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１４は、変形例（６）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１５は、変形例（７）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１６は、変形例（８）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１７は、変形例（９）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１８は、変形例（１０）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図１９は、変形例（１１）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図２０は、変形例（１２）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図２１は、変形例（１３）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
図２２は、変形例（１３）におけるＹＵＶデータ用の伝送フォーマットを用いたＲＡＷデータの出力の一例を説明するための図である。
【発明を実施するための形態】
【０００６】
従来技術による画像伝送記録システムについて、図１から４までを用いて以下に説明する。図１は、従来技術による画像伝送記録システム１０のブロック図の一例である。従来の画像伝送記録システム１０は、撮像装置２０と、撮像装置２０の外部装置である画像記録装置４０と、撮像装置２０と画像記録装置４０とを接続する接続部材であるＨＤＭＩケーブル３０とを有する。
【０００７】
撮像装置２０は、撮像装置制御部２１と、イメージセンサ２２と、センサデータ入力回路２３と、データメモリ２４と、現像処理部２５と、出力制御部２６と、表示部２７とを含む。撮像装置制御部２１は、例えばマイクロプロセッサ及びメモリから構成され、コンピュータプログラムを走行させることによって、撮像装置２０の全体、すなわち、撮像装置制御部２１と、イメージセンサ２２と、センサデータ入力回路２３と、データメモリ２４と、現像処理部２５と、出力制御部２６と、表示部２７とを制御する。
【０００８】
イメージセンサ２２は、複数の光電変換素子を有し、不図示の光学系を介して被写体の画像を撮像して撮像信号を出力する。センサデータ入力回路２３は、イメージセンサ２２から出力される撮像信号に対して検波処理を行い、撮像信号と音声信号との同期処理、ホワイトバランスデータ及びガンマデータの算出処理を、例えばフレーム単位で行う。撮像信号のＲＡＷデータ２４１、音声信号データ、ホワイトバランスデータ及びガンマデータは、フレーム単位でセンサデータ入力回路部２３のレジスタ領域あるいはデータメモリ２４に格納される。ここで、ＲＡＷデータ２４１は、イメージセンサ２２から出力される撮像信号に基づくデータである。ＲＡＷデータ２４１の一画素のデータによって認識できる色情報は、イメージセンサ２２に設けられる不図示のカラーフィルタにおける一画素あたりの色情報である。カラーフィルタは、所定の色の光のみを透過するものであり、例えば、赤色成分Ｒのみを透過する。イメージセンサ２２には、赤色成分Ｒ、緑色成分Ｇ及び青色成分Ｂをそれぞれ透過するカラーフィルタが設けられる。例えば、赤色成分Ｒ、緑色成分Ｇ及び青色成分Ｂを透過するカラーフィルタはベイヤー配列で並べられている。ＲＡＷデータ２４１は、ディベイヤーされる前の撮像信号に基づくデータである。
【０００９】
現像処理部２５は、データメモリ２４が記憶するＲＡＷデータ２４１に基づき、ＹＵＶデータ及び／又はＲＧＢデータといった現像データ２４２を生成する。画素の色情報を、光の三原色である赤色成分Ｒ、緑色成分Ｇ及び青色成分Ｂの組み合わせで表すことにより、ＲＧＢデータが生成される。画素の色情報を、輝度成分Ｙ、輝度成分と青色成分との色差成分Ｕ、輝度成分と赤色成分との色差成分Ｖの組み合わせで表すことにより、ＹＵＶデータが生成される。また、ホワイトバランスデータ及びガンマデータに基づく表示出力調整処理を行う。以下においては、ＹＵＶデータを現像データとして説明するが、ＲＧＢデータについても同様に扱うことができる。現像処理部２５によって生成された現像データ２４２は、データメモリ２４に格納される。現像データ２４２は、表示部２７に表示することができるデータである。
【００１０】
出力制御部２６は、表示出力制御部２６１と、外部出力制御部２６２とを含み、データメモリ２４が記憶する現像データ２４２を読み出す。表示出力制御部２６１は、撮像装置制御部２１による制御のもと、現像データ２４２に対し、フレーム単位で、音声信号との同期処理を行うことにより、表示部２７上にフレーム単位で画像を表示させる。その際、表示出力制御部２６１は、そのフレームに対応付けられた音声信号に基づき、不図示のスピーカー又はイヤホンに音声を出力させる。なお、ホワイトバランスデータ及びガンマデータに基づく表示出力調整処理Ａ１を出力制御部２６が行ってもよい。
（【００１１】以降は省略されています）
