公開番号2025081529
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025025341,2023096872
出願日2025-02-19,2019-04-12
発明の名称加工システム、加工方法、ロボットシステム、接続装置及びエンドエフェクタ装置
出願人株式会社ニコン
代理人個人
主分類B23K 26/16 20060101AFI20250520BHJP(工作機械;他に分類されない金属加工)
要約【課題】物体に対して加工光を照射する照射装置と物体との相対的な位置関係を適切にすることが可能な加工システムを提供する。
【手段】加工システムは、物体の一部との相対的な位置関係が変更可能な可動部材と、物体に向けて加工光を照射する照射装置と、可動部材と照射装置との相対的な位置関係が変更可能になるように、可動部材と照射装置とを接続する接続装置とを備え、接続装置は、可動部材および照射装置のうち少なくとも一方を移動させる駆動部材と、可動部材と照射装置とを結合する弾性部材とを備える。

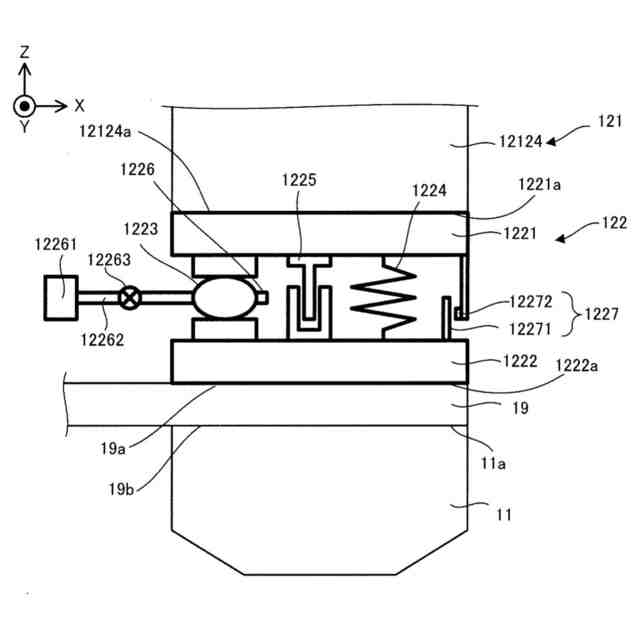

【選択図】図6
特許請求の範囲【請求項１】

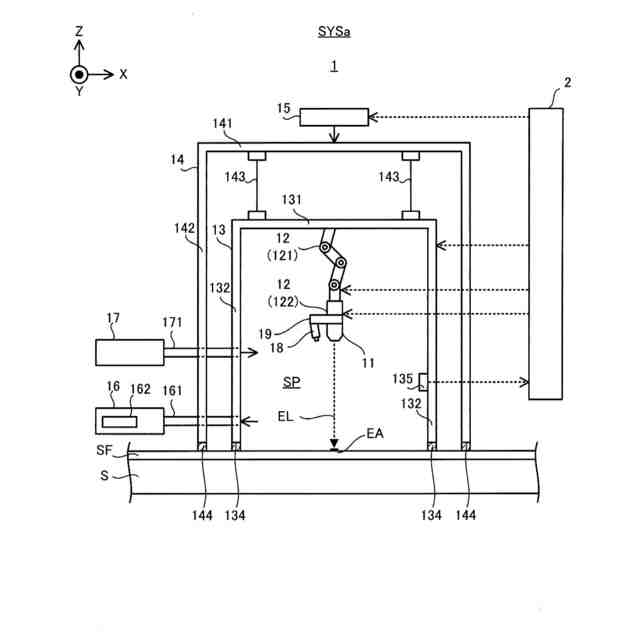

加工光で物体を加工する加工システムにおいて、

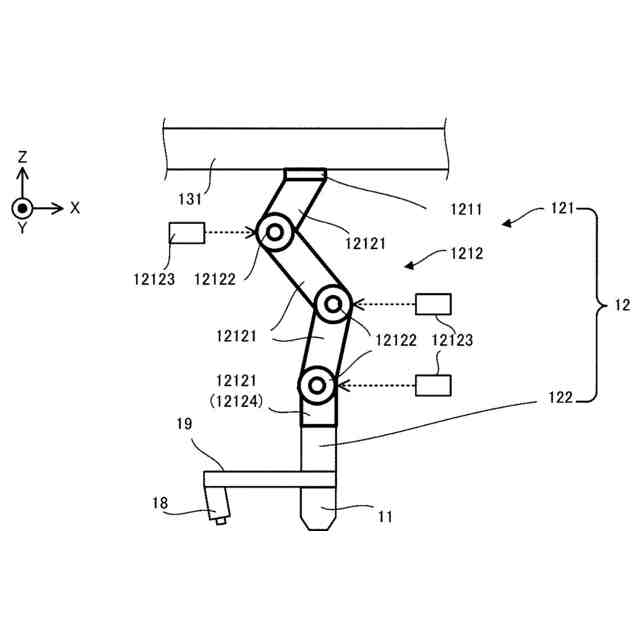

前記物体の一部との相対的な位置関係が変更可能な可動部材と、

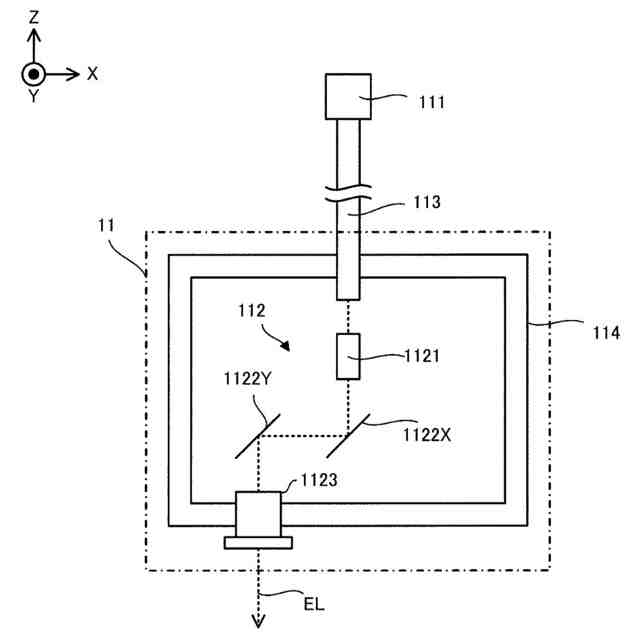

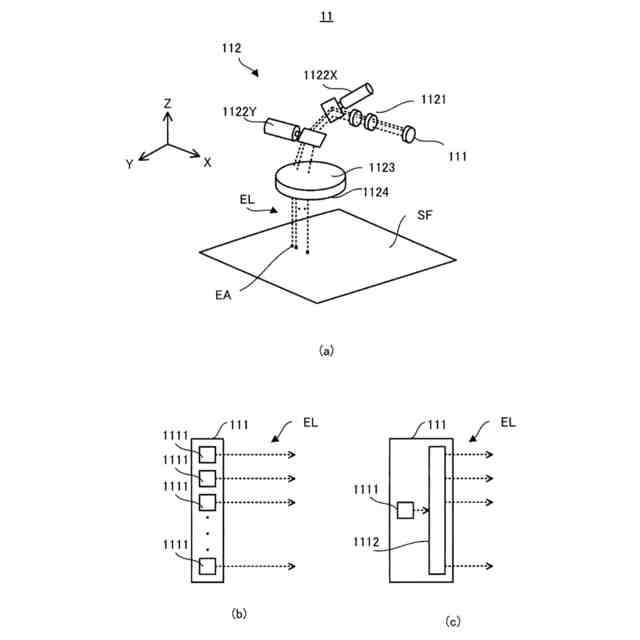

前記物体に向けて前記加工光を照射する照射装置と、
前記可動部材と前記照射装置との相対的な位置関係が変更可能になるように、前記可動部材と前記照射装置とを接続する接続装置と
を備え、
前記接続装置は、前記可動部材および前記照射装置のうち少なくとも一方を移動させる駆動部材と、前記可動部材と前記照射装置とを結合する弾性部材とを備える
加工システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加工光で物体を加工可能な加工システム及び加工方法の技術分野、ロボットシステム、エンドエフェクタ装置及びロボットとエンドエフェクタとを接続する接続装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

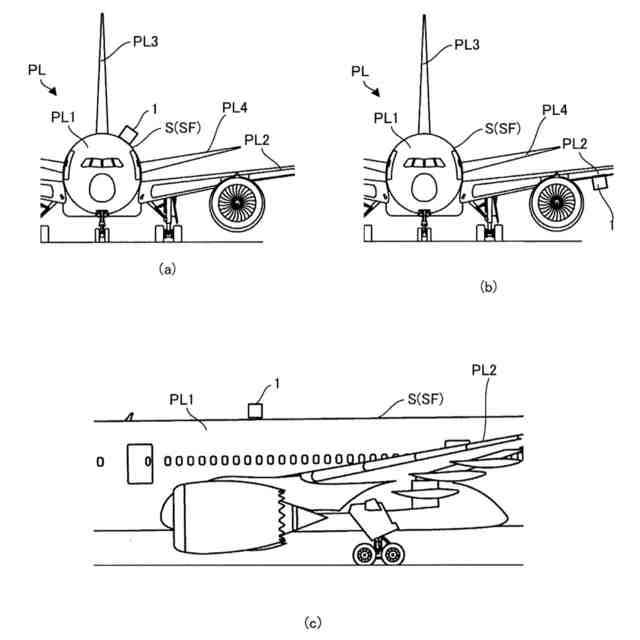

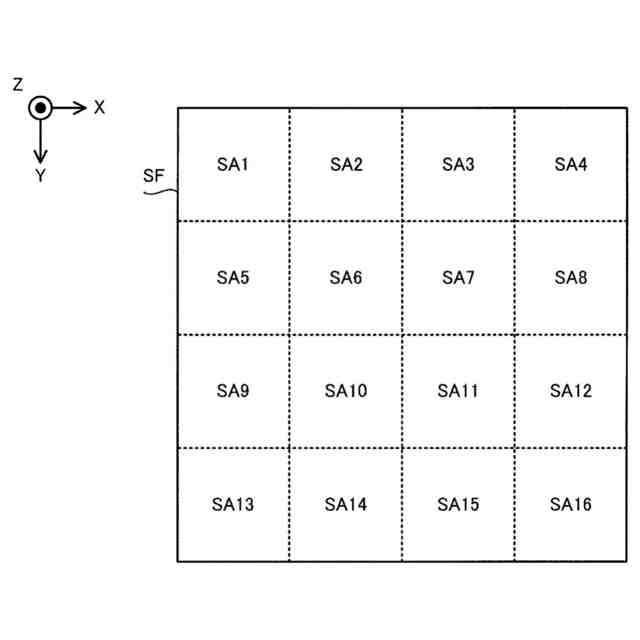

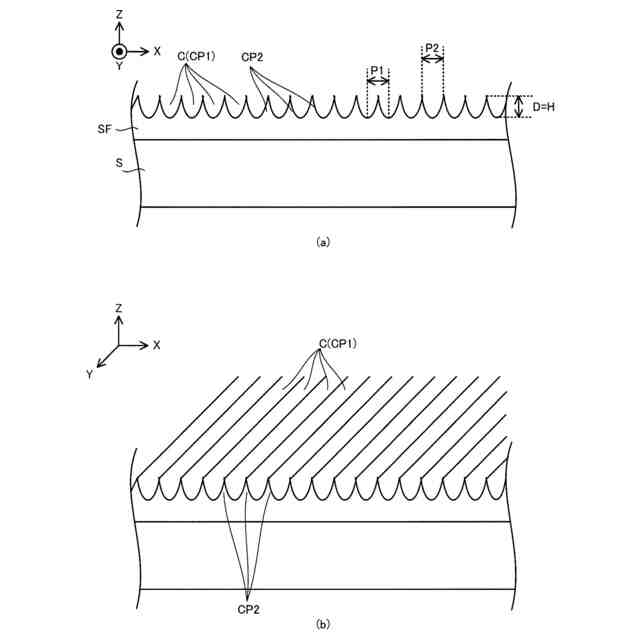

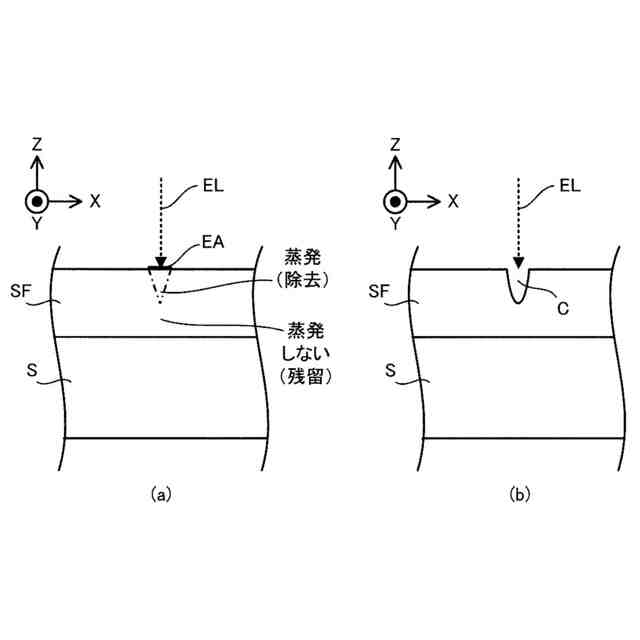

物体を加工可能な加工システムとして、特許文献１には、物体の表面に加工光を照射して構造を形成する加工システムが記載されている。この種の加工システムでは、物体に対して加工光を照射する照射装置と物体との相対的な位置関係を適切にすることが要求されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許第４，９９４，６３９号
【発明の概要】
【０００４】
第１の態様によれば、加工光で物体を加工する加工システムにおいて、前記物体の一部との相対的な位置関係が変更可能な可動部材と、前記物体に向けて前記加工光を照射する照射装置と、前記可動部材と前記照射装置との相対的な位置関係が変更可能になるように、前記可動部材と前記照射装置とを接続する接続装置とを備え、前記接続装置は、前記可動部材および前記照射装置のうち少なくとも一方を移動させる駆動部材と、前記可動部材と前記照射装置とを結合する弾性部材とを備える加工システムが提供される。
【０００５】
第２の態様によれば、加工光で物体を加工する加工システムにおいて、前記物体の一部との相対的な位置関係が変更可能な可動部材と、前記物体に向けて前記加工光を照射する照射装置と、前記可動部材と前記照射装置との相対的な位置関係が変更可能になるように、前記可動部材と前記照射装置とを接続する接続装置と、前記可動部材から前記照射装置へ向かう振動を低減する振動低減装置とを備える加工システムが提供される。
【０００６】
第３の態様によれば、加工光で物体を加工する加工システムにおいて、前記物体の一部との相対的な位置関係が変更可能な可動部材と、前記物体に向けて前記加工光を照射する照射装置と、前記可動部材と前記照射装置との相対的な位置関係が変更可能になるように、前記可動部材と前記照射装置とを接続する接続装置と、前記物体又は基準位置に対する前記照射装置の位置を計測する位置計測装置とを備え、前記接続装置は、前記位置計測装置による位置計測結果に基づいて、前記可動部材に対する前記照射装置の位置を変更する位置変更部材を備える加工システムが提供される。
【０００７】
第４の態様によれば、加工光で物体を加工する加工方法において、可動部材の位置と前記物体の一部の位置との位置関係を変更することと、照射装置を用いて前記物体に向けて前記加工光を照射することと、前記可動部材と前記照射装置との相対的な位置関係を変更することと、前記可動部材および前記照射装置のうち少なくとも一方を移動させる駆動部材と、前記可動部材と前記照射装置とを結合する弾性部材とを備える接続部によって、前記可動部材と前記照射装置とを接続することとを含む加工方法が提供される。
【０００８】
第５の態様によれば、加工光で物体を加工する加工方法において、可動部材の位置と前記物体の一部の位置との位置関係を変更することと、照射装置を用いて前記物体に向けて前記加工光を照射することと、前記可動部材と前記照射装置との相対的な位置関係を変更することと、前記可動部材から前記照射装置へ向かう振動を低減することとを含む加工方法が提供される。
【０００９】
第６の態様によれば、加工光で物体を加工する加工方法において、可動部材の位置と前記物体の一部の位置との位置関係を変更することと、照射装置を用いて前記物体に向けて前記加工光を照射することと、前記物体又は基準位置に対する前記照射装置の位置を計測することと、計測された前記照射装置の前記位置に基づいて、前記可動部材と前記照射装置との相対的な位置関係を変更することとを含む加工方法が提供される。
【００１０】
第７の態様によれば、物体に対して作用するエンドエフェクタと、前記物体の一部との相対的な関係が変更可能な可動部材と、前記可動部材と前記エンドエフェクタとの相対的な位置関係が変更可能になるように、前記可動部材と前記エンドエフェクタとを接続する接続装置とを備え、前記接続装置は、前記可動部材および前記エンドエフェクタのうち少なくとも一方を移動させる駆動部材と、前記可動部材と前記エンドエフェクタとを結合する弾性部材とを備えるロボットシステムが提供される。
（【００１１】以降は省略されています）
