公開番号2025083564
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025043443,2024001930
出願日2025-03-18,2018-08-16
発明の名称アクセサリ
出願人株式会社ニコン
代理人個人,個人,個人
主分類G03B 17/14 20210101AFI20250523BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】カメラボディと安定した通信を行うことができるアクセサリを提供する。
【解決手段】アクセサリは、カメラボディに取り付け可能なアクセサリであって、前記カメラボディとの間で通信を行う回路を含む通信部と、前記カメラボディとの前記通信部を介した通信の可否を示すために用いられるレディ端子と、前記カメラボディから前記通信部への第1データ信号が入力される第1データ端子と、前記カメラボディに前記通信部から第2データ信号を出力する第2データ端子と、前記カメラボディに前記通信部からクロック信号を出力する第1クロック端子と、前記クロック信号に同期させて、前記カメラボディに前記通信部から第3データ信号を出力する第3データ端子と、を備え、前記レディ端子と、前記第1データ端子と、前記第2データ端子と、前記第1クロック端子と、前記第3データ端子とは、順に並んで配置される。
【選択図】図6
特許請求の範囲【請求項１】
カメラボディに取り付け可能なアクセサリであって、
前記カメラボディとの間で通信を行う回路を含む通信部と、
前記カメラボディとの前記通信部を介した通信の可否を示すために用いられるレディ端子と、
前記カメラボディから前記通信部への第１データ信号が入力される第１データ端子と、
前記カメラボディに前記通信部から第２データ信号を出力する第２データ端子と、
前記カメラボディに前記通信部からクロック信号を出力する第１クロック端子と、
前記クロック信号に同期させて、前記カメラボディに前記通信部から第３データ信号を出力する第３データ端子と、を備え、
前記レディ端子と、前記第１データ端子と、前記第２データ端子と、前記第１クロック端子と、前記第３データ端子とは、順に並んで配置されるアクセサリ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アクセサリに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
カメラボディに着脱可能なアクセサリが知られている（例えば特許文献１）。従来から、カメラボディにアクセサリを適正に使用可能な状態で装着する必要があった。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１１７３８０号公報
【発明の概要】
【０００４】
本発明の第１の態様によるアクセサリは、カメラボディに取り付け可能なアクセサリであって、前記カメラボディとの間で通信を行う回路を含む通信部と、前記カメラボディとの前記通信部を介した通信の可否を示すために用いられるレディ端子と、前記カメラボディから前記通信部への第１データ信号が入力される第１データ端子と、前記カメラボディに前記通信部から第２データ信号を出力する第２データ端子と、前記カメラボディに前記通信部からクロック信号を出力する第１クロック端子と、前記クロック信号に同期させて、前記カメラボディに前記通信部から第３データ信号を出力する第３データ端子と、を備え、前記レディ端子と、前記第１データ端子と、前記第２データ端子と、前記第１クロック端子と、前記第３データ端子とは、順に並んで配置される。
【図面の簡単な説明】
【０００５】
カメラシステムの構成を模式的に示す図

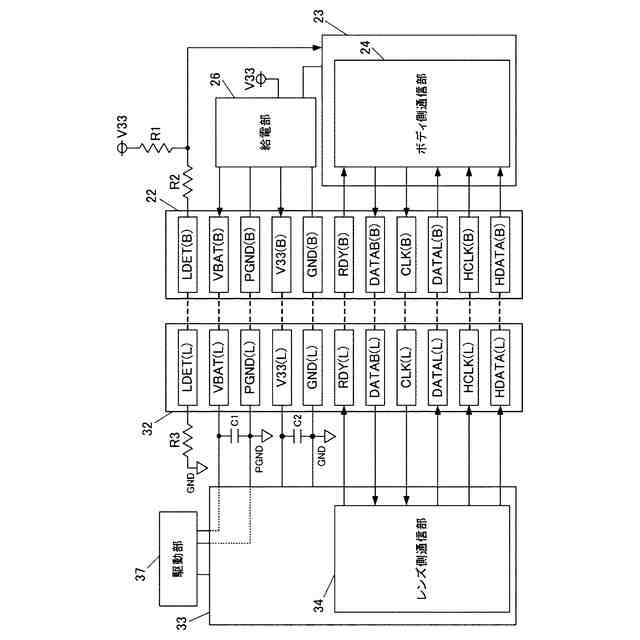

第１の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図

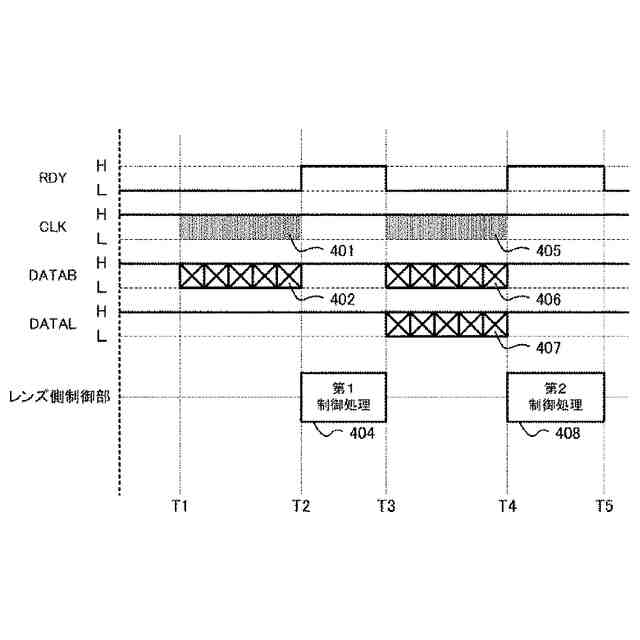

コマンドデータ通信の例を示すタイミングチャート

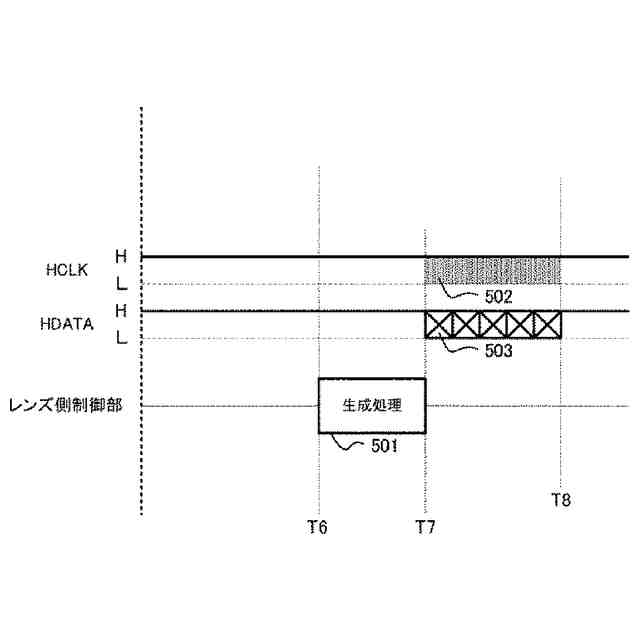

ホットライン通信の例を示すタイミングチャート

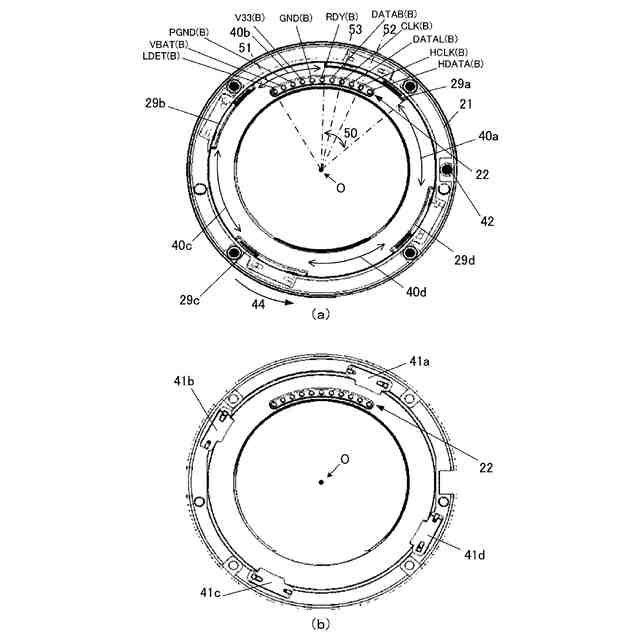

交換レンズ側から見たカメラボディのマウント面を模式的に示す正面図

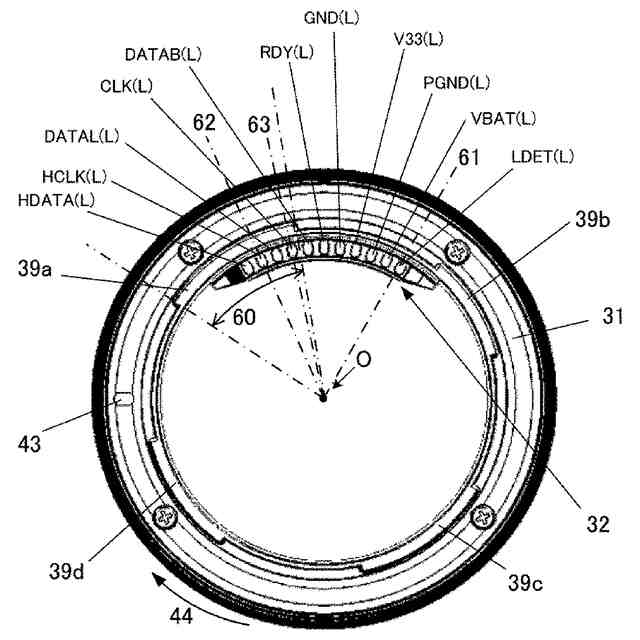

カメラボディ側から見た交換レンズのマウント面を模式的に示す正面図

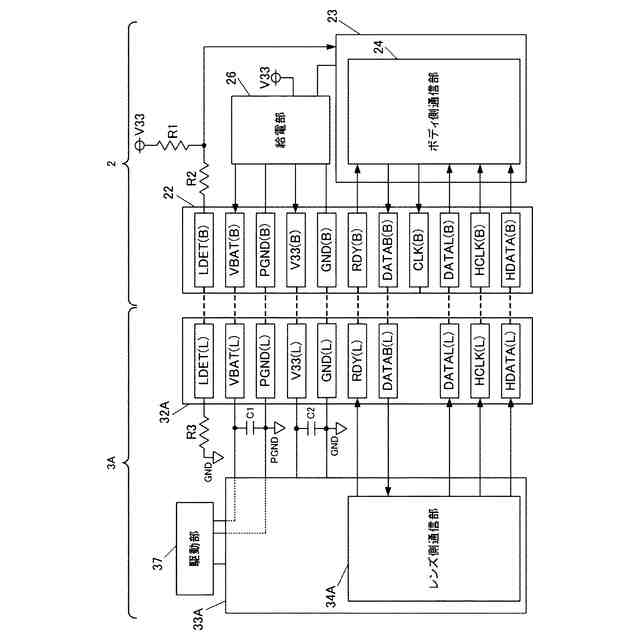

第２の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図

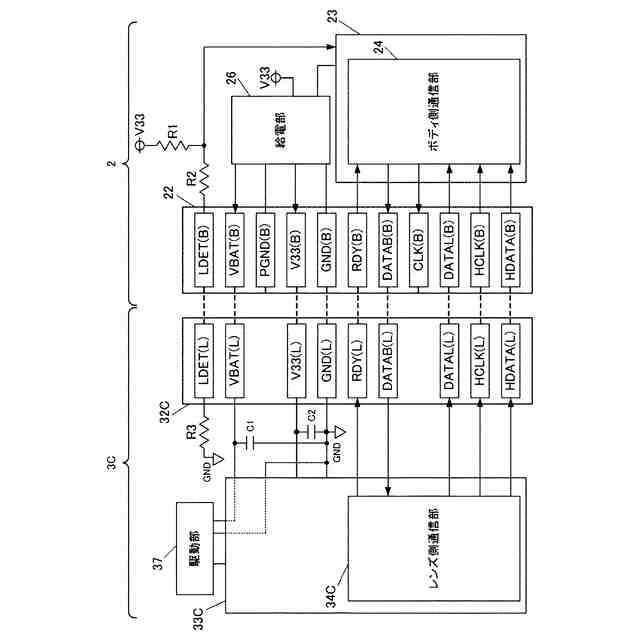

第３の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第４の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第５の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第６の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第７の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第８の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第９の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
第１０の実施形態に係るカメラボディと交換レンズとの間の電気的接続を模式的に示す回路図
【発明を実施するための形態】
【０００６】
（第１の実施の形態）

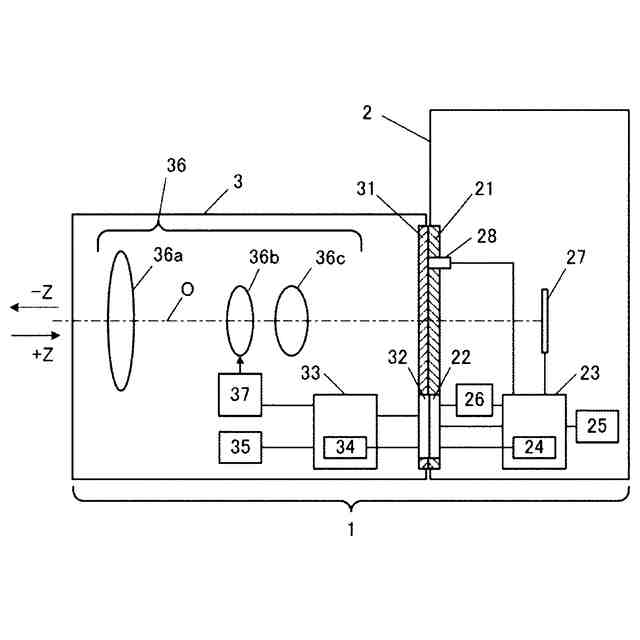

図１は、第１の実施の形態に係るカメラシステム１の構成の概略を示す図である。カメラシステム１は、カメラボディ２と、カメラボディ２に着脱可能なアクセサリの例として交換レンズ３とを含む。
【０００７】
交換レンズ３は、レンズ側マウント３１、レンズ側端子保持部３２、レンズ側通信部３４を有するレンズ側制御部３３、レンズ側記憶部３５、撮像光学系３６、および駆動部３７を有する。レンズ側マウント３１およびレンズ側端子保持部３２については後に詳述する。
【０００８】
レンズ側制御部３３は、マイクロコンピュータおよびその周辺回路等から構成される。レンズ側通信部３４は、カメラボディ２との間で、後述するデータ通信を行う。レンズ側通信部３４は、レンズ側端子保持部３２に設けられたレンズ側端子群（後述）に接続される。レンズ側記憶部３５は不揮発性の記憶媒体である。レンズ側記憶部３５は、レンズ側制御部３３に接続される。レンズ側記憶部３５には、レンズ側制御部３３が実行する所定の制御プログラム等が予め記憶される。レンズ側制御部３３は、レンズ側記憶部３５から制御プログラムを読み込んでプログラムを実行することにより、交換レンズ３の制御を行う。
【０００９】
撮像光学系３６は、後述する撮像素子２７の撮像面に被写体像を結像させる。撮像光学系３６の光軸Ｏは、レンズ側マウント３１および後述するボディ側マウント２１の中心位置とほぼ一致する。図１の撮像光学系３６は、概略的にレンズ３６ａ、フォーカスレンズ３６ｂ、およびレンズ３６ｃを含む。フォーカスレンズ３６ｂは、被写体像の結像位置を調節するレンズである。駆動部３７は、レンズ側制御部３３に接続され、不図示のアクチュエータ等を有する。駆動部３７は、このアクチュエータ等により、フォーカスレンズ３６ｂを光軸方向（＋Ｚ方向、－Ｚ方向）に駆動する。
【００１０】
カメラボディ２は、ボディ側マウント２１、ボディ側端子保持部２２、ボディ側通信部２４を有するボディ側制御部２３、ボディ側記憶部２５、給電部２６、撮像素子２７、および後述するロックピンの状態を検出するスイッチ２８を有する。
（【００１１】以降は省略されています）
