公開番号2025081733
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025032938,2023075671
出願日2025-03-03,2018-06-15
発明の名称画像処理装置
出願人株式会社ニコン
代理人藤央弁理士法人
主分類G06T 5/00 20240101AFI20250520BHJP(計算;計数)
要約【課題】3以上の空間周波数帯域ごとに輪郭強調処理やノイズ低減処理に関する補正情報の各々を独立して設定可能にすること。
【解決手段】画像処理装置は、第1空間周波数帯域の輪郭成分、前記第1空間周波数帯域内の第1空間周波数よりも低い第2空間周波数を含み、かつ、前記第1空間周波数帯域と一部重複する第2空間周波数帯域の輪郭成分、および前記第2空間周波数よりも低い第3空間周波数を含み、かつ、前記第2空間周波数帯域と一部重複する第3空間周波数帯域の輪郭成分の各々についての各補正情報を独立に設定可能であり、表示する画像の表示倍率に基づいて、前記各補正情報を設定する設定部と、前記設定部によって設定された各補正情報に基づいて、画像データを補正する補正部と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
第１空間周波数帯域の輪郭成分、前記第１空間周波数帯域内の第１空間周波数よりも低い第２空間周波数を含み、かつ、前記第１空間周波数帯域と一部重複する第２空間周波数帯域の輪郭成分、および前記第２空間周波数よりも低い第３空間周波数を含み、かつ、前記第２空間周波数帯域と一部重複する第３空間周波数帯域の輪郭成分の各々についての各補正情報を独立に設定可能であり、表示する画像の表示倍率に基づいて、前記各補正情報を設定する設定部と、
前記設定部によって設定された各補正情報に基づいて、画像データを補正する補正部と、
を有する画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、画像データに含まれる高周波成分および低周波成分により、輪郭強調やノイズ低減をおこなう撮像装置が開示されている（たとえば、下記特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２１８６２号公報
【発明の概要】
【０００４】
本願において開示される発明の一側面となる画像処理装置は、第１空間周波数帯域の輪郭成分、前記第１空間周波数帯域内の第１空間周波数よりも低い第２空間周波数を含む第２空間周波数帯域の輪郭成分、および前記第２空間周波数よりも低い第３空間周波数を含む第３空間周波数帯域の輪郭成分の各々についての各補正情報を独立に設定可能な設定部と、前記設定部によって設定された各補正情報に基づいて、画像データを補正する補正部と、を有する。
【０００５】
本願において開示される発明の一側面となる情報処理装置は、送信先を選択する選択部と、第１空間周波数帯域の輪郭成分、前記第１空間周波数帯域内の第１空間周波数よりも低い第２空間周波数を含む第２空間周波数帯域の輪郭成分、および前記第２空間周波数よりも低い第３空間周波数を含む第３空間周波数帯域の輪郭成分の各々についての各補正情報を、前記選択部によって選択された送信先に基づいて、独立に設定する設定部と、前記設定部によって設定された各補正情報と、前記各補正情報を用いる補正対象の画像データとを、前記送信先に送信する送信部と、を有する。
【０００６】
本願において開示される発明の一側面となる撮像装置は、被写体を撮像する撮像部と、第１空間周波数帯域の輪郭成分、前記第１空間周波数帯域内の第１空間周波数よりも低い第２空間周波数を含む第２空間周波数帯域の輪郭成分、および前記第２空間周波数よりも低い第３空間周波数を含む第３空間周波数帯域の輪郭成分の各々についての各補正情報を独立に設定可能な設定部と、前記設定部によって設定された各補正情報に基づいて、前記撮像部から出力される画像データを補正する補正部と、を有する。
【０００７】
本願において開示される発明の一側面となる画像処理プログラムは、第１空間周波数帯域の輪郭成分、前記第１空間周波数帯域内の第１空間周波数よりも低い第２空間周波数を含む第２空間周波数帯域の輪郭成分、および前記第２空間周波数よりも低い第３空間周波数を含む第３空間周波数帯域の輪郭成分の各々についての各補正情報を独立に設定する設定処理と、前記設定処理によって設定された各補正情報に基づいて、画像データを補正する補正処理と、をプロセッサに実行させる。
【図面の簡単な説明】
【０００８】

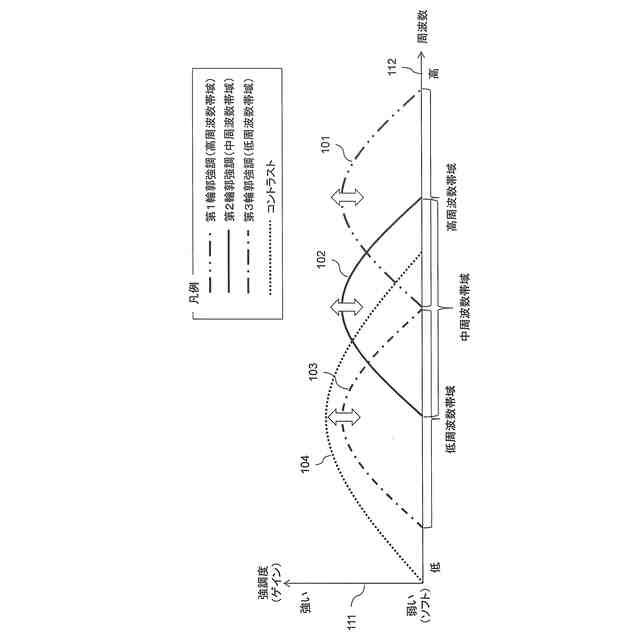

図１は、画像の輪郭強調例を示すグラフである。
図２は、画像の各輪郭強調の設定情報の一例を示す説明図である。

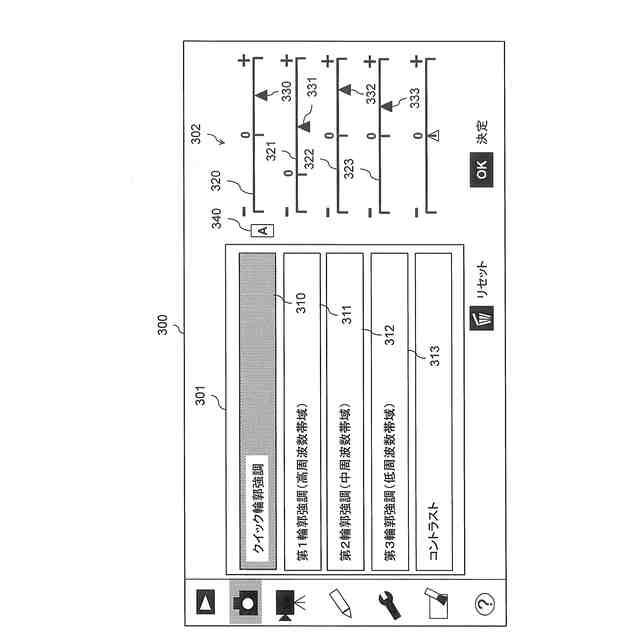

図３は、画像の輪郭強調設定の設定画面例を示す説明図である。

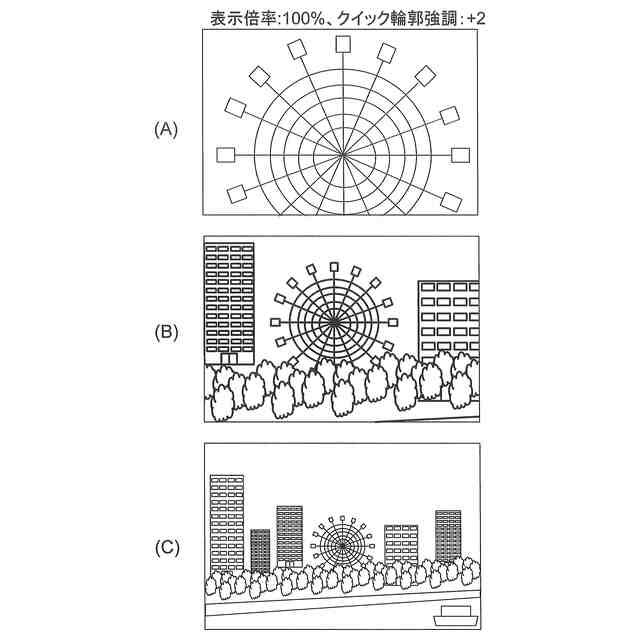

図４は、表示倍率ごとのクイック輪郭強調例１を示す説明図である。
図５は、表示倍率ごとのクイック輪郭強調例２を示す説明図である。
図６は、表示倍率ごとのクイック輪郭強調例３を示す説明図である。

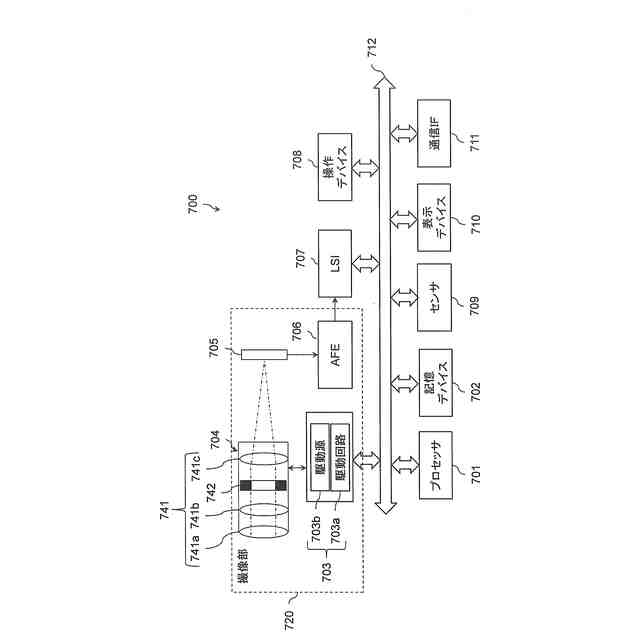

図７は、撮像装置のハードウェア構成例を示すブロック図である。

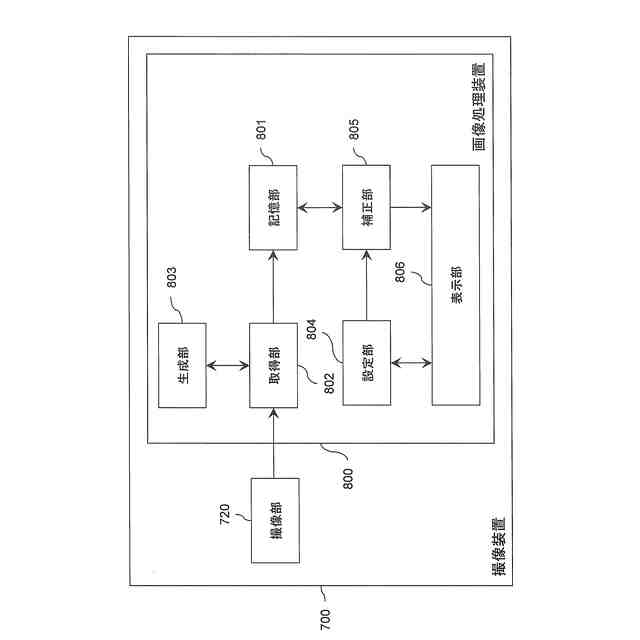

図８は、実施例１にかかる撮像装置の機能的構成例を示すブロック図である。

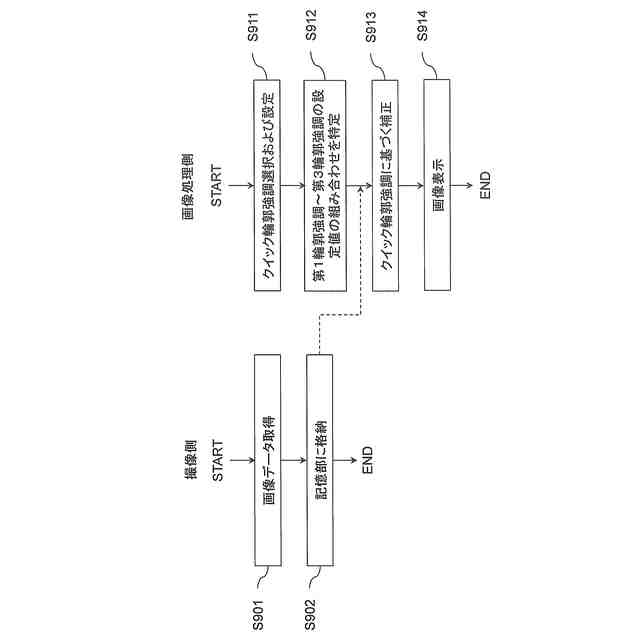

図９は、実施例１にかかる輪郭強調処理手順例を示すフローチャートである。
図１０は、実施例２にかかる輪郭強調処理手順例を示すフローチャートである。
図１１は、撮像装置と送信先とが通信可能に接続された通信システムの一例を示す説明図である。
図１２は、設定情報を示す説明図である。
図１３は、実施例３にかかる撮像装置の機能的構成例を示すブロック図である。
図１４は、送信先選択画面の一例を示す説明図である。
図１５は、実施例３にかかる輪郭強調処理手順例１を示すフローチャートである。
図１６は、実施例３にかかる輪郭強調処理手順例２を示すフローチャートである。
図１７は、実施例４にかかる撮像装置の機能的構成例を示すブロック図である。
図１８は、実施例４にかかる情報処理手順例１を示すフローチャートである。
図１９は、実施例４にかかる情報処理手順例２を示すフローチャートである。
図２０は、分割領域の輪郭強調例を示す説明図である。
図２１は、実施例５にかかる撮像装置の機能的構成例を示すブロック図である。
図２２は、実施例５にかかる輪郭強調処理手順例を示すフローチャートである。
【発明を実施するための形態】
【実施例】
【０００９】
＜画像の輪郭強調例＞
図１は、画像の輪郭強調例を示すグラフである。グラフ１０１～１０４は、画像の輪郭成分の強調度と空間周波数との関係を示す。グラフ１０１～１０４の縦軸１１１が輪郭成分の強調度を示し、横軸１１２が空間周波数を示す。第１グラフ１０１は、空間周波数の高周波数帯域における輪郭成分を強調（第１輪郭強調）するためのグラフである。第１輪郭強調は、いわゆる一般的な輪郭強調処理であり、５０％以上、特に１００％程度の表示倍率などで好適な解像感が得られる。なお、輪郭強調とは、輪郭成分を強調する処理のほか、輪郭成分を弱める処理も含む。
【００１０】
第２グラフ１０２は、空間周波数の中周波数帯域における輪郭成分を強調（第２輪郭強調）するためのグラフである。第２輪郭強調は、特に２５～５０％程度の表示倍率などで好適な解像感が得られる。第３グラフ１０３は、空間周波数の低周波数帯域における輪郭成分を強調（第３輪郭強調）するためのグラフである。第３輪郭強調は、いわゆる一般的な明瞭度調整処理であり、特に２５％以下の表示倍率などで好適な解像感が得られる。第４グラフ１０４は、空間周波数の低周波数帯域～高周波数帯域における輪郭成分、すなわち、画像のコントラストを調整するためのグラフである。
