公開番号2025078694
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2025031308,2024066501
出願日2025-02-28,2019-04-09
発明の名称造形ユニット
出願人株式会社ニコン
代理人個人
主分類B23K 26/34 20140101AFI20250513BHJP(工作機械;他に分類されない金属加工)
要約【課題】造形物を適切に造形可能な造形ユニットを提供する。
【解決手段】造形ユニットは、ベース部材上に設定された設定位置に基づいて、ベース部材に造形物を造形する造形装置と、設定位置に関する位置情報を出力する出力装置とを備える。

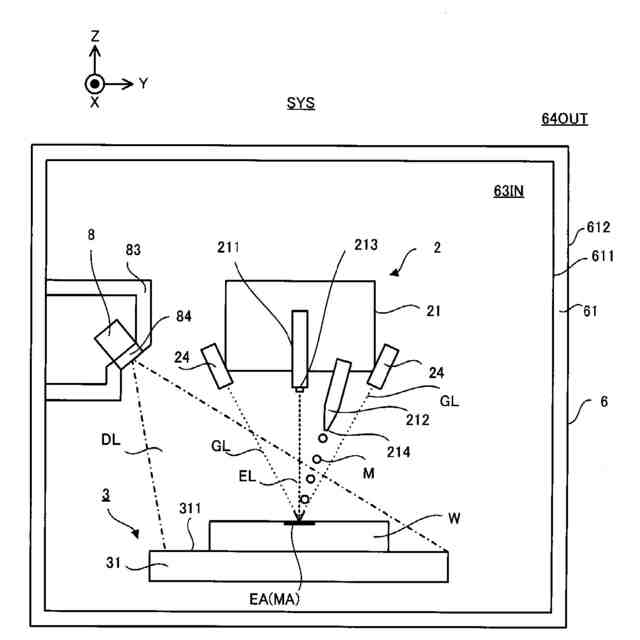

【選択図】図1
特許請求の範囲【請求項１】
ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、
前記設定位置に関する位置情報を出力する出力装置と
を備える造形ユニット。
続きを表示（約 860 文字）【請求項２】
前記出力装置は、前記位置情報を、前記造形物に対して加工動作を行う加工ユニットに出力する
請求項１に記載の造形ユニット。
【請求項３】
前記加工ユニットは、前記出力装置から出力された前記位置情報に基づいて、前記加工動作を行う
請求項２に記載の造形ユニット。
【請求項４】
前記加工ユニットは、前記出力装置から出力された前記位置情報に基づいて、前記造形物と前記加工ユニットとの位置合わせを行い、前記位置合わせの結果に基づいて前記加工動作を行う
請求項２又は３に記載の造形ユニット。
【請求項５】
前記造形装置は、前記ベース部材に対する相対位置が固定された前記造形物を造形する
請求項１から４のいずれか一項に記載の造形ユニット。
【請求項６】
前記造形装置は、前記ベース部材と結合した前記造形物を造形する
請求項１から５のいずれか一項に記載の造形ユニット。
【請求項７】
前記位置情報は、前記設定位置と前記ベース部材との相対位置に関する情報を含む
請求項１から６のいずれか一項に記載の造形ユニット。
【請求項８】
前記位置情報は、前記設定位置と前記造形物との相対位置に関する情報を含む
請求項１から７のいずれか一項に記載の造形ユニット。
【請求項９】
ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、
前記設定位置と前記造形物との相対位置に関する位置情報を出力する出力装置と
を備える造形ユニット。
【請求項１０】
ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、
前記設定位置と前記造形物の位置との関係に関する位置情報を出力する出力装置と
を備える造形ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、造形物を造形するための造形ユニットの技術分野に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、粉状の材料をエネルギビームで溶融した後に、溶融した材料を固化させることで造形物を造形する装置が記載されている。このような造形物を造形する装置では、造形物を適切に造形することが技術的課題となる。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１７／０１４９０９号明細書
【発明の概要】
【０００４】
第１の態様によれば、ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、前記設定位置に関する位置情報を出力する出力装置とを備える造形ユニットが提供される。
【０００５】
第２の態様によれば、ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、前記設定位置と前記造形物との相対位置に関する位置情報を出力する出力装置とを備える造形ユニットが提供される。
【０００６】
第３の態様によれば、ベース部材上に設定された設定位置に基づいて、前記ベース部材に造形物を造形する造形装置と、前記設定位置と前記造形物の位置との関係に関する位置情報を出力する出力装置とを備える造形ユニットが提供される。
【０００７】
第４の態様によれば、ベース部材上に設定位置を設定する制御装置と、前記設定位置に基づいて、前記ベース部材に造形物を造形する造形装置とを備える造形ユニットが提供される。
【０００８】
第５の態様によれば、ベース部材に造形物を造形する造形装置と、前記ベース部材及び前記造形物のうち少なくとも一方の上に設定位置を設定し、前記設定位置に基づいて前記造形装置を制御する制御装置と、前記設定位置に関する第１位置情報と、前記設定位置と前記造形物の位置との位置関係に関する第２位置情報とを出力する出力装置とを備える造形ユニットが提供される。
【０００９】
第６の態様によれば、ベース部材に造形物を造形する造形装置と、前記ベース部材及び前記造形物のうち少なくとも一方の上に設定された設定位置と前記造形物の位置との関係に関する位置情報を出力する出力装置とを備える造形ユニットが提供される。
【００１０】
第７の態様によれば、ベース部材に造形物を造形する造形装置と、前記ベース部材の３次元形状データと、前記造形物の３次元形状データとを出力する出力装置とを備える造形ユニットが提供される。
（【００１１】以降は省略されています）
