公開番号2025078719
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2025032722,2021203308
出願日2025-03-03,2021-01-28
発明の名称加工システム
出願人株式会社ニコン
代理人個人
主分類B23K 26/34 20140101AFI20250513BHJP(工作機械;他に分類されない金属加工)
要約【課題】物体を適切に加工可能な加工システムを提供する。
【手段】加工システムは、複数の物体に対して付加加工が可能な加工装置と、加工装置を制御可能な制御装置とを備え、制御装置は、複数の物体のうちの第1の物体の形状を計測するための第1の計測動作の結果に基づいて、第1の物体に対する付加加工を行うように加工装置を制御するための第1の加工制御情報を生成し、加工装置は、第1の加工制御情報に基づいて、第1の物体に対する付加加工と複数の物体のうちの第1の物体とは異なる第2の物体に対する付加加工とを行う。

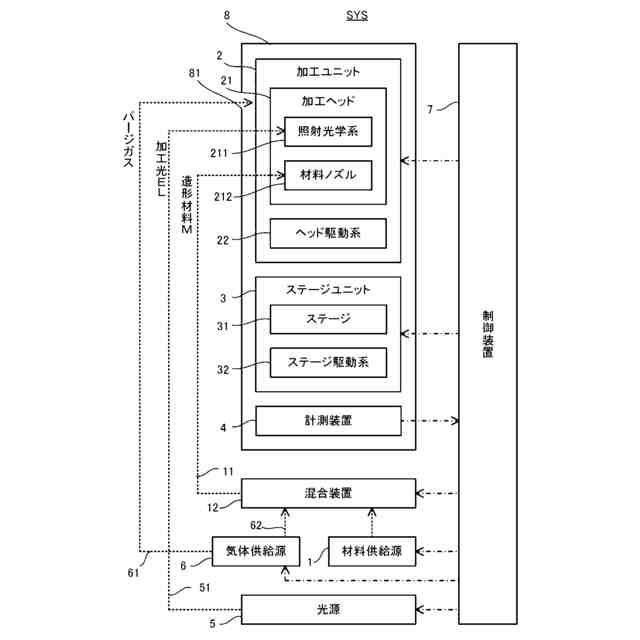

【選択図】図1
特許請求の範囲【請求項１】
複数の物体に対して付加加工が可能な加工装置と、
前記加工装置を制御可能な制御装置と
を備え、
前記制御装置は、前記複数の物体のうちの第１の物体の形状を計測するための第１の計測動作の結果に基づいて、前記第１の物体に対する付加加工を行うように前記加工装置を制御するための第１の加工制御情報を生成し、
前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体に対する付加加工と前記複数の物体のうちの前記第１の物体とは異なる第２の物体に対する付加加工とを行う
加工システム。
続きを表示（約 1,400 文字）【請求項２】

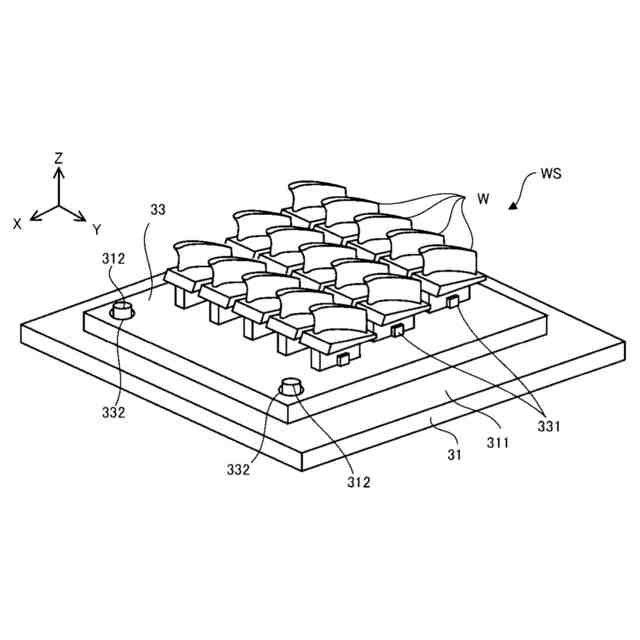

前記複数の物体が載置される物体載置装置を更に備え、
前記加工装置が前記第１及び第２の物体を含む複数の第３の物体に対する付加加工を行った後に、前記物体載置装置には、前記複数の第３の物体とは異なる複数の第４の物体が載置され、
前記加工装置は、前記第１の加工制御情報に基づいて、前記複数の第４の物体に対する付加加工を行う
請求項１に記載の加工システム。
【請求項３】
前記加工装置は、

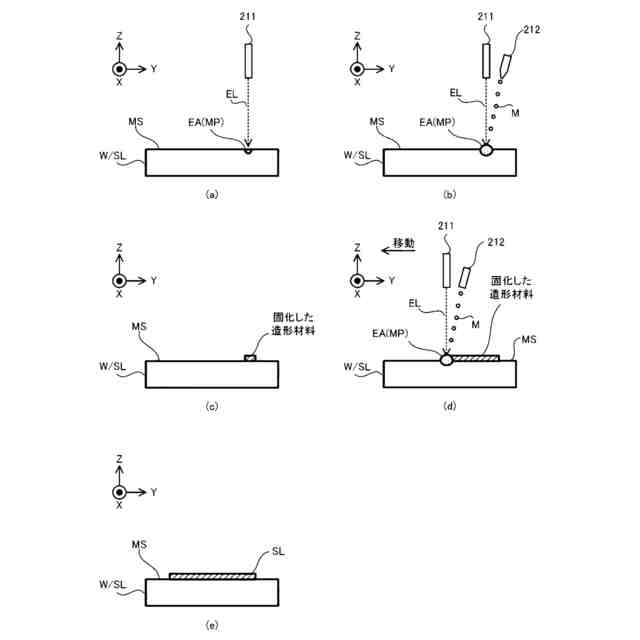

前記複数の物体のそれぞれにエネルギビームを射出するエネルギビーム照射部と、
前記エネルギビームが照射された部位に造形材料を供給する材料供給部と
を備える
請求項１又は２に記載の加工システム。
【請求項４】

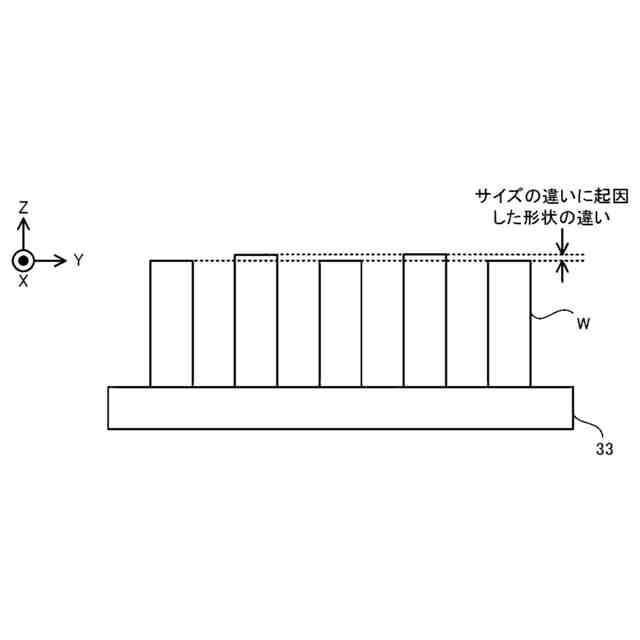

前記複数の物体のうちの少なくとも二つのサイズが異なる
請求項１から３のいずれか一項に記載の加工システム。
【請求項５】
前記加工装置が付加加工を行った後における前記少なくとも二つの物体のサイズの差異は、前記加工装置が付加加工を行う前における前記少なくとも二つの物体のサイズの差異よりも小さい
請求項４に記載の加工システム。
【請求項６】
前記第１の計測動作を行う計測装置を更に備える
請求項１から５のいずれか一項に記載の加工システム。
【請求項７】
前記加工装置が前記複数の物体に対する付加加工を行う前に、前記複数の物体のそれぞれの形状を計測する第２の計測動作が行われ、
前記加工装置は、前記複数の物体のうち、前記第２の計測動作によって計測された形状が所定の形状基準を満たしていない第５の物体に対する付加加工を行わない
請求項１から６のいずれか一項に記載の加工システム。
【請求項８】
前記加工装置が前記複数の物体に対する付加加工を行う前に、前記複数の物体のそれぞれの形状を計測する第２の計測動作が行われ、
前記制御装置は、前記複数の物体のうち、前記第２の計測動作によって計測された形状が所定の形状基準を満たしていない第５の物体の形状の前記第２の計測動作による計測結果に基づいて、前記第１の加工制御情報を補正し、
前記加工装置は、補正された前記第１の加工制御情報に基づいて、前記第５の物体に対する付加加工を行う
請求項１から７のいずれか一項に記載の加工システム。
【請求項９】
前記加工装置が前記複数の物体に対する付加加工を行う前に、前記複数の物体のそれぞれの形状を第１の計測精度で計測する第２の計測動作が行われ、
前記複数の物体のうち、前記第２の計測動作によって計測された形状が所定の形状基準を満たしていない第５の物体の形状を、前記第１の計測精度よりも高い第２の計測精度で計測する第３の計測動作が行われ、
前記制御装置は、前記第３の計測動作の結果に基づいて、前記第５の物体に対する付加加工を行うように前記加工装置を制御するための第２の加工制御情報を生成し、
前記加工装置は、前記第２の加工制御情報に基づいて、前記第５の物体に対する付加加工を行う
請求項１から８のいずれか一項に記載の加工システム。
【請求項１０】
前記第３の計測動作を行う計測装置を更に備える
請求項９に記載の加工システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、物体を加工する加工システムの技術分野に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、物体を加工する加工システムの一例が記載されている。このような加工システムでは、物体を効率的に加工するための構造を採用することが技術的課題となる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第８，６３６，４９６号明細書
【発明の概要】
【０００４】
第１の態様によれば、複数の物体に対して付加加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の物体のうちの第１の物体の形状を計測するための第１の計測動作の結果に基づいて、前記第１の物体に対する付加加工を行うように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体に対する付加加工と前記複数の物体のうちの前記第１の物体とは異なる第２の物体に対する付加加工とを行う加工システムが提供される。
【０００５】
第２の態様によれば、複数の物体の補修加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の物体のうちの第１の物体の補修後の形状に関する形状情報、及び、前記第１の物体の形状の計測結果の少なくとも一つに基づいて、前記第１の物体を加工するように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体と前記複数の物体のうちの前記第１の物体とは異なる第２の物体とを補修加工する加工システムが提供される。
【０００６】
第３の態様によれば、物体の複数の箇所の補修加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の箇所のうちの第１の箇所の補修後の形状に関する形状情報、および、前記第１の箇所の形状の計測結果の少なくとも一つに基づいて、前記第１の箇所を加工するように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の箇所と前記複数の箇所のうちの前記第１の箇所とは異なる第２の箇所とを補修加工する加工システムが提供される。
【０００７】
第４の態様によれば、複数のワークに対して付加加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数のワーク上に形成される第１の物体のモデルの形状に関する形状情報、及び、前記複数のワークのうちの第１のワークの形状の計測結果の少なくとも一方に基づいて、前記第１のワークを加工するように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１のワークと前記複数の物体のうちの前記第１のワークとは異なる第２のワークとを補修加工する加工システムが提供される。
【０００８】
第５の態様によれば、複数の物体に対する加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の物体のうちの第１の物体の形状を計測するための第１の計測動作の結果に基づいて、前記第１の物体に対する加工を行うように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体に対する加工と前記複数の物体のうちの前記第１の物体とは異なる第２の物体に対する加工を行う加工システムが提供される。
【０００９】
第６の態様によれば、複数の物体に対して付加加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の物体のうちの第１の物体の形状を計測するための第１の計測動作の結果に基づいて、前記第１の物体に対する付加加工を行うように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体に対する付加加工と前記複数の物体のうちの前記第１の物体とは異なる第２の物体に対する付加加工とを行う加工システムが提供される。
【００１０】
第７の態様によれば、複数の物体の補修加工が可能な加工装置と、前記加工装置を制御可能な制御装置とを備え、前記制御装置は、前記複数の物体のうちの第１の物体の補修後の形状に関する形状情報、及び、前記第１の物体の形状の計測結果の少なくとも一つに基づいて、前記第１の物体を加工するように前記加工装置を制御するための第１の加工制御情報を生成し、前記加工装置は、前記第１の加工制御情報に基づいて、前記第１の物体と前記複数の物体のうちの前記第１の物体とは異なる第２の物体とを補修加工する加工システムが提供される。
（【００１１】以降は省略されています）
