発明の名称プッシュスイッチ
出願人アルプスアルパイン株式会社
代理人個人,個人
主分類H01H 13/66 20060101AFI20250523BHJP(基本的電気素子)
要約【課題】比較的少数の固定接点を用いて2段階スイッチを実現できるようにすること。
【解決手段】プッシュスイッチは、凹部を有するハウジングと、凹部上に設けられ、下方に突出した中央突起部を有し、中央突起部の下端部に導電部を有するラバーステムと、凹部に設けられ、反転動作可能なドーム状を有し、中央部に中央突起部を挿通可能な開口部を有する可動接点と、凹部の内底面において、導電部と対向して設けられた第1の固定接点と、凹部の内底面における第1の固定接点の周囲において、可動接点と接触して設けられた第2の固定接点とを備え、第1の固定接点は、互いに分割された複数の接点部を有し、ラバーステムの第1のストローク量の押圧操作がなされたとき、ラバーステムの導電部が、可動接点の開口部を通過して、複数の接点部の各々に接触することにより、複数の接点部が導電部を介して互いに導通する第1の導通状態となる。
【選択図】図7
特許請求の範囲【請求項１】
凹部を有するハウジングと、
前記凹部上に設けられ、下方に突出した中央突起部を有し、前記中央突起部の下端部に導電部を有するラバーステムと、
前記凹部に設けられ、反転動作可能なドーム状を有し、中央部に前記中央突起部を挿通可能な開口部を有する可動接点と、
前記凹部の内底面において、前記導電部と対向して設けられた第１の固定接点と、
前記凹部の前記内底面における前記第１の固定接点の周囲において、前記可動接点と接触して設けられた第２の固定接点と
を備え、
前記第１の固定接点は、互いに分割された複数の接点部を有し、
前記ラバーステムの第１のストローク量の押圧操作がなされたとき、前記ラバーステムの前記導電部が、前記可動接点の前記開口部を通過して、前記複数の接点部の各々に接触することにより、前記複数の接点部が前記導電部を介して互いに導通する第１の導通状態となる
ことを特徴とするプッシュスイッチ。
続きを表示（約 490 文字）【請求項２】
前記ラバーステムの前記第１のストローク量よりも大きい第２のストローク量の押圧操作がなされたとき、前記ラバーステムが前記可動接点の前記開口部の周囲を押圧して、前記可動接点が前記反転動作して前記複数の接点部の各々に接触することにより、前記複数の接点部と前記第２の固定接点とが前記可動接点を介して導通する第２の導通状態となる
ことを特徴とする請求項１に記載のプッシュスイッチ。
【請求項３】
前記押圧操作の操作量が前記第１のストローク量に達するまでは、前記押圧操作の操作荷重が緩やかに上昇し、
前記押圧操作の操作量が前記第１のストローク量に達してから前記第２のストローク量に達するまでは、前記押圧操作の操作荷重が急激に上昇し、
前記押圧操作の操作量が前記第２のストローク量に達したとき、前記押圧操作の操作荷重が急激に下降する
ことを特徴とする請求項２に記載のプッシュスイッチ。
【請求項４】
前記導電部は、導電性金属からなる
ことを特徴とする請求項１から３のいずれか一項に記載のプッシュスイッチ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プッシュスイッチに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
下記特許文献１には、第一スイッチ部材および第二スイッチ部材を押圧方向に重ねた構造を有し、第二スイッチ部材の押し下げにより最初の入力を実行し、次に第二スイッチ部材からの押圧を受けた第一スイッチ部材の押し下げにより次の入力を実行する二段式押釦スイッチ部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１７５７４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の技術は、最初の入力で接点用電極１１と接点用電極１２とを導通させるものであり、次の入力で接点用電極１３と接点用電極１４とを導通させるものであり、すなわち、最初の入力と次の入力とで、異なる接点用電極を導通させるため、比較的多数の接点用電極が必要であった。
【課題を解決するための手段】
【０００５】
一実施形態に係るプッシュスイッチは、凹部を有するハウジングと、凹部上に設けられ、下方に突出した中央突起部を有し、中央突起部の下端部に導電部を有するラバーステムと、凹部に設けられ、反転動作可能なドーム状を有し、中央部に中央突起部を挿通可能な開口部を有する可動接点と、凹部の内底面において、導電部と対向して設けられた第１の固定接点と、凹部の内底面における第１の固定接点の周囲において、可動接点と接触して設けられた第２の固定接点とを備え、第１の固定接点は、互いに分割された複数の接点部を有し、ラバーステムの第１のストローク量の押圧操作がなされたとき、ラバーステムの導電部が、可動接点の開口部を通過して、複数の接点部の各々に接触することにより、複数の接点部が導電部を介して互いに導通する第１の導通状態となる。
【発明の効果】
【０００６】
一実施形態に係るプッシュスイッチによれば、比較的少数の固定接点を用いて２段階スイッチを実現できる。
【図面の簡単な説明】
【０００７】

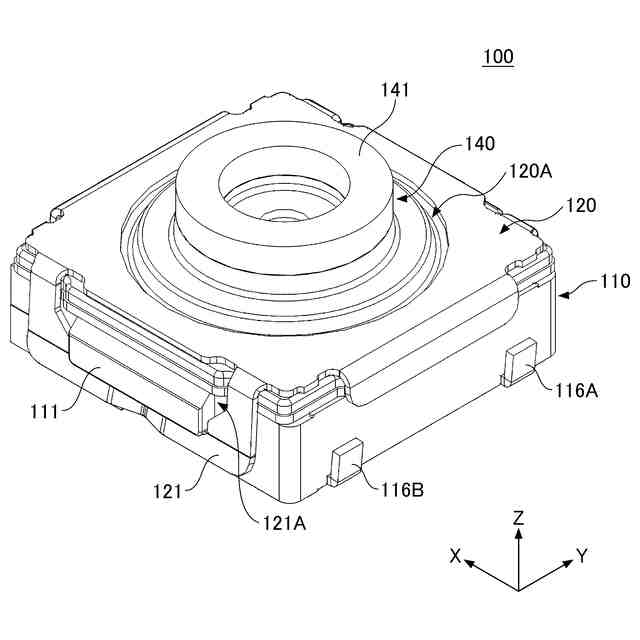

一実施形態に係るプッシュスイッチの外観斜視図

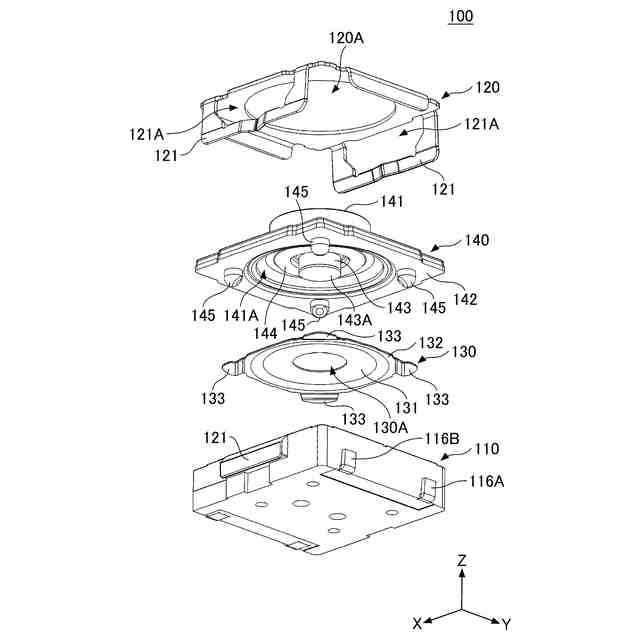

一実施形態に係るプッシュスイッチの上方から視た分解斜視図
一実施形態に係るプッシュスイッチの下方から視た分解斜視図
一実施形態に係るプッシュスイッチの断面図

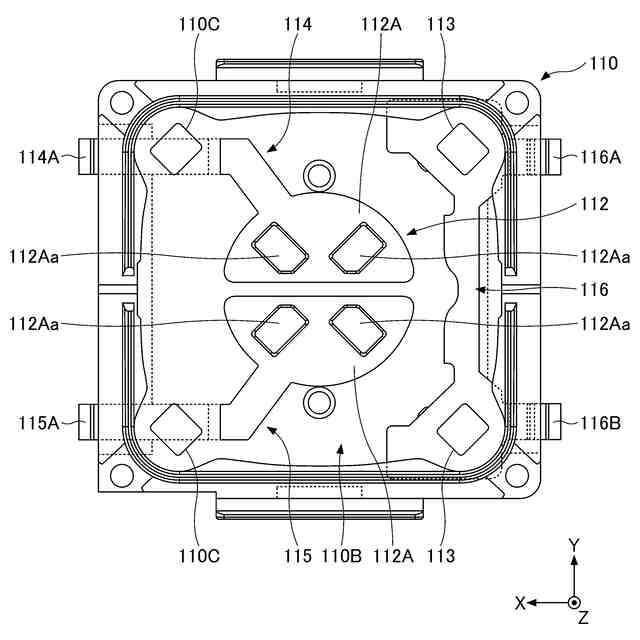

一実施形態に係るプッシュスイッチが備えるハウジングの平面図

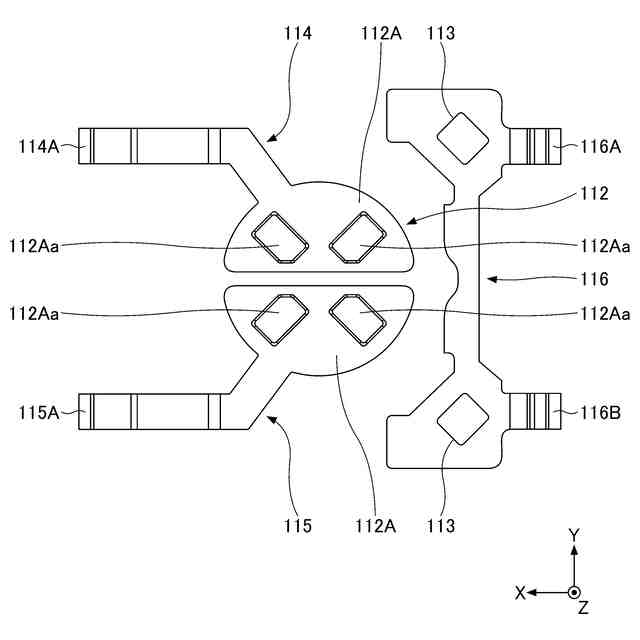

一実施形態に係るハウジングが備える第１固定接点部材および第２固定接点部材の平面図

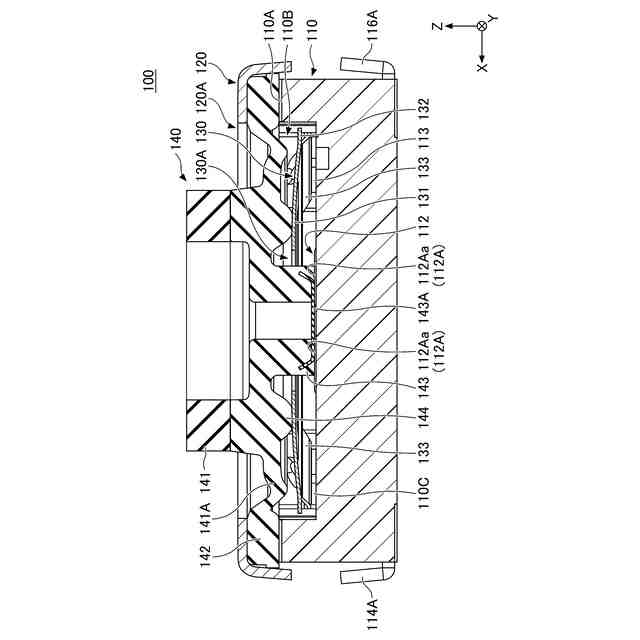

一実施形態に係るプッシュスイッチの第１の導通状態を示す断面図

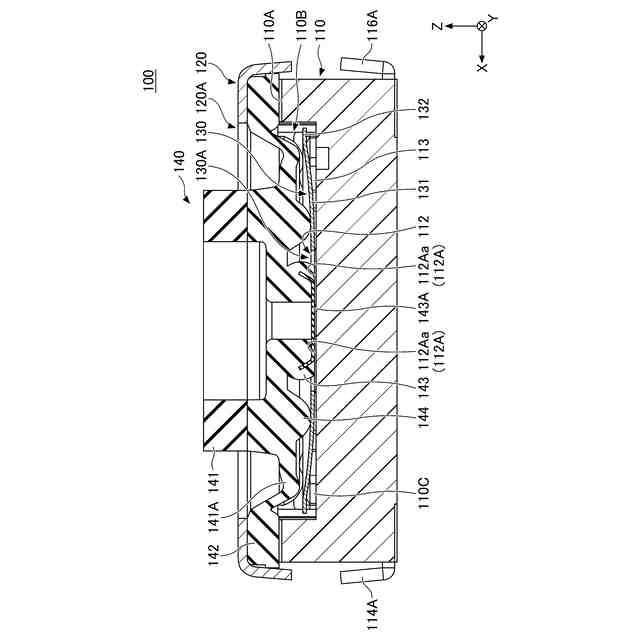

一実施形態に係るプッシュスイッチの第２の導通状態を示す断面図
【発明を実施するための形態】
【０００８】
以下、図面を参照して、一実施形態について説明する。なお、以降の説明では、便宜上、図中Ｚ軸方向を上下方向とし、図中Ｙ軸方向を左右方向とし、図中Ｘ軸方向を前後方向とする。但し、Ｚ軸正方向を上方とし、Ｙ軸正方向を右方とし、Ｘ軸正方向を前方とする。
【０００９】
（プッシュスイッチ１００の概要）
図１は、一実施形態に係るプッシュスイッチ１００の外観斜視図である。図１に示すように、プッシュスイッチ１００は、全体的に、上下方向（Ｚ軸方向）に薄型の直方体形状を有し、上面視において、概ね正方形状を有する。
【００１０】
図１に示すように、プッシュスイッチ１００は、ハウジング１１０の上面１１０Ａが、ラバーステム１４０およびフレーム１２０によって覆われている。ラバーステム１４０の中央部には、上方（Ｚ軸正方向）に凸状に突出した操作部１４１が設けられている。
