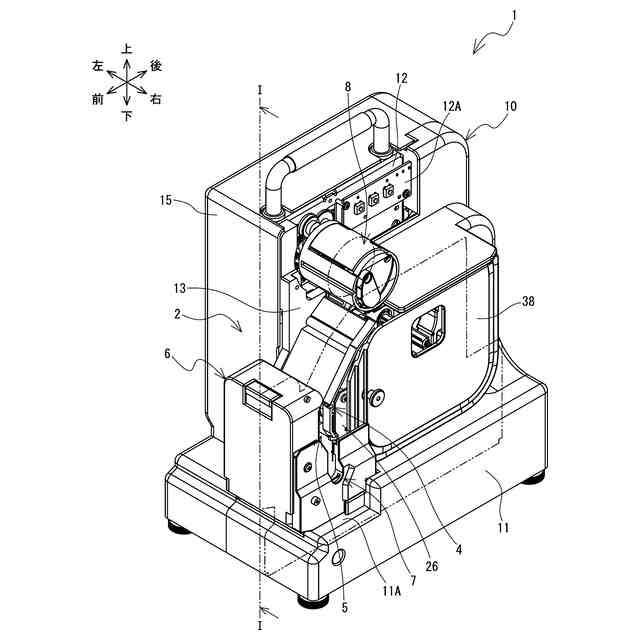

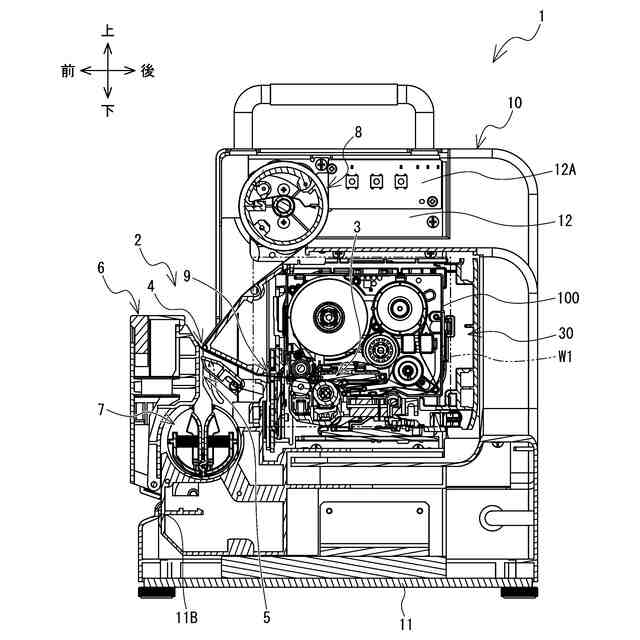

発明の名称ラベル貼付装置
出願人ブラザー工業株式会社
代理人個人
主分類B65C 3/02 20060101AFI20250522BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】被着体の大きさによらずラベルを巻き付けることができるラベル貼付装置を提供する。

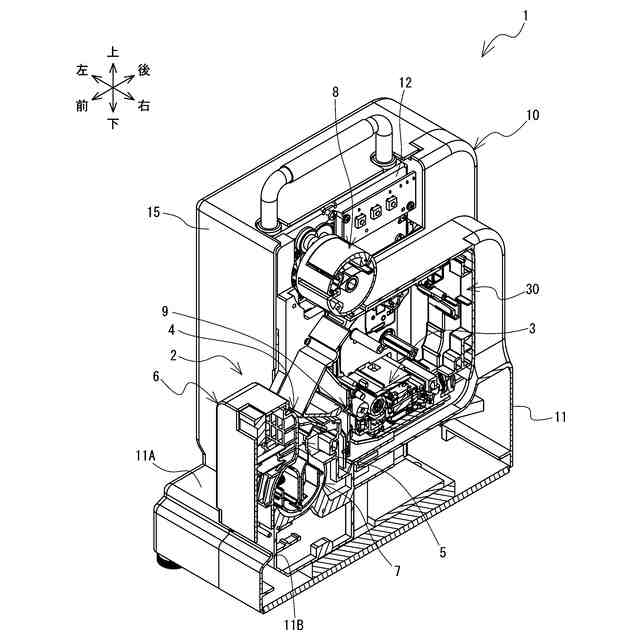

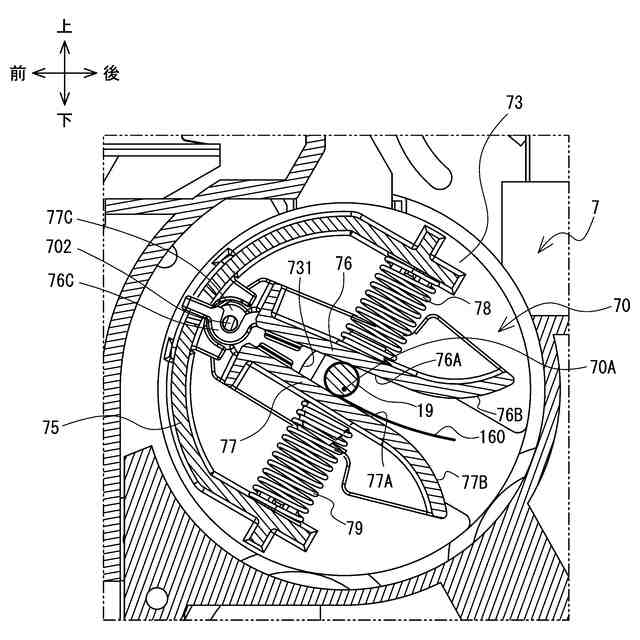

【解決手段】アーム部材76,77の挟持部76A,77Aがケーブル19に接触する面は、平面である。ケーブル19の中心位置が回転体70の回転軸心70Aの位置とずれても、挟持部76A,77Aは、アーム部材76,77が付勢されることによって、常に、ケーブル19の外周面を保持した状態を維持できる。ケーブル19の外径が異なっても同様に、挟持部76A,77Aは、常に、ケーブル19の外周面を保持した状態を維持できる。挟持部76A,77Aがケーブル19を保持した状態で回転体70が回転することによって、ラベル160はケーブル19の外周面に巻き付けられ、粘着材によってケーブル19に貼り付けられる。
【選択図】図24
特許請求の範囲【請求項１】

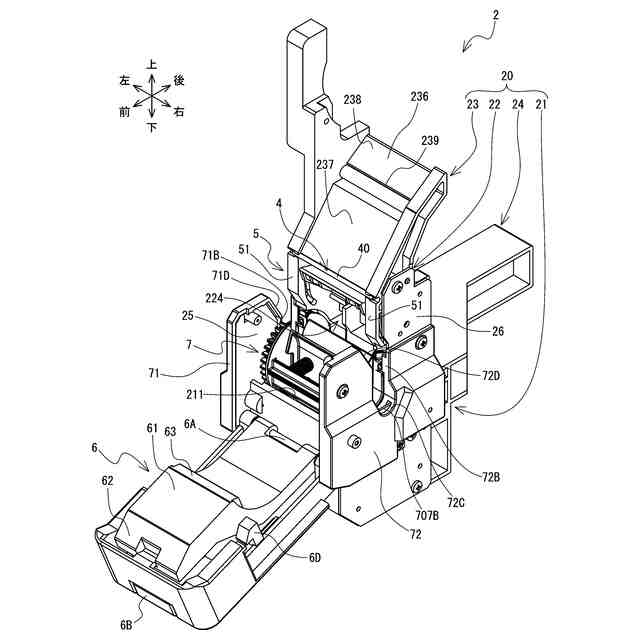

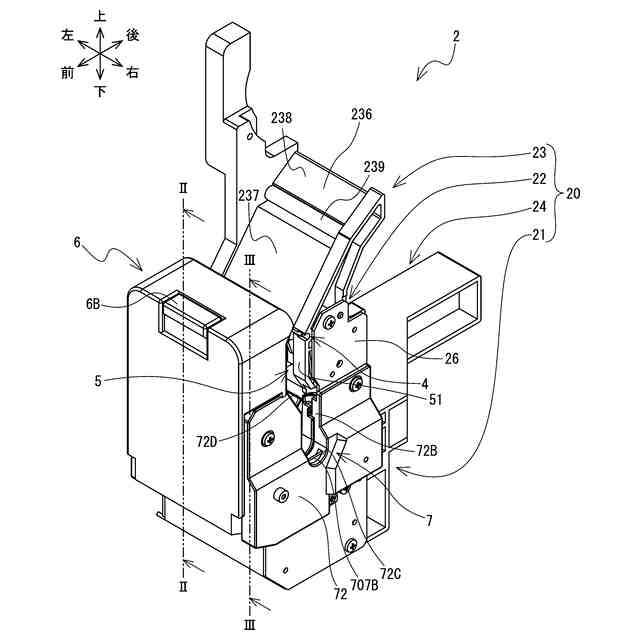

貼付対象のラベルの端部が貼り付けられた被着体が挿入され、駆動源から伝達される駆動力によって回転し、前記被着体の周囲に前記ラベルを巻き付けて貼り付ける巻付部と
前記巻付部を回転可能に支持する筐体と
を備え、

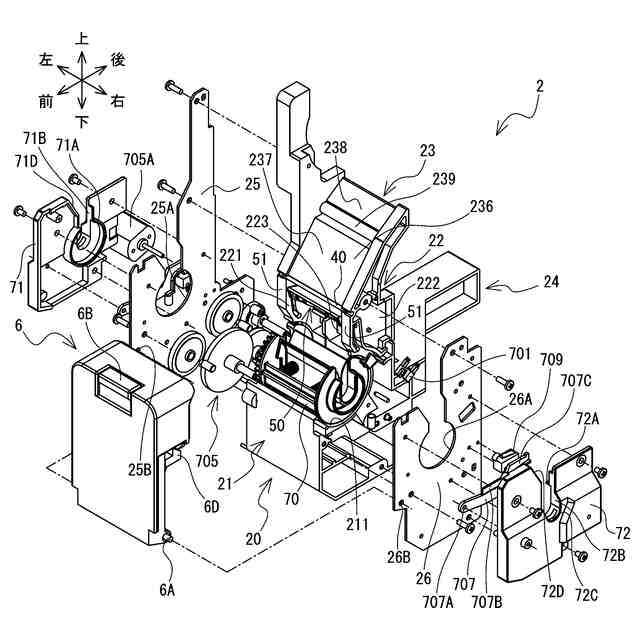

前記巻付部は、
前記被着体の挿入位置へ向けて前記被着体が挿入される挿入方向に沿い、且つ前記挿入位置に対して前記挿入方向に交差する方向の一方側で前記挿入位置を向く平面である第１押圧面を有し、前記被着体が前記挿入位置に位置する場合に前記第１押圧面で前記ラベルを前記被着体へ向けて押圧する第１押圧部材と、
前記挿入方向に沿い、且つ前記挿入位置に対して前記挿入方向に交差する方向の他方側で前記挿入位置を向き、前記第１押圧部材に対向する平面である第２押圧面を有し、前記被着体が前記挿入位置に位置する場合に前記第２押圧面で前記ラベルを前記被着体へ向けて押圧する第２押圧部材と、
前記第１押圧部材および前記第２押圧部材を内部に保持し、前記挿入位置を中心に回転する回転体と、
前記回転体の内面と前記第１押圧部材の間に配置し、前記第１押圧面が前記挿入位置を挟んで前記第２押圧面に近づく向きに前記第１押圧部材を付勢する第１付勢部材と、
前記回転体の内面と前記第２押圧部材の間に配置し、前記第２押圧面が前記挿入位置を挟んで前記第１押圧面に近づく向きに前記第２押圧部材を付勢する第２付勢部材と
を備えたこと
を特徴とするラベル貼付装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１押圧部材および前記第２押圧部材は、それぞれ前記挿入方向に沿って延びる板状であり、
前記挿入方向において前記挿入位置よりも下流側に位置するそれぞれの基部を前記回転体に支持する１つの軸体を備えたこと
を特徴とする請求項１に記載のラベル貼付装置。
【請求項３】
前記第１押圧部材と前記第２押圧部材は同じ形状であること
を特徴とする請求項２に記載のラベル貼付装置。
【請求項４】
前記第１押圧部材と前記第２押圧部材のそれぞれの前記基部とは反対側で、前記挿入方向において前記挿入位置よりも上流側に位置するそれぞれの先部は、前記第１押圧部材および前記第２押圧部材の揺動する位置によらず、前記回転体の外周の位置よりも内部に位置すること
を特徴とする請求項２に記載のラベル貼付装置。
【請求項５】
前記回転体に対し、前記回転体の回転軸心が延びる方向である軸心方向の一方側の位置に、前記挿入位置への前記被着体の挿入の有無を検出する第１検出器と、
前記回転体に対し前記軸心方向の他方側の位置に、前記挿入位置への前記被着体の挿入の有無を検出する第２検出器と
を備え、
前記駆動源は、前記被着体が前記挿入位置に挿入されたことを前記第１検出器と前記第２検出器の両方が検出した場合に駆動して、前記回転体を回転すること
を特徴とする請求項４に記載のラベル貼付装置。
【請求項６】
前記第１検出器と前記第２検出器は、前記挿入位置のうち、前記挿入方向の最も下流側の位置に前記被着体が挿入された状態において、前記被着体の挿入を検出すること
を特徴とする請求項５に記載のラベル貼付装置。
【請求項７】
前記第１押圧面および前記第２押圧面のそれぞれには、粘着材の付着を抑制するコーティング層が形成されたこと
を特徴とする請求項６に記載のラベル貼付装置。
【請求項８】
前記第１押圧部材のうち、少なくとも前記第１押圧面は、金属製であり、
前記第２押圧部材のうち、少なくとも前記第２押圧面は、金属製であること
を特徴とする請求項７に記載のラベル貼付装置。
【請求項９】
前記回転体の前記軸心方向の一端を回転可能に支持し、且つ前記被着体の前記挿入位置への挿入を案内する第１案内溝を有する第１支持部材と、
前記回転体の前記軸心方向の他端を回転可能に支持し、且つ前記被着体の前記挿入位置への挿入を案内する第２案内溝を有する第２支持部材と
を備え、
前記筐体は、
前記第１支持部材および前記第２支持部材が前記回転体を支持した状態で前記第１支持部材を固定する第１固定部と、
前記第１支持部材および前記第２支持部材が前記回転体を支持した状態で前記第２支持部材を固定する第２固定部と
を備えたこと
を特徴とする請求項５に記載のラベル貼付装置。
【請求項１０】
前記第１案内溝は、前記被着体を案内する第１案内位置へ向けて前記第１支持部材を切欠いた凹部状であり、
前記第２案内溝は、前記被着体を案内する第２案内位置へ向けて前記第２支持部材を切欠いた凹部状であり、
前記第１支持部材および前記第２支持部材が前記回転体を支持した状態で、前記第１案内位置および前記第２案内位置は、前記回転体の前記軸心方向において、前記挿入位置と同じ位置に形成されたこと
を特徴とする請求項９に記載のラベル貼付装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、被着体にラベルを貼り付けるラベル貼付装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
被着体にラベルを貼り付けるラベル貼付装置が知られている（例えば特許文献１参照）。ラベル貼付装置において、剥離材から全て剥がされたラベルは支持部に搬送され、粘着面を上方に向けて水平に配置される。ケーブルは、案内部材により貼付機構に向けて下方に案内される過程でラベルに上方から接触し、ラベルの粘着面にケーブルの一部が貼付される。ケーブルはラベルとともに貼付機構に挿入される。ラベルは貼付機構によってケーブルに巻き付けられて、貼り付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２０６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の貼付機構は、第１アーム部材と第２アーム部材の屈曲部にケーブルを挟み、アーム部材を回転させて、ケーブルにラベルを巻き付ける構成である。屈曲部は、側面視でケーブルの径方向に膨らむ形状であり、特に、屈曲部の内径よりも細いケーブルにラベルを巻き付ける場合、屈曲部間にケーブルを保持することが難しい。このため、ケーブルの太さによらずラベルの巻き付けを行いたいという要望があった。
【０００５】
本発明の目的は、被着体の大きさによらずラベルを巻き付けることができるラベル貼付装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、貼付対象のラベルの端部が貼り付けられた被着体が挿入され、駆動源から伝達される駆動力によって回転し、前記被着体の周囲に前記ラベルを巻き付けて貼り付ける巻付部と前記巻付部を回転可能に支持する筐体とを備え、前記巻付部は、前記被着体の挿入位置へ向けて前記被着体が挿入される挿入方向に沿い、且つ前記挿入位置に対して前記挿入方向に交差する方向の一方側で前記挿入位置を向く平面である第１押圧面を有し、前記被着体が前記挿入位置に位置する場合に前記第１押圧面で前記ラベルを前記被着体へ向けて押圧する第１押圧部材と、前記挿入方向に沿い、且つ前記挿入位置に対して前記挿入方向に交差する方向の他方側で前記挿入位置を向き、前記第１押圧部材に対向する平面である第２押圧面を有し、前記被着体が前記挿入位置に位置する場合に前記第２押圧面で前記ラベルを前記被着体へ向けて押圧する第２押圧部材と、前記第１押圧部材および前記第２押圧部材を内部に保持し、前記挿入位置を中心に回転する回転体と、前記回転体の内面と前記第１押圧部材の間に配置し、前記第１押圧面が前記挿入位置を挟んで前記第２押圧面に近づく向きに前記第１押圧部材を付勢する第１付勢部材と、前記回転体の内面と前記第２押圧部材の間に配置し、前記第２押圧面が前記挿入位置を挟んで前記第１押圧面に近づく向きに前記第２押圧部材を付勢する第２付勢部材とを備えたことを特徴とするラベル貼付装置が提供される。
【０００７】
第１押圧部材と第２押圧部材は、それぞれ第１付勢部材と第２付勢部材によって第１押圧面と第２押圧面が互いに近づく向きに付勢されている。故に第１押圧部材と第２押圧部材は、挿入位置に挿入される被着体の外径によらず、第１押圧面と第２押圧面で被着体を挟んで押圧することができる。第１押圧部材と第２押圧部材は、挿入位置に挿入された被着体を第１押圧面と第２押圧面で挟み、その状態で回転体とともに挿入位置を中心に回転することで、被着体の外径が異なっても第１押圧面と第２押圧面の接触状態を維持することができるので、ラベルを被着体に巻き付けることができる。
【０００８】
本態様において、前記第１押圧部材および前記第２押圧部材は、それぞれ前記挿入方向に沿って延びる板状であり、前記挿入方向において前記挿入位置よりも下流側に位置するそれぞれの基部を前記回転体に支持する１つの軸体を備えてもよい。第１押圧部材と第２押圧部材は、それぞれの基部が１つの軸体によって回転体に軸支される。すなわち第１押圧部材と第２押圧部材は軸体を中心に揺動し、挿入位置を挟んでそれぞれの第１押圧面と第２押圧面を互いに近づけることができる。よって第１押圧部材と第２押圧部材は、外径の異なる被着体に対して第１押圧面と第２押圧面で挟み込んで接触状態を維持でき、ラベルを巻き付けることができる。
【０００９】
本態様において、前記第１押圧部材と前記第２押圧部材は同じ形状であってもよい。巻付部は、同じ形状の第１押圧部材と第２押圧部材を回転体に保持して構成される。故にラベル貼付装置は、生産コストを抑制でき、且つ組立時の部品の取り付け違いを防止することができる。
【００１０】
本態様において、前記第１押圧部材と前記第２押圧部材のそれぞれの前記基部とは反対側で、前記挿入方向において前記挿入位置よりも上流側に位置するそれぞれの先部は、前記第１押圧部材および前記第２押圧部材の揺動する位置によらず、前記回転体の外周の位置よりも内部に位置してもよい。例えば外径の大きな被着体が挿入され、第１押圧部材と第２押圧部材が大きく揺動した状態となっても、先部は回転体の内部に位置するので、回転体の回転を妨げない。よってラベル貼付装置は、比較的大きな外径を有する被着体に対してもラベルの巻き付けを行うことができる。
（【００１１】以降は省略されています）
