公開番号2025084427
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198327
出願日2023-11-22
発明の名称サーバ、サーバのためのコンピュータプログラム、及び、サーバによって実行される方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類G06F 3/12 20060101AFI20250527BHJP(計算;計数)
要約【課題】プリンタが印刷を適切に実行することが可能な新規な技術を提供する。
【解決手段】サーバは、対象画像を表わす画像データと、複数個のプリンタを識別する複数個のプリンタ識別情報と、が関連付けて記憶された後に、複数個のプリンタのうちの特定のプリンタから、印刷関係要求を受信する印刷関係要求受信部と、特定のプリンタから印刷関係要求が受信され、かつ、複数個のプリンタの中に、対象画像の印刷を実行するための能力を備える1個以上の第1種のプリンタが存在する場合に、1個以上の第1種のプリンタを認識可能な態様を有する選択画面を表示するための画面情報を特定のプリンタに送信する画面情報送信部と、画面情報が特定のプリンタに送信された後に、選択画面において、第1のプリンタがユーザによって選択される場合に、対象画像の印刷を第1のプリンタに実行させるための所定処理を実行する所定処理実行部と、を備えてもよい。
【選択図】図9
特許請求の範囲【請求項１】
サーバであって、
印刷対象の画像である対象画像を表わす画像データと、複数個のプリンタを識別する複数個のプリンタ識別情報と、が関連付けて記憶された後に、前記複数個のプリンタのうちの特定のプリンタから、前記対象画像の印刷に関係する印刷関係要求を受信する印刷関係要求受信部と、
前記特定のプリンタから前記印刷関係要求が受信され、かつ、前記複数個のプリンタの中に、前記対象画像の印刷を実行するための能力を備える１個以上の第１種のプリンタが存在する場合に、前記１個以上の第１種のプリンタを認識可能な態様を有する選択画面を表示するための画面情報を前記特定のプリンタに送信する画面情報送信部と、
前記画面情報が前記特定のプリンタに送信された後に、前記選択画面において、前記１個以上の第１種のプリンタのうちの第１のプリンタがユーザによって選択される場合に、前記対象画像の印刷を前記第１のプリンタに実行させるための所定処理を実行する所定処理実行部と、
を備える、サーバ。
続きを表示（約 1,700 文字）【請求項２】
前記選択画面は、前記１個以上の第１種のプリンタを示す１個以上の第１種の情報と、前記複数個のプリンタのうち、前記対象画像の印刷を実行するための能力を備えない１個以上の第２種のプリンタを示す１個以上の第２種の情報と、を含む、請求項１に記載のサーバ。
【請求項３】
前記選択画面では、前記１個以上の第１種の情報は、前記１個以上の第２種の情報よりも上位に位置する、請求項２に記載のサーバ。
【請求項４】
前記１個以上の第２種の情報のそれぞれは、前記対象画像の印刷設定である第１の印刷設定に最も類似する第２の印刷設定であって、当該第２種の情報によって示される第２種のプリンタが利用可能な前記第２の印刷設定を含む、請求項２に記載のサーバ。
【請求項５】
前記選択画面は、前記１個以上の第１種のプリンタを示す１個以上の第１種の情報を含むと共に、前記複数個のプリンタのうち、前記対象画像の印刷を実行するための能力を備えない１個以上の第２種のプリンタを示す１個以上の第２種の情報を含まない、請求項１に記載のサーバ。
【請求項６】
前記印刷関係要求受信部は、前記画像データと、前記対象画像の印刷が許可されるユーザを識別するユーザ識別情報と、前記複数個のプリンタ識別情報と、が関連付けて記憶された後に、前記特定のプリンタから前記印刷関係要求を受信する、請求項１に記載のサーバ。
【請求項７】
前記サーバは、仮想プリンタを識別する仮想プリンタ識別情報と、前記複数個のプリンタ識別情報と、を関連付けて記憶するメモリを備え、
前記画像データは、前記仮想プリンタ識別情報に関連付けて記憶されることによって、前記仮想プリンタ識別情報を介して前記複数個のプリンタ識別情報に関連付けて記憶される、請求項１に記載のサーバ。
【請求項８】
サーバのためのコンピュータプログラムであって、
前記サーバのコンピュータを、以下の各部、即ち、
印刷対象の画像である対象画像を表わす画像データと、複数個のプリンタを識別する複数個のプリンタ識別情報と、が関連付けて記憶された後に、前記複数個のプリンタのうちの特定のプリンタから、前記対象画像の印刷に関係する印刷関係要求を受信する印刷関係要求受信部と、
前記特定のプリンタから前記印刷関係要求が受信され、かつ、前記複数個のプリンタの中に、前記対象画像の印刷を実行するための能力を備える１個以上の第１種のプリンタが存在する場合に、前記１個以上の第１種のプリンタを認識可能な態様を有する選択画面を表示するための画面情報を前記特定のプリンタに送信する画面情報送信部と、
前記画面情報が前記特定のプリンタに送信された後に、前記選択画面において、前記１個以上の第１種のプリンタのうちの第１のプリンタが前記ユーザによって選択される場合に、前記対象画像の印刷を前記第１のプリンタに実行させるための所定処理を実行する所定処理実行部と、
として機能させるコンピュータプログラム。
【請求項９】
サーバによって実行される方法であって、
印刷対象の画像である対象画像を表わす画像データと、複数個のプリンタを識別する複数個のプリンタ識別情報と、が関連付けて記憶された後に、前記複数個のプリンタのうちの特定のプリンタから、前記対象画像の印刷に関係する印刷関係要求を受信する印刷関係要求受信ステップと、
前記特定のプリンタから前記印刷関係要求が受信され、かつ、前記複数個のプリンタの中に、前記対象画像の印刷を実行するための能力を備える１個以上の第１種のプリンタが存在する場合に、前記１個以上の第１種のプリンタを認識可能な態様を有する選択画面を表示するための画面情報を前記特定のプリンタに送信する画面情報送信ステップと、
前記画面情報が前記特定のプリンタに送信された後に、前記選択画面において、前記１個以上の第１種のプリンタのうちの第１のプリンタが前記ユーザによって選択される場合に、前記対象画像の印刷を前記第１のプリンタに実行させるための所定処理を実行する所定処理実行ステップと、
を備える、方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書では、サーバを利用した印刷をプリンタに実行させるための技術を開示する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、仮想プリンタとして機能する印刷制御装置が開示されている。印刷制御装置は、複数の印刷装置のそれぞれから能力情報を取得し、それらの能力情報の論理和で定義された印刷能力を有する。印刷制御装置は、ユーザによって指定された印刷設定に基づく印刷を印刷装置に実行させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－４７２４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書では、プリンタが印刷を適切に実行することが可能な新規な技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、サーバを開示する。サーバは、印刷対象の画像である対象画像を表わす画像データと、複数個のプリンタを識別する複数個のプリンタ識別情報と、が関連付けて記憶された後に、前記複数個のプリンタのうちの特定のプリンタから、前記対象画像の印刷に関係する印刷関係要求を受信する印刷関係要求受信部と、前記特定のプリンタから前記印刷関係要求が受信され、かつ、前記複数個のプリンタの中に、前記対象画像の印刷を実行するための能力を備える１個以上の第１種のプリンタが存在する場合に、前記１個以上の第１種のプリンタを認識可能な態様を有する選択画面を表示するための画面情報を前記特定のプリンタに送信する画面情報送信部と、前記画面情報が前記特定のプリンタに送信された後に、前記選択画面において、前記１個以上の第１種のプリンタのうちの、第１のプリンタがユーザによって選択される場合に、前記対象画像の印刷を前記第１のプリンタに実行させるための所定処理を実行する所定処理実行部と、を備えてもよい。
【０００６】
上記の構成によると、サーバは、複数個のプリンタのうちの特定のプリンタから印刷関係要求を受信する場合に、画面情報を特定のプリンタに送信する。これにより、ユーザは、１個以上の第１種のプリンタを認識することができる。その後、サーバは、１個以上の第１種のプリンタのうちの第１のプリンタがユーザによって選択される場合に、所定処理を実行する。これにより、第１のプリンタは、対象画像の印刷を実行する。このように、サーバは、対象画像の印刷を第１のプリンタに適切に実行させることができる。
【０００７】
上記のサーバを実現するためのコンピュータプログラム、当該コンピュータプログラムを記憶するコンピュータ可読記憶媒体、及び、上記のサーバによって実行される方法も新規で有用である。上記のサーバと他の装置（例えば複数個のプリンタ、特定のプリンタ、第１のプリンタ）とを備える通信ステムも、新規で有用である。
【図面の簡単な説明】
【０００８】

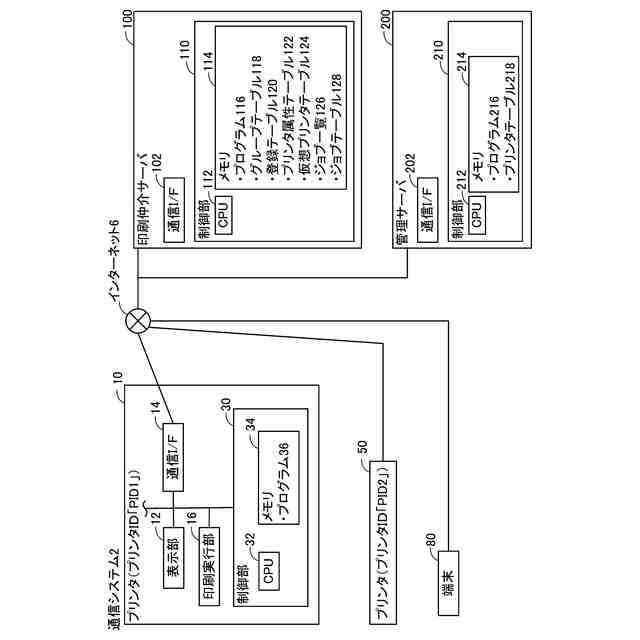

通信システムの構成を示す。

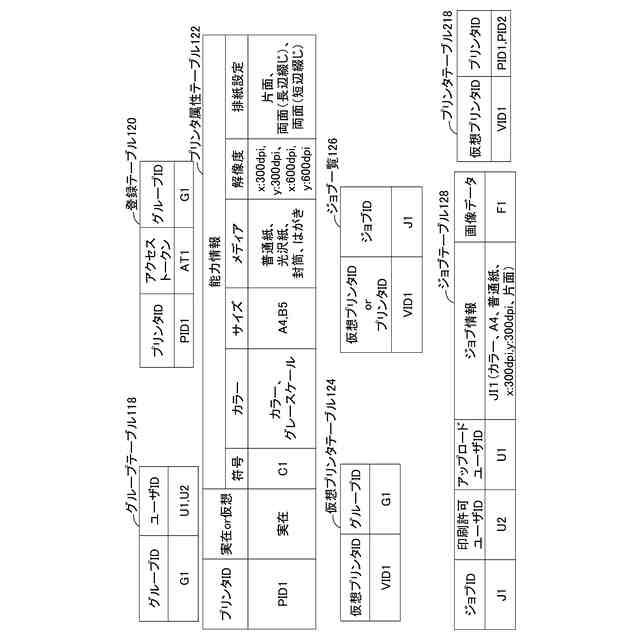

各テーブルの内容を示す。

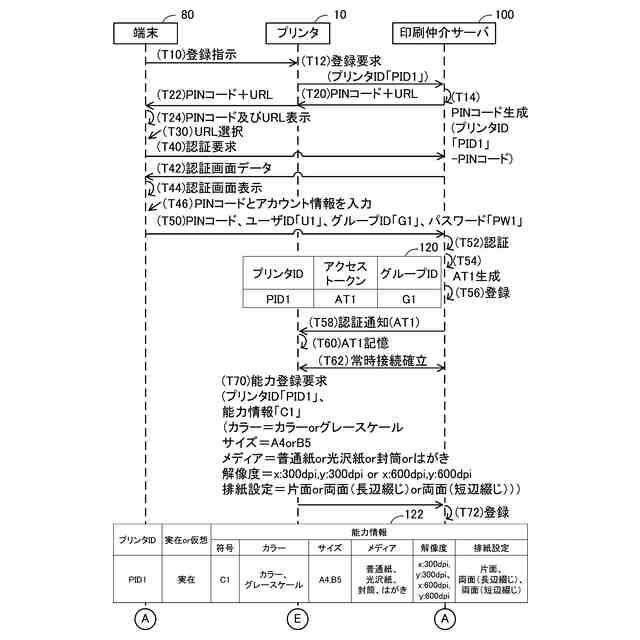

プリンタに関する情報の登録処理のシーケンス図を示す。

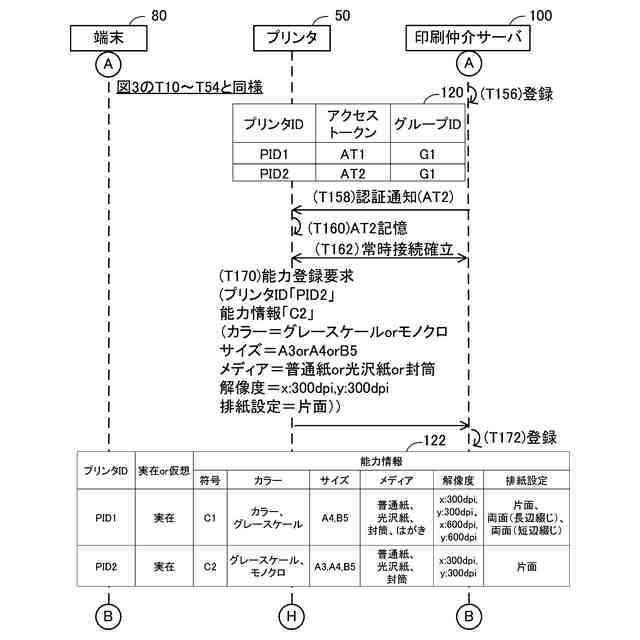

他のプリンタに関する情報の登録処理のシーケンス図を示す。

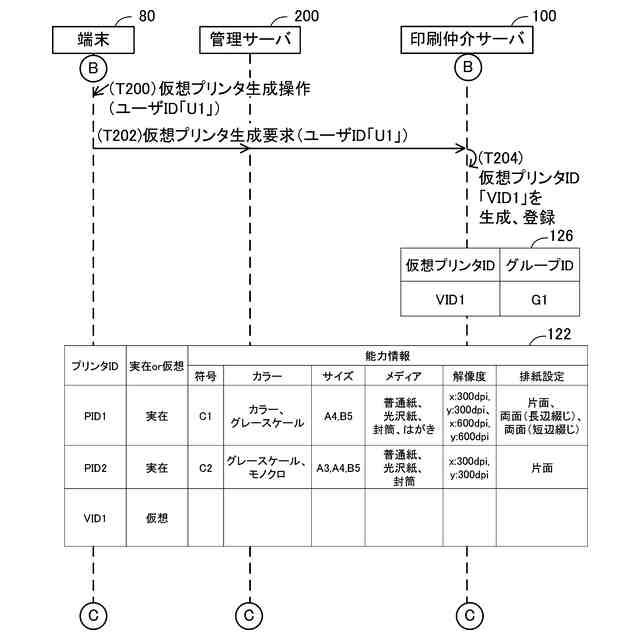

仮想プリンタに関する情報の登録処理のシーケンス図を示す。

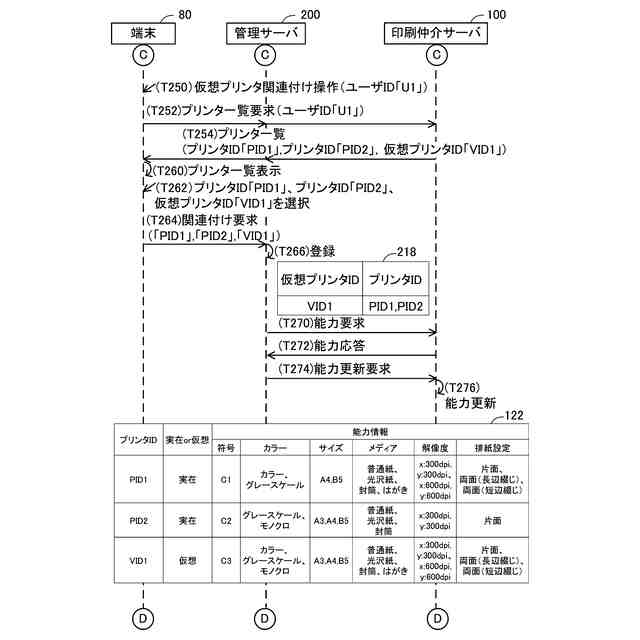

各プリンタと仮想プリンタとの関連付け処理のシーケンス図を示す。

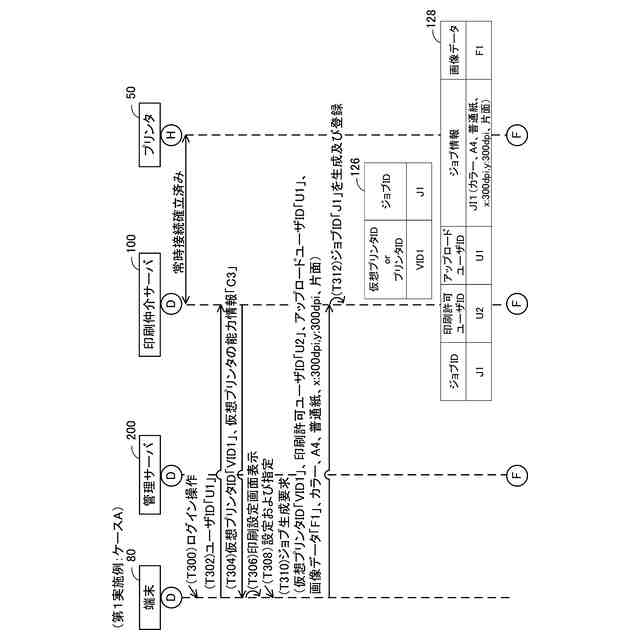

ケースＡのシーケンス図を示す。

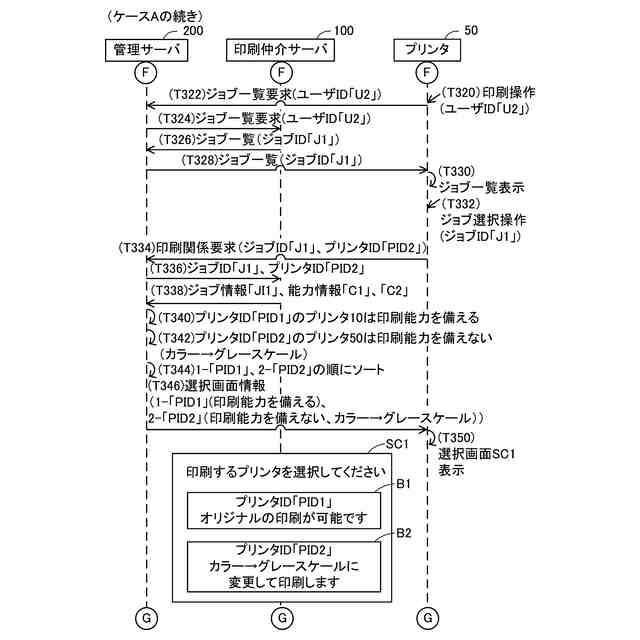

ケースＡの続きのシーケンス図を示す。

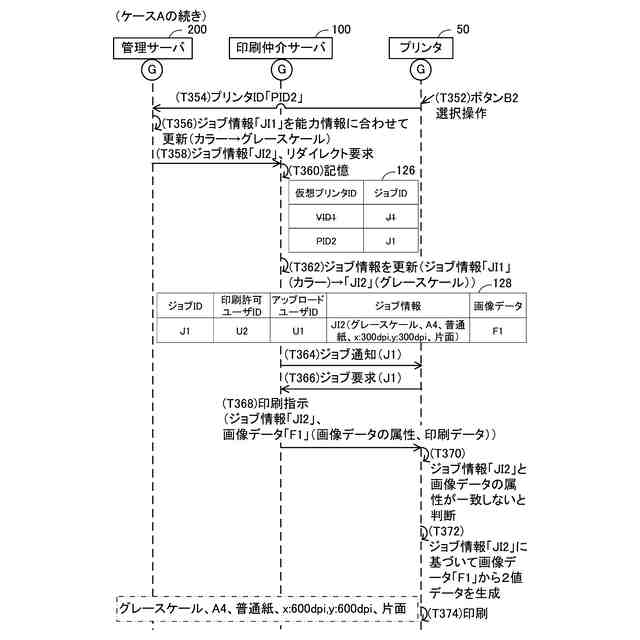

ケースＡの続きのシーケンス図を示す。
ケースＢのシーケンス図を示す。
第２実施例のシーケンス図を示す。
【発明を実施するための形態】
【０００９】
（第１実施例）
（通信システム２の構成；図１）
図１に示されるように、通信システム２は、複数個のプリンタ１０，５０と、端末８０と、印刷仲介サーバ１００と、管理サーバ２００と、を備える。各装置１０，５０，８０，１００，２００は、インターネット６を介して相互に通信可能である。
【００１０】
（プリンタ１０，５０の構成）
各プリンタ１０，５０は、印刷機能を実行可能な周辺装置（例えば端末８０の周辺装置）である。プリンタ１０は、プリンタＩＤ「ＰＩＤ１」を有する。プリンタ１０は、表示部１２と、通信インターフェース１４と、印刷実行部１６と、制御部３０と、を備える。以下では、インターフェースを「Ｉ／Ｆ」と記載する。
（【００１１】以降は省略されています）
