公開番号2025082131
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195405
出願日2023-11-16
発明の名称画像形成システムおよび画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/20 20060101AFI20250521BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像形成装置を動作させずに定着装置の誤装着を判別すること。

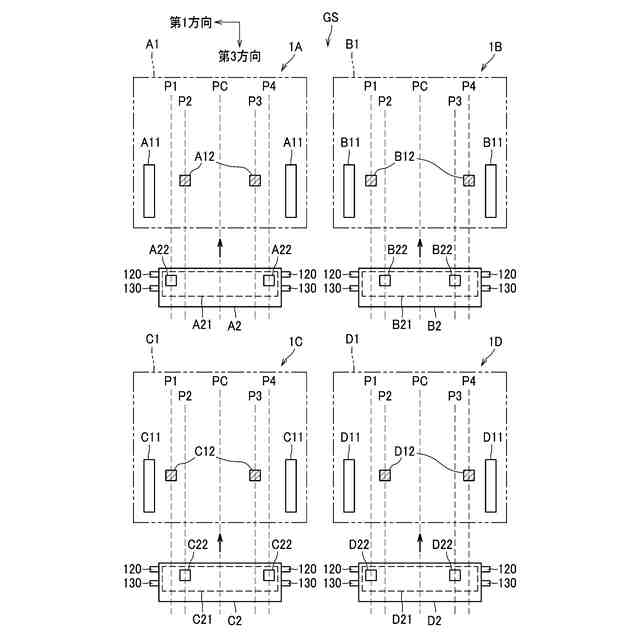

【解決手段】画像形成システムGSは、第1ガイド部A11と第1本体当接部A12を有する第1本体筐体A1と、第1本体筐体A1に着脱可能な第1定着装置A2と、第2ガイド部B11と第2本体当接部B12を有する第2本体筐体B1と、第2本体筐体B1に着脱可能な第2定着装置B2を備える。各ガイド部A11,B11は、各定着装置A2,B2をガイド可能である。第1定着装置A2は、第2ガイド部B11で第1定着装置A2がガイドされる過程において第2本体当接部B12に当接して第1定着装置A2の第2本体筐体B1への装着を不能にする第1定着当接部A22を有する。第2定着装置B2は、第1ガイド部A11で第2定着装置B2がガイドされる過程において第1本体当接部A12に当接して第2定着装置B2の第1本体筐体A1への装着を不能にする第2定着当接部B22を有する。

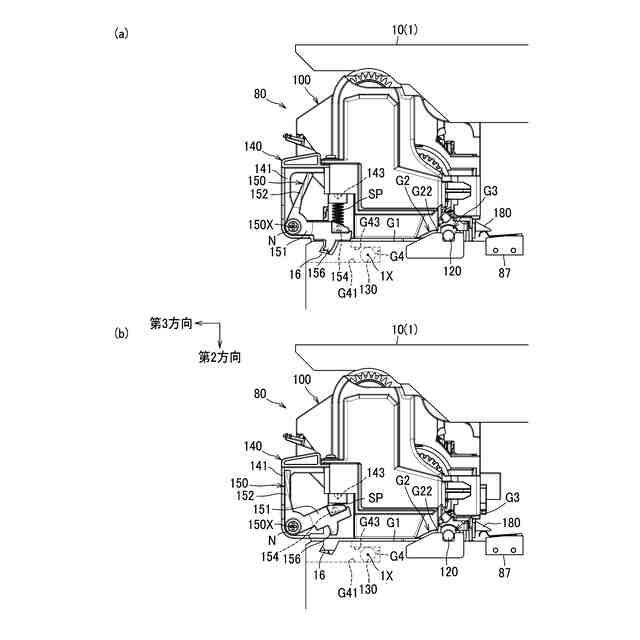

【選択図】図8
特許請求の範囲【請求項１】
第１本体筐体と、前記第１本体筐体に着脱可能な第１定着装置とを備える第１画像形成装置と、
第２本体筐体と、前記第２本体筐体に着脱可能な第２定着装置とを備える第２画像形成装置と、を備える画像形成システムであって、
前記第１本体筐体は、
前記第１定着装置を所定方向にガイド可能であるとともに、前記第２定着装置を所定方向にガイド可能である第１ガイド部と、
第１本体当接部と、を有し、
前記第２本体筐体は、
前記第１定着装置を所定方向にガイド可能であるとともに、前記第２定着装置を所定方向にガイド可能である第２ガイド部と、
第２本体当接部と、を有し、
前記第１定着装置は、
前記第２ガイド部で前記第１定着装置がガイドされる過程において前記第２本体当接部に当接することで前記第１定着装置の前記第２本体筐体への装着を不能にする第１定着当接部を有し、
前記第２定着装置は、
前記第１ガイド部で前記第２定着装置がガイドされる過程において前記第１本体当接部に当接することで前記第２定着装置の前記第１本体筐体への装着を不能にする第２定着当接部を有することを特徴とする画像形成システム。
続きを表示（約 1,700 文字）【請求項２】
前記第１定着当接部および前記第２定着当接部は、それぞれ前記所定方向と交差する方向に突出する凸部であることを特徴とする請求項１に記載の画像形成システム。
【請求項３】
前記第１定着当接部は、前記第１定着装置の装着方向において、前記第１定着装置の下流側の端よりも上流側に位置し、
前記第２定着当接部は、前記第２定着装置の装着方向において、前記第２定着装置の下流側の端よりも上流側に位置することを特徴とする請求項１に記載の画像形成システム。
【請求項４】
前記第１定着装置が前記第１本体筐体に装着された場合、前記第１定着当接部は、前記第１定着装置の長手方向において、前記第１本体当接部とは異なる位置に位置し、
前記第２定着装置が前記第２本体筐体に装着された場合、前記第２定着当接部は、前記第２定着装置の長手方向において、前記第２本体当接部とは異なる位置に位置することを特徴とする請求項１に記載の画像形成システム。
【請求項５】

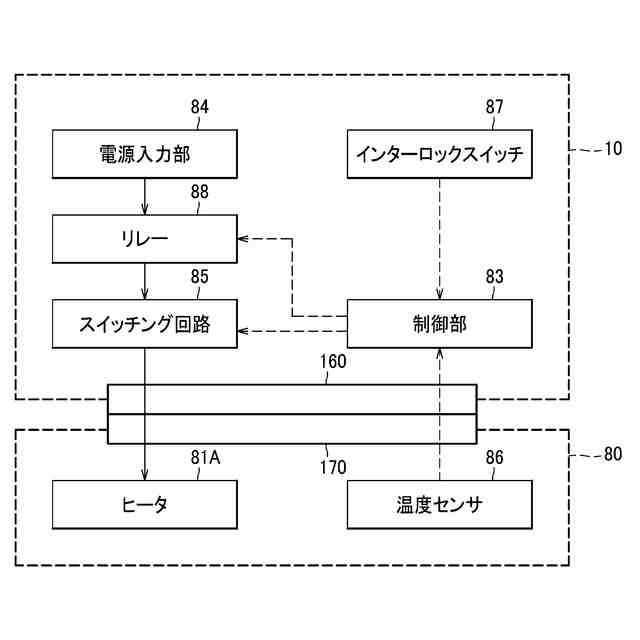

前記第１定着装置は、シートを加熱する第１加熱部を備え、
前記第２定着装置は、シートを加熱する第２加熱部を備え、
前記第１定着当接部は、シートの幅方向において、前記第１加熱部の範囲内に位置し、
前記第２定着当接部は、シートの幅方向において、前記第２加熱部の範囲内に位置することを特徴とする請求項１に記載の画像形成システム。
【請求項６】
前記第１定着装置は、当該第１定着装置の外面を構成する樹脂製の第１外装カバーを備え、
前記第２定着装置は、当該第２定着装置の外面を構成する樹脂製の第２外装カバーを備え、
前記第１定着当接部は、前記第１外装カバーに一体に形成され、
前記第２定着当接部は、前記第２外装カバーに一体に形成されていることを特徴とする請求項１に記載の画像形成システム。
【請求項７】

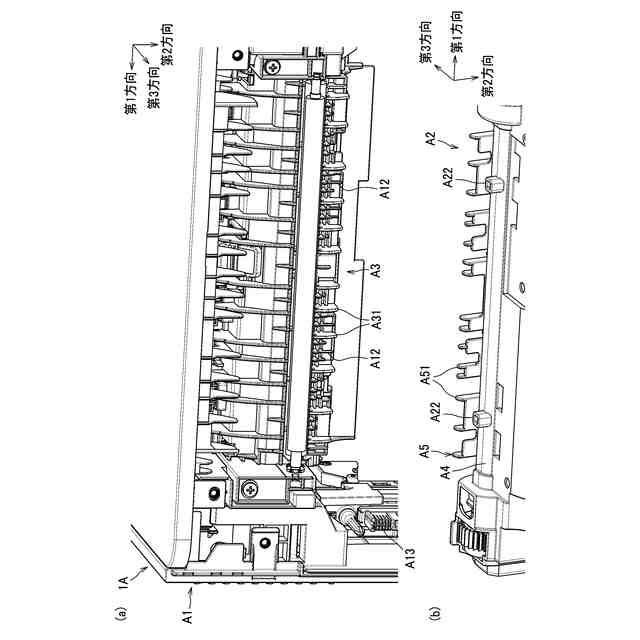

前記第１本体当接部は、前記第１定着装置の長手方向に長い第１部材に複数設けられ、
前記第２本体当接部は、前記第２定着装置の長手方向に長い第２部材に複数設けられ、
前記第１定着装置は、複数の前記第２本体当接部のそれぞれに対応した位置に、前記第１定着当接部を有し、
前記第２定着装置は、複数の前記第１本体当接部のそれぞれに対応した位置に、前記第２定着当接部を有することを特徴とする請求項１に記載の画像形成システム。
【請求項８】
複数の前記第１定着当接部は、前記第１定着装置の前記長手方向の中央に対して一方と他方のそれぞれに少なくとも１つ配置され、
複数の前記第２定着当接部は、前記第２定着装置の前記長手方向の中央に対して一方と他方のそれぞれに少なくとも１つ配置されることを特徴とする請求項７に記載の画像形成システム。
【請求項９】
前記第１部材および前記第２部材は、それぞれシートをガイドする搬送リブを有することを特徴とする請求項７に記載の画像形成システム。
【請求項１０】
前記第１本体筐体は、第１本体コネクタを有し、
前記第２本体筐体は、第２本体コネクタを有し、
前記第１定着装置は、前記第１本体コネクタに接続可能な第１定着コネクタを有し、
前記第２定着装置は、前記第２本体コネクタに接続可能な第２定着コネクタを有し、
前記第１本体コネクタは、第１本体干渉部を有し、
前記第２本体コネクタは、第２本体干渉部を有し、
前記第１定着コネクタは、
前記第２ガイド部で前記第１定着装置がガイドされる過程において前記第２本体干渉部に当接することで前記第１定着コネクタの前記第２本体コネクタへの接続を不能にする第１定着干渉部を有し、
前記第２定着コネクタは、
前記第１ガイド部で前記第２定着装置がガイドされる過程において前記第１本体干渉部に当接することで前記第２定着コネクタの前記第１本体コネクタへの接続を不能にする第２定着干渉部を有することを特徴とする請求項１に記載の画像形成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

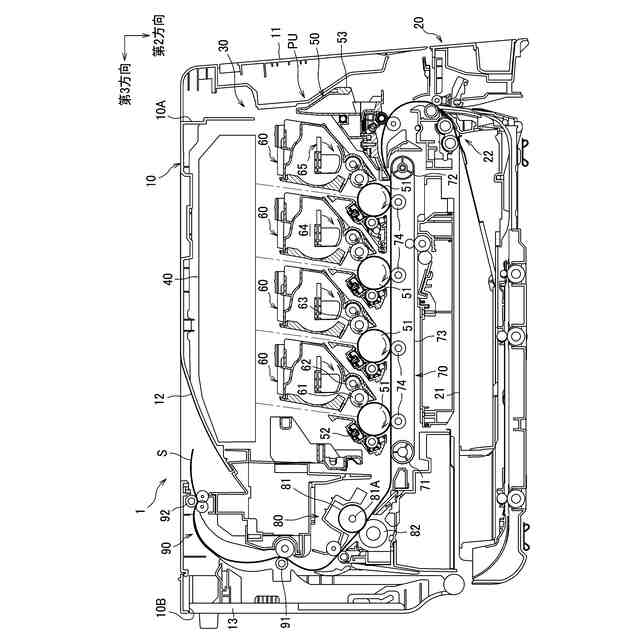

本開示は、画像形成システムおよび画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、本体筐体に着脱可能な定着装置を備えた画像形成装置において、仕様の異なる定着装置の誤装着を抑制するための制御装置を備えたものが知られている（特許文献１参照）。この技術では、第１仕様の定着装置が第１仕様の本体筐体に装着された場合、制御装置の入力ポートが、定着装置に設けられたジャンパーハーネスを介して接地されてＬｏｗレベルになることで、制御装置は、仕様の合致した定着装置が装着されたと判定する。また、第２仕様の定着装置が第１仕様の本体筐体に装着された場合、制御装置の入力ポートが、定着装置に設けられたジャンパーハーネスを介して接地されずにＨｉｇｈレベルになることで、制御装置は、仕様の合致した定着装置が装着されていないと判定する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３４５１４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、入力ポートの通電状態によって誤装着を判定するので、画像形成装置（制御装置）を動作させないと誤装着を判別できないといった問題があった。
【０００５】
そこで、本開示は、画像形成装置を動作させることなく定着装置の誤装着を判別することができる画像形成システムおよび画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本開示の画像形成システムは、第１画像形成装置と、第２画像形成装置と、を備える。

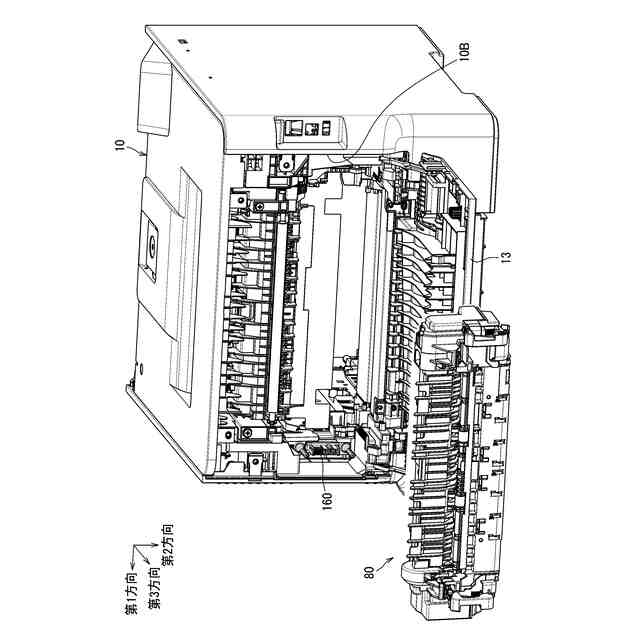

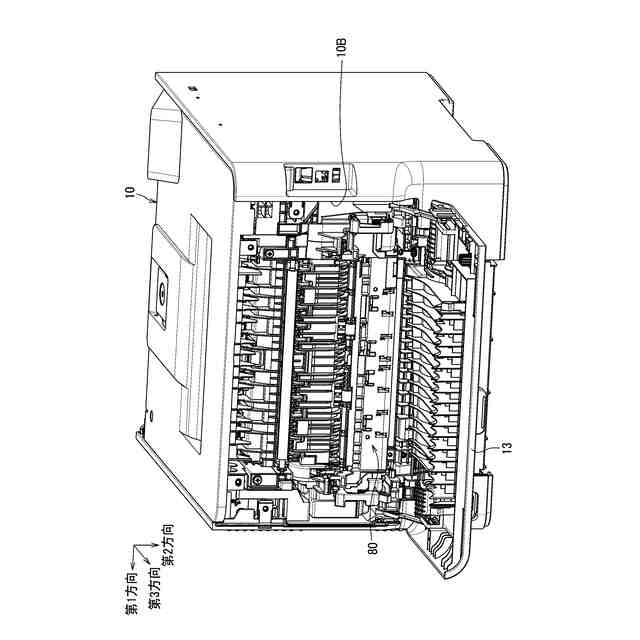

第１画像形成装置は、第１本体筐体と、第１本体筐体に着脱可能な第１定着装置とを備える。
第２画像形成装置は、第２本体筐体と、第２本体筐体に着脱可能な第２定着装置とを備える。

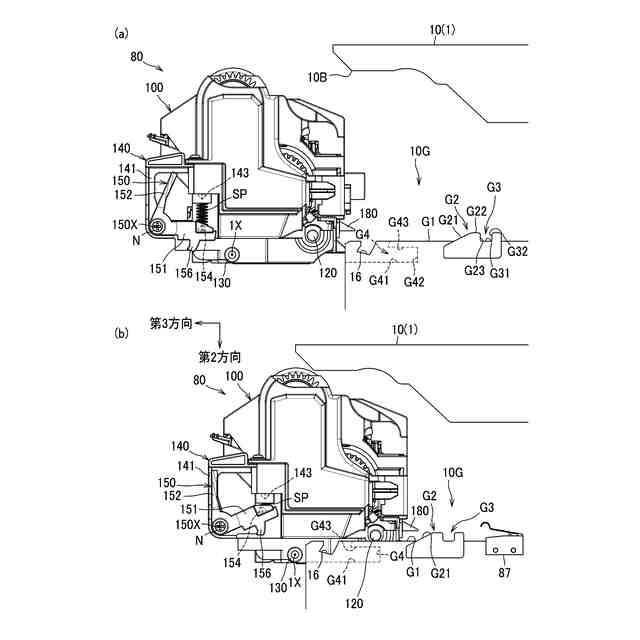

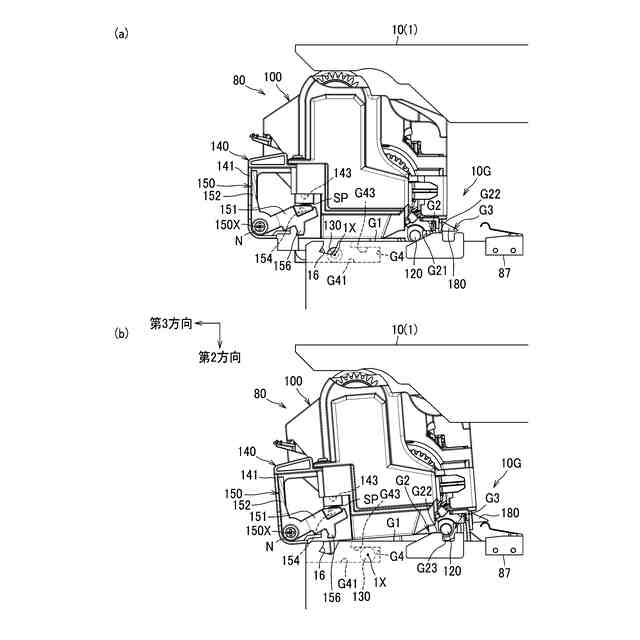

第１本体筐体は、第１ガイド部と、第１本体当接部と、を有する。
第１ガイド部は、第１定着装置を所定方向にガイド可能であるとともに、第２定着装置を所定方向にガイド可能である。
第２本体筐体は、第２ガイド部と、第２本体当接部と、を有する。
第２ガイド部は、第１定着装置を所定方向にガイド可能であるとともに、第２定着装置を所定方向にガイド可能である。
第１定着装置は、第１定着当接部を有する。
第１定着当接部は、第２ガイド部で第１定着装置がガイドされる過程において第２本体当接部に当接することで第１定着装置の第２本体筐体への装着を不能にする。
第２定着装置は、第２定着当接部を有する。
第２定着当接部は、第１ガイド部で第２定着装置がガイドされる過程において第１本体当接部に当接することで第２定着装置の第１本体筐体への装着を不能にする。
【０００７】
第１本体筐体が、第２定着装置の第２定着当接部に当接する第１本体当接部を有する構成とすることで、第２定着装置を第１本体筐体に誤って組み付けようとしても第２定着装置が第１ガイド部でガイドされている途中で第２定着当接部が第１本体当接部に当接することで第２定着装置の移動が止められるので、第１画像形成装置を動作させることなく定着装置の誤装着を判別することができる。また、第２定着装置が第１ガイド部でガイドされている過程において第２定着当接部と第１本体当接部が当接する構成とすることで、第２定着装置と第１本体筐体の予め決められた箇所同士が当接することになるので、例えば第２定着装置の剛性の低い箇所が第１本体筐体に当接して破損することを抑制できる。
また、同様に、第２ガイド部で第１定着装置がガイドされる過程において第１定着当接部に当接する第２本体当接部を第２本体筐体が有する構成とすることで、第１定着装置の第２本体筐体への誤装着を第２画像形成装置を動作させることなく判別できるとともに、第１定着装置等の破損を抑制できる。
【０００８】
また、第１定着当接部および第２定着当接部は、それぞれ所定方向と交差する方向に突出する凸部であってもよい。
【０００９】
また、第１定着当接部は、第１定着装置の装着方向において、第１定着装置の下流側の端よりも上流側に位置していてもよい。第２定着当接部は、第２定着装置の装着方向において、第２定着装置の下流側の端よりも上流側に位置していてもよい。
【００１０】
第１定着当接部が第１定着装置の装着方向下流側の端よりも上流側に位置する構成とすることで、第１定着当接部が第２本体当接部に当接した際に、ユーザが第１定着装置の第２本体筐体との当接箇所である第１定着当接部を確認しやすいので、誤装着であることを迅速にユーザが知ることができる。また、同様に、第２定着当接部が第２定着装置の装着方向下流側の端よりも上流側に位置する構成とすることで、第２定着装置の第１本体筐体への誤装着を迅速にユーザが知ることができる。
（【００１１】以降は省略されています）
