公開番号2025081862
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023194916
出願日2023-11-16
発明の名称ワイヤソーの状態監視システム、ワイヤソー、及びワイヤソーの状態監視方法
出願人株式会社小松製作所
代理人弁理士法人酒井国際特許事務所
主分類B24B 27/06 20060101AFI20250521BHJP(研削;研磨)
要約【課題】ワイヤの状態を監視すること。
【解決手段】第1加工用ローラ及び第2加工用ローラと、第1加工用ローラと第2加工用ローラとに掛け渡されるワイヤと、ワイヤが走行している状態で第1加工用ローラと第2加工用ローラとの間のワイヤにワークを押し付けるように移動する移動部材と、を備えるワイヤソーの状態監視システムは、第1加工用ローラへのワイヤの繰入量を検出する第1ワイヤセンサの検出データ及び第2加工用ローラからのワイヤの繰出量を検出する第2ワイヤセンサの検出データを取得する検出データ取得部と、繰入量及び繰出量に基づいて、ワイヤの状態を推定する推定部と、推定部による推定結果を出力する出力部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１加工用ローラ及び第２加工用ローラと、前記第１加工用ローラと前記第２加工用ローラとに掛け渡されるワイヤと、前記ワイヤが走行している状態で前記第１加工用ローラと前記第２加工用ローラとの間の前記ワイヤにワークを押し付けるように移動する移動部材と、を備えるワイヤソーの状態監視システムであって、
前記第１加工用ローラへの前記ワイヤの繰入量を検出する第１ワイヤセンサの検出データ及び前記第２加工用ローラからの前記ワイヤの繰出量を検出する第２ワイヤセンサの検出データを取得する検出データ取得部と、
前記繰入量及び前記繰出量に基づいて、前記ワイヤの状態を推定する推定部と、
前記推定部による推定結果を出力する出力部と、を備える、
ワイヤソーの状態監視システム。
続きを表示（約 1,100 文字）【請求項２】
前記推定部は、前記繰入量と前記繰出量との差に基づいて、前記ワイヤの状態を推定する、
請求項１に記載のワイヤソーの状態監視システム。
【請求項３】
前記ワイヤの状態は、前記第１加工用ローラと前記第２加工用ローラとの間の前記ワイヤのたわみ量を含む、
請求項１に記載のワイヤソーの状態監視システム。
【請求項４】
前記推定部は、ワークの加工中に、前記ワイヤの状態を推定する、
請求項１に記載のワイヤソーの状態監視システム。
【請求項５】
前記移動部材は、前記ワークが前記ワイヤから離れている第１状態から、前記ワイヤに接触する第２状態を経て、前記ワイヤをたわませるように移動する第３状態に変化するように制御され、
前記推定部は、前記第３状態において取得された前記繰入量及び前記繰出量に基づいて、前記ワイヤの状態を推定する、
請求項４に記載のワイヤソーの状態監視システム。
【請求項６】
前記ワイヤソーは、前記第１加工用ローラに送られる前記ワイヤを繰り出す第１ボビンと、前記第２加工用ローラから繰り出された前記ワイヤを巻き取る第２ボビンと、前記第１加工用ローラと前記第１ボビンとの間に配置され前記ワイヤの走行に伴って回転する第１従動ローラと、前記第２加工用ローラと前記第２ボビンとの間に配置され前記ワイヤの走行に伴って回転する第２従動ローラと、を備え、
前記第１ワイヤセンサは、前記繰入量として前記第１従動ローラの回転数を検出し、
前記第２ワイヤセンサは、前記繰出量として前記第２従動ローラの回転数を検出する、
請求項１に記載のワイヤソーの状態監視システム。
【請求項７】
前記第１従動ローラ及び前記第２従動ローラのそれぞれは、前記ワイヤをガイドするガイドローラである、
請求項６に記載のワイヤソーの状態監視システム。
【請求項８】
前記第１ワイヤセンサ及び前記第２ワイヤセンサのそれぞれは、ロータリエンコーダを含む、
請求項６に記載のワイヤソーの状態監視システム。
【請求項９】
前記第１ワイヤセンサ及び前記第２ワイヤセンサのそれぞれは、前記ワイヤの走行速度を検出可能な検出装置を含む、
請求項１に記載のワイヤソーの状態監視システム。
【請求項１０】
請求項１に記載のワイヤソーの状態監視システムを備える、
ワイヤソー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤソーの状態監視システム、ワイヤソー、及びワイヤソーの状態監視方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ワイヤソーに係る技術分野において、特許文献１に開示されているような、ワイヤ湾曲監視システムが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０６０３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ワイヤソーは、走行しているワイヤにワークを押し付けて切断する。不良な状態のワイヤによりワークを切断すると、切断後のワークの品質が低下したり、ワイヤソーの生産性が低下したりする可能性がある。
【０００５】
本開示は、ワイヤの状態を監視することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に従えば、第１加工用ローラ及び第２加工用ローラと、第１加工用ローラと第２加工用ローラとに掛け渡されるワイヤと、ワイヤが走行している状態で第１加工用ローラと第２加工用ローラとの間のワイヤにワークを押し付けるように移動する移動部材と、を備えるワイヤソーの状態監視システムであって、第１加工用ローラへのワイヤの繰入量を検出する第１ワイヤセンサの検出データ及び第２加工用ローラからのワイヤの繰出量を検出する第２ワイヤセンサの検出データを取得する検出データ取得部と、繰入量及び繰出量に基づいて、ワイヤの状態を推定する推定部と、推定部による推定結果を出力する出力部と、を備える、ワイヤソーの状態監視システムが提供される。
【発明の効果】
【０００７】
本開示によれば、ワイヤの状態を監視することができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係るワイヤソーを模式的に示す図である。
図２は、実施形態に係るワイヤソーを示すブロック図である。
図３は、実施形態に係るワイヤソーの状態監視システムを示すブロック図である。
図４は、実施形態に係るワイヤソーの動作を説明するための図である。

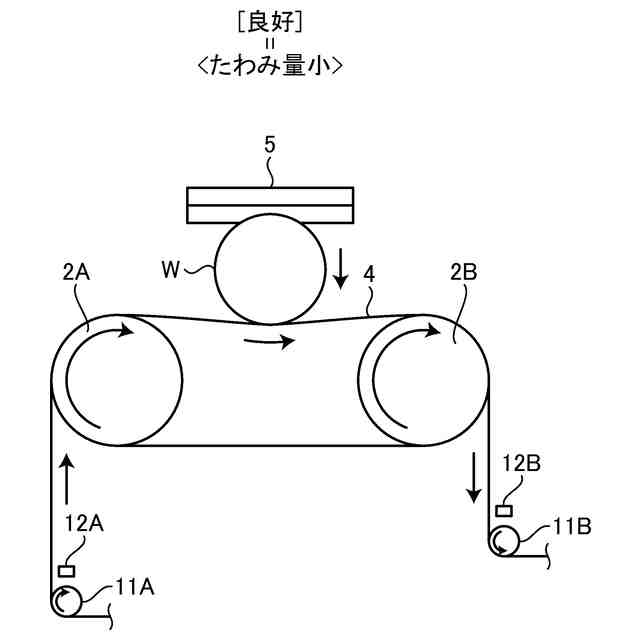

図５は、実施形態に係るワイヤの状態とたわみ量との関係を説明するための図である。

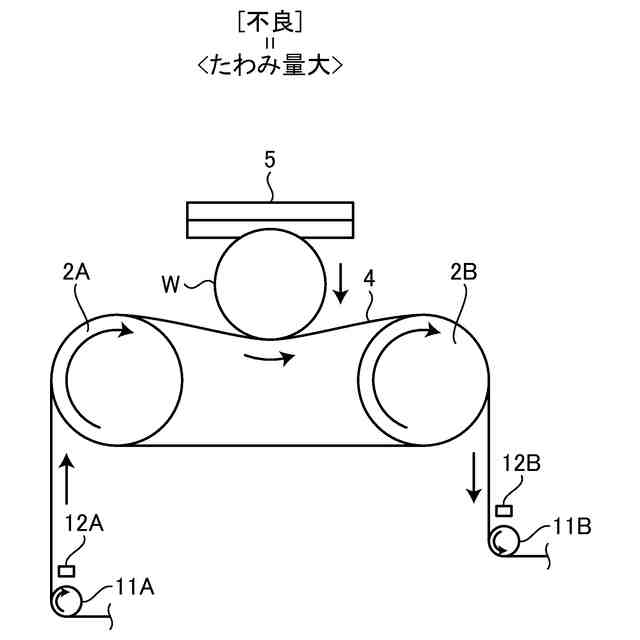

図６は、実施形態に係るワイヤの状態とたわみ量との関係を説明するための図である。
図７は、実施形態に係るワイヤの繰入量と繰出量との差を説明するための図である。
図８は、実施形態に係るワイヤソーの状態監視方法を示すフローチャートである。
図９は、実施形態に係るコンピュータシステムを示すブロック図である。
図１０は、別の実施形態に係るワイヤソーの一部を模式的に示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について図面を参照しながら説明するが、本開示は実施形態に限定されない。以下で説明する実施形態の構成要素は適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
［ワイヤソー］
図１は、実施形態に係るワイヤソー１を模式的に示す図である。図２は、実施形態に係るワイヤソー１を示すブロック図である。ワイヤソー１は、ワークＷを切断する。ワイヤソー１は、ワークＷをスライス加工する。ワークＷとして、シリコンインゴット、合成石英、水晶、及び磁石が例示される。
（【００１１】以降は省略されています）
