公開番号2025083813
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197413
出願日2023-11-21
発明の名称レンズ保持装置
出願人中村留精密工業株式会社
代理人個人,個人
主分類B24B 13/005 20060101AFI20250526BHJP(研削;研磨)
要約【課題】光学レンズの芯取り加工や外形を異形形状に研削する際のレンズの保持精度が高いレンズ保持装置の提供を目的とする。
【解決手段】レンズの芯取り加工に用いるためのレンズ保持装置であって、レンズを挟持するための対向配置された一対の第1支持装置と第2支持装置を有し、前記第1支持装置は第1駆動部と第1ベルトにて回転駆動伝達制御され、前記第2支持装置は第2駆動部と第2ベルトにて回転駆動伝達制御されていることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
レンズの芯取り加工に用いるためのレンズ保持装置であって、
レンズを挟持するための対向配置された一対の第１支持装置と第２支持装置を有し、
前記第１支持装置は第１駆動部と第１ベルトにて回転駆動伝達制御され、
前記第２支持装置は第２駆動部と第２ベルトにて回転駆動伝達制御されていることを特徴とするレンズ保持装置。
続きを表示（約 85 文字）【請求項２】
前記第１支持装置及び第２支持装置は、コンピュータ数値制御（ＣＮＣ）装置にて同期制御されていることを特徴とする請求項１記載のレンズ保持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの芯取り加工の際に用いるレンズ保持装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
光学レンズの芯取り加工は、ベルホルダ、カップホルダ等と称される対向配置された一対のホルダにてレンズを挟持し、回転させることで芯取りを行ない、その後に回転砥石を用いて真円加工のみならず、レンズの外形をＤカット，Ｉカット，四角加工等の各種の異形形状に研削加工が施される。
ここで、レンズの外形を異形形状に砥石で研削する場合に、第１支持装置と第２支持装置でレンズを保持するだけでなく、所定の角度に固定制御する必要がある。
【０００３】
従来は、例えば特許文献１に示すようにレンズを挟持する上下一対のレンズ支持装置をギヤ駆動により回転制御していた。
このようなギヤ駆動伝達では、どうしても所定のバックラッシュが生じることから、レンズを異形形状に研削する際の位置決め精度が低い問題がある。
また、ギヤ駆動では回転数を上げると、振動が発生しやすい問題もあった。
【先行技術文献】
【特許文献】
【０００４】
特開Ｓ５２－１３１９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、光学レンズの芯取り加工や外形を異形形状に研削する際のレンズの保持精度が高く、研削面の品質にも優れたレンズ保持装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明に係るレンズ保持装置は、レンズの芯取り加工に用いるためのレンズ保持装置であって、レンズを挟持するための対向配置された一対の第１支持装置と第２支持装置を有し、前記第１支持装置は第１駆動部と第１ベルトにて回転駆動伝達制御され、前記第２支持装置は第２駆動部と第２ベルトにて回転駆動伝達制御されていることを特徴とする。
【０００７】
ここで第１支持装置及び第２支持装置は、それぞれ回転及び固定制御されたカップ状のホルダを有し、レンズを両面から挟持する。
従って、第１支持装置及び第２支持装置は、相対的に近接方向に移動制御及び離間方向に移動制御されている。
その際に第１支持装置と第２支持装置のうち一方は、固定されていてもよいが少なくともどちらかは、ベルトが張設された駆動部と一体的あるいは連動して近接及び離間移動制御されている。
【０００８】
本発明において、前記第１支持装置及び第２支持装置は、コンピュータ数値制御（ＣＮＣ）装置にて同期制御されているのが好ましい。
本発明においては、第１支持装置及び第２支持装置のそれぞれにモータ等の駆動部を設けたからである。
【発明の効果】
【０００９】
本発明においては、レンズを挟持保持する第１支持装置及び第２支持装置をベルト駆動により回転及び固定制御したので、レンズの芯取りの際には回転速度をギヤ駆動よりも速くすることができ、レンズを固定支持する際にはギヤに比較してバックラッシュが小さく位置決め精度が高い。
これにより、レンズの研削の際には次のような効果もある。
光学レンズの分野においては、レンズの裏面に反射防止等を目的に黒塗り等による黒色層を形成する場合がある。
そのような場合に研削面の品質が悪いと、白点状の欠陥が生じる恐れがある。
本発明においては、ベルト駆動により振動が少ないので研削面に欠陥が少なく、白点不良の発生を抑えることができる。
また、振動が小さいので研削コーナーにチッピングが発生することも抑える作用が生じる。
【図面の簡単な説明】
【００１０】

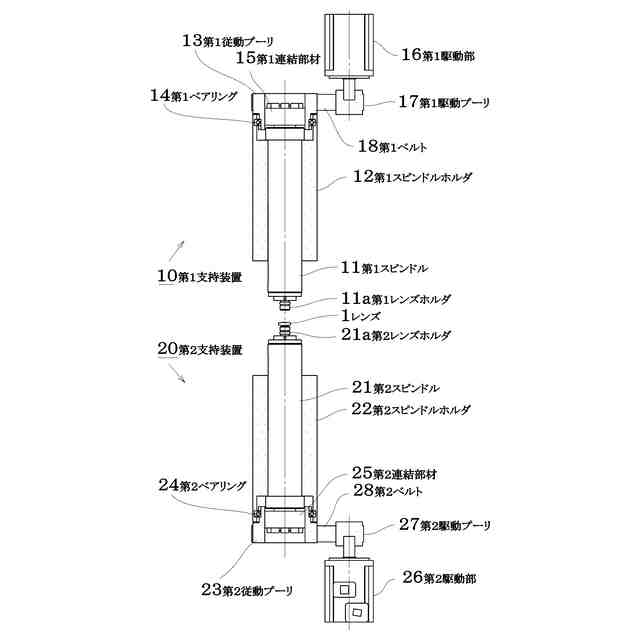

本発明に係るレンズ保持装置の構成例を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
