公開番号2025147250
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047428
出願日2024-03-25
発明の名称工作機械及び工具の管理システム
出願人中村留精密工業株式会社
代理人個人,個人
主分類G05B 19/18 20060101AFI20250930BHJP(制御;調整)
要約【課題】工作機械の稼働状況と工具の状態を一元的に管理できる管理システムの提供を目的とする。
【解決手段】工作機械は当該工作機械側の稼働状況を検出する本体部センサを有し、工具は工具側の使用状況を検出する工具センサを有し、前記本体部センサで得られた工作機械の稼働監視データと前記工具センサで得られた工具監視データとの両方に接続されたユーザインターフェース(UI)を有することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
工作機械は当該工作機械側の稼働状況を検出する本体部センサを有し、
工具は工具側の使用状況を検出する工具センサを有し、
前記本体部センサで得られた工作機械の稼働監視データと前記工具センサで得られた工具監視データとの両方に接続されたユーザインターフェース（ＵＩ）を有することを特徴とする工作機械及び工具の管理システム。
続きを表示（約 430 文字）【請求項２】
前記工具監視データに基づいて工具が正常であるか否かの判定処理部を有するＩｏＴデバイスに前記工具監視データが送信されることを特徴とする請求項１記載の工作機械及び工具の管理システム。
【請求項３】
前記ＩｏＴデバイスに設けた判定処理部にて工具の異常が検知された場合に前記ユーザインターフェースに送信する手段と、前記工作機械に稼働停止指令の送信手段とを有することを特徴とする請求項２記載の工作機械及び工具の管理システム。
【請求項４】
前記ＩｏＴデバイスは前記工作機械とＬＡＮ接続されたエッジデバイスであり、前記エッジデバイスはネットワーク上のクラウドサーバと非同期通信接続されていることを特徴とする請求項３記載の工作機械及び工具の管理システム。
【請求項５】
前記ネットワーク上のクラウドサーバは前記ユーザインターフェースと接続されていることを特徴とする請求項４記載の工作機械及び工具の管理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、工作機械の稼働状況と工具状態を一元管理する管理システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から工作機械で使用する工具に破損等の異常が発生すると、それを検知し、アラーム等の警告が発生するようになっているものがある。
しかし、工具監視の外付けソリューションにおいては、工作機械の稼働監視機能はなく、工作機械に異常が発生した場合には、工具監視外付けソリューションでは検知することができない技術的課題があった。
したがって、従来はオペレータが直接工作機械を見て判断しなければならなかった。
【０００３】
例えば特許文献１には、工作機械の機構部に振動検出部、ワークを加工する際に発生する音波の音検出部、サーボモータの電流検出部を設けるとともに加工プログラムに検出開始点と検出終了点を設定するためのＭコードを設けることが記載されている。
しかし、これでは工具監視機能を工作機械に外付けした場合には対応できなかった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１１６６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、工作機械の稼働状況と工具の状態を一元的に管理できる管理システムの提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る工作機械及び工具の管理システムは、工作機械は当該工作機械側の稼働状況を検出する本体部センサを有し、工具は工具側の使用状況を検出する工具センサを有し、前記本体部センサで得られた工作機械の稼働監視データと前記工具センサで得られた工具監視データとの両方に接続されたユーザインターフェース（ＵＩ）を有することを特徴とする。
【０００７】
ここで、工作機械側の稼働状況を検出する本体部センサとは、主軸や刃物台の振動，温度，異音等を検出する各種センサ類が例として挙げられる。
また、工具側の使用状況を検出する工具センサとは、工具の刃先の欠け、折れ等の破損や摩擦等を検知する光電センサ、さらには工具の振動，温度等のセンサ類が例として挙げられる。
【０００８】

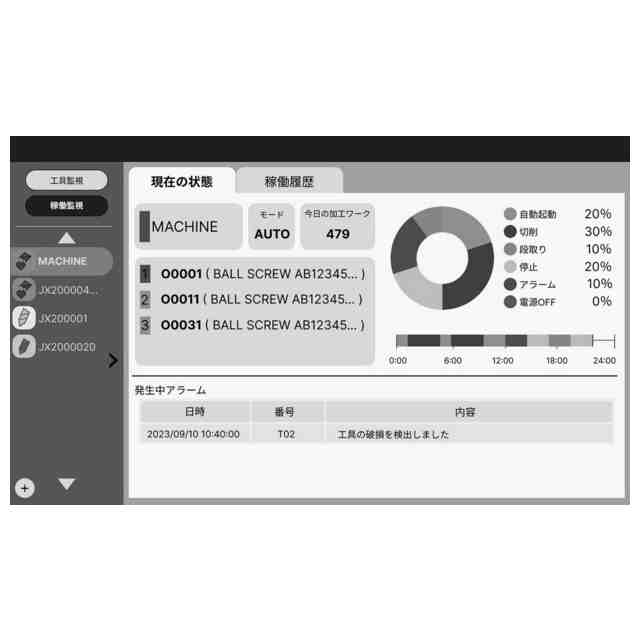

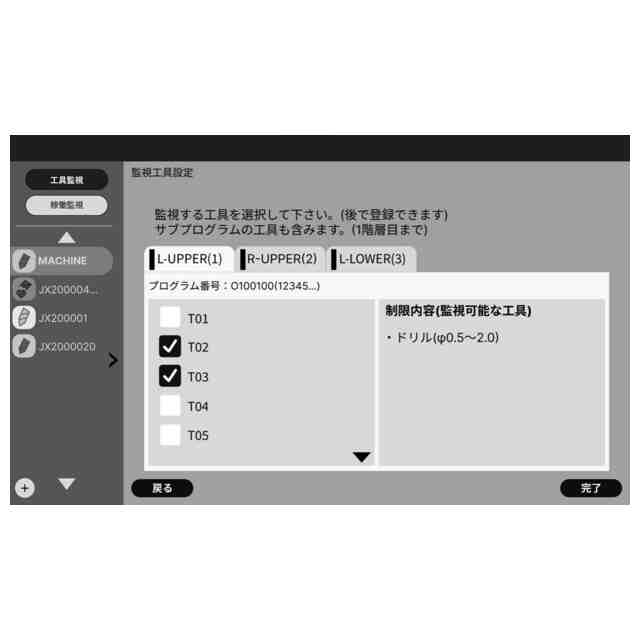

本発明は、これらの工作機械の稼働監視データと、工具監視データとを共通するユーザインターフェース（ＵＩ）側に表示できることに特徴がある。
【０００９】
本発明においては、工具監視データに基づいて工具が正常であるか否かの判定処理部を有するＩｏＴデバイスに前記工具監視データが送信されるのが好ましく、ＩｏＴデバイスに設けた判定処理部にて工具の異常が検知された場合に前記ユーザインターフェースに送信する手段と、前記工作機械に稼働停止指令の送信手段とを有するのが好ましい。
【００１０】
また、ＩｏＴデバイスは前記工作機械とＬＡＮ接続されたエッジデバイスであり、前記エッジデバイスはネットワーク上のクラウドサーバと非同期通信接続され、ネットワーク上のクラウドサーバは前記ユーザインターフェースと接続されているのが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
