公開番号2025089733
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204542
出願日2023-12-04
発明の名称可搬型動力工具
出願人不二空機株式会社
代理人個人,個人
主分類B24B 23/02 20060101AFI20250609BHJP(研削;研磨)
要約【課題】被加工物の端部近傍の加工を安定して行うことができる可搬型動力工具を提供する。
【解決手段】モーター110と、モーター110によって回転させられる回転具120と、回転具120を底面側から突出させる筐体130と、を有し、下方に押し付けながら前方に移動させて使用する本体100と、本体100を支持するとともに本体100の前方への移動をガイドするガイドレール10と、を備え、ガイドレール10が、被加工物Wに敷設される敷設部Rと、敷設部Rから片持ち状に延長された延設部Eとを有している。

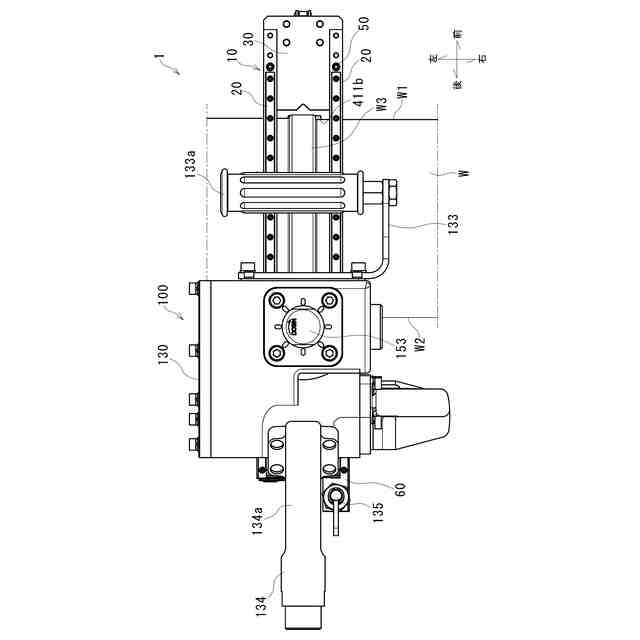

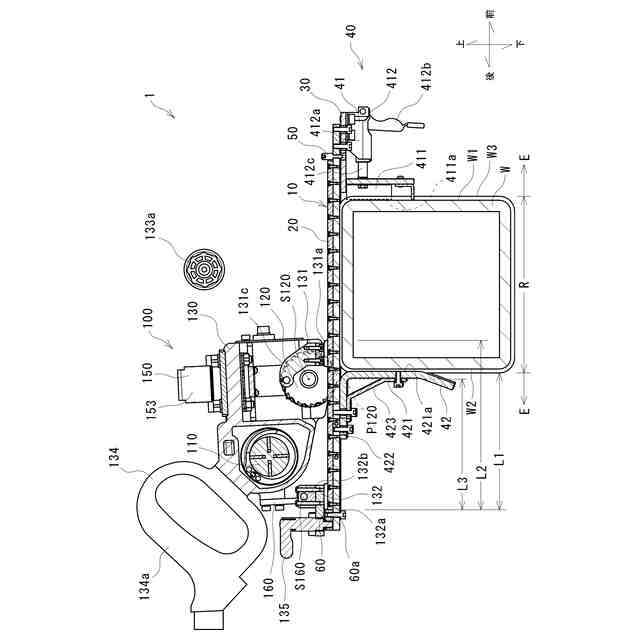

【選択図】図1

特許請求の範囲【請求項１】
モーターと、モーターによって回転させられる回転具と、回転具を底面側から突出させる筐体と、を有し、下方に押し付けながら前方に移動させて使用する本体と、
本体を支持するとともに本体の前方への移動をガイドするガイドレールと、を備え、
ガイドレールが、被加工物に敷設される敷設部と、敷設部から片持ち状に延長された延設部とを有している、可搬型動力工具。
続きを表示（約 400 文字）【請求項２】
ガイドレールが２本のレール材を有し、
回転具が、平面視、２本のレール材の間に位置している、請求項１記載の可搬型動力工具。
【請求項３】
ガイドレールが、被加工物に取り付けるための挟持手段を備えている、請求項１又は２記載の可搬型動力工具。
【請求項４】
ガイドレールが、被加工物に取り付けるための磁石を備えている、請求項１又は２記載の可搬型動力工具。
【請求項５】
本体が、ガイドレールに取り付けられる前脚と後脚とを備え、
ガイドレールが、被加工物の後端面に当接する当接面と、ガイドレール後端からの本体の抜け出しを規制するストッパとを備え、
ストッパによって本体の後方への移動を規制した状態で、前脚のガイドレールとの接点の少なくとも一部が当接面よりも前方に位置している、請求項１又は２記載の可搬型動力工具。

発明の詳細な説明【技術分野】
【０００１】
この発明は可搬型動力工具に関し、特に溶接ビードを研削又は切削するための可搬型動力工具に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、４つの車輪を備える走行台車と、走行台車に搭載された電動機と、電動機に固定された研削砥石とを有し、走行台車をアルミニウム大板上で走行させながらビード面を切削する溶接ビード面研削装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平６－３３５８５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の溶接ビード面研削装置は、４つ全ての車輪をアルミニウム大板に載せた状態で切削することが前提となっている。そのため、いくつかの車輪がアルミニウム大板の外にはみ出してしまうような端部近傍では、安定した切削を行うことができない。
【０００５】
そこで本発明は、被加工物の端部近傍の加工を安定して行うことができる可搬型動力工具の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の可搬型動力工具は、モーター１１０と、モーター１１０によって回転させられる回転具１２０と、回転具１２０を底面側から突出させる筐体１３０と、を有し、下方に押し付けながら前方に移動させて使用する本体１００と、本体１００を支持するとともに本体１００の前方への移動をガイドするガイドレール１０と、を備え、ガイドレール１０が、被加工物Ｗに敷設される敷設部Ｒと、敷設部Ｒから片持ち状に延長された延設部Ｅとを有していることを特徴としている。
【０００７】
この可搬型動力工具は、ガイドレール１０が２本のレール材２０を有し、回転具１２０が、平面視、２本のレール材２０の間に位置していることが好ましい。
【０００８】

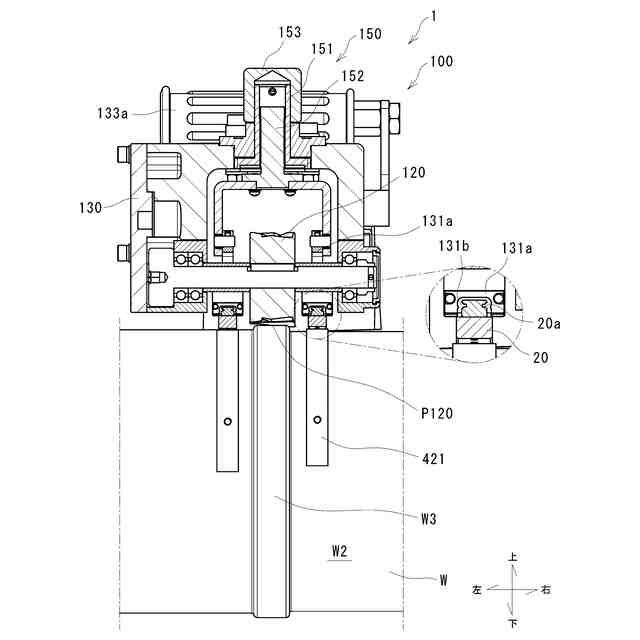

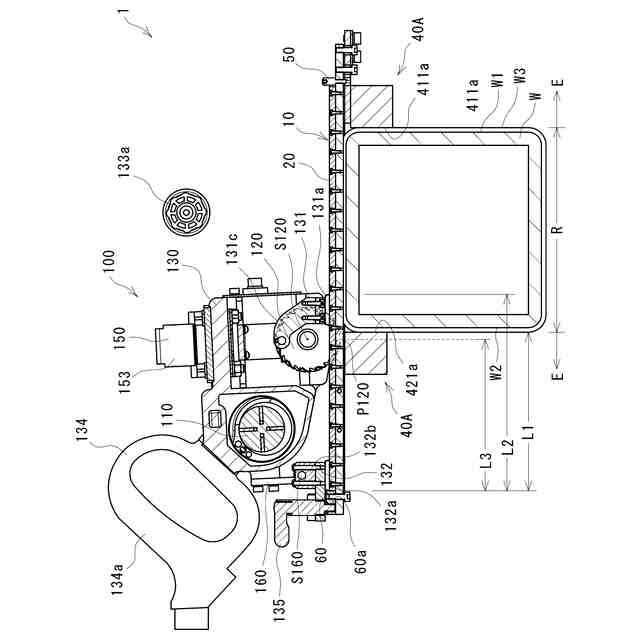

また、ガイドレール１０が、被加工物Ｗに取り付けるための挟持手段４０を備えている、又は被加工物Ｗに取り付けるための磁石４０Ａを備えていることが好ましい。
【０００９】
また、本体１００が、ガイドレール１０に取り付けられる前脚１３１と後脚１３２とを備え、ガイドレール１０が、被加工物Ｗの後端面Ｗ２に当接する当接面４２１ａと、ガイドレール１０後端からの本体１００の抜け出しを規制するストッパ６０とを備え、ストッパ６０によって本体１００の後方への移動を規制した状態で、前脚１３１のガイドレール１０との接点（第１取付部１３１ａ）の少なくとも一部が当接面４２１ａよりも前方に位置していることが好ましい。
【発明の効果】
【００１０】
本発明の可搬型動力工具は、延設部によって本体を被加工物から迫り出した状態で支持することができ、被加工物の端部近傍の加工を安定して行うことができる。
（【００１１】以降は省略されています）
