公開番号2025073591
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184514
出願日2023-10-27
発明の名称鋼帯のブラシ研削方法
出願人JFEスチール株式会社
代理人個人
主分類B24B 29/06 20060101AFI20250502BHJP(研削;研磨)
要約【課題】鋼帯の連続処理ラインにおいて、ブラシの圧下タイミングについて、ブラシの位置検出なしでブラシの摩耗量を考慮し、適切なタイミングで圧下し研削する方法を提供する。
【解決手段】上下方向に移動するブラシロールを用いて、複数の工程を経由して鋼帯の表面を研削する鋼帯のブラシ研削方法であって、n回目のブラシ研削を行うにあたり、ブラシロールの摩耗量δ_nを、前回(n-1回目)の研削実績を基に推定し、ブラシロールの移動距離に、摩耗量δ_nを加算し、ブラシロールの先端部が鋼帯の表面に接触するまでのn回目の経過時間を、前回(n-1回目)の経過時間と同一とするように調整することを特徴とする鋼帯のブラシ研削方法である。
【選択図】図1
特許請求の範囲【請求項１】
上下方向に移動するブラシロールを用いて、複数の工程を経由して鋼帯の表面を研削する鋼帯のブラシ研削方法であって、
ｎ回目のブラシ研削を行うにあたり、
前記ブラシロールの摩耗量δ
n
を、前回（ｎ－１回目）の研削実績を基に推定し、
前記ブラシロールの移動距離に、前記摩耗量δ
n
を加算し、
前記ブラシロールの先端部が前記鋼帯の表面に接触するまでのｎ回目の経過時間を、前回（ｎ－１回目）の経過時間と同一とするように調整する
ことを特徴とする鋼帯のブラシ研削方法。
ここで、ｎは、最小値が２で、最大値が２００となる自然数である。
続きを表示（約 4,500 文字）【請求項２】
前記複数の工程が、
前記ブラシロールの先端部が前記鋼帯の板厚中心部から距離Ｌ離間した位置で待機するブラシ待機工程〔Ｗ〕と
前記ブラシロールの先端部が前記鋼帯の表面に接触するまで移動するブラシ移動工程〔Ｍ〕と、
前記ブラシロールの先端部が前記鋼帯の表面に接触後、圧下し研削する研削工程〔Ｂ〕と、
をこの順で有することを特徴とする請求項１に記載の鋼帯のブラシ研削方法。
【請求項３】
前記複数の工程が、
前記ブラシ待機工程〔Ｗ〕の前に、事前準備工程〔Ｐ〕を備え、
前記事前準備工程〔Ｐ〕は、
前記ブラシロールの先端部が前記鋼帯の板厚中心部から距離Ｋ離間した位置で待機する事前待機ステップ〔Ｐ
W
〕と、
前記ブラシロールの先端部が前記鋼帯の板厚中心部から距離Ｌ離間した位置まで移動する事前移動ステップ〔Ｐ
M
〕と、
をこの順で有することを特徴とする請求項２に記載の鋼帯のブラシ研削方法。
【請求項４】
前記ブラシ移動工程〔Ｍ〕が、
第１ステップ〔Ｍ
1
〕と第２ステップ〔Ｍ
2
〕とからなり、
前記第２ステップ〔Ｍ
2
〕の移動速度Ｖ
M2
は、前記第１ステップ〔Ｍ
1
〕の移動速度Ｖ
M1
よりも小さい
ことを特徴とする請求項２に記載の鋼帯のブラシ研削方法。
【請求項５】
前記ブラシ移動工程〔Ｍ〕が、
第１ステップ〔Ｍ
1
〕と第２ステップ〔Ｍ
2
〕とからなり、
前記第２ステップ〔Ｍ
2
〕の移動速度Ｖ
M2
は、前記第１ステップ〔Ｍ
1
〕の移動速度Ｖ
M1
よりも小さい
ことを特徴とする請求項３に記載の鋼帯のブラシ研削方法。
【請求項６】
前記調整が、
前記ブラシ移動工程〔Ｍ〕の移動時間Ｔ
M
を、前記摩耗量δと前記ブラシ移動工程〔Ｍ〕の移動速度Ｖ
M
とから下記の式（１）により求めた時間Ｔ
A
だけ前回の実績より長くするか、
または、前記ブラシ移動工程〔Ｍ〕の移動速度を、下記の式（２）により求めた調整移動速度Ｖ
M'
とすることで、前記ブラシ移動工程〔Ｍ〕の移動時間Ｔ
M
を前回の実績と同等とする
ことを特徴とする請求項２に記載の鋼帯のブラシ研削方法。
Ｔ
A
＝δ
n
／Ｖ
M
・・・（１）
Ｖ
M
′＝（Ｌ＋δ
n
）／Ｔ
M
・・・（２）
ここで、Ｌは、前記ブラシ待機工程〔Ｗ〕において前記ブラシロールの先端部が前記鋼帯の板厚中心部から離間した距離である。
【請求項７】
前記調整が、
前記事前移動ステップ〔Ｐ
M
〕の移動時間Ｔ
P
及び前記ブラシ移動工程〔Ｍ〕の移動時間Ｔ
M
の合計の移動時間であるＴ
P
＋Ｔ
M
を、前記摩耗量δ
n
の一部δ
n1
と前記事前移動ステップ〔Ｐ
M
〕の移動速度Ｖ
P
とから下記の式（３）により求めた第１の時間Ｔ
A1
及び前記摩耗量δ
n
の残部δ
n2
と前記ブラシ移動工程〔Ｍ〕の移動速度Ｖ
M
とから下記の式（４）により求めた第２の時間Ｔ
A2
の合計である下記の式（５）の時間Ｔ
A
だけ前回の実績より長くするか、
または、前記事前移動ステップ〔Ｐ
W
〕の移動速度を、下記の式（７）により求めた調整移動速度Ｖ
P'
とすることで、前記事前移動ステップ〔Ｐ
W
〕の移動時間Ｔ
P
を前回の実績と同等とするか、
もしくは、前記ブラシ移動工程〔Ｍ〕の移動速度を、下記の式（２）により求めた調整移動速度Ｖ
M'
とすることで、前記ブラシ移動工程〔Ｍ〕の移動時間Ｔ
M
を前回の実績と同等とする
ことを特徴とする請求項３に記載の鋼帯のブラシ研削方法。
Ｔ
A1
＝δ
n1
／Ｖ
P
・・・（３）
Ｔ
A2
＝δ
n2
／Ｖ
M
・・・（４）
Ｔ
A
＝Ｔ
A1
＋Ｔ
A2
・・・（５）
ここで、δ
n1
とδ
n2
の関係は、次の式（６）である。
ｋδ
n1
＋（１－ｋ）δ
n2
＝δ
n
・・・（６）
ただし、ｋは、δ
n1
のδ
n
に対する配分比率の係数であって、ｋ＝０～１である。
Ｖ
P
′＝（Ｋ－Ｌ＋δ
n
【請求項８】
前記調整が、
前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動時間Ｔ
M1
及び前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動時間Ｔ
M2
の合計の移動時間であるＴ
M1
＋Ｔ
M2
を、前記摩耗量δ
n
の一部δ
n1
と前記第１ステップ〔Ｍ
1
〕の移動速度Ｖ
M1
とから下記の式（８）により求めた第１の時間Ｔ
A1
及び前記摩耗量δ
n
の残部δ
n2
と前記第２ステップ〔Ｍ
2
〕の移動速度Ｖ
M2
とから下記の式（９）により求めた第２の時間Ｔ
A2
の合計である下記の式（１０）の時間Ｔ
A
だけ前回の実績より長くするか、
または、前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動速度を、下記の式（１２）により求めた調整移動速度Ｖ
M1
′とすることで、前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動時間Ｔ
M1
を前回の実績と同等とするか、
もしくは、前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動速度を、下記の式（１３）により求めた調整移動速度Ｖ
M2
′とすることで、前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動時間Ｔ
M2
を前回の実績と同等とする
ことを特徴とする請求項４に記載の鋼帯のブラシ研削方法。
Ｔ
A1
＝δ
n1
／Ｖ
M1
・・・（８）
Ｔ
A2
＝δ
n2
／Ｖ
M2
・・・（９）
Ｔ
A
＝Ｔ
A1
＋Ｔ
A2
・・・（１０）
ここで、δ
n1
とδ
n2
の関係は、次の式（１１）である。
ｋδ
n1
＋（１－ｋ）δ
n2
＝δ
n
・・・（１１）
ただし、ｋは、δ
n1
【請求項９】
前記調整が、
前記事前移動ステップ〔Ｐ
M
〕の移動時間Ｔ
P
、前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動時間Ｔ
M1
及び前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動時間Ｔ
M2
の合計の移動時間であるＴ
P
＋Ｔ
M1
＋Ｔ
M2
を、前記摩耗量δ
n
の一部δ
n1
と前記事前移動ステップ〔Ｐ
M
〕の移動速度Ｖ
P
とから下記の式（１４）により求めた第１の時間Ｔ
A1
、前記摩耗量δ
n
の他の一部δ
n2
と前記第１ステップ〔Ｍ
1
〕の移動速度Ｖ
M1
とから下記の式（１５）により求めた第２の時間Ｔ
A2
及び前記摩耗量δ
n
の残部δ
n3
と前記第２ステップ〔Ｍ
2
〕の移動速度Ｖ
M2
とから下記の式（１６）により求めた第３の時間Ｔ
A3
の合計である下記の式（１７）の時間Ｔ
A
だけ前回の実績より長くするか、
または、前記事前移動ステップ〔Ｐ
W
〕の移動速度を、下記の式（７）により求めた調整移動速度Ｖ
P'
とすることで、前記事前移動ステップ〔Ｐ
W
〕の移動時間Ｔ
P
を前回の実績と同等とするか、
もしくは、前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動速度を、下記の式（１２）により求めた調整移動速度Ｖ
M1
′とすることで、前記ブラシ移動工程第１ステップ〔Ｍ
1
〕の移動時間Ｔ
M1
を前回の実績と同等とするか、
もしくは、前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動速度を、下記の式（１３）により求めた調整移動速度Ｖ
M2
′とすることで、前記ブラシ移動工程第２ステップ〔Ｍ
2
〕の移動時間Ｔ
M2
を前回の実績と同等とする
ことを特徴とする請求項５に記載の鋼帯のブラシ研削方法。
Ｔ
A1
＝δ
n1
／Ｖ
P
・・・（１４）
Ｔ
A2
＝δ
n2
／Ｖ
M1

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼帯のブラシ研削方法に関し、特に、研削ブラシ（以下、単に「ブラシ」ともいう。）を備えるブラシロールを用いてスケール除去を行う際に、ブラシの摩耗に伴うブラシロールの圧下遅れを調整するブラシ研削方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
一般のステンレス鋼帯は、熱間圧延された鋼板を酸洗した後、冷間圧延、焼鈍、調質圧延の各工程を経て製造される。上記工程の中で、熱間圧延及び連続焼鈍後の鋼板表面には酸化スケールが生成している。表面に酸化スケールが生成した鋼板のデスケール方法としては、主に酸洗設備を通すのが一般的であり、付加的にショットブラスト、表面研削等を行っている。特に、研削ブラシ等により均一な研削を行い、表面品質の向上のため、ブラシによる表面研削方法が種々検討されている。
【０００３】
例えば、ブラシが摩耗した場合でも洗浄力を一定にするために、ブラシ摩耗量に応じて圧下力を変更する方法が知られている。特許文献１には、鋼帯表面を洗浄するブラシロールの圧下制御方法において、ブラシロールの通板長さを計測し、予め求めたブラシロールの通板長さとブラシ摩耗量との関係を求める方法が開示されている。具体的には、予め求めたブラシ摩耗量とロール回転モーター負荷電流との関係からロール回転負荷電流を設定する圧下制御方法が記載されている。
【０００４】
また、特許文献２では、ブラシロール装置において、摩耗が進行した場合でも、一定の研削量となるように、回転モーターの無負荷時の電流を検出し、検出された無負荷時の電流を記憶する方法が開示されている。記憶された無負荷時電流と所定の設定電流の和を目標電流として、前記回転用モーターの電流がその目標電流となるように前記圧下を制御する手法が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開平４－１７８２１２号公報
特開平２－１２４２６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１及び２の場合、研削量を一定にすることは出来ても、種々の鋼帯を連続通板する高速ラインでは、ブラシの摩耗が進行した場合、ブラシの接触するタイミングが遅れ、鋼帯先端部ではブラシがかけられなくなるという問題点があった。
【０００７】
通常、鋼帯の連続処理ラインにおいては、コイル接続部の近傍にパンチ穴をあけ、そのパンチ穴をブラシスタンドの前段に設けたパンチ穴検出器（ＷＰＤ）により光学的に検出し鋼帯をトラッキングする方法が行われている。ブラシが必要のない鋼帯から、ブラシを必要とする鋼帯に切り替わる際は、ブラシスタンドの前段でパンチ穴を検出後、ライン速度及び前記ＷＰＤとブラシスタンドの間の距離から、コイル先端部の位置を演算しブラシの圧下を開始するのが一般的である。ここで、ブラシを必要とする鋼帯を「ブラシ材」、ブラシが必要ない鋼帯を「ノーブラシ材」ともいう。
【０００８】

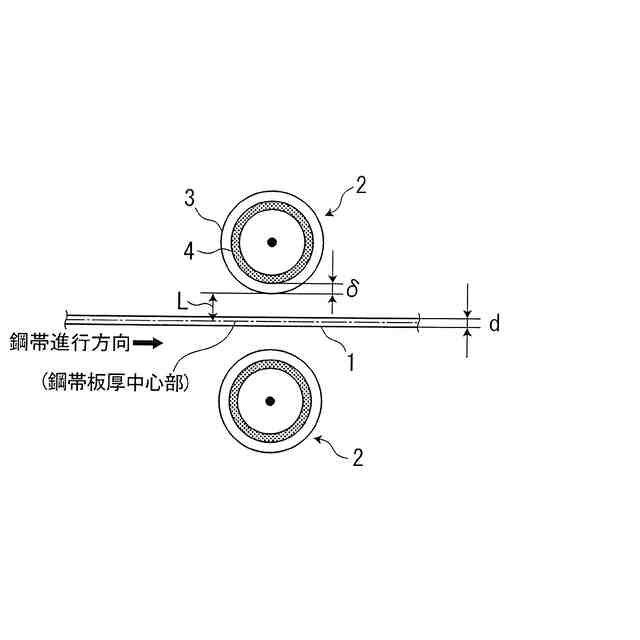

図２に鋼帯とブラシロール（上下）の位置関係を示し、図１に後述する本発明に係るブラシ研削方法の全体構成（４つパターンを網羅）を示す。図１中の実線及び点線がブラシの鋼帯側先端部（以下、単に「ブラシ先端部」ともいう。）と鋼帯との距離の推移を表している。実線部分が本発明の第１のパターンである基本工程における推移であり、点線部分が第２のパターン及び第３のパターンにおける推移である。
【０００９】
ここで、ブラシ研削方法の基本工程（後述する本発明に係る第１パターン）を示した図５を例に、ブラシの位置関係の推移とブラシの摩耗との関係を説明する。
【００１０】
図５において、ブラシをその先端部が鋼帯の板厚中心部からの距離Ｌ（ｍｍ）の位置で待機させている工程が、「ブラシ待機工程〔Ｗ〕」である。次に、ブラシで研削するために鋼帯表面にブラシ先端部が接触するまで移動する工程が、「ブラシ移動工程〔Ｍ〕」である。ブラシ先端部が鋼帯に接触後、ブラシで研削する工程が、「研削工程〔Ｂ〕」である。ブラシ待機工程中の時間がブラシ待機時間Ｔ
W
（秒）であり、ブラシ移動工程中の時間がブラシ移動時間Ｔ
M
（秒）である。このブラシ移動工程におけるブラシ移動速度Ｖ
M
（ｍｍ／秒）は、通常の場合は、低速（０．３ｍｍ／秒～１．０ｍｍ／秒）とすることが好ましい。ブラシを移動して鋼帯に接触後は、通常はブラシ移動速度のままでブラシ回転の駆動装置の負荷電流値がある一定の値になるまで鋼帯を圧下し続けることが多いので、ブラシ研削工程におけるブラシの圧下速度も低速で実施することが好ましい。ブラシの圧下速度が高速であると、鋼帯の蛇行が生じたり、鋼帯とブラシの接触時にブラシロールの負荷が過大となるからである。
（【００１１】以降は省略されています）
