公開番号2025079589
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192366
出願日2023-11-10
発明の名称衣類乾燥機の置き台
出願人リンナイ株式会社
代理人デロイトトーマツ弁理士法人
主分類D06F 58/18 20060101AFI20250515BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】衣類乾燥機の振動を十分に吸収して、置き台自体が前後方向及び左右方向に大きく振動してしまうことを抑制できる、衣類乾燥機の置き台を提供する。

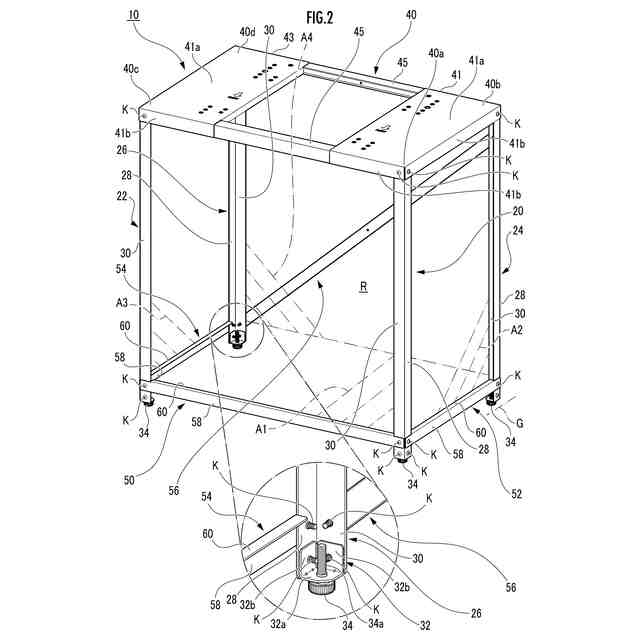

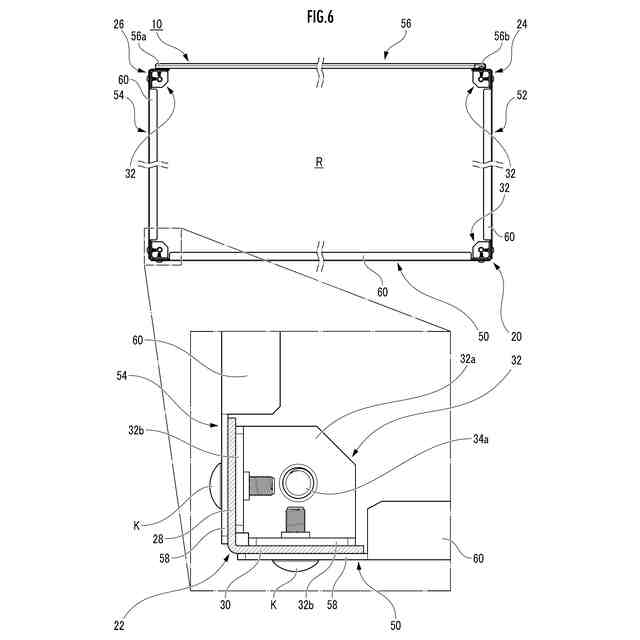

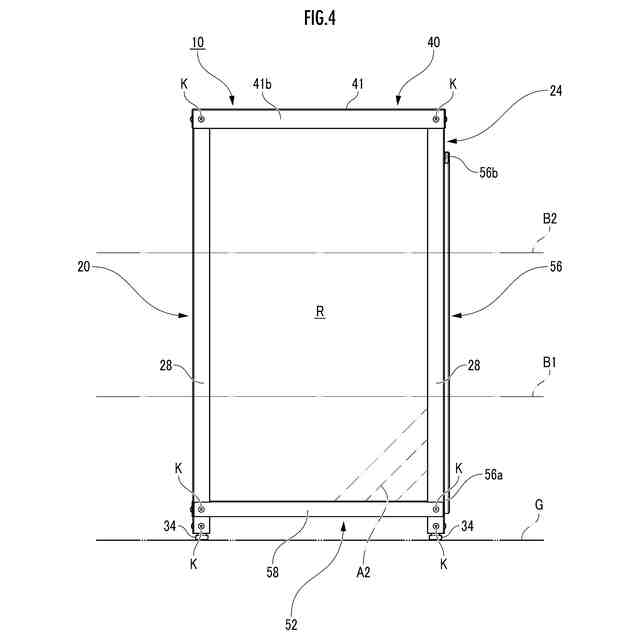

【解決手段】この衣類乾燥機の置き台10は、上下方向に延びると共に、置き台10の設置面Gに下端部が設置される4つの縦フレーム20,22,24,26と、4つの縦フレーム20,22,24,26の上端部のそれぞれによって、4つの隅角部40a,40b,40c,40dのそれぞれが支持されて、衣類乾燥機1が載置される天井部40と、隣接する縦フレーム20,22,24,26どうしを、それぞれ連結する4つの連結フレーム50,52,54,56とを有している。

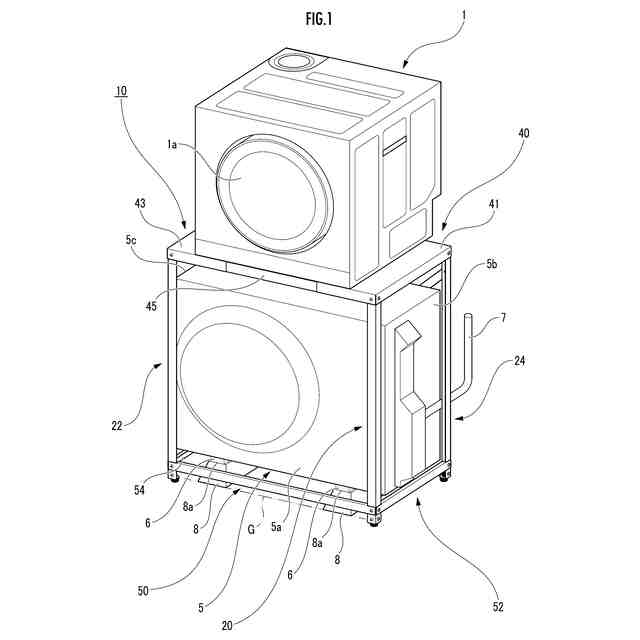

【選択図】図1
特許請求の範囲【請求項１】
衣類乾燥機を載置するための置き台であって、
上下方向に延びると共に、前記置き台の設置面に下端部が設置される４つの縦フレームと、
４つの前記縦フレームの上端部のそれぞれによって、４つの隅角部のそれぞれが支持されて、前記衣類乾燥機が載置される天井部と、
隣接する前記縦フレームどうしを、それぞれ連結する４つの連結フレームとを有していることを特徴とする特徴とする衣類乾燥機の置き台。
続きを表示（約 890 文字）【請求項２】
各縦フレーム及び各連結フレームの内側であって且つ前記天井部の下方に、載置台に載置された外部装置を収容可能な空間が設けられており、
前記連結フレームは、連結すべき前記縦フレームから取り外し可能に配置されるか、又は、前記載置台の載置面よりも低い位置に配置される第１連結フレームと、該第１連結フレームに隣接し連結すべき前記縦フレームから取り外し可能に配置されるか、又は、前記載置台の載置面よりも低い位置に配置される第２連結フレームとを有している請求項１記載の衣類乾燥機の置き台。
【請求項３】

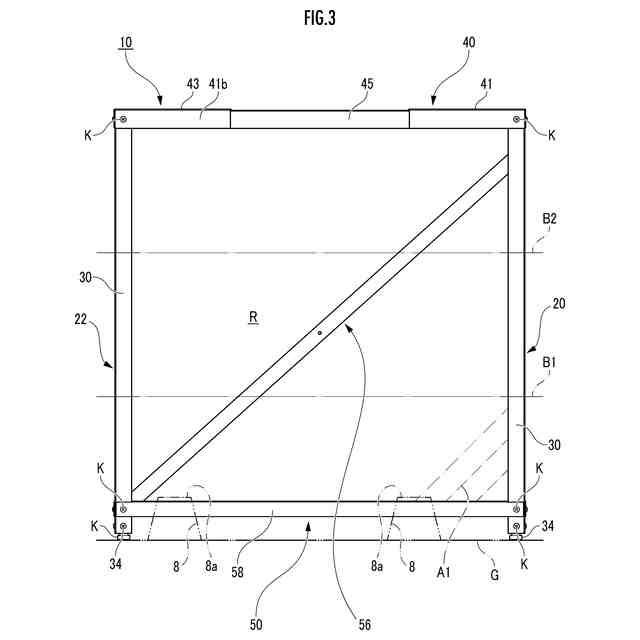

前記連結フレームの少なくとも１つは、一端部が、所定の前記縦フレームの、前記設置面から１／３以下の箇所に連結されると共に、他端部が、前記一端部が連結された前記縦フレームに隣接する前記縦フレームの、前記設置面から２／３以上の箇所に連結されるように、傾斜して延びている請求項１又は２記載の衣類乾燥機の置き台。
【請求項４】
各縦フレーム及び各連結フレームの内側であって且つ前記天井部の下方に、載置台に載置された外部装置を収容可能な空間が設けられており、

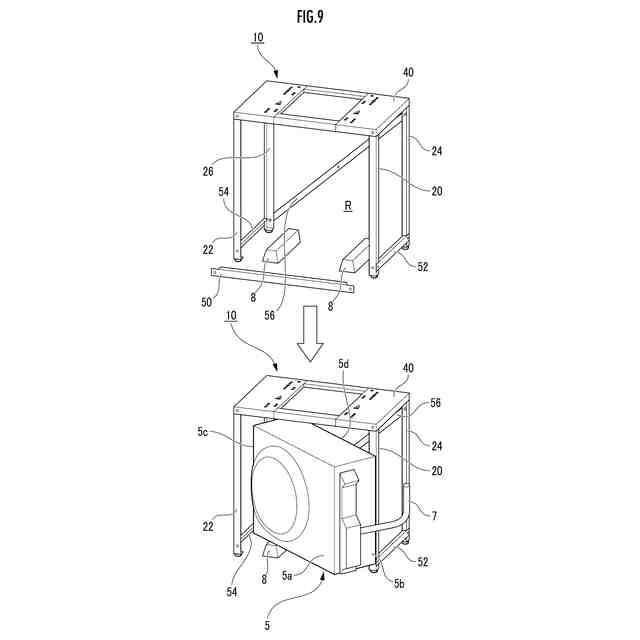

前記連結フレームの少なくとも１つは、連結する前記縦フレームから取り外し可能とされ、且つ、前記載置台の載置面よりも低い位置に配置される請求項１記載の衣類乾燥機の置き台。
【請求項５】

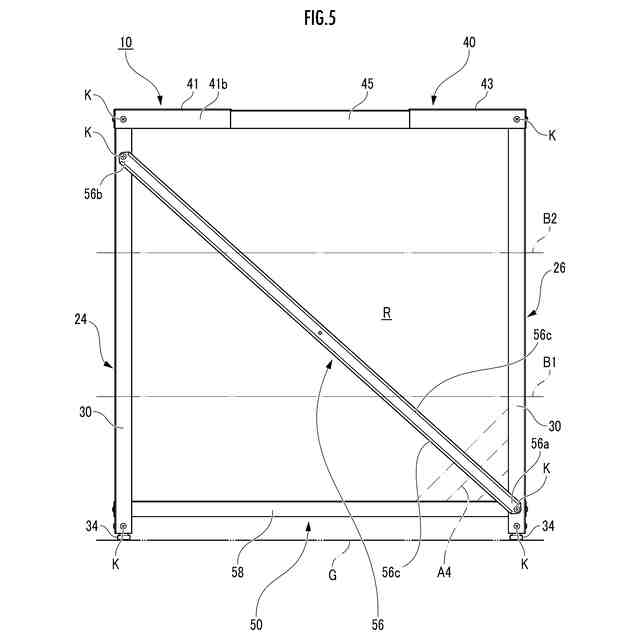

前記連結フレームの少なくとも１つは、一端部が、置き台後方に配置される所定の前記縦フレームの、前記設置面から１／３以下の箇所に連結されると共に、他端部が、前記一端部が連結された前記縦フレームに隣接し、置き台後方に配置される前記縦フレームの、前記設置面から２／３以上の箇所に連結されるように傾斜して、置き台後方に配置される後方連結フレームである請求項４記載の衣類乾燥機の置き台。
【請求項６】

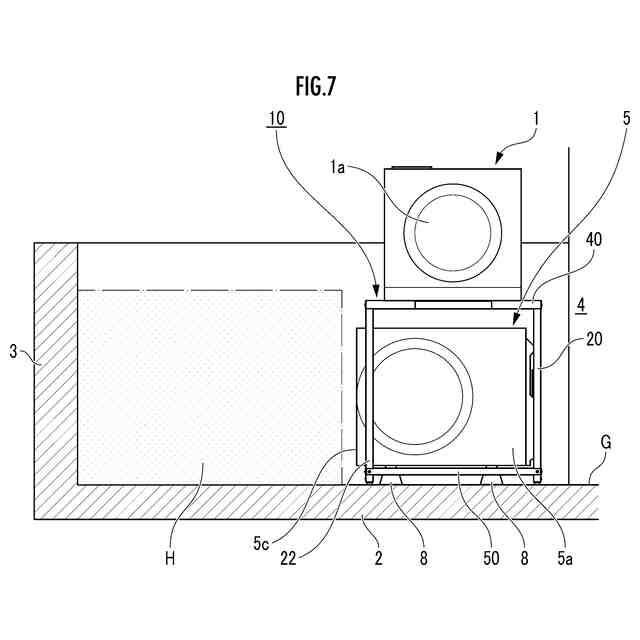

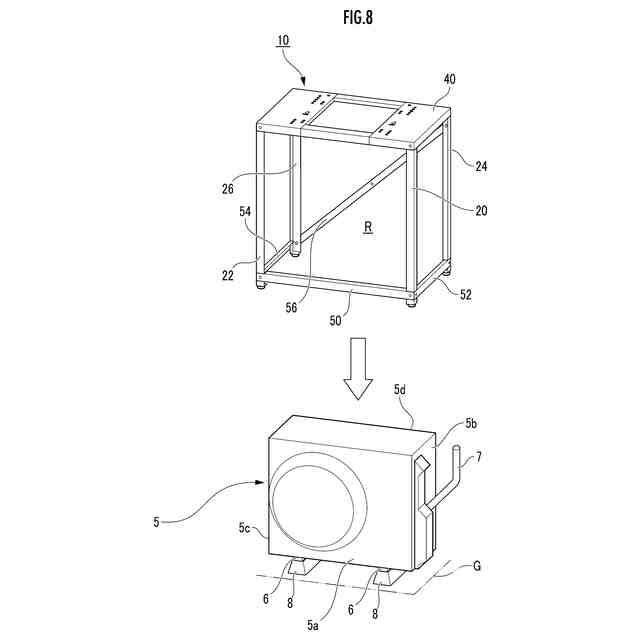

各縦フレーム及び各連結フレームの内側であって且つ前記天井部の下方に、載置台に載置されたエアコンの室外機を収容可能な空間が設けられている請求項１又は２記載の衣類乾燥機の置き台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衣類乾燥機を載置するための置き台に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
衣類乾燥機は、床等の設置面に直接設置することもがあるが、設置面への振動伝達を抑制したり、或いは、衣類乾燥機の使いやすさ等の観点から、通常は所定高さで設けられた置き台に載置することが多い。
【０００３】
このような衣類乾燥機の置き台として、例えば、下記特許文献１には、略Ｌ字状をなした一対の脚部と、該一対の脚部の上端に支持された左右一対の左右支柱と、一対の左右支柱の前後両端部どうしを連結する前部支柱及び後部支柱とからなる、置き台が記載されている。
【０００４】
そして、衣類乾燥機は、一対の左右支柱や、前部支柱、後部支柱の上方に載置されるようになっている。また、略Ｌ字状をなした一対の脚部の背面側どうしは、複数の梁で連結されている（特許文献１の図１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－２４３９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記特許文献１の置き台では、衣類乾燥機の重量を支持するのは、一対の脚部の上端のみとなっており、また、一対の脚部の背面側どうしは、複数の梁で連結されているものの、それだけでは剛性が不足しがちであった。そのため、衣類乾燥機の振動を十分に吸収できず、置き台が前後方向や左右方向に大きく振動してしまう事態が生じやすかった。
【０００７】
したがって、本発明の目的は、衣類乾燥機の振動を十分に吸収して、置き台自体が前後方向及び左右方向に大きく振動してしまうことを抑制することができる、衣類乾燥機の置き台を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明は、衣類乾燥機を載置するための置き台であって、上下方向に延びると共に、前記置き台の設置面に下端部が設置される４つの縦フレームと、４つの前記縦フレームの上端部のそれぞれによって、４つの隅角部のそれぞれが支持されて、前記衣類乾燥機が載置される天井部と、隣接する前記縦フレームどうしを、それぞれ連結する４つの連結フレームとを有していることを特徴とする。
【０００９】
上記発明によれば、衣類乾燥機が載置される天井部を支持する、隣接する４つの縦フレームどうしが、４つの連結フレームで連結されているので、隣接する縦フレームどうしを補強することができ、縦フレーム全体の剛性を高めることが可能となり、その結果、天井部に載置される衣類乾燥機の振動を十分に吸収して、置き台自体が前後方向及び左右方向に大きく振動してしまうことを抑制することができる。
【００１０】
本発明に係る衣類乾燥機の置き台においては、各縦フレーム及び各連結フレームの内側であって且つ前記天井部の下方に、載置台に載置された外部装置を収容可能な空間が設けられており、前記連結フレームは、連結すべき前記縦フレームから取り外し可能に配置されるか、又は、前記載置台の載置面よりも低い位置に配置される第１連結フレームと、該第１連結フレームに隣接し連結すべき前記縦フレームから取り外し可能に配置されるか、又は、前記載置台の載置面よりも低い位置に配置される第２連結フレームとを有していてもよい。
（【００１１】以降は省略されています）
