公開番号2025079048
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191460
出願日2023-11-09
発明の名称支援用具及びセンサキット
出願人日本光電工業株式会社
代理人弁理士法人エビス国際特許事務所
主分類A61B 5/1455 20060101AFI20250514BHJP(医学または獣医学;衛生学)
要約【課題】様々な太さの指に支援用具を用いて適切な圧迫ができる装着状態とし、生体組織に対する圧迫状態を一定にして、毛細血管再充満時間により再現性のある定量的な測定を行う。
【解決手段】被検者の指に装着されて当該被検者の生体情報の取得を支援する支援用具であって、前記指の第一の側に配置される支持体と、前記第一の側の反対側である前記指の第二の側に配置される袋体と、前記袋体の内部と連通する流体通路と、前記支持体の前記指が装着される側に設置可能なサイズ調整板と、を備えており、前記第一の側は、前記指の腹側と前記指の爪側の一方であり、前記第二の側は、前記指の腹側と前記指の爪側の他方であり、前記指と前記支持体の間、および前記指と前記袋体の間に、前記生体情報を取得するためのセンサが配置可能とされており、前記サイズ調整板が前記支持体に収容されると、前記袋体の前記指の側における指収容空間を薄くする、支援用具である。
【選択図】図8
特許請求の範囲【請求項１】
被検者の指に装着されて当該被検者の生体情報の取得を支援する支援用具であって、
前記指の第一の側に配置される支持体と、
前記第一の側の反対側である前記指の第二の側に配置される袋体と、
前記袋体の内部と連通する流体通路と、
前記支持体の前記指が装着される側に設置可能なサイズ調整板と、
を備えており、
前記第一の側は、前記指の腹側と前記指の爪側の一方であり、
前記第二の側は、前記指の腹側と前記指の爪側の他方であり、
前記指と前記支持体の間、および前記指と前記袋体の間に、前記生体情報を取得するためのセンサが配置可能とされており、
前記サイズ調整板が前記支持体に収容されると、前記袋体の前記指の側における指収容空間を薄くする、
支援用具。
続きを表示（約 720 文字）【請求項２】
前記サイズ調整板は、切断可能な接続部により前記支持体に接続している、
請求項１に記載の支援用具。
【請求項３】
前記サイズ調整板は、屈曲可能な接続部により前記支持体に接続しており、
前記接続部を屈曲することにより、前記サイズ調整板が前記支持体に収容される、
請求項１に記載の支援用具。
【請求項４】
前記サイズ調整板は、前記支持体に収容された際に前記支持体と凹凸がかみ合う、
請求項１乃至３のいずれか一項に記載の支援用具。
【請求項５】
被検者の生体情報を取得するセンサ器具と、
前記センサ器具のセンサを収容するように前記被検者の指に装着されて、前記センサ器具による前記被検者の生体情報の取得を支援する支援用具と、
を備えるセンサキットであって、
前記支援用具は、
前記指の第一の側に配置される支持体と、
前記第一の側の反対側である前記指の第二の側に配置される袋体と、
前記袋体の内部と連通する流体通路と、
前記支持体の前記指が装着される側に設置可能なサイズ調整板と、
を備えており、
前記第一の側は、前記指の腹側と前記指の爪側の一方であり、
前記第二の側は、前記指の腹側と前記指の爪側の他方であり、
前記指と前記支持体の間、および前記指と前記袋体の間に、前記生体情報を取得するためのセンサが配置可能とされており、
前記サイズ調整板が前記支持体に収容されると、前記袋体の前記指の側における指収容空間を薄くする、
センサキット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被検者の指に装着されてセンサによる当該被検者の生体情報の取得を支援する支援用具に関する。また本発明は、当該用具を用いて被検者の生体情報を取得するセンサキットに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
生体情報の取得の例として、毛細血管再充満時間の測定が挙げられる。毛細血管再充満時間は、ショックの有無を評価するための簡便な指標とされ、輸液の要否の判断やトリアージ（多数傷病者発生時の優先度評価）など、救急医療領域において汎用されている手法である。具体的には、医療従事者が被検者の指先などの生体組織を圧迫し、当該圧迫を解除した後の爪や皮膚の色の変化を目視で確認する。概ね２秒以内に元の色に戻れば、正常な状態と判断される。しかしながら、手で生体組織の圧迫を行い、目視で皮膚色の変化を確認する手法であるため定量性に欠け、測定者による誤差も生じやすい。
【０００３】
そこで、特許文献１では、センサを用いた生体情報取得システムを用いて、被検者の毛細血管再充満時間を特定する。特許文献１の生体情報取得システムでは、支援用具により被検者の指にセンサを装着し、支援用具の袋体で指への圧力を変化させてセンサから生体情報を取得する。また、特許文献２の支援用具は支持体と袋体を有し、被検者の指における第一の側を支持体に載置した状態でヒンジ部を屈曲させて袋体を指の第二の側に配置する。このとき、指の腹側と爪側の一方には発光装置が、他方には受光装置が配置されている。そして、袋体による圧迫の解除時における受光装置の受光強度の変化から、毛細血管再充満時間を特定する。
【先行技術文献】
【特許文献】
【０００４】
特許第６５５４４５９号公報
特許第７０６６４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
毛細血管再充満時間により再現性のある定量的な測定を行うためには、生体組織に対する圧迫状態を一定にする必要がある。しかしながら、被検者の指の高さや幅が支援用具のサイズから大幅に外れていると、毛細血管再充満時間の測定のための適切な圧迫ができる装着状態にならない。たとえば、被検者の指が細すぎると、袋体と指の間に大きい隙間が生じて、毛細血管再充満時間の測定での圧迫が不十分となる。
【課題を解決するための手段】
【０００６】
上記の目的を達成するための一態様は、被検者の指に装着されて当該被検者の生体情報の取得を支援する支援用具であって、前記指の第一の側に配置される支持体と、前記第一の側の反対側である前記指の第二の側に配置される袋体と、前記袋体の内部と連通する流体通路と、前記支持体の前記指が装着される側に設置可能なサイズ調整板と、を備えており、前記第一の側は、前記指の腹側と前記指の爪側の一方であり、前記第二の側は、前記指の腹側と前記指の爪側の他方であり、前記指と前記支持体の間、および前記指と前記袋体の間に、前記生体情報を取得するためのセンサが配置可能とされており、前記サイズ調整板が前記支持体に収容されると、前記袋体の前記指の側における指収容空間を薄くする、支援用具である。
【発明の効果】
【０００７】
このような構成によれば、様々な太さの指に支援用具を用いて、毛細血管再充満時間の測定を行うことができる。
【図面の簡単な説明】
【０００８】
比較例の支援用具に指を差し入れる直前の状態を示す斜視図。
比較例の支援用具に指を差し入れて圧縮空気を供給した状態を示す断面図。

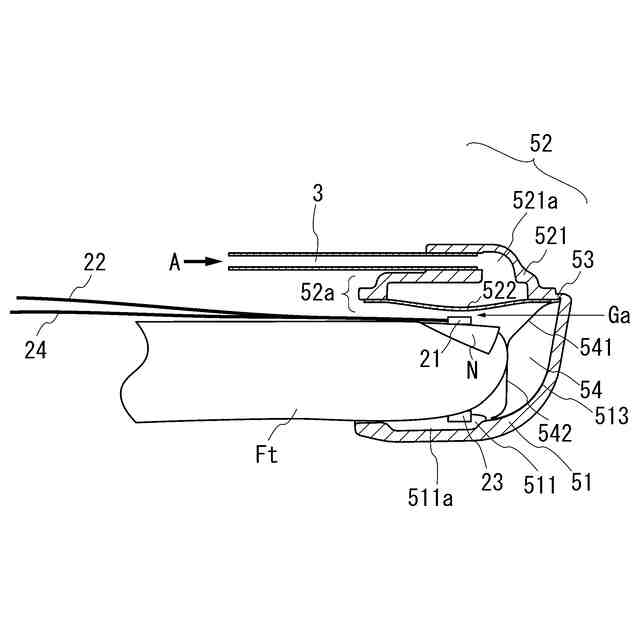

比較例の支援用具に細い指を差し入れて蓋体を閉じた状態を示す断面図。

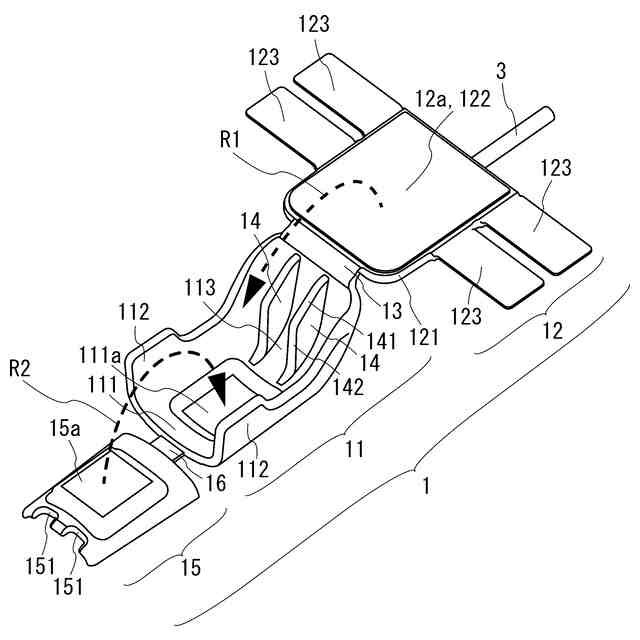

本発明の実施形態である支援用具の斜視図。

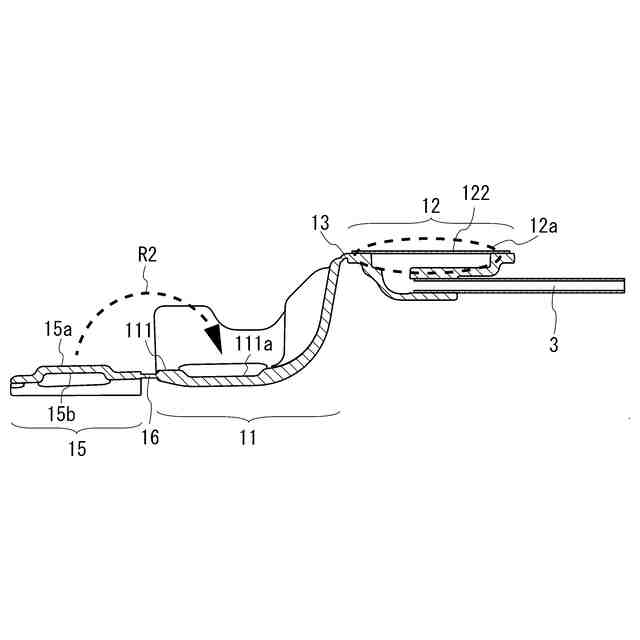

開いた状態の実施例１の支援用具の断面図。
サイズ調整板を支持体に収容した実施例１の支援用具の断面図。

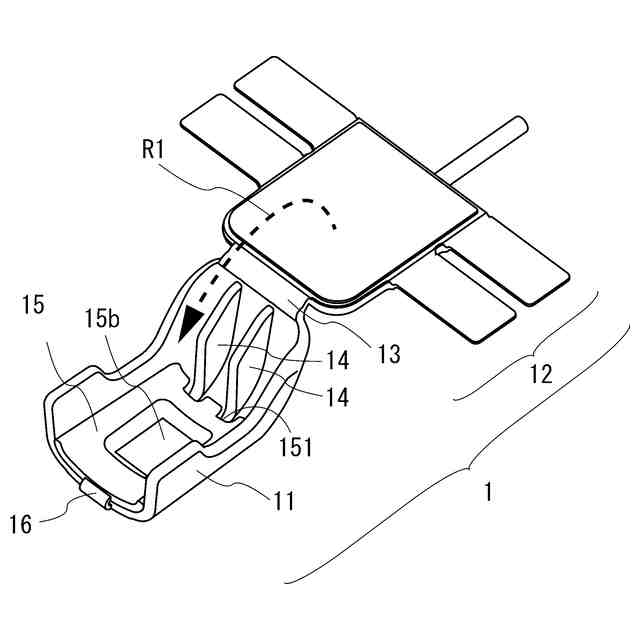

サイズ調整板を支持体に収容した実施例１の支援用具の斜視図。

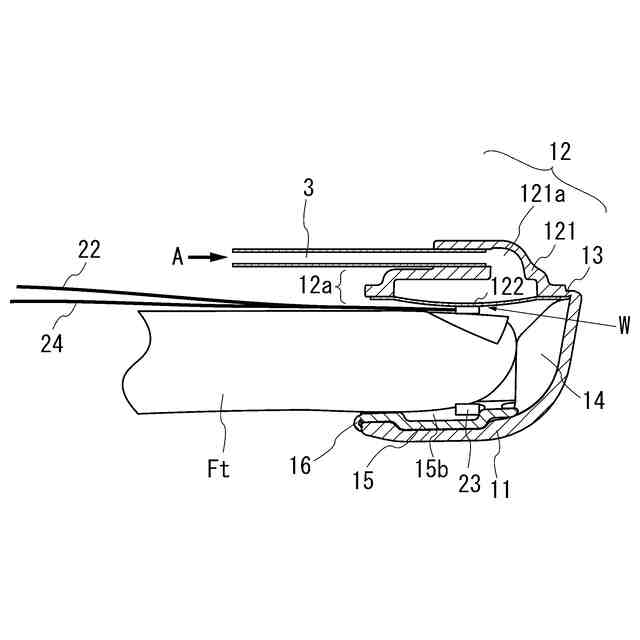

実施例１の支援用具に細い指を差し入れて蓋体を閉じた状態を示す断面図。

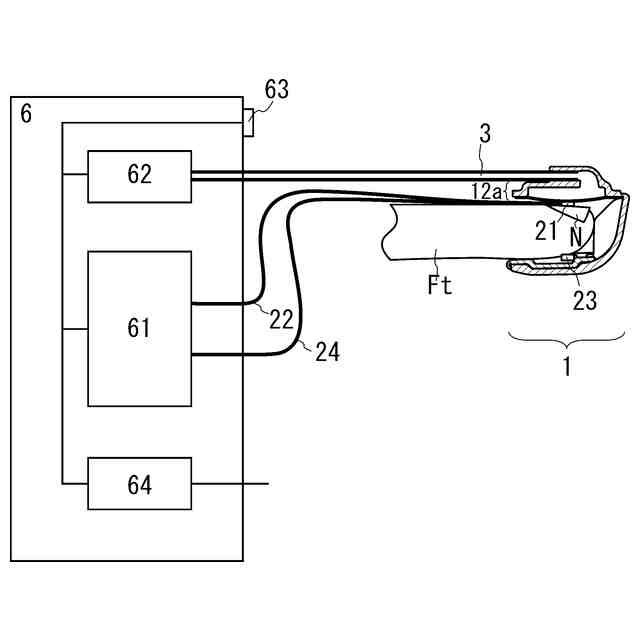

実施例１の支援用具を用いて生体情報を取得する状況を示す図。
実施例１の支援用具に指を差し入れて蓋体を閉じた状態を示す断面図。
実施例２の支援用具に小さい指を差し入れて蓋体を閉じた状態を示す断面図。
【発明を実施するための形態】
【０００９】
＜比較例の支援用具＞

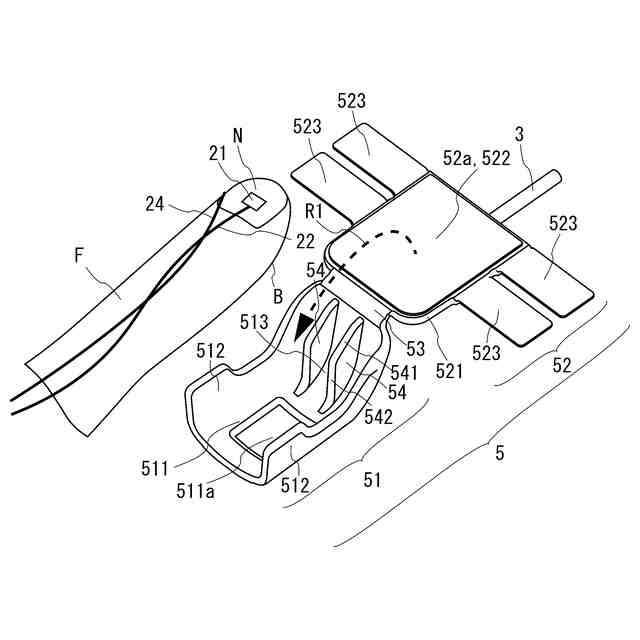

図１に、比較例の支援用具５に指Ｆを差し入れる直前の状態の斜視図を示す。指Ｆには、被検者の生体情報を取得するための生体情報検出器が取り付けられている。本例の生体情報検出器は、いわゆるパルスフォトメータのプローブであり、発光装置２１と受光装置２３により形成される。図１において、発光装置２１は爪Ｎに取り付けられており、受光装置２３は、指Ｆの下側に隠れている。センサ器具２は、発光装置２１、発光装置２１に接続する配線２２、受光装置２３、受光装置２３に接続する配線２４を有する。発光装置２１は爪Ｎに取り付けられたＬＥＤである。また、指Ｆに隠れている受光装置２３は、指の腹Ｂの側に取り付けられている。発光装置２１は受光装置２３に向けて発光し、透過光が受光装置２３で受光されて配線２４に受光信号が送出される。センサ器具２は、指Ｆの回りにテープ（図示せず）によりテーピングして取り付けられる。
【００１０】
支援用具５は、被検者の指Ｆに装着されて指Ｆへ圧迫変化を行い、センサ器具２からの被検者の生体情報の取得を支援する。支援用具５は支持体５１、蓋体５２、および支持体５１と蓋体５２を接続するヒンジ部５３を備えている。図１の支援用具５は、蓋体５２が開いた状態であり、支持体５１の中で指Ｆを圧迫可能状態にする前の状態である。支持体５１は、底壁５１１の両側から側壁５１２が立ち上がっており、指Ｆの先端側には立ち上げ部５１３が立ち上がっている。立ち上げ部５１３の上端はヒンジ部５３に接続している。
（【００１１】以降は省略されています）
