公開番号2025077689
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190071
出願日2023-11-07
発明の名称刃体交換式剃刀
出願人株式会社貝印刃物開発センター
代理人弁理士法人ゆうあい特許事務所
主分類B26B 21/14 20060101AFI20250512BHJP(切断手工具;切断;切断機)
要約【課題】簡素な構造としつつも刃体部のみの交換が可能な刃物を提供する。

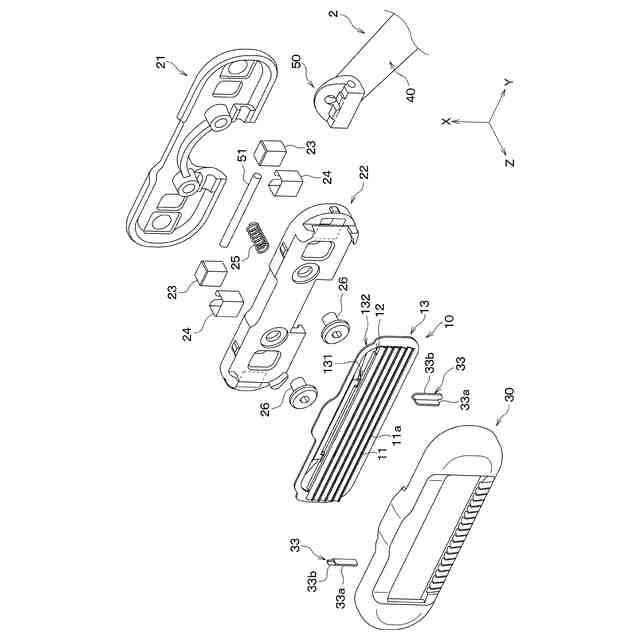

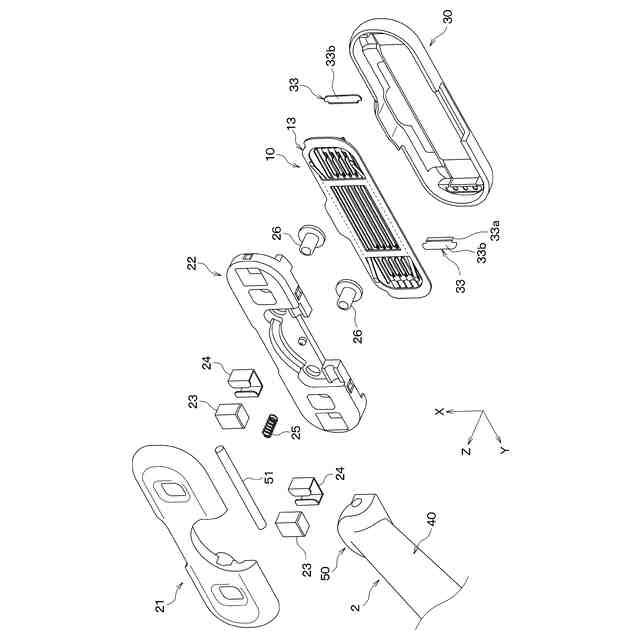

【解決手段】剃刀ヘッド1を刃体部10と支持体20およびカバー部30により構成する。刃体部10には、一方向に交差する方向を長尺方向とする刃体11を備える。支持体20は、ハンドル部2の先端部に連結され、刃体11の刃先11aをハンドル部2と連結される側に向けた状態で刃体部10が載置される載置面を備え、刃体部10を載置面に載置する。カバー部30は、刃体11を露出させつつ支持体20と共に刃体部10を挟持し、支持体20に対して取付けられる。また、剃刀ヘッド10およびハンドル部20は、丸みを帯びた形状とされている。そして、カバー部30が支持体20から取り外されると、刃体部10のみの交換が可能となる。
【選択図】図1
特許請求の範囲【請求項１】

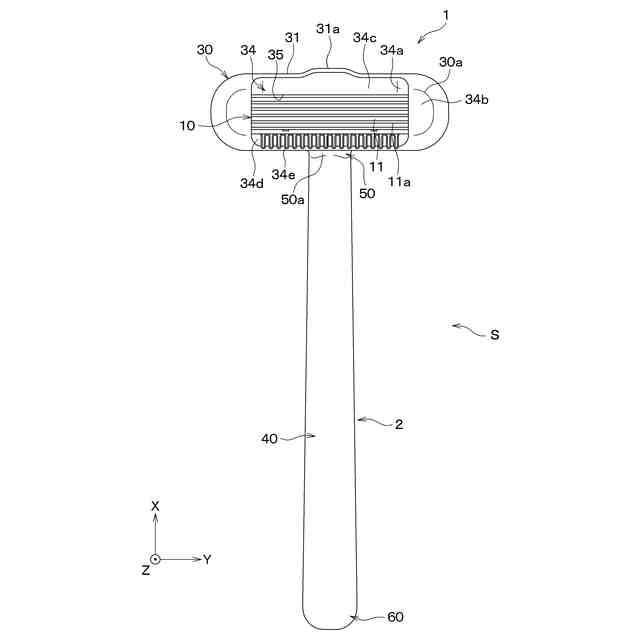

一方向に沿って伸びるハンドル部（２）と、前記ハンドル部における前記一方向の一方側の先端部（５０）に取付けられた剃刀ヘッド（１）とを有する剃刀であって、
前記剃刀ヘッドは、

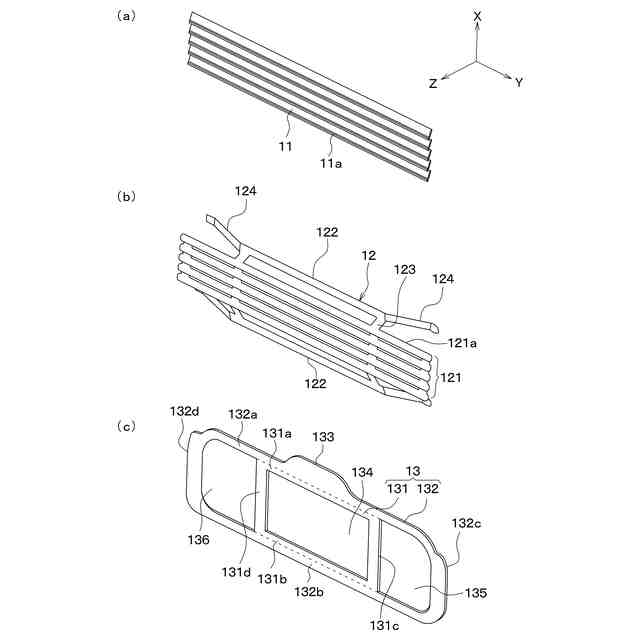

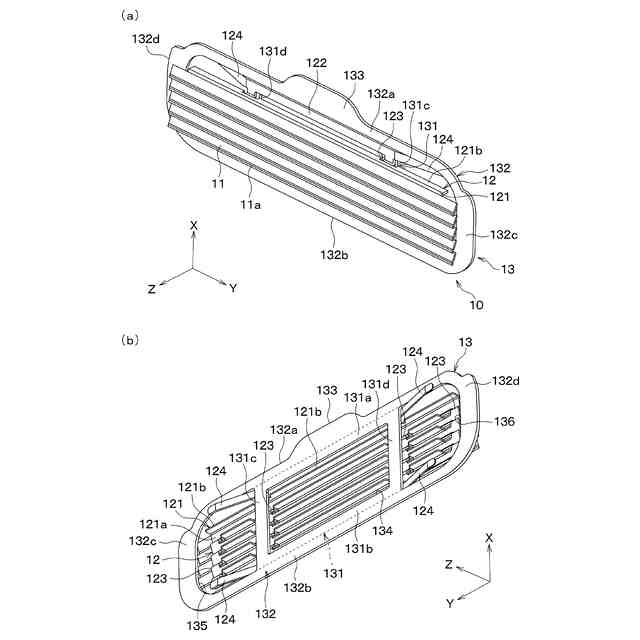

前記一方向に交差する方向を長尺方向とする刃体（１１）が備えられた刃体部（１０）と、
前記ハンドル部の前記先端部に連結されており、前記刃体の刃先を前記ハンドル部と連結される側に向けた状態で前記刃体部が載置される載置面（２２０）を備える支持体（２０）と、
前記刃体を露出させつつ前記支持体と共に前記刃体部を挟持し、前記支持体に対して取付けられるカバー部（３０）と、を有し、

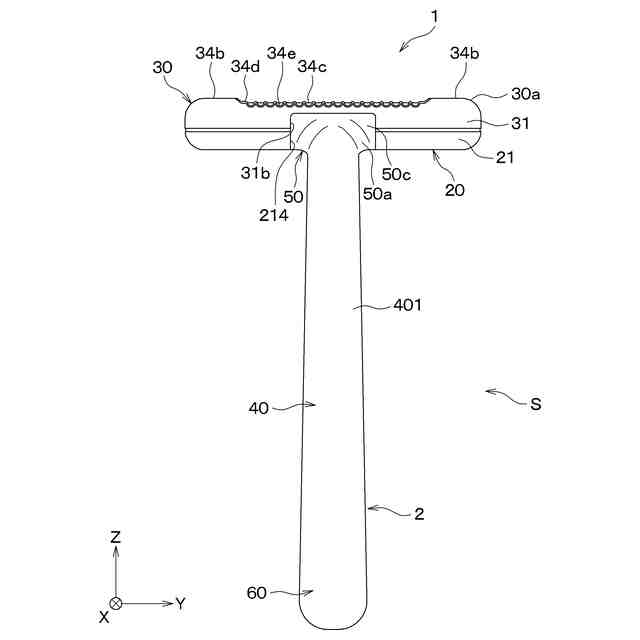

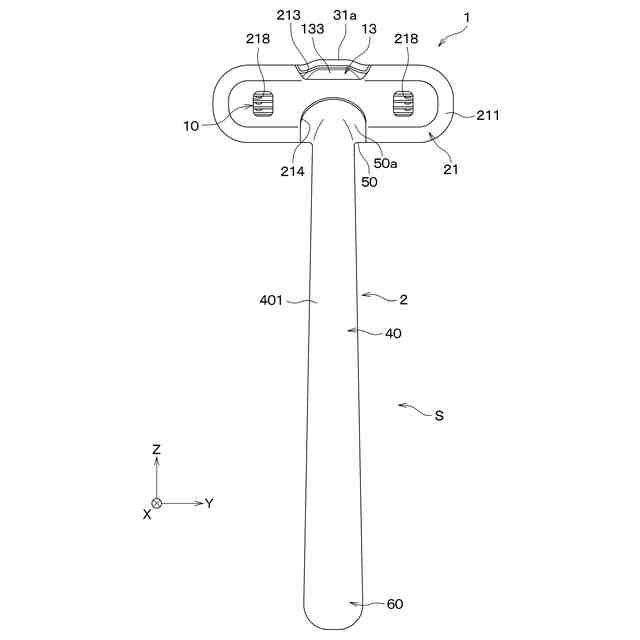

前記剃刀ヘッドは、前記載置面の法線方向から見た形状が長円形状とされ、前記法線方向の寸法を厚みとし、前記刃体が露出される側をヘッド表面、前記ヘッド表面と反対側をヘッド裏面として、前記ヘッド表面および前記ヘッド裏面において、前記長円形状の外縁が厚み方向において丸まっており、
前記ハンドル部は、前記一方向を法線方向とする断面形状が円形もしくは多角形の各角部を丸めた棒状部材とされ、
前記カバー部が前記支持体から取り外されると前記刃体部のみの交換が可能とされる、刃体交換式剃刀。
続きを表示（約 530 文字）【請求項２】
前記ハンドル部の前記先端部のうち前記支持体と連結される部位は、前記支持体との連結位置に近づくほど、前記一方向に沿う該ハンドル部の中心軸からの径方向寸法が徐々に拡大する曲面とされている、請求項１に記載の刃体交換式剃刀。
【請求項３】
前記支持体および前記カバー部と前記ハンドル部が金属製であるフルメタルボディである、請求項１に記載の刃体交換式剃刀。
【請求項４】
前記ハンドル部は、前記先端部と反対側の後端部側から前記先端部側に向って断面積が徐々に縮小するテーパ形状である、請求項３に記載の刃体交換式剃刀。
【請求項５】
側面および底面を有する有底筒状とされ、前記側面（５０１）および前記底面（５０２）にて構成される中空部（５０３）内に、前記ハンドル部における前記先端部と反対側の後端部が挿入されることで前記刃体交換式剃刀を保持するホルダ（５００）を備え、
前記ホルダは、前記側面に前記ハンドル部の挿入方向に沿う一面が形成されていると共に、該一面に該ホルダを磁性部材に磁気吸着させる保持用磁石（５０６）を備えている、請求項１ないし４のいずれか１つに記載のホルダ付き刃体交換式剃刀。

発明の詳細な説明【技術分野】
【０００１】
本開示は、刃体部のみの交換が可能な刃体交換式剃刀（以下、単に剃刀という）に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、特許文献１において、複数の刃を一体とした刃体部のみ交換可能な替刃式剃刀が開示されている。
【０００３】
この替刃式剃刀は、把持部と頭部とを有するホルダと、刃体部を収容する刃台部材および蓋部材を有する剃刀ヘッドと、を備えている。刃台部材および蓋部材は、支持軸によりホルダの頭部の下端に揺動可能に支持されている。蓋部材の上端には係止爪部が配置され、係止爪部が刃台部材の上端に配置された係止軸部に掛け外しされることで、蓋部材と刃台部材との間が開閉可能とさせられている。また、刃台部材の上端には左右両係止爪部が配置され、この左右両係止爪部がホルダの頭部の上端に設けた係止凹部に掛け外しされることで、刃台部材とホルダの頭部との間が開閉可能とされている。さらに、ホルダの頭部の内部に刃体部を磁気吸着する永久磁石が備えられている。
【０００４】
このような構造の替刃式剃刀では、左右両係止爪部を係止凹部から外して刃台部材とホルダの頭部との間を開くと、首振り可能状態となり永久磁石から刃体部から離れる。このため、この状態で係止爪部を係止軸部から外して蓋部材と刃台部材との間を開くと、刃体部を容易に取り外すことができる。また、蓋部材と刃台部材との間を開きつつ、刃台部材とホルダの頭部との間を閉じると、永久磁石が刃体部に当接可能な状態になるため、永久磁石に吸着させることで刃体部を容易に取付けることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－１３１２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記の替刃式剃刀は、ホルダのヘッドの下端に蓋部材および刃台部材がそれぞれ別々に揺動可能に取付けられ、さらに蓋部材と刃台部材との間の開閉および刃台部材とホルダの頭部との開閉が別々に行える機構が必要になる。このため、剃刀ヘッドの構造が複雑になる。
【０００７】
本開示は、簡素な構造としつつも刃体部のみの交換を可能とする剃刀を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、請求項１に記載の発明は、一方向に沿って伸びるハンドル部（２）と、ハンドル部における一方向の一方側の先端部（５０）に取付けられた剃刀ヘッド（１）とを有する剃刀であって、剃刀ヘッドは、一方向に交差する方向を長尺方向とする刃体（１１）が備えられた刃体部（１０）と、ハンドル部の先端部に連結されており、刃体の刃先をハンドル部と連結される側に向けた状態で刃体部が載置される載置面（２２０）を備える支持体（２０）と、刃体を露出させつつ支持体と共に刃体部を挟持し、支持体に対して取付けられるカバー部（３０）と、を有している。そして、剃刀ヘッドは、載置面の法線方向から見た形状が長円形状とされ、法線方向の寸法を厚みとし、刃体が露出される側をヘッド表面、ヘッド表面と反対側をヘッド裏面として、ヘッド表面およびヘッド裏面において、長円形状の外縁が厚み方向において丸まっており、ハンドル部は、一方向を法線方向とする断面形状が円形もしくは多角形の各角部を丸めた棒状部材とされ、カバー部が支持体から取り外されると刃体部のみの交換が可能とされる。
【０００９】
このような構成とすれば、丸みを帯びた形状の剃刀にできる。これにより、剃刀をシンプルで見た目の良いデザインにできると共に、刃物であるのにもかかわらず、安心感を与えられる形状にできる。また、丸みを帯びた形状とすることで、汚れが溜まりにくく、清潔に保ちやすい形状の剃刀にできる。そして、カバー部を取り外せば支持体から刃体部を容易に取り外すことができる。これにより、刃体部のみの交換が可能となる。
【００１０】
さらに、刃体部のみを交換することができるため、必要最小限の交換で済み、廃棄物が少なくなり、ＳＤＧｓの目標１２「つくる責任つかう責任」のターゲット１２．５「2030年までに、廃棄物の発生防止、削減、再生利用及び再利用により、廃棄物の発生を大幅に削減する。」に該当する。
（【００１１】以降は省略されています）
