公開番号2025076900
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188848
出願日2023-11-02
発明の名称眼科用検査器
出願人学校法人帝京大学
代理人弁理士法人クシブチ国際特許事務所
主分類A61B 3/08 20060101AFI20250509BHJP(医学または獣医学;衛生学)
要約【課題】複数の眼科機能検査を行うことができる眼科用検査器を提供する。
【解決手段】眼科用検査器1は、手持ち式の本体2を備え、前記本体2は眼科機能検査を可能とする複数の検査窓22、38を備え、前記複数の検査窓22、38は、それぞれ瞳孔間距離を有して配置される一対の窓部20、21、30、37を備える。
【選択図】図1
特許請求の範囲【請求項１】
手持ち式の本体を備え、
前記本体は眼科機能検査を可能とする複数の検査窓を備え、
前記複数の検査窓は、それぞれ瞳孔間距離を有して配置される一対の窓部を備える、
眼科用検査器。
続きを表示（約 560 文字）【請求項２】
前記検査窓は第１機能を検査する第１検査窓と、前記第１機能とは異なる第２機能を検査する第２検査窓とを備え、
前記第１検査窓の一対の窓部の間に、前記第２検査窓の一方の窓部が配置され、前記第１検査窓の一対の窓部の外側に、前記第２検査窓の他方の窓部が配置される、
請求項１に記載の眼科用検査器。
【請求項３】
前記第１検査窓の窓部と前記第２検査窓の窓部とが一列に配列される、
請求項２に記載の眼科用検査器。
【請求項４】
少なくとも１つの前記第１検査窓の窓部と、少なくとも１つの前記第２検査窓の窓部とが互いの間に間隔をあけずに連続的に配列される、
請求項３に記載の眼科用検査器。
【請求項５】
前記第１検査窓及び前記第２検査窓と異なる眼科機能検査を可能とする別の窓部が複数列に亘って配列される、
請求項２に記載の眼科用検査器。
【請求項６】
前記本体の側辺に鼻当て部を備え、鼻当て部の中央部を基準に左右に振り分けて瞳孔間距離を測定する目盛りを備える、
請求項１又は２に記載の眼科用検査器。
【請求項７】
前記本体の端辺に遮眼子を備える、
請求項１又は２に記載の眼科用検査器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、眼科用検査器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、手持ち式の本体を備える眼科用検査器が知られている。例えば、回旋斜視の有無や程度を判定する回旋偏位測定器（特許文献１）、斜視・複視の有無や種類を確認する線状ガラス試験器、瞳孔間距離を測定する瞳孔間距離測定器、カバーテストなどの際に片目を隠す機能を有する遮眼子などの検査器である。
【先行技術文献】
【特許文献】
【０００３】
再公表２０１５／１６３４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の手持ち式の本体は上記各機能のうち何れか一つの機能を保有するのみで、複数の眼科機能検査を行うときには、複数の種類の本体を準備して、これらを交換して検査を行う必要があるなどの課題があった。
そこで、本発明の目的は、上記課題を解消し、複数の眼科機能検査を行うことができる眼科用検査器を提供することにある。
【課題を解決するための手段】
【０００５】
本発明は、手持ち式の本体を備え、前記本体は眼科機能検査を可能とする複数の検査窓を備え、前記複数の検査窓は、それぞれ瞳孔間距離を有して配置される一対の窓部を備える。
【発明の効果】
【０００６】
本発明によれば、複数の眼科機能検査を行うことができる。
【図面の簡単な説明】
【０００７】

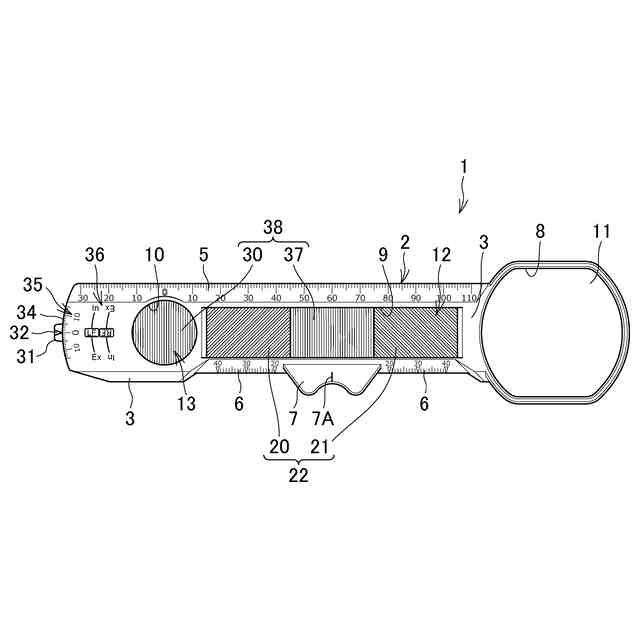

眼科用検査器の平面図である。

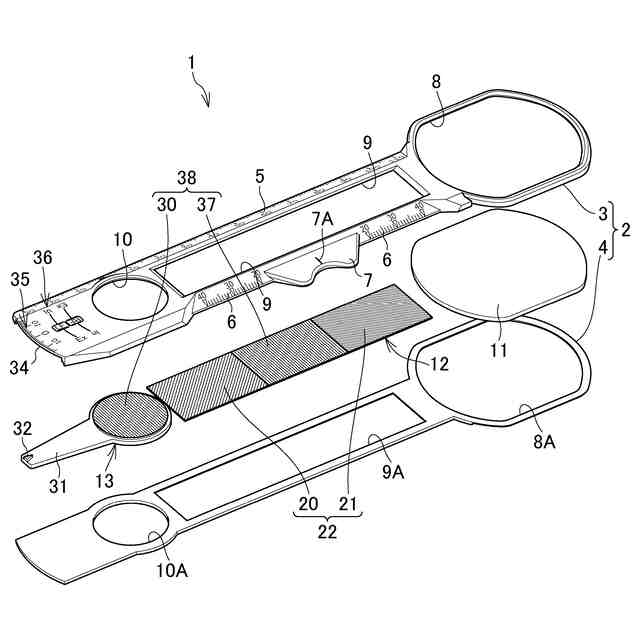

眼科用検査器の分解斜視図である。

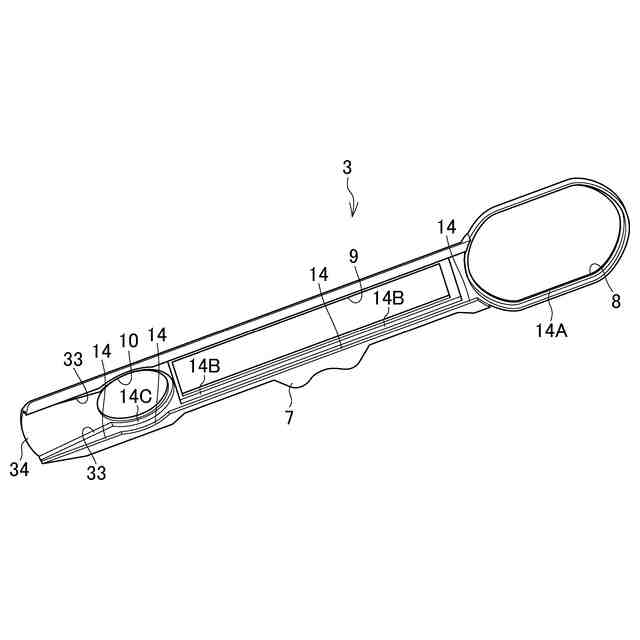

表側ケースの裏面の斜視図である。

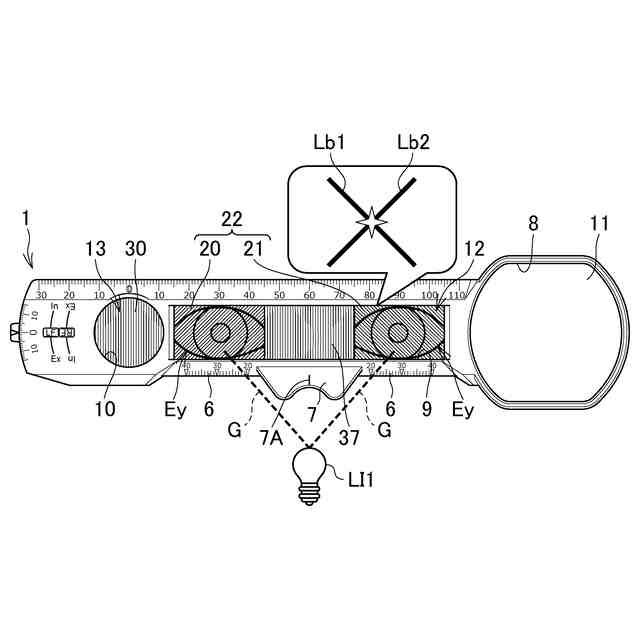

眼科用検査器を用いて、バゴリニー線条レンズ検査を行う態様を示す。

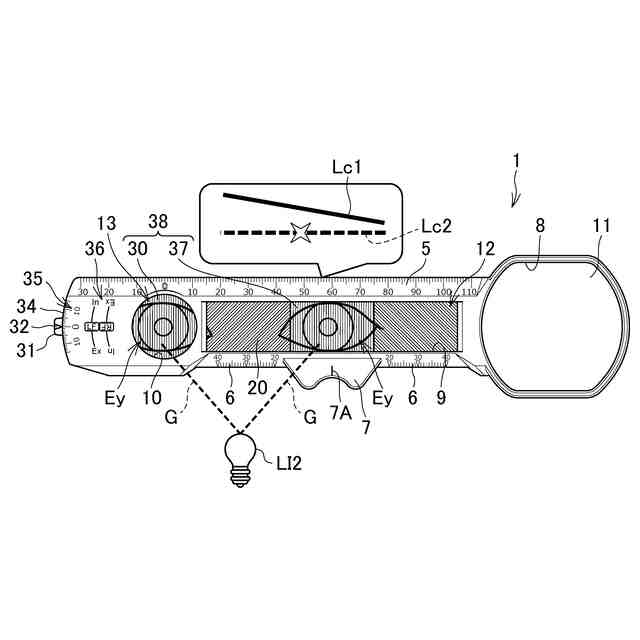

眼科用検査器を用いて、回旋偏位測定を行う態様を示す。

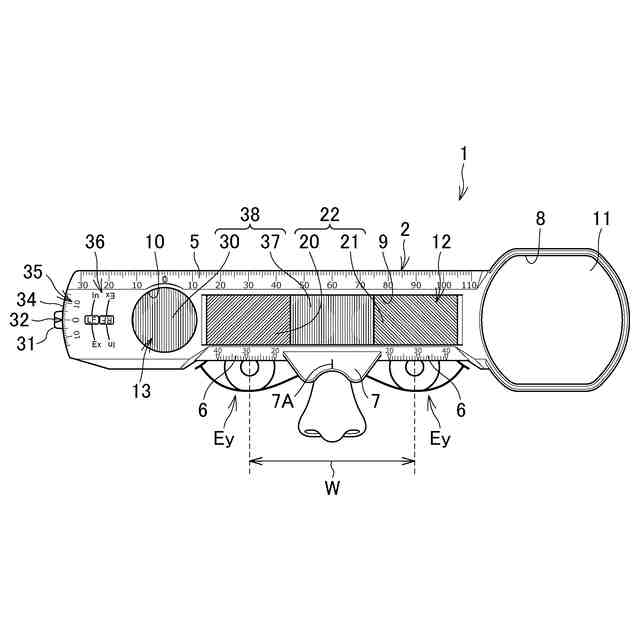

眼科用検査器を用いて、瞳孔間距離を行う態様を示す。

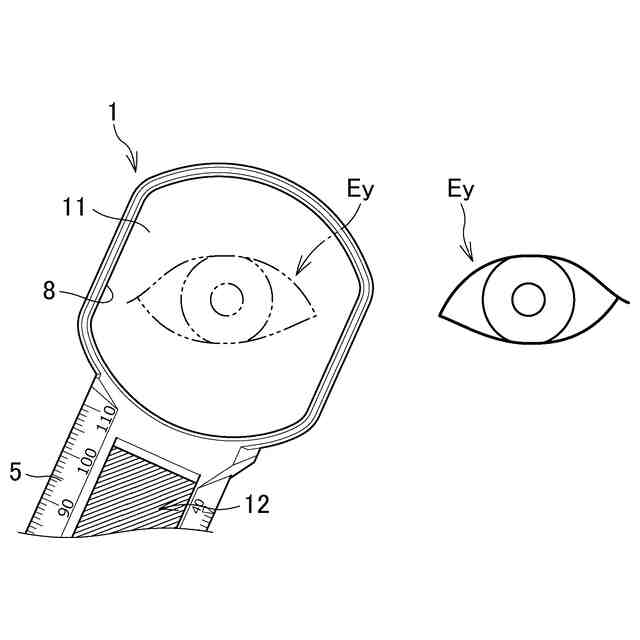

眼科用検査器を用いて、視力検査を行う態様を示す。
【発明を実施するための形態】
【０００８】
（実施の形態１）
［眼科用検査器の構成］
以下、図面を参照して本発明の実施の形態１について説明する。
図１は、眼科用検査器１の平面図であり、図２は、眼科用検査器１の分解斜視図である。図３は、表側ケース３の裏面の斜視図である。
【０００９】
眼科用検査器１は、樹脂製の手持ち式の本体２を備え、手持ち式の本体２は、図２に示すように、表側ケース３と裏側ケース４を備える。表側ケース３は、楕円形状の第１開口８と、矩形状の第２開口９と、円形状の第３開口１０と、を備える。また、裏側ケース４は、表側ケース３と同じ形態で、楕円形状の第１開口８Ａと、矩形状の第２開口９Ａと、円形状の第３開口１０Ａと、を備える。表側ケース３と裏側ケース４との間には、眼科において、後述する各機能検査に用いられる、遮眼子レンズ１１、第１光学子１２、及び第２光学子１３が挟持される。
【００１０】
表側ケース３の裏面には、図３に示すように、段部１４が形成される。第１開口８の周囲に形成される段部１４Ａには、遮眼子レンズ１１が配置され、第２開口９の周囲に形成される段部１４Ｂには、第１光学子１２が配置され、第３開口１０の周囲に形成される段部１４Ｃには、第２光学子１３が配置される。
遮眼子レンズ１１、第１光学子１２、及び第２光学子１３が配置された後、その上に裏側ケース４が段部１４に嵌合され、裏側ケース４は表側ケース３に対し、不図示のピンで固定され、あるいは接着材で接着される。
（【００１１】以降は省略されています）
