公開番号2025075949
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187491
出願日2023-11-01
発明の名称撮像ユニット
出願人ニデックプレシジョン株式会社
代理人個人
主分類G03B 5/00 20210101AFI20250508BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】レンズモジュールの回転によるフレキシブルプリント基板への影響を低減することができる撮像ユニットを提供する。
【解決手段】撮像ユニット1は、本体基板10と、本体基板10上に実装される撮像素子を含むレンズモジュール20と、撮像素子と電気的に接続される配線を内部に含むフレキシブルプリント基板30とを備える。フレキシブルプリント基板30は、本体基板10から屈曲しながら全体としてZ方向に延びる屈曲部40,50とを含む。屈曲部40は、X方向に延び、Z方向に並んで配置される複数のスパン部42と、Z方向に隣接するスパン部42の間を接続する接続部46とを含む。屈曲部50は、Y方向に延び、Z方向に並んで配置される複数のスパン部52と、Z方向に隣接するスパン部52の間を接続する接続部56とを含む。
【選択図】図1
特許請求の範囲【請求項１】
第１の面と前記第１の面とは反対側の第２の面とを有する本体基板と、
第１の方向に沿った光軸を有する少なくとも１枚のレンズと、前記本体基板の前記第１の面上に実装される撮像素子とを含むレンズモジュールと、
前記レンズモジュールの前記撮像素子と電気的に接続される配線を内部に含むフレキシブルプリント基板であって、
前記本体基板から屈曲しながら全体として前記第１の方向に延びる第１の屈曲部であって、前記第１の方向に直交する第２の方向に沿って第１の幅を有する第１の屈曲部と、
前記本体基板から屈曲しながら全体として前記第１の方向に延びる第２の屈曲部であって、前記第１の方向及び前記第２の方向の双方に垂直な第３の方向に沿って第２の幅を有する第２の屈曲部と
を含むフレキシブルプリント基板と
を備え、
前記フレキシブルプリント基板の前記第１の屈曲部は、
前記第３の方向に延びる複数の第１のスパン部であって、前記第１の方向に並んで配置される複数の第１のスパン部と、
前記第１の方向に隣接する前記複数の第１のスパン部の間を接続する少なくとも１つの第１の接続部と
を含み、
前記フレキシブルプリント基板の前記第２の屈曲部は、
前記第２の方向に延びる複数の第２のスパン部であって、前記第１の方向に並んで配置される複数の第２のスパン部と、
前記第１の方向に隣接する前記複数の第２のスパン部の間を接続する少なくとも１つの第２の接続部と
を含む、
撮像ユニット。
続きを表示（約 800 文字）【請求項２】
前記少なくとも１つの第１の接続部及び前記少なくとも１つの第２の接続部は、それぞれ前記第１の方向に延びる、請求項１に記載の撮像ユニット。
【請求項３】
前記複数の第１のスパン部の前記第３の方向に沿った長さは同一である、請求項１に記載の撮像ユニット。
【請求項４】
前記複数の第２のスパン部の前記第２の方向に沿った長さは同一である、請求項１に記載の撮像ユニット。
【請求項５】
前記少なくとも１つの第１の接続部は、前記第１の方向に並んだ前記複数の第１のスパン部に対して前記第３の方向に交互に配置される複数の第１の接続部を含む、請求項１に記載の撮像ユニット。
【請求項６】
前記複数の第１の接続部のうち前記本体基板のより近くに位置する第１の接続部ほど前記第１の方向に沿った長さが短い、請求項５に記載の撮像ユニット。
【請求項７】
前記少なくとも１つの第２の接続部は、前記第１の方向に並んだ前記複数の第２のスパン部に対して前記第２の方向に交互に配置される複数の第２の接続部を含む、請求項１に記載の撮像ユニット。
【請求項８】
前記複数の第２の接続部のうち前記本体基板のより近くに位置する第２の接続部ほど前記第１の方向に沿った長さが短い、請求項７に記載の撮像ユニット。
【請求項９】
前記複数の第１のスパン部の前記第３の方向における中央の位置は、前記本体基板の前記第３の方向における中央の位置に整列している、請求項１に記載の撮像ユニット。
【請求項１０】
前記複数の第２のスパン部の前記第２の方向における中央の位置は、前記本体基板の前記第２の方向における中央の位置から前記第２の方向にずれている、請求項１に記載の撮像ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像ユニットに関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
多くのカメラにおいて、カメラ本体に対して光軸に垂直な平面内で撮像素子を含むレンズモジュールを移動可能に構成することにより撮影時の手振れによる影響を軽減することがなされている。このようなカメラにおいては、レンズモジュールが移動しても撮像素子と外部の電子部品との間を確実に接続できるようにするために、柔軟に変形可能なフレキシブルプリント基板が用いられている（例えば、特許文献１参照）。
【０００３】
近年では、より高度な手振れ補正を実現するために、光軸に垂直な平面内でレンズモジュールを移動させるだけではなく、レンズモジュールをカメラ本体に対してピッチやヨー周りに回転可能に構成することも考えられている。しかしながら、上述した従来のフレキシブルプリント基板は、光軸に垂直な平面内でのレンズモジュールの移動を前提とするものであるため、レンズモジュールがヨーやピッチ周りに回転した場合には、フレキシブルプリント基板にねじれが生じて耐久性が低下するだけではなく、フレキシブルプリント基板に作用する負荷がピッチ周りに回転した場合とヨー周りに回転した場合とで変化することになり、複数の共振点が生じて共振点の制御が難しくなる。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１２２０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、このような従来技術の問題点に鑑みてなされたもので、レンズモジュールの回転によるフレキシブルプリント基板への影響を低減することができる撮像ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様によれば、レンズモジュールの回転によるフレキシブルプリント基板への影響を低減することができる撮像ユニットが提供される。撮像ユニットは、第１の面と上記第１の面とは反対側の第２の面とを有する本体基板と、第１の方向に沿った光軸を有する少なくとも１枚のレンズと、上記本体基板の上記第１の面上に実装される撮像素子とを含むレンズモジュールと、上記レンズモジュールの上記撮像素子と電気的に接続される配線を内部に含むフレキシブルプリント基板とを備える。上記フレキシブルプリント基板は、上記本体基板から屈曲しながら全体として上記第１の方向に延びる第１の屈曲部と、上記本体基板から屈曲しながら全体として上記第１の方向に延びる第２の屈曲部とを含む。上記第１の屈曲部は、上記第１の方向に直交する第２の方向に沿って第１の幅を有する。上記第２の屈曲部は、上記第１の方向及び上記第２の方向の双方に垂直な第３の方向に沿って第２の幅を有する。上記フレキシブルプリント基板の上記第１の屈曲部は、上記第３の方向に延び、上記第１の方向に並んで配置される複数の第１のスパン部と、上記基部と上記複数の第１のスパン部のうちの１つとの間を接続する第１の基端部と、上記第１の方向に隣接する上記複数の第１のスパン部の間を接続する少なくとも１つの第１の接続部とを含む。上記フレキシブルプリント基板の上記第２の屈曲部は、上記第２の方向に延び、上記第１の方向に並んで配置される複数の第２のスパン部と、上記基部と上記複数の第２のスパン部のうちの１つとの間を接続する第２の基端部と、上記第１の方向に隣接する上記複数の第２のスパン部の間を接続する少なくとも１つの第２の接続部とを含む。
【発明の効果】
【０００７】
本発明によれば、フレキシブルプリント基板が、基部から屈曲しながら全体として第１の方向に延びる第１の屈曲部及び第２の屈曲部を有しているので、撮像素子が第２の方向に沿った軸（例えばピッチ軸）周りに回転した場合や第３の方向に沿った軸（例えばヨー軸）周りに回転した場合であっても、第１の屈曲部及び第２の屈曲部の屈曲による柔軟な変形によってフレキシブルプリント基板全体に対する負荷を小さく抑えることができる。
【図面の簡単な説明】
【０００８】

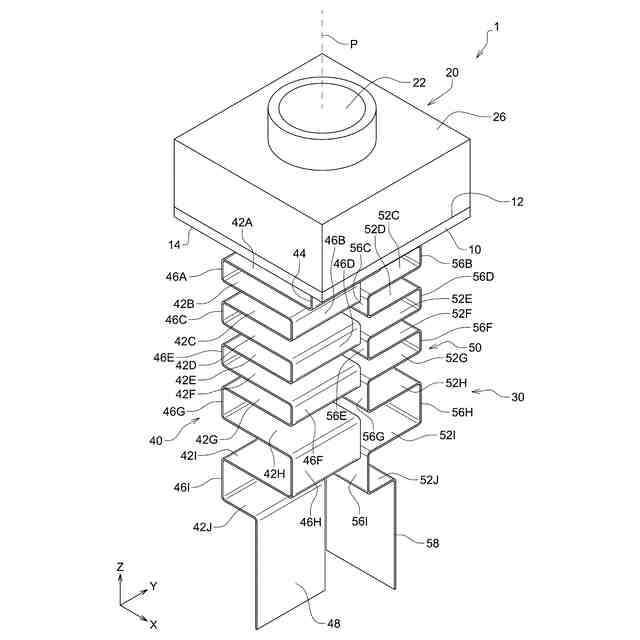

図１は、本発明の一実施形態における撮像ユニットを示す斜視図である。

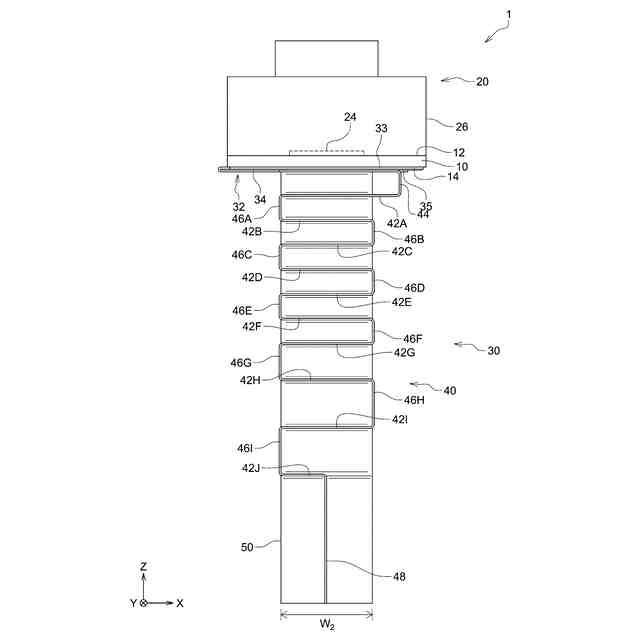

図２は、図１に示す撮像ユニットの正面図である。

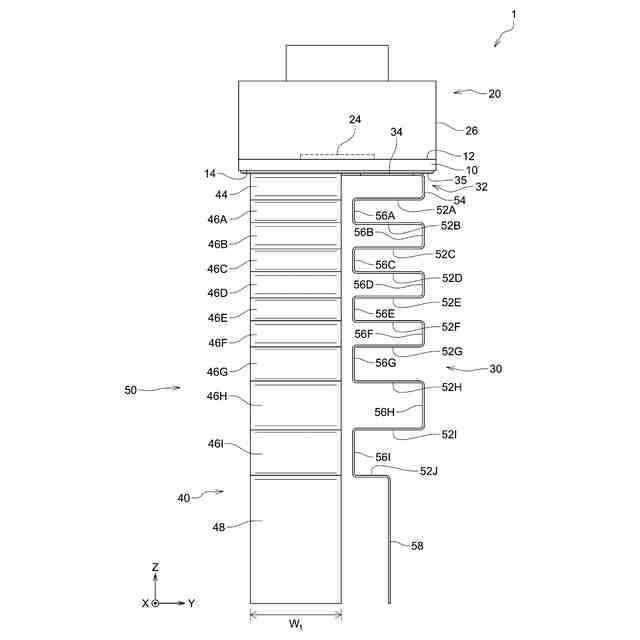

図３は、図１に示す撮像ユニットの右側面図である。

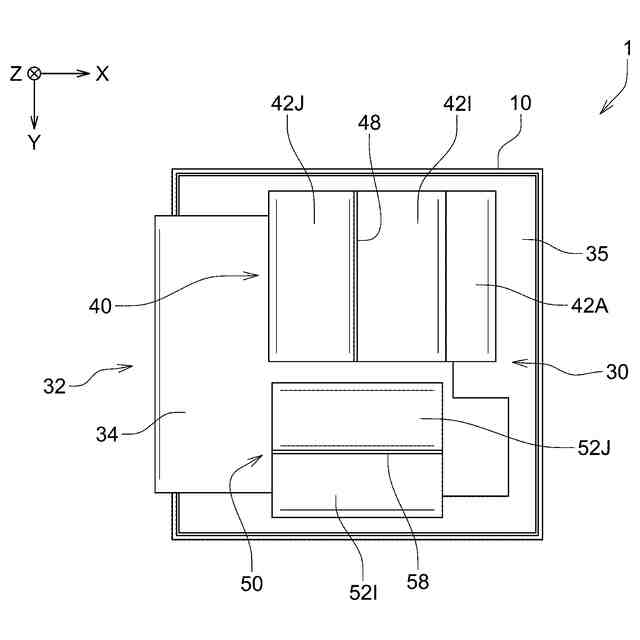

図４は、図１に示す撮像ユニットの底面図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る撮像ユニットの実施形態について図１から図４を参照して詳細に説明する。図１から図４において、同一又は相当する構成要素には、同一の符号を付して重複した説明を省略する。また、図１から図４においては、各構成要素の縮尺や寸法が誇張されて示されている場合や一部の構成要素が省略されている場合がある。以下の説明では、特に言及がない場合には、「第１」や「第２」などの用語は、構成要素を互いに区別するために使用されているだけであり、特定の順位や順番を表すものではない。
【００１０】
図１は、本発明の一実施形態における撮像ユニット１を示す斜視図、図２は正面図、図３は右側面図、図４は底面図である。図１から図４に示すように、本実施形態における撮像ユニット１は、ＸＹ平面に沿って延びる矩形板状の本体基板１０と、本体基板１０の一方の面１２（第１の面）に載置されるレンズモジュール２０と、本体基板１０の他方の面１４（第２の面）に取り付けられたフレキシブルプリント基板３０とを有している。レンズモジュール２０は、少なくとも１枚のレンズ２２と、本体基板１０の面１２に実装された撮像素子２４とを収容した筐体２６を有している。このような撮像素子２４の例としては、ＣＣＤ（Charge Coupled Device）センサやＣＭＯＳ（Complementary Metal Oxide Semiconductor）センサなどが挙げられる。レンズ２２は、Ｚ方向（第１の方向）に沿った光軸Ｐを有している。本実施形態においては、撮影時の手振れによる撮像素子２４への影響を低減するために、本体基板１０及びレンズモジュール２０は、外部の基板又は電子機器に対してＸ軸（例えばヨー軸）及びＹ軸（例えばピッチ軸）周りに回転可能に構成されている。なお、本実施形態では、便宜的に、図１における＋Ｚ方向を「上」又は「上方」といい、－Ｚ方向を「下」又は「下方」ということとする。
（【００１１】以降は省略されています）
