特許ウォッチ

公開番号2025075816
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187250
出願日2023-10-31
発明の名称カートリッジ
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 19/12 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】粘着層を有するシートのロ-ルを収容したカートリッジがラミネート装置に装着されるときに、シートが精度よく位置決めされる手段を提供する。

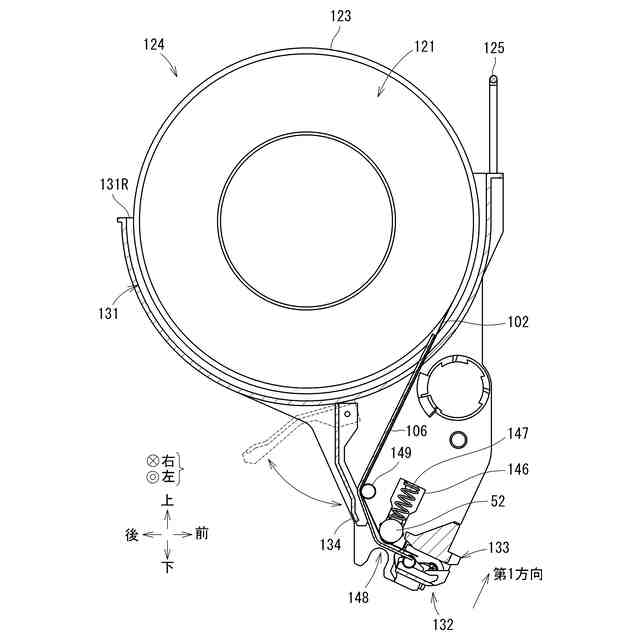

【解決手段】第2カートリッジ124は、第2部材102が巻かれた第2ロール121を収容する収容部131と、第2ロール121から引き出された第2部材102の粘着層103に面する可動ガイド132と、可動ガイド132と第2ロール121との間の位置において、第2部材102の離型シート106に接する第2貼合ローラ52と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
シートを搬送する第１ローラを備えるラミネート装置に装着されるカートリッジであって、
第１面および第２面のうちの上記第１面のみに粘着性を有する上記シートが巻かれたロールを収容する収容部と、
上記ロールから引き出された上記シートの上記第１面に面する第１部分と、
上記第１部分と上記ロールとの間の位置において、上記シートの上記第２面に接する第２ローラと、を備えており、
上記第２ローラは、上記カートリッジが上記ラミネート装置に装着された際に上記第１ローラとの間で上記シートを把持する位置に位置するカートリッジ。
続きを表示（約 920 文字）【請求項２】
上記第１部分と対向し、かつ上記シートの上記第２面に面する第２部分をさらに備えており、
上記第１部分は、上記第１部分と上記第２部分との間の上記シートが搬送される搬送面に直交する第１方向において、上記第１部分と上記第２部分との距離が小さい第１位置と、上記第１部分と上記第２部分との距離が離れた第２位置と、の間で移動可能である請求項１に記載のカートリッジ。
【請求項３】
上記ロールと上記第１部分との間に位置するカバーをさらに備えており、
上記カバーは、上記シートの上記第１面と対向する請求項１または２に記載のカートリッジ。
【請求項４】
上記カバーは、上記第１面を覆う第３位置と、上記第１面を開放する第４位置とに移動可能である請求項３に記載のカートリッジ。
【請求項５】

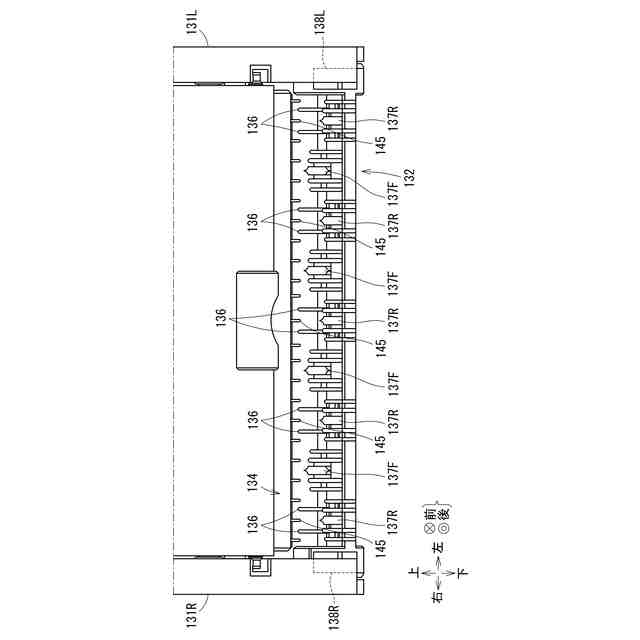

上記第１部分は、上記第１部分と上記第２部分との間に位置する上記シートが上記ロールから引き出される方向に搬送される第２方向に沿って延びる複数の第１リブを備え、
複数の上記第１リブは、上記第２方向と直交する第３方向に互いに間隔を空けて位置する請求項２に記載のカートリッジ。
【請求項６】
上記第２部分は、上記第２方向に沿って延びる第２リブを更に備えており、
上記第２リブは、上記第３方向に隣り合う上記第１リブの間に位置する請求項５に記載のカートリッジ。
【請求項７】
上記第１部分が上記第１位置にある状態において、上記第１リブの少なくとも一部は上記第１方向において上記第２リブの根元部と端部との間に位置し、
上記第１部分が上記第２位置にある状態において、上記第１リブの全部が上記第１方向において上記第２リブの上記根元部と上記端部との間に位置しない請求項６記載のカートリッジ。
【請求項８】
上記第１部分は拍車を有しており、
上記第１部分が上記第２位置にある状態における上記拍車と上記第２部分との距離は、上記第１部分が上記第１位置にある状態における上記拍車と上記第２部分との距離よりも小さい請求項２に記載のカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材を貼り合わせるラミネート装置に装着されるカートリッジに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

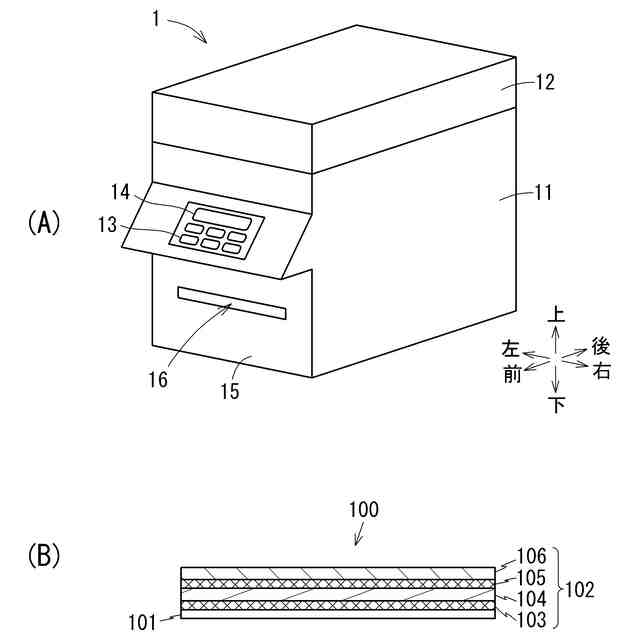

従来から、印字済みの印字テープの印字面側にラミネートフィルムを貼り合わせるラミネート装置が知られている（例えば、特許文献１）。ラミネート装置では、印字テープはテープカセットに収容されて装置に装着される。ラミネートフィルムは、補助カセットに収容されて装置に装着される。ラミネートフィルムの片面には粘着剤が塗布されている。ラミネートフィルムの先端は、２つの送りローラに挟まれた状態に保持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１７３０１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートフィルムの先端がカートリッジから突出し過ぎていると、カートリッジが装置に装着される際に、ラミネートフィルムの先端が装置の部材に付着して、ラミネートフィルムの先端が折れ曲がったり、ラミネートフィルムの先端が所定の位置から外れたりするおそれがある。
【０００５】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、粘着層を有するロ－ルを収容したカートリッジがラミネート装置に装着されるときに、シートが精度よく位置決めされる手段を提供することである。
【課題を解決するための手段】
【０００６】

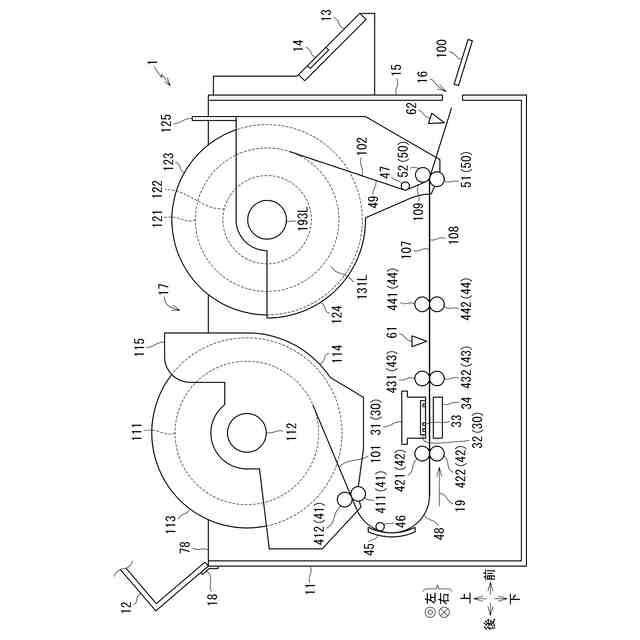

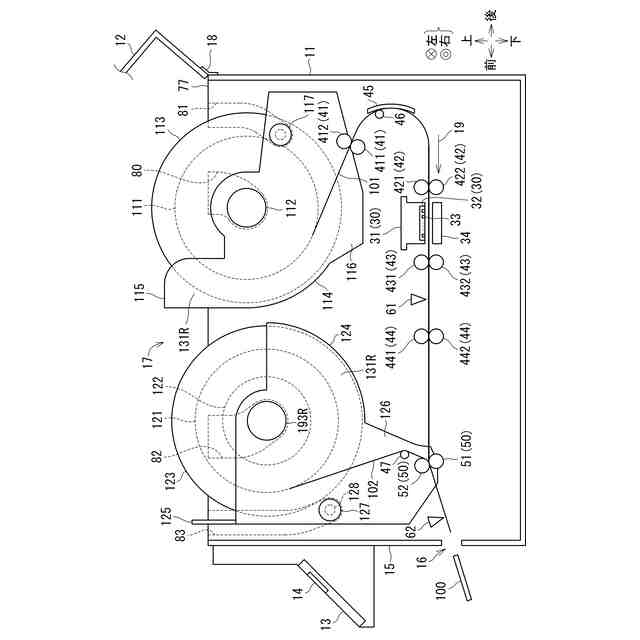

(1) 本開示は、シートを搬送する第１ローラを備えるラミネート装置に装着されるカートリッジに関する。カートリッジは、第１面および第２面のうちの上記第１面のみに粘着性を有する上記シートが巻かれたロールを収容する収容部と、上記ロールから引き出された上記シートの上記第１面に面する第１部分と、上記第１部分と上記ロールとの間の位置において、上記シートの上記第２面に接する第２ローラと、を備える。上記第２ローラは、上記カートリッジが上記ラミネート装置に装着された際に上記第１ローラとの間で上記シートを把持する位置に位置する。
【０００７】
第１面のみに粘着層を備えるシートを有するカートリッジをラミネート装置に装着する場合には、粘着層が意図しない位置に接することによりシートの正確な位置決めが出来ない場合がある。ロールから引き出されたシートの第１面に面する第１部分があり、かつ第１部分とロールとの間の位置に、シートの第２面に接する第２ローラを備えていることにより、ユーザはシートの位置が安定した状態で、カートリッジをラミネート装置に装着することができる。また、カートリッジがラミネート装置に装着された際に第１ローラとの間でシートを把持するので、カートリッジがラミネート装置に装着されるときに、シートが精度よく位置決めされる。
【０００８】

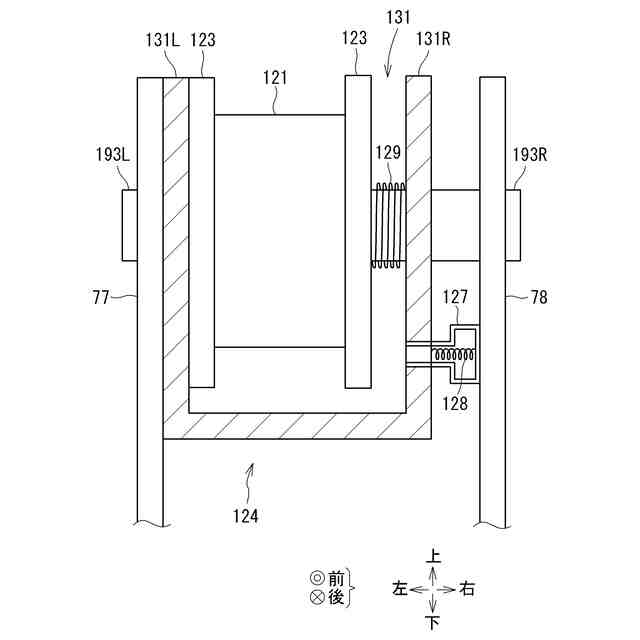

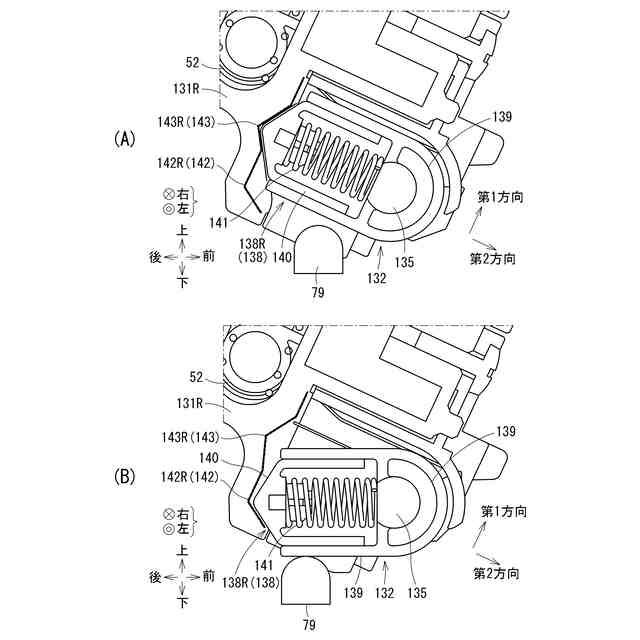

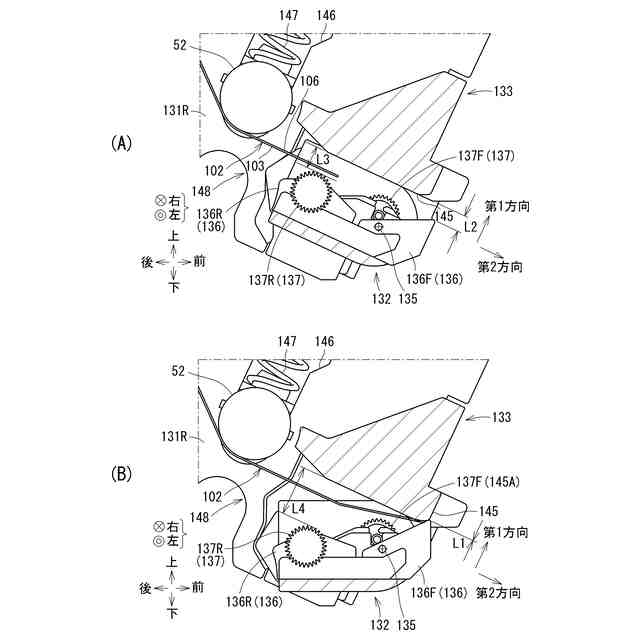

(2) 上記カートリッジは、上記第１部分と対向し、かつ上記シートの上記第２面に面する第２部分をさらに備えており、上記第１部分は、上記第１部分と上記第２部分との間の上記シートが搬送される搬送面に直交する第１方向において、上記第１部分と上記第２部分との距離が小さい第１位置と、上記第１部分と上記第２部分との距離が離れた第２位置と、の間で移動可能であってもよい。
【０００９】
第１部分が第１位置にあるときに、シートが第１部分と第２部分との間に位置決めされる。
【００１０】
(3) 上記カートリッジは、上記ロールと上記第１部分との間に位置するカバーをさらに備えており、上記カバーは、上記シートの上記第１面と対向してもよい。
（【００１１】以降は省略されています）
