公開番号2025074996
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024187104
出願日2024-10-24
発明の名称電線被覆用絶縁塗料、絶縁電線、コイル及び電気・電子機器
出願人信越化学工業株式会社
代理人弁理士法人牛木国際特許事務所
主分類C09D 133/24 20060101AFI20250507BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】N-メチル-2-ピロリドン(NMP)等の高沸点溶剤を使用せずに、比較的低温で硬化することができ、耐熱性、耐湿性、絶縁性、屈曲性などのバランスに優れる硬化物を与える電線被覆用絶縁塗料及びこれを用いた絶縁電線等の提供。
【解決手段】
(A)数平均分子量が5,000～50,000であり、ビスフェノール構造を有するマレイミド化合物、及び
(B)反応開始剤
を含む電線被覆用絶縁塗料;
該電線被覆用絶縁塗料の硬化皮膜を有する絶縁電線。
【選択図】なし
特許請求の範囲【請求項１】

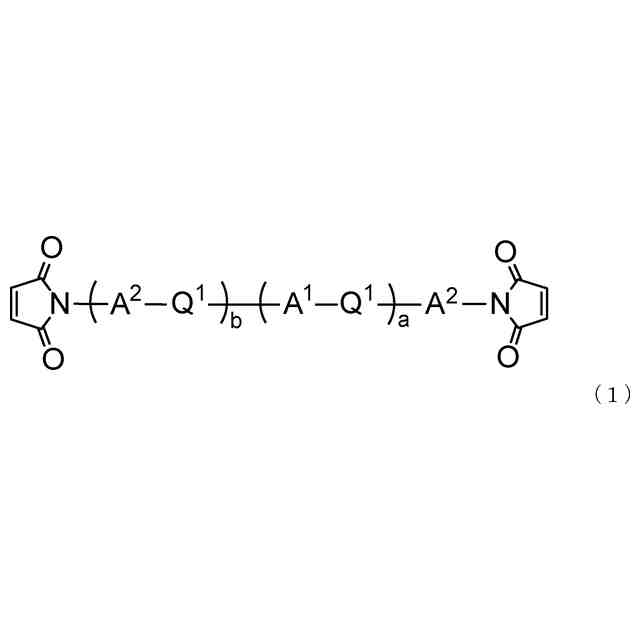

（Ａ）下記式（１）で示され、数平均分子量が５，０００～５０，０００であるマレイミド化合物、及び
（Ｂ）反応開始剤、
を含む電線被覆用絶縁塗料。
TIFF
2025074996000018.tif
34
132
（式（１）中、Ｑ
1

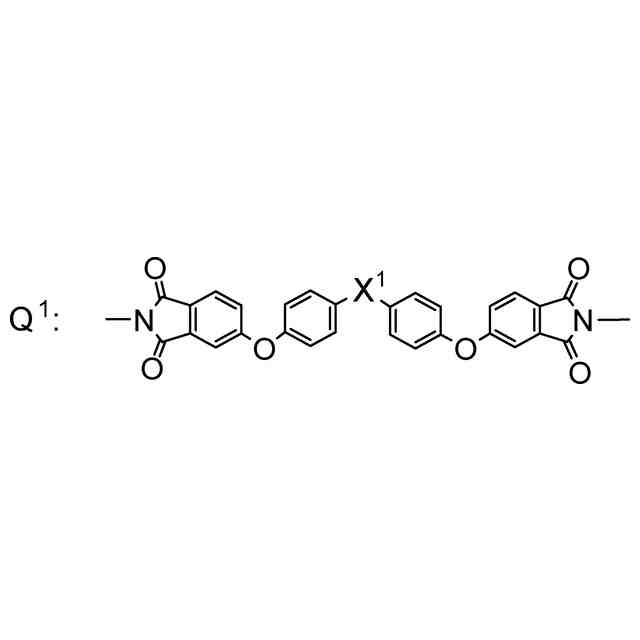

は独立して下記式
TIFF
2025074996000019.tif
28
132
で示される２価の基であり、上記式中、Ｘ
1

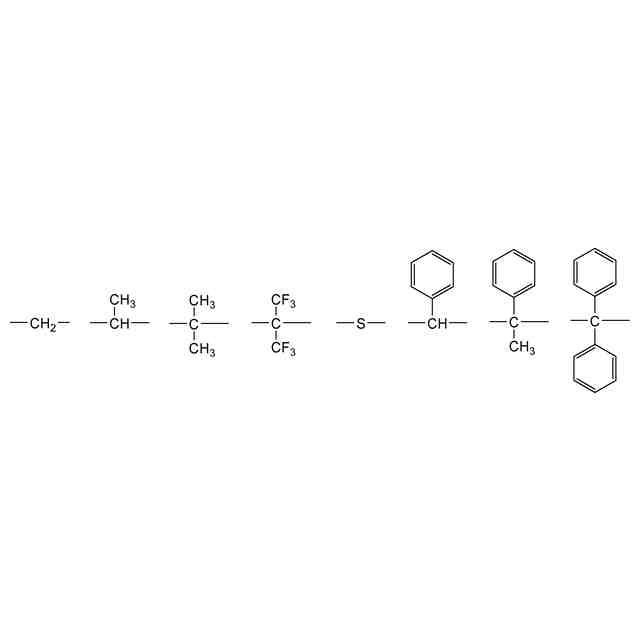

は独立して下記式
TIFF
2025074996000020.tif
37
154
から選ばれる２価の基である。また、ａは０～５０の数であり、ｂは１～５０の数であり、Ａ
1
及びＡ
2

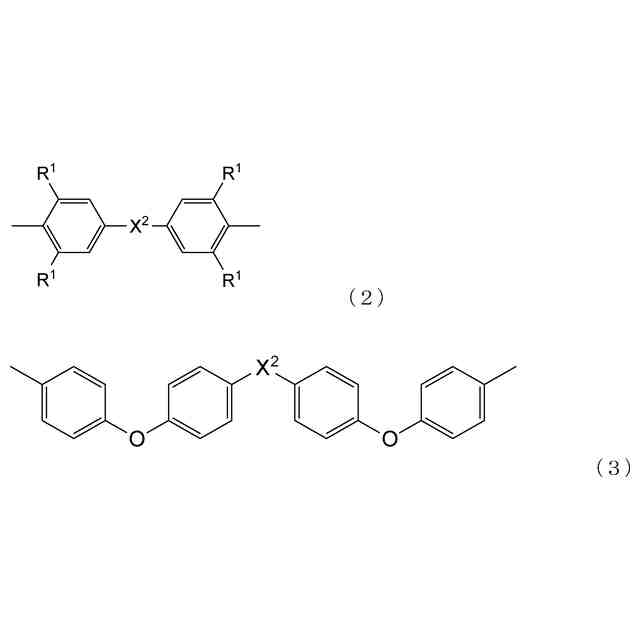

はそれぞれ独立して、下記式（２）又は下記式（３）
TIFF
2025074996000021.tif
66
132
（式（２）及び式（３）中、Ｘ
2
は下記式
TIFF
2025074996000022.tif
37
154
から選ばれる２価の基であり、式（２）中、Ｒ
1
は独立して、水素原子、塩素原子又は非置換もしくは置換の炭素数１～６の脂肪族炭化水素基である。）で表される基である。）
続きを表示（約 380 文字）【請求項２】
（Ｂ）反応開始剤が有機過酸化物である請求項１に記載の電線被覆用絶縁塗料。
【請求項３】
有機過酸化物の１時間半減期温度が１１０～１５０℃である請求項２に記載の電線被覆用絶縁塗料。
【請求項４】
さらに（Ｃ）沸点が１３５～２００℃の有機溶剤を含む請求項１に記載の電線被覆用絶縁塗料。
【請求項５】
少なくとも導体及び請求項１に記載の電線被覆用絶縁塗料の硬化皮膜を有し、
前記硬化皮膜が導体の表面に直接形成されたものであるか、
前記硬化皮膜が表面にコーティング層を有する導体のコーディング層上に形成されたものである、絶縁電線。
【請求項６】
請求項５に記載の絶縁電線を有するコイル。
【請求項７】
請求項６に記載のコイルを有する電気・電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電線被覆用絶縁塗料、それを用いた絶縁電線、コイル及び電気・電子機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、ポリアミドイミドやポリイミド樹脂絶縁塗料を用いて形成された絶縁皮膜を有する絶縁電線が知られている（特許文献１～４）。エナメル層とも呼ばれる被膜があるが、これらの材料は耐熱性、機械的特性、耐加水分解性等に優れた耐熱高分子樹脂である。
【０００３】
このような塗料は、一般的にＮ－メチル－２－ピロリドン（ＮＭＰ）を溶剤としている。ＮＭＰは非プロトン性極性溶媒として、昔から多用されてきたが、高沸点で除去しにくい上、暴露しやすく毒性を有することから、特にヨーロッパを中心に規制が厳しくなってきている。
また、ポリアミドイミドやポリイミド樹脂絶縁塗料は、吸湿しやすい特徴を有しており、湿気の影響を受けて液剤の表面が白化したり、樹脂成分が析出、沈殿したりするなどの問題もあるだけでなく、多くの材料が２６０℃等非常に高温の処理が必要であり、環境負荷の観点からも改善が必要と考えられている。
【０００４】
また、ポリアミドイミドやポリイミド樹脂絶縁塗料は、骨格の特徴や末端の反応残基の関係から比誘電率が高く、吸湿による比誘電率の上昇も見られることもあり、高性能化には比誘電率の低減、環境に依存しない安定化が望まれている。
【０００５】
一方で、これらを解決する目的ではないものの、ポリアミドイミドやポリイミド樹脂と類似構造を有する（ビス）マレイミド化合物を使用した絶縁被覆用材料も報告されている（特許文献５～７）。
【０００６】
しかし、一般的にマレイミド化合物は低分子であることが多いこともあり、非常に硬くて脆い性質を有しているために、例えば屈曲性を必要とするコイルの絶縁被覆材として用いるには適しておらず、屈曲性を改善するための材料を入れると絶縁性や耐熱性の低下につながる。
【０００７】
以上のように、吸湿の影響を受けにくく、比誘電率が低く、ＮＭＰのような高沸点溶剤を使用せず、それでも耐熱性、絶縁性、屈曲性などのバランスに優れる材料の開発が今でも求められている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１３－１８７２号公報
特開２０１７－４８９７号公報
特開２０１７－１３０４０５号公報
特許第７２５７５５８号
特開２０１２－８７２４６号公報
特開２０１３－１３９５３１号公報
国際公開第２０１４／１８１４５６号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
従って、本発明の目的は、ＮＭＰ等の高沸点溶剤を使用せずに、比較的低温で硬化することができ、耐熱性、耐湿性、絶縁性、屈曲性などのバランスに優れる電線被覆用絶縁塗料を提供することである。さらに、この電線被覆用絶縁塗料を用いた絶縁電線、コイル及び電気、電子機器を提供することも本発明の目的である。
【課題を解決するための手段】
【００１０】
本発明者らは、上記課題を解決するため鋭意研究を重ねた結果、下記電線被覆用絶縁塗料が、上記目的を達成できることを見出し、本発明を完成した。
［１］
（Ａ）下記式（１）で示され、数平均分子量が５，０００～５０，０００であるマレイミド化合物、及び
（Ｂ）反応開始剤、
を含む電線被覆用絶縁塗料。
TIFF
2025074996000001.tif
34
132
（式（１）中、Ｑ
1

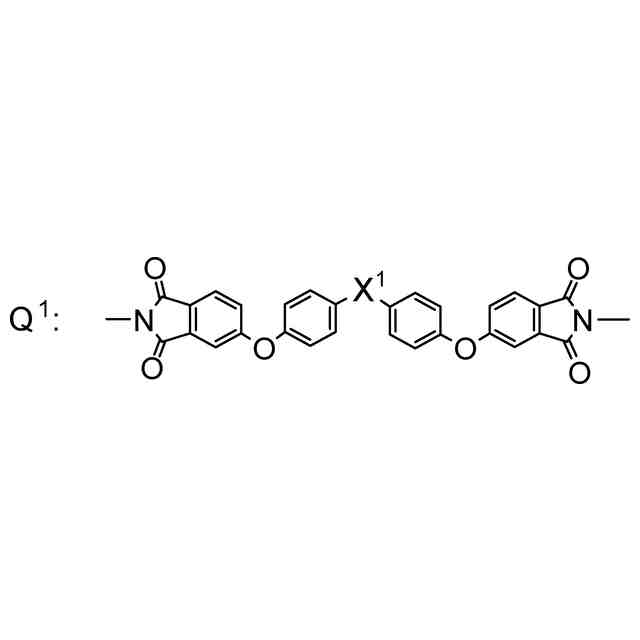

は独立して下記式
TIFF
2025074996000002.tif
28
132
で示される２価の基であり、上記式中、Ｘ
1
は独立して下記式
TIFF
2025074996000003.tif
37
154
から選ばれる２価の基である。また、ａは０～５０の数であり、ｂは１～５０の数であり、Ａ
1
及びＡ
2

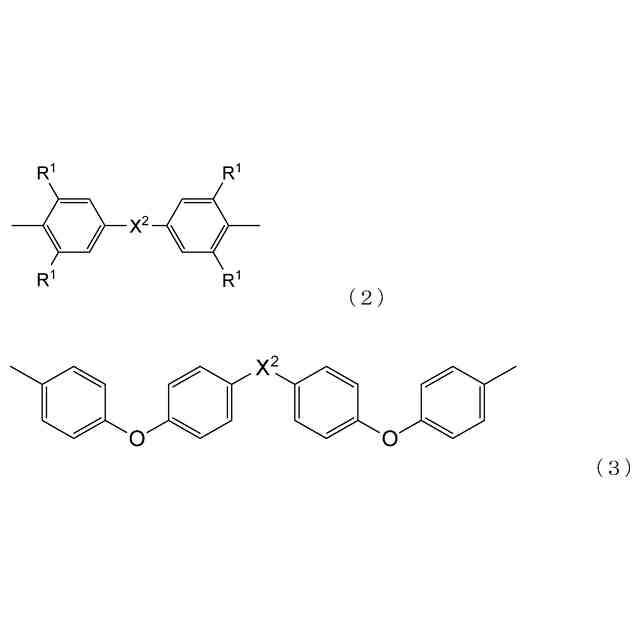

はそれぞれ独立して、下記式（２）又は下記式（３）
TIFF
2025074996000004.tif
66
132
（式（２）及び式（３）中、Ｘ
2
は下記式
TIFF
2025074996000005.tif
37
154
から選ばれる２価の基であり、式（２）中、Ｒ
1
は独立して、水素原子、塩素原子又は非置換もしくは置換の炭素数１～６の脂肪族炭化水素基である。）で表される基である。）
［２］
（Ｂ）反応開始剤が有機過酸化物である［１］に記載の電線被覆用絶縁塗料。
［３］
有機過酸化物の１時間半減期温度が１１０～１５０℃である［２］に記載の電線被覆用絶縁塗料。
［４］
さらに（Ｃ）沸点が１３５～２００℃の有機溶剤を含む［１］～［３］のいずれかに記載の電線被覆用絶縁塗料。
［５］
少なくとも導体及び［１］～［４］のいずれかに記載の電線被覆用絶縁塗料の硬化皮膜を有し、
前記硬化皮膜が導体の表面に直接形成されたものであるか、
前記硬化皮膜が表面にコーティング層を有する導体のコーディング層上に形成されたものである、絶縁電線。
［６］
［５］記載の絶縁電線を有するコイル。
［７］
［６］に記載のコイルを有する電気・電子機器。
【発明の効果】
（【００１１】以降は省略されています）
