公開番号2025074473
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185294
出願日2023-10-30
発明の名称フローティングコネクタ及びコネクタ装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H01R 13/631 20060101AFI20250507BHJP(基本的電気素子)
要約【課題】フローティングコネクタと相手コネクタとの嵌合力を低減できる技術を提供することを目的とする。
【解決手段】フローティングコネクタ10は、相手コネクタ80が嵌合されるフローティングコネクタであって、固定ハウジング20と、前記相手コネクタの嵌合方向と交差する第1方向に沿って前記固定ハウジングに対して移動可能に設けられる可動ハウジング30と、前記固定ハウジングと前記可動ハウジングとの間に架け渡される電源端子60と、を備える。前記電源端子は、前記固定ハウジングに保持される第1端部61と、前記可動ハウジングに保持される第2端部64と、前記第1端部と前記第2端部とを連結する連結部67とを含む。前記可動ハウジングは、前記第1方向に沿って前記電源端子のうち前記第2端部を含む部分に対しても移動可能である。
【選択図】図12
特許請求の範囲【請求項１】
相手コネクタが嵌合されるフローティングコネクタであって、
固定ハウジングと、
前記相手コネクタの嵌合方向と交差する第１方向に沿って前記固定ハウジングに対して移動可能に設けられる可動ハウジングと、
前記固定ハウジングと前記可動ハウジングとの間に架け渡される電源端子と、
を備え、
前記電源端子は、前記固定ハウジングに保持される第１端部と、前記可動ハウジングに保持される第２端部と、前記第１端部と前記第２端部とを連結する連結部とを含み、
前記可動ハウジングは、前記第１方向に沿って前記電源端子のうち前記第２端部を含む部分に対しても移動可能である、フローティングコネクタ。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載のフローティングコネクタであって、
前記可動ハウジングは、前記嵌合方向及び前記第１方向のそれぞれと交差する第２方向に沿って前記固定ハウジングに対して移動可能であり、
前記電源端子の前記連結部において、前記第２方向に沿った寸法が前記第１方向に沿った寸法よりも小さく、
前記第２方向における前記可動ハウジングの移動時に、前記電源端子の前記連結部が変形しつつ前記第２端部が前記可動ハウジングに追従可能である、フローティングコネクタ。
【請求項３】
請求項２に記載のフローティングコネクタであって、
前記電源端子は、導電性を有する板材によって構成され、
前記嵌合方向は前記板材の延在方向であり、前記第１方向は前記板材の板幅方向であり、前記第２方向は前記板材の板厚方向である、フローティングコネクタ。
【請求項４】
請求項１から請求項３のいずれか１項に記載のフローティングコネクタであって、
前記固定ハウジングと前記可動ハウジングとの間に架け渡される信号端子をさらに備え、
前記信号端子と前記可動ハウジングとが前記嵌合方向に相対移動可能であり、
前記電源端子には、前記可動ハウジングに対して前記嵌合方向に沿った一方側に係止する第１係止爪が設けられている、フローティングコネクタ。
【請求項５】
請求項４に記載のフローティングコネクタであって、
前記固定ハウジングが前記可動ハウジングを前記嵌合方向に沿った他方側から支持する、フローティングコネクタ。
【請求項６】
請求項４に記載のフローティングコネクタであって、
前記電源端子には、前記可動ハウジングに対して前記嵌合方向に沿った他方側に係止する第２係止爪が設けられている、フローティングコネクタ。
【請求項７】
請求項１から請求項３のいずれか１項に記載のフローティングコネクタであって、
前記電源端子は、前記第１方向に沿って互いに反対側を向く一対の第１外面を含み、
前記可動ハウジングは、前記一対の第１外面をそれぞれ覆う一対の第１内面を含み、
前記可動ハウジングが前記固定ハウジングに対して初期位置にある状態で、前記一対の第１外面と前記一対の第１内面とのうち対向する面同士が互いに離れている、フローティングコネクタ。
【請求項８】
請求項７に記載のフローティングコネクタであって、
前記可動ハウジングは、前記第１方向に沿って互いに反対側を向く一対の第２外面を含み、
前記固定ハウジングは、前記一対の第２外面をそれぞれ覆う一対の第２内面を含み、
前記可動ハウジングが前記固定ハウジングに対して初期位置にある状態で、互いに対向する前記第１外面と前記第１内面との間隔は、互いに対向する前記第２外面と前記第２内面との間隔と同じである、フローティングコネクタ。
【請求項９】
請求項１から請求項３のいずれか１項に記載のフローティングコネクタと、
前記フローティングコネクタと嵌合する相手コネクタと、
を備え、
前記相手コネクタは、前記可動ハウジングと嵌合する相手ハウジングと、前記相手ハウジングに保持されて前記電源端子の前記第２端部と接続される相手電源端子とを備える、コネクタ装置。
【請求項１０】
請求項９に記載のコネクタ装置であって、
前記相手電源端子は、前記電源端子と接触する接点部を有し、
前記接点部は、前記相手電源端子を構成する板材のうち前記嵌合方向から見て湾曲する湾曲面に設けられている、コネクタ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フローティングコネクタ及びコネクタ装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、可動側ハウジングと、前記可動側ハウジングを支持する固定側ハウジングと、前記可動側ハウジングと前記固定側ハウジングとに跨って取り付けられる信号コンタクト及び電源コンタクトとを備えるフローティングコネクタが開示されている。かかるフローティングコネクタにおいて、可動側ハウジングが固定側ハウジングに対して移動することによって、基板間のずれや相手方コネクタとの嵌合位置のずれが吸収される。また、各コンタクトは、可動側ハウジングに保持された部分が、可動側ハウジングの移動に伴い、固定側ハウジングに保持された部分に対して移動するように変形する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３１１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
フローティングコネクタと相手コネクタとの嵌合時に、嵌合力が必要となる。当該嵌合力は、例えば、フローティングコネクタのコンタクトの変形などに起因する力である。当該嵌合力の低減が望まれている。
【０００５】
そこで、フローティングコネクタと相手コネクタとの嵌合力を低減できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のフローティングコネクタは、相手コネクタが嵌合されるフローティングコネクタであって、固定ハウジングと、前記相手コネクタの嵌合方向と交差する第１方向に沿って前記固定ハウジングに対して移動可能に設けられる可動ハウジングと、前記固定ハウジングと前記可動ハウジングとの間に架け渡される電源端子と、を備え、前記電源端子は、前記固定ハウジングに保持される第１端部と、前記可動ハウジングに保持される第２端部と、前記第１端部と前記第２端部とを連結する連結部とを含み、前記可動ハウジングは、前記第１方向に沿って前記電源端子のうち前記第２端部を含む部分に対しても移動可能である、フローティングコネクタである。
【発明の効果】
【０００７】
本開示によれば、フローティングコネクタと相手コネクタとの嵌合力を低減できる。
【図面の簡単な説明】
【０００８】

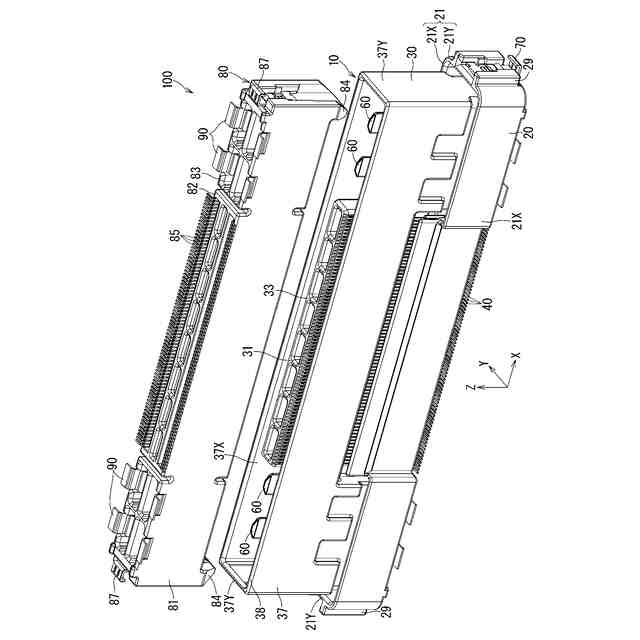

図１は実施形態１にかかるフローティングコネクタ及びこれを備えるコネクタ装置を示す分解斜視図である。

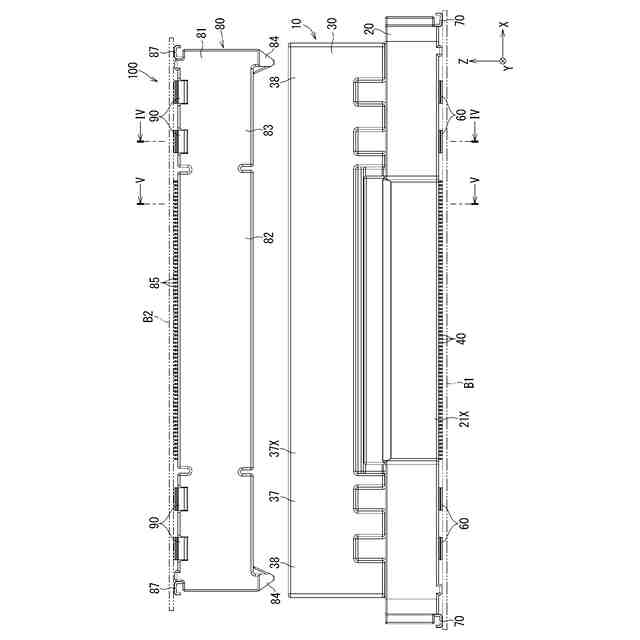

図２は図１に示すコネクタ装置を示す分解正面図である。

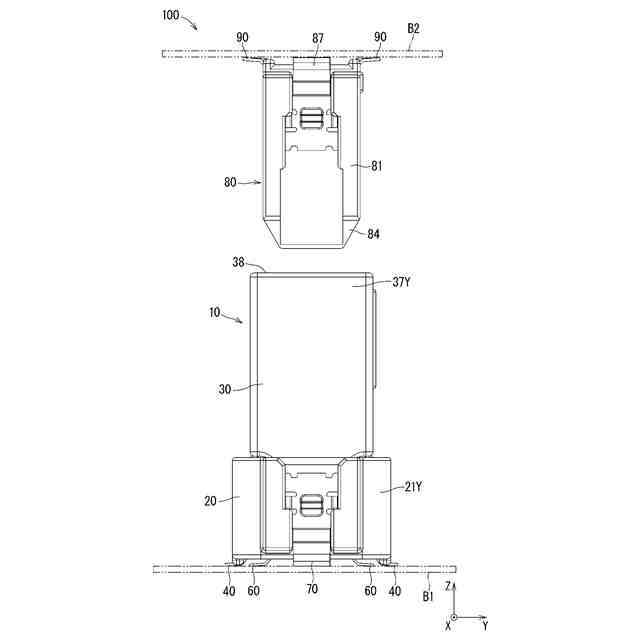

図３は図１に示すコネクタ装置を示す分解側面図である。

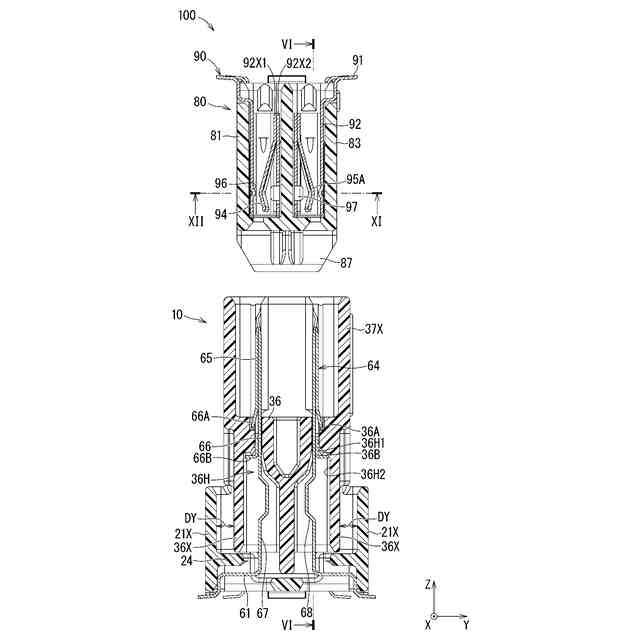

図４は図２のＩＶ－ＩＶ線に沿った断面図である。

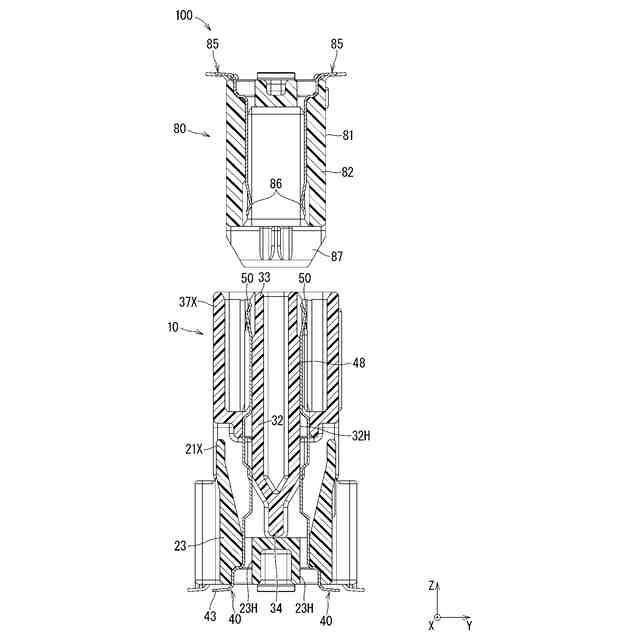

図５は図２のＶ－Ｖ線に沿った断面図である。

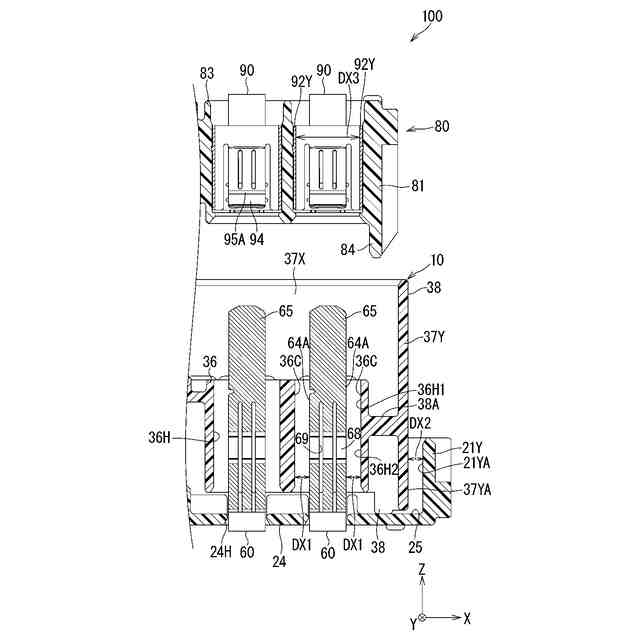

図６は図４のＶＩ－ＶＩ線に沿った断面図である。

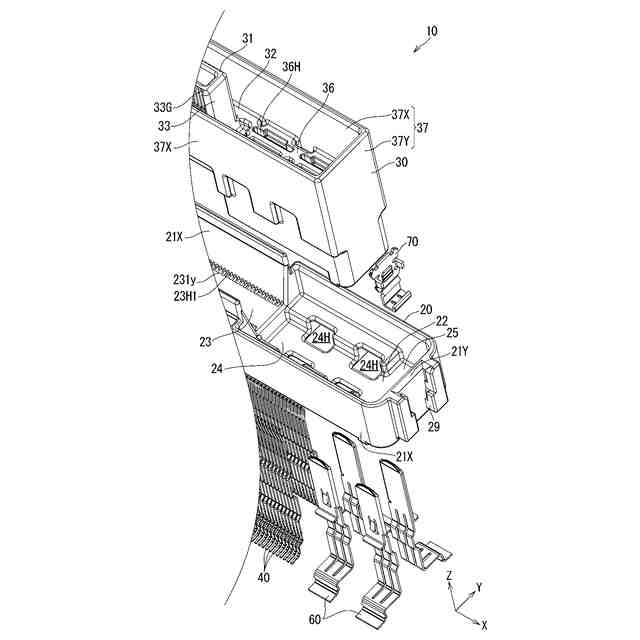

図７は図１に示すフローティングコネクタを示す分解斜視図である。

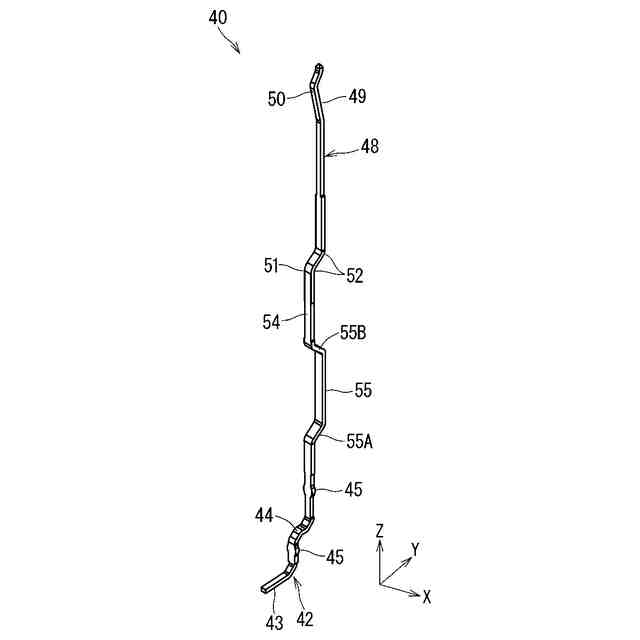

図８は実施形態１にかかる信号端子を示す斜視図である。

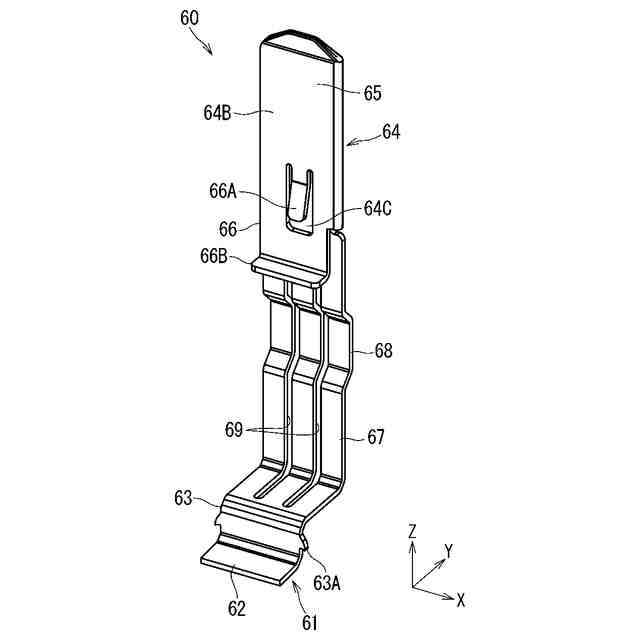

図９は実施形態１にかかる電源端子を示す斜視図である。
図１０は図１に示す相手コネクタを示す分解斜視図である。
図１１は実施形態１にかかる相手電源端子を示す斜視図である。

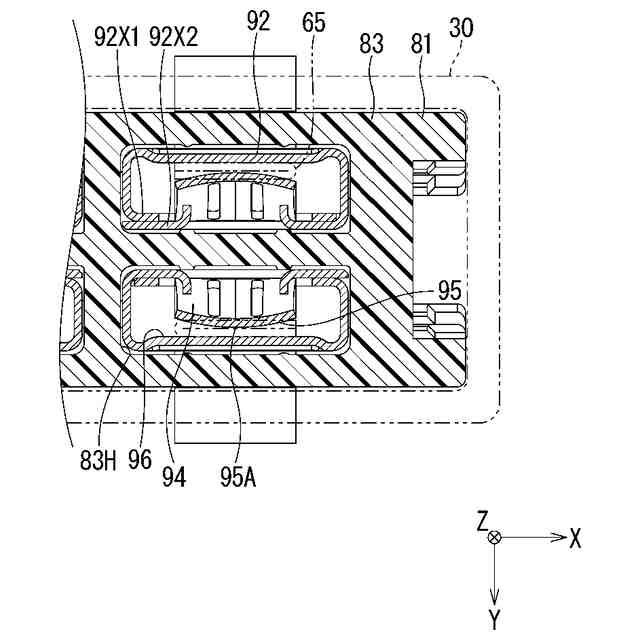

図１２は図１に示す相手コネクタの断面図である。
図１３は実施形態１にかかるコネクタ装置の断面図である。
図１４は実施形態１にかかる可動ハウジングが移動した様子を示す説明図である。
図１５は実施形態１にかかる可動ハウジングが移動した様子を示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のフローティングコネクタは、次の通りである。
（【００１１】以降は省略されています）
