公開番号2025074243
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025032887,2021032578
出願日2025-03-03,2021-03-02
発明の名称冷却貯蔵庫
出願人ホシザキ株式会社
代理人弁理士法人暁合同特許事務所
主分類F25D 21/04 20060101AFI20250502BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】側壁の結露を抑制することができる冷却貯蔵庫を提供すること。
【解決手段】冷却貯蔵庫1は、貯蔵対象物を貯蔵するための貯蔵室17を有する断熱筐体10と、貯蔵室17を冷却するための冷却装置20と、断熱筐体10の外側に設けられ、断熱筐体10の側壁の外表面に沿って送風することができる送風ユニット30と、を備え、送風ユニット30は、流入孔35Aと流出孔H1とを有する外装箱30Aと、送風ファン33とを備える。送風ユニット30は、長孔H1が上方に配される姿勢で断熱筐体10の底面10Bに備えられるとともに、長孔H1が右側壁を臨むように底面10Bから外装箱30Aの一部がはみ出すように備えられている。

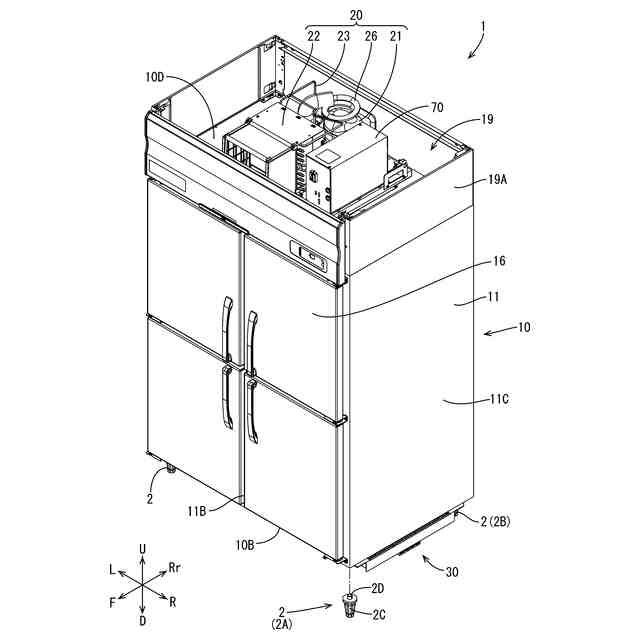

【選択図】図3
特許請求の範囲【請求項１】
貯蔵対象物を貯蔵するための貯蔵室を有する断熱筐体と、
前記貯蔵室を冷却するための冷却装置と、
前記断熱筐体の外側に設けられ、前記断熱筐体の側壁の外表面に沿って送風することができる送風ユニットと、を備え、
前記断熱筐体は、前方に開口を有する略直方体形状の貯蔵庫本体と、前記開口を開閉することができる扉と、を備えるとともに、前記側壁は、前記貯蔵庫本体の左方に配される左側壁および右方に配される右側壁の少なくとも一方であって、

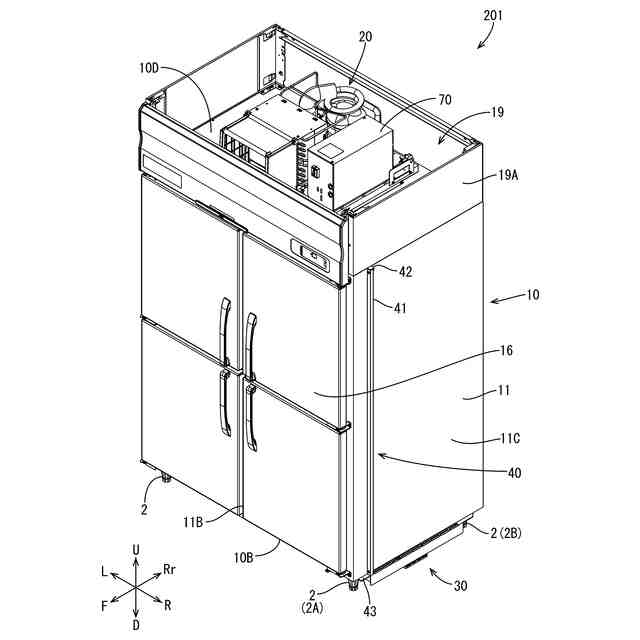

前記側壁の前後方向の少なくとも一方の端部には、前記送風ユニットから送られる空気が前記側壁の上方にまで達するように案内するための板片状の送風ガイドが前記側壁の上下方向の全体に亘って備えられている、冷却貯蔵庫。
続きを表示（約 520 文字）【請求項２】

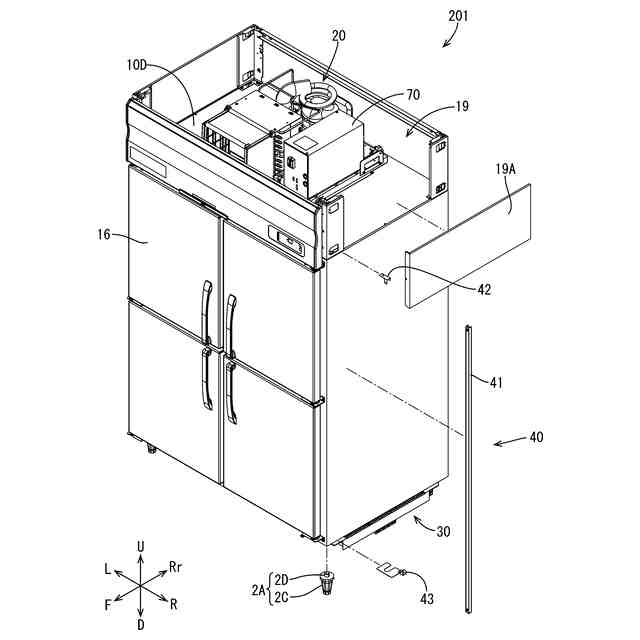

前記送風ガイドは、ガイド本体と、上ブラケットと、下ブラケットと、を備え、
前記ガイド本体の前記上下方向の長さは、前記断熱筐体の上下方向の寸法と概ね同一とされ、
前記上ブラケットは、前記断熱筐体の上面に取り付けられ、
前記下ブラケットは、前記断熱筐体の底面に取り付けられている、請求項１に記載の冷却貯蔵庫。
【請求項３】
前記送風ガイドは、不透明な材料によって構成されるとともに、その一部に透明な窓部を備えている、請求項１または２に記載の冷却貯蔵庫。
【請求項４】
前記断熱筐体は、磁性材料によって構成された付着部を備えており、
前記送風ユニットは、前記付着部に付着することで前記送風ユニットを前記断熱筐体に取付けることができる磁石部を備えている、請求項１から３のいずれか１項に記載の冷却貯蔵庫。
【請求項５】
前記断熱筐体は、前方に開口を有する箱状の貯蔵庫本体と、前記開口を開閉することができる扉と、を備えており、
前記断熱筐体の高さ方向の寸法は、前記断熱筐体の前後方向の寸法よりも大きい、請求項１から４のいずれか１項に記載の冷却貯蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本技術は、冷却貯蔵庫に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来より、断熱筐体からなる貯蔵室の内部を冷却して、この貯蔵室に収容する被収容物を冷却状態で貯蔵する冷却貯蔵庫が知られている。この冷却貯蔵庫については、外気と庫内の温度差による結露を防止するために様々な工夫がなされている。例えば、下記の特許文献１には、外気と接する箇所の少なくとも一部に分子レベルの水を吸収放出する水吸放出部材を設けた冷却貯蔵庫が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０４３９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、冷却貯蔵庫における結露は、例えば、貯蔵室の前面開口部に取付けられた扉のシール部等において顕著に起こりやすく、特許文献１に開示された水吸放出部材は、このような局所的な結露に対応するための防露手段として有用である。しかしながら、冷却貯蔵庫の設置条件によっては、冷却貯蔵庫の側壁の広い範囲に亘って結露が発生する場合があった。冷却貯蔵庫の側壁に発生する結露は、衛生面で問題が生じ得ることに加え、結露により生じた水滴が垂れて冷却貯蔵庫の設置面に落下すると、ドライフロアや漏水検知フロアを採用している施設については問題となり得る。
【０００５】
本技術は、上記のような事情に基づいて完成されたものであって、その目的は、冷却貯蔵庫の側壁における結露の発生を抑制することにある。
【課題を解決するための手段】
【０００６】

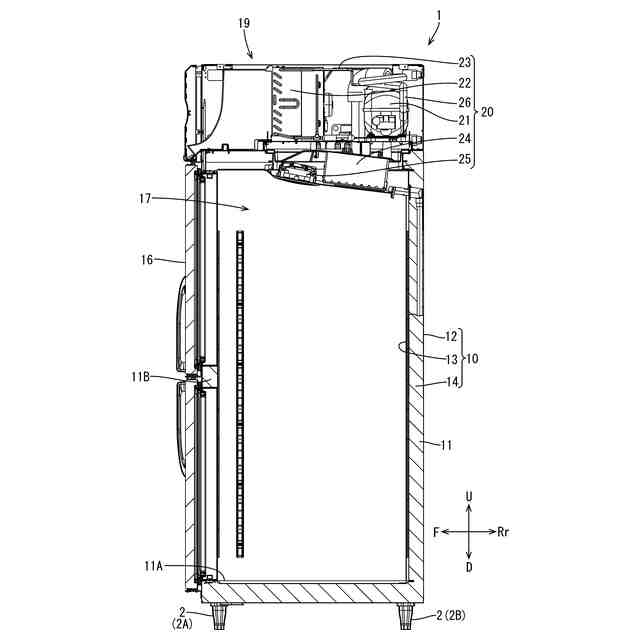

本技術に係る冷却貯蔵庫は、貯蔵対象物を貯蔵するための貯蔵室を有する断熱筐体と、前記貯蔵室を冷却するための冷却装置と、前記断熱筐体の外側に設けられ、前記断熱筐体の側壁の外表面に沿って送風することができる送風ユニットと、を備える。冷却貯蔵庫の断熱筐体は、中空構造を有する筐体の内部に断熱材が充填されており、庫内の冷気が外部に伝わりにくい構造となっている。しかしながら、厳密には、庫内の冷気が筐体を伝うなどして断熱筐体の外表面にまで伝わり得る。このような場合、冷却貯蔵庫の周囲が広く開放されている状況では、断熱筐体は周囲の雰囲気と速やかに熱交換することによって、外表面の温度は雰囲気温度とさほど変わらないものとなり結露が生じる心配はない。しかしながら、例えば、冷却貯蔵庫を複数近接させて設置したり、壁際に設置したりして、熱交換がされ難い状況では、断熱筐体の外表面の温度が低下して、冷却貯蔵庫の外表面に結露が発生され易い状態となる。上記構成によると、送風ユニットによって断熱筐体の側壁の外表面に沿って送風することができ、断熱筐体の外表面における熱交換を促すことができる。その結果、冷却貯蔵庫の周囲が広く解放されていなくても、結露の発生を抑制することができる。
【０００７】

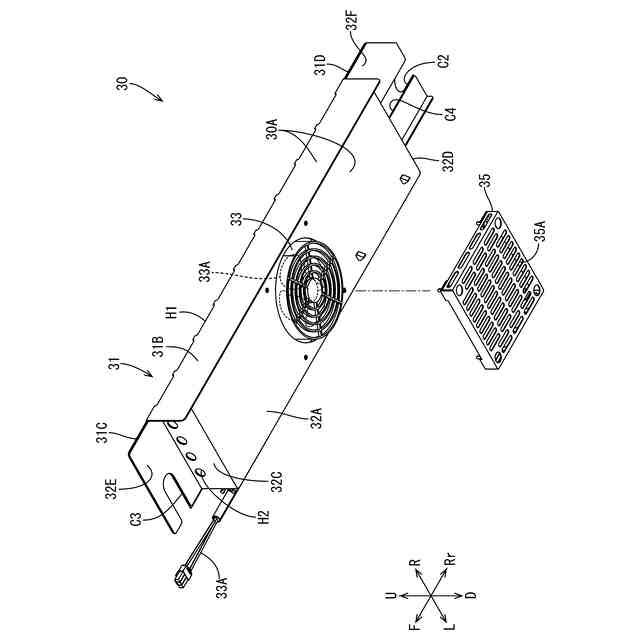

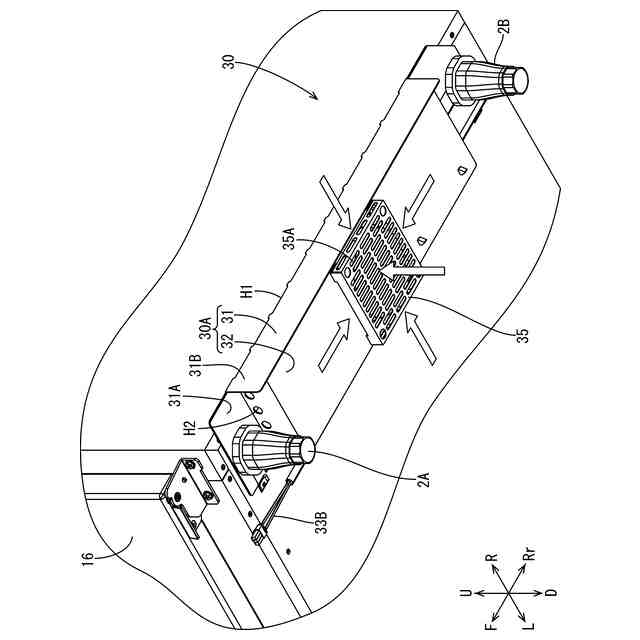

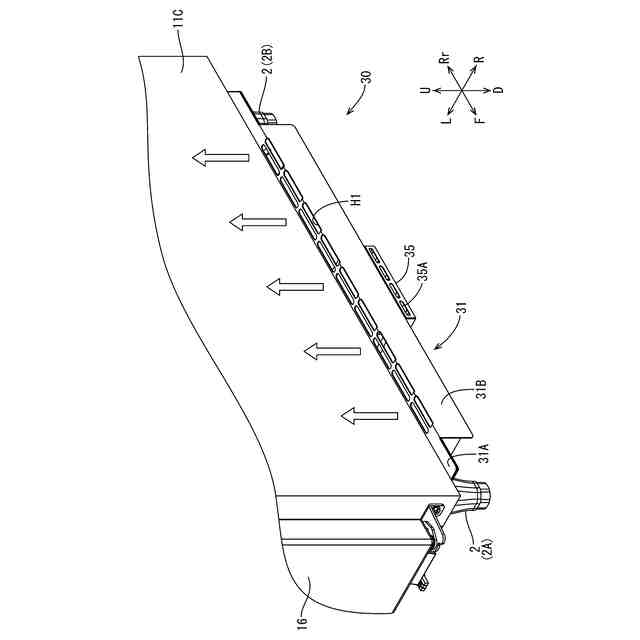

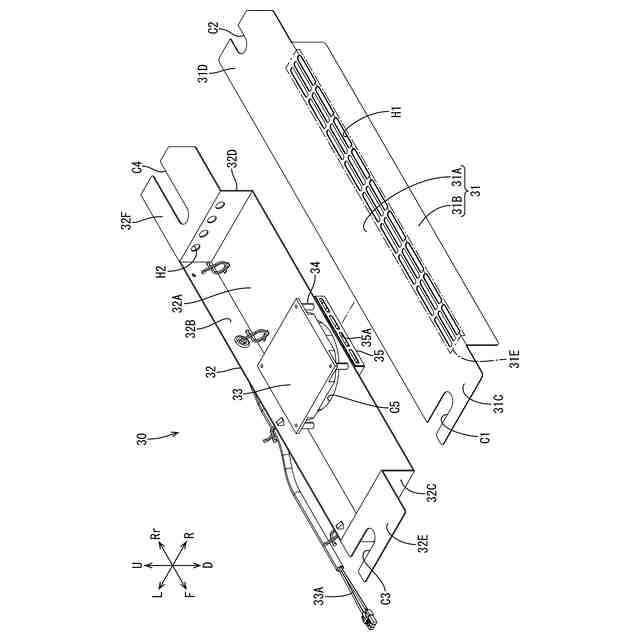

本技術の好適な一態様において、前記断熱筐体を下方から支持する脚部を備え、前記送風ユニットは、箱状をなし、空気を取り入れる流入孔および空気を送り出す流出孔を有する外装箱と、前記外装箱の内部に収容される送風ファンと、を備え、前記外装箱は、前記流出孔が上方に配される姿勢で前記断熱筐体の底面に備えられるとともに、前記流出孔が前記側壁を臨むようにその一部が前記底面からはみ出すように備えられている。上記構成によると、送風ユニットは、流出孔が設けられた部分が断熱筐体からはみ出す形で底面と床面との間に設置される。このような構成によると、上記効果に加え、送風ユニットにより、側壁に沿って好適に風を送ることができる。また、余分な設置スペースを要することなく送風ユニットを冷却貯蔵庫に取付けることができる。その結果、断熱筐体の外表面における熱交換をより一層効果的に促すことができる。
【０００８】
本技術の好適な一態様において、前記外装箱は、前記底面に沿う方向において前記底面からはみ出ている側とは異なる側に向かう側面に第２流出孔を備えている。上記構成によると、送風ユニットは、断熱筐体の側面に沿う気流に加え、底面に沿う気流を作り出すことができる。例えば、外装箱の底面からはみ出ている側とは反対側に向かう側面に流出孔を備えることで、底面の中心側に向かう気流を作り出すことができる。これにより、断熱筐体の底面についても熱交換を促すことができ、断熱筐体の外表面における結露の発生をさらに効果的に防止することができる。
【０００９】
本技術の好適な一態様において、前記断熱筐体は、磁性材料によって構成された付着部を備えており、前記送風ユニットは、前記付着部に付着することで前記送風ユニットを前記断熱筐体に取付けることができる磁石部を備えている。上記構成によると、特別な締結具等を用いることなく、送風ユニットを断熱筐体に簡便に取付けることができる。また、送風ユニットを容易に着脱することができ、冷却貯蔵庫の設置状況等に応じて適切なタイミングで容易に送風ユニットを取付けることができる。
【００１０】

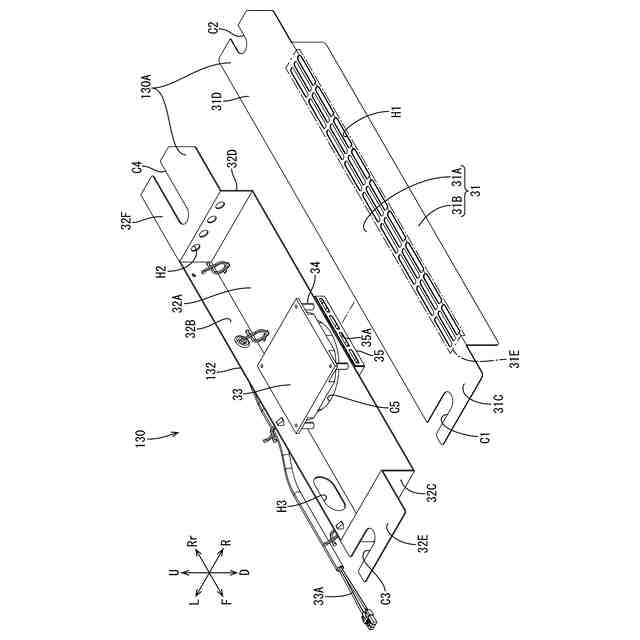

本技術の好適な一態様において、前記脚部は、前記断熱筐体を第１の位置において支持する第１脚部と、前記第１の位置とは異なる第２の位置において支持する第２脚部と、を備え、前記外装箱は、上方の端部において一の方向に沿う一方と他方とに延びる一対の取付片を備え、一対の前記取付片が前記第１脚部および前記第２脚部と前記断熱筐体との間にそれぞれ挟持されることによって前記断熱筐体に取付けられている。このような構成によると、特別な締結具等を用いたりすることなく、送風ユニットを断熱筐体に作業性よく取付けることができる。また、また、送風ファンや冷却装置の駆動時の振動によって、送風ユニットがずれたり脱落したりすることが抑制される。このことは、脚部を断熱筐体に対して締結できる構成とした場合に、その効果がより一層高められる。加えて、部品点数の低減を図ることができる。
（【００１１】以降は省略されています）
