公開番号2025073706
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184714
出願日2023-10-27
発明の名称車載通報装置、車載通報装置の制御ユニット
出願人株式会社小糸製作所
代理人個人,個人,個人
主分類B60Q 5/00 20060101AFI20250502BHJP(車両一般)
要約【課題】車内への子供の置き去りを防止することに役立つ車載通報装置を提供する。

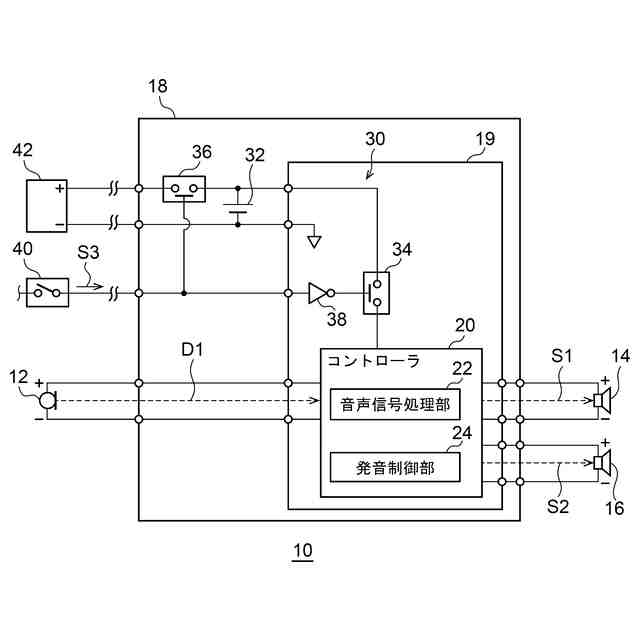

【解決手段】車載通報装置10は、車内で収音して車内音声データD1を生成するマイクロフォン12と、車外に通報音を発するための発音装置14と、車内音声データD1を受け、車内音声データD1に基づいて子供の車内置き去りの有無を検知し、子供の車内置き去りが検知された場合に通報音を発するように発音装置14を制御するコントローラ20と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
車内で収音して車内音声データを生成するマイクロフォンと、
車外に通報音を発するための発音装置と、
前記車内音声データを受け、前記車内音声データに基づいて子供の車内置き去りの有無を検知し、子供の車内置き去りが検知された場合に前記通報音を発するように前記発音装置を制御するコントローラと、を備えることを特徴とする車載通報装置。
続きを表示（約 800 文字）【請求項２】
車両の電源オフに連動して前記コントローラに給電する給電回路をさらに備えることを特徴とする請求項１に記載の車載通報装置。
【請求項３】
前記給電回路は、通報装置電源と、前記車両の電源オフに連動して前記通報装置電源を前記コントローラに接続する第１スイッチとを備えることを特徴とする請求項２に記載の車載通報装置。
【請求項４】
前記第１スイッチは、前記車両の電源オンに連動して前記通報装置電源と前記コントローラの接続を解除することを特徴とする請求項３に記載の車載通報装置。
【請求項５】
前記給電回路は、前記車両の電源オンに連動して前記通報装置電源を車載バッテリに接続する第２スイッチを備えることを特徴とする請求項３に記載の車載通報装置。
【請求項６】
前記第２スイッチは、前記車両の電源オフに連動して前記通報装置電源と前記車載バッテリの接続を解除することを特徴とする請求項５に記載の車載通報装置。
【請求項７】
前記通報音は、子供の車内置き去りを示す音声メッセージを含むことを特徴とする請求項１に記載の車載通報装置。
【請求項８】

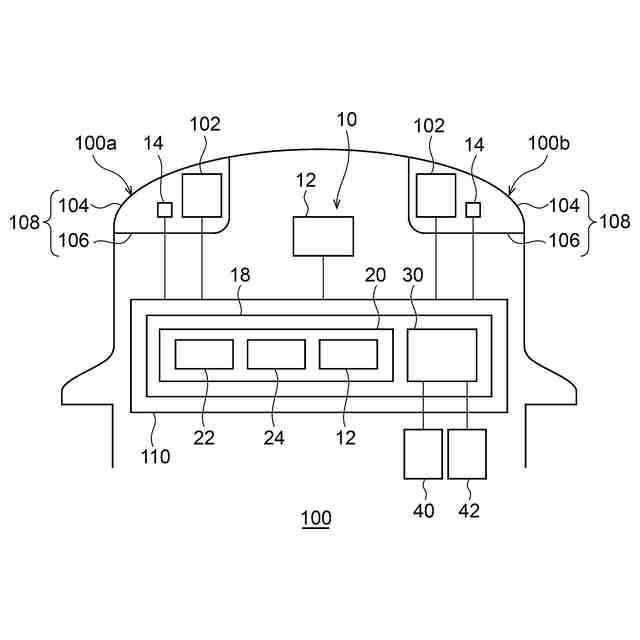

前記発音装置は、車両用灯具に搭載されていることを特徴とする請求項１から７のいずれかに記載の車載通報装置。
【請求項９】
前記コントローラは、子供の車内置き去りが検知された場合に前記車両用灯具から光を発するように前記車両用灯具を制御することを特徴とする請求項８に記載の車載通報装置。
【請求項１０】
車内音声データを受け、前記車内音声データに基づいて子供の車内置き去りの有無を検知するコントローラと、
車両の電源オフに連動して前記コントローラに給電する給電回路と、を備えることを特徴とする車載通報装置の制御ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車載通報装置、例えば自動車などの車両への搭載に適する通報装置に関する。また、本発明は、車載通報装置の制御ユニットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、運転者の音声に応答して車両用灯具を制御する車両用灯具の制御装置が知られている。この制御装置は、音声の内容により、車両用灯具が形成する配光パターンの自動切り替え、配光パターンの移動、明るさの増減といった配光制御や、車両用灯具の光出射面の洗浄を実行することができる（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１５８３９１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、運転者が車両を駐車しそこから立ち去るとき自身の不注意により、同乗していた乳幼児など子供が車両内に取り残されてしまうことがある。このような子供の車内置き去りにそのまま長時間にわたり誰も気づかず、子供が車内で衰弱し、最悪の場合死亡する事件がたびたび報じられ、社会問題となっている。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、そのある態様の例示的な目的のひとつは、車内への子供の置き去りを防止することに役立つ車載通報装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の車載通報装置は、車内で収音して車内音声データを生成するマイクロフォンと、車外に通報音を発するための発音装置と、車内音声データを受け、車内音声データに基づいて子供の車内置き去りの有無を検知し、子供の車内置き去りが検知された場合に通報音を発するように発音装置を制御するコントローラと、を備える。
【０００７】
この態様によると、車内の音声から子供の車内置き去りを検知して車外に通報することができる。運転者など車外にいる大人に車内を確認することを促し、それにより、車内への子供の置き去りを防ぐことができる。
【０００８】

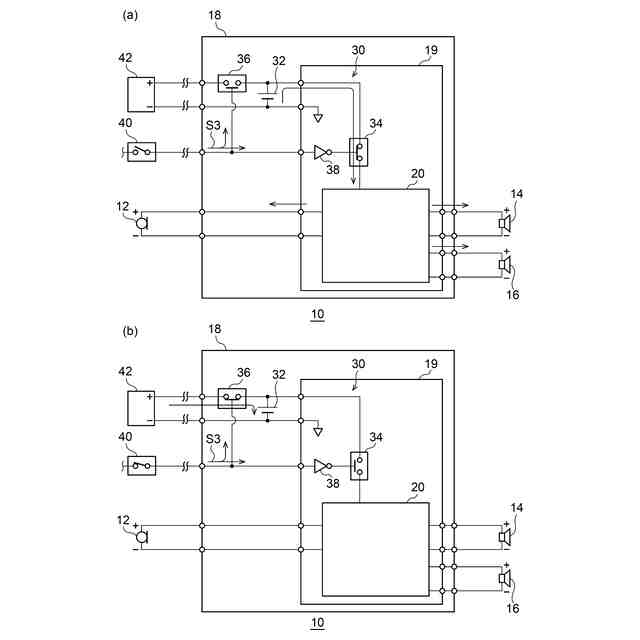

車載通報装置は、車両の電源オフに連動してコントローラに給電する給電回路をさらに備えてもよい。このようにすれば、車載通報装置には、給電回路により、車両の電源が切れた状態でそれに頼ることなくコントローラを作動させるための別電源が確保される。コントローラは、電源スイッチが操作されて車両の電源がオフに切り替わったとき、給電回路から給電され、起動できる。コントローラは、車両からの支援を必要とすることなく、子供の車内置き去りを検知する動作を行うことができる。
【０００９】
給電回路は、通報装置電源と、車両の電源オフに連動して通報装置電源をコントローラに接続する第１スイッチとを備えてもよい。このようにすれば、車両の電源がオフのとき、通報装置電源からコントローラに給電することができる。
【００１０】
第１スイッチは、車両の電源オンに連動して通報装置電源とコントローラの接続を解除してもよい。このようにすれば、車両の電源がオンのとき、通報装置電源からコントローラへの給電が遮断され、通報装置電源の消費を抑えることができる。
（【００１１】以降は省略されています）
