公開番号2025071938
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182374
出願日2023-10-24
発明の名称回路装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H02M 1/08 20060101AFI20250430BHJP(電力の発電,変換,配電)
要約【課題】駆動対象を駆動する駆動回路が生じる電位変化が駆動回路の制御に及ぼす影響を、低減できる回路装置等を提供すること。
【解決手段】回路装置100は、第1低電位側電源端子TMCと第2低電位側電源端子TMDと駆動回路10とスイッチング制御回路40と静電気保護用の双方向サイリスター61とを含む。駆動回路10は、第1低電位側電源端子TMCに接続され、スイッチング動作により駆動対象を駆動する。スイッチング制御回路40は、第2低電位側電源端子TMDに接続され、駆動回路10のスイッチング動作を制御する。双方向サイリスター61の一端は、第1低電位側電源端子TMCに接続され、他端は、第2低電位側電源端子TMDに接続される。
【選択図】図4
特許請求の範囲【請求項１】
第１低電位側電源端子と、
第２低電位側電源端子と、
前記第１低電位側電源端子に接続され、スイッチング動作により駆動対象を駆動する駆動回路と、
前記第２低電位側電源端子に接続され、前記駆動回路の前記スイッチング動作を制御するスイッチング制御回路と、
一端が前記第１低電位側電源端子に接続され、他端が前記第２低電位側電源端子に接続される、静電気保護用の双方向サイリスターと、
を含むことを特徴とする回路装置。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載された回路装置において、
前記スイッチング制御回路は、
前記駆動対象に流れる電流を検出する検出回路と、
前記検出回路の検出結果に基づいて前記スイッチング動作を制御する制御回路と、
を含むことを特徴とする回路装置。
【請求項３】
請求項２に記載された回路装置において、
前記検出回路は、基準電圧と前記第１低電位側電源端子の電圧とを比較する比較回路を含むことを特徴とする回路装置。
【請求項４】
請求項２に記載された回路装置において、
前記駆動回路は、前記駆動対象を駆動するトランジスターを含み、
前記制御回路は、前記検出回路の検出結果に基づいて、前記トランジスターの前記スイッチング動作を制御する制御信号を出力し、
前記スイッチング制御回路は、前記制御信号に基づいて前記トランジスターのゲートを駆動するプリドライバーを含むことを特徴とする回路装置。
【請求項５】
請求項２に記載された回路装置において、
第３低電位側電源端子と、
一端が前記第３低電位側電源端子に接続され、他端が前記第２低電位側電源端子に接続される、静電気保護用の第２双方向サイリスターと、
を含み、
前記検出回路は、基準電圧と前記第３低電位側電源端子の電圧とを比較する比較回路を含むことを特徴とする回路装置。
【請求項６】
請求項１に記載された回路装置において、
第１高電位側電源端子と、
第２高電位側電源端子と、
一端が前記第１高電位側電源端子に接続され、他端が前記第２高電位側電源端子に接続される第３双方向サイリスターと、
を含み、
前記駆動回路は、前記第１高電位側電源端子に接続され、
前記スイッチング制御回路は、前記第２高電位側電源端子に接続されることを特徴とする回路装置。
【請求項７】
請求項１に記載された回路装置において、
前記双方向サイリスターは、
第１導電型の第１ウェルに設けられ、アノードラインに電気的に接続される第２導電型の不純物領域である第１アノード領域と、
第２導電型の第２ウェルに設けられ、前記第１低電位側電源端子に接続された第１カソードラインに電気的に接続される第１導電型の不純物領域である第１カソード領域と、
前記第２ウェルに設けられ、第１抵抗素子を介して、前記第１カソードラインに電気的に接続される第２導電型の不純物領域である第１ゲート領域と、
前記第２ウェルに設けられ、第２抵抗素子を介して前記アノードラインに電気的に接続される第１導電型の第１不純物領域と、
第１導電型の第１ウェルに設けられ、前記アノードラインに電気的に接続される第２導電型の不純物領域である第２アノード領域と、
第２導電型の第３ウェルに設けられ、前記第２低電位側電源端子に接続された第２カソードラインに電気的に接続される第１導電型の不純物領域である第２カソード領域と、
前記第３ウェルに設けられ、前記第２抵抗素子を介して前記アノードラインに電気的に接続される第１導電型の第２不純物領域と、
第１ウェルに設けられ、前記第２抵抗素子を介して前記アノードラインに電気的に接続される第１導電型の不純物領域である第３ゲート領域と、
前記第３ウェルに設けられ、第３抵抗素子を介して前記第２カソードラインに電気的に接続される第２導電型の不純物領域である第２ゲート領域と、を含むことを特徴とする回路装置。
【請求項８】
第１高電位側電源端子と、
第２高電位側電源端子と、
前記第１高電位側電源端子に接続され、スイッチング動作により駆動対象を駆動する駆動回路と、
前記第２高電位側電源端子に接続され、前記駆動回路の前記スイッチング動作を制御するスイッチング制御回路と、
一端が前記第１高電位側電源端子に接続され、他端が前記第２高電位側電源端子に接続される双方向サイリスターと、
を含むことを特徴とする回路装置。
【請求項９】
請求項１乃至８のいずれか一項に記載された回路装置において、
前記駆動対象は、モーター、コイル、又はソレノイドであることを特徴とする回路装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回路装置等に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
直流モーター又はリニアソレノイドのような駆動対象を駆動する回路装置が知られている。特許文献１には、モーターを駆動するブリッジ回路と、センス抵抗の一端の電圧に基づいて、ブリッジ回路に流れる電流を検出する検出回路と、検出回路の検出結果に基づいてブリッジ回路を制御する制御回路と、を含む回路装置が、開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１５３９３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
駆動対象を駆動する駆動回路には大きな電流が流れるので、その電流によって生じる電位変化が、駆動回路の制御に影響を及ぼす恐れがある。上記の特許文献１においては、駆動回路はブリッジ回路であり、ブリッジ回路に流れる電流によって生じる電位変化が検出回路の動作に影響を及ぼし、それによってブリッジ回路の制御が誤動作する恐れがある。
【課題を解決するための手段】
【０００５】
本開示の一態様は、第１低電位側電源端子と、第２低電位側電源端子と、第１低電位側電源端子に接続され、スイッチング動作により駆動対象を駆動する駆動回路と、第２低電位側電源端子に接続され、前記駆動回路の前記スイッチング動作を制御するスイッチング制御回路と、一端が前記第１低電位側電源端子に接続され、他端が前記第２低電位側電源端子に接続される、静電気保護用の双方向サイリスターと、を含む回路装置に関係する。
【０００６】
また、本開示の他の態様は、第１高電位側電源端子と、第２高電位側電源端子と、第１高電位側電源端子に接続され、スイッチング動作により駆動対象を駆動する駆動回路と、第２高電位側電源端子に接続され、前記駆動回路の前記スイッチング動作を制御するスイッチング制御回路と、一端が前記第１高電位側電源端子に接続され、他端が前記第２高電位側電源端子に接続される双方向サイリスターと、を含む回路装置に関係する。
【図面の簡単な説明】
【０００７】
モータードライバーの構成例、及び、静電気保護回路として双方向ダイオードを用いたときの回路装置の構成例。

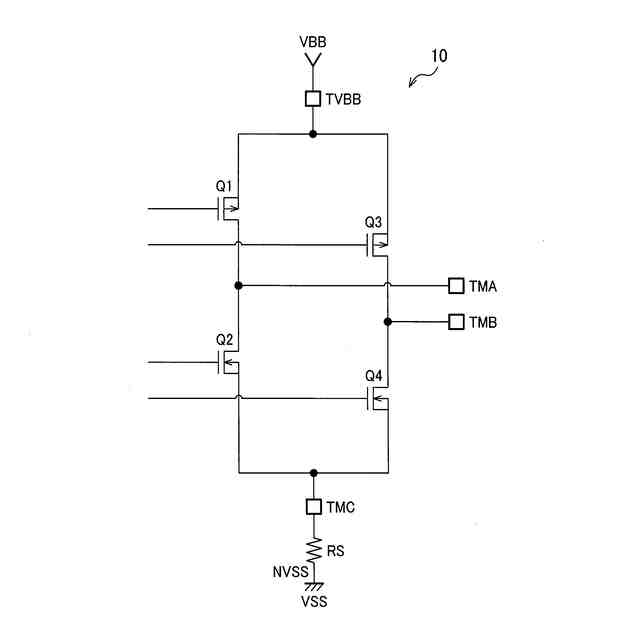

駆動回路の詳細構成例。

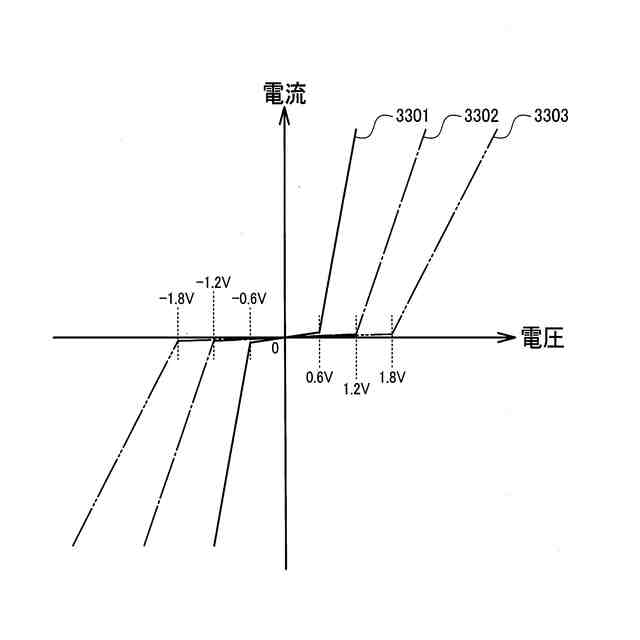

双方向ダイオードの電圧－電流特性の例。

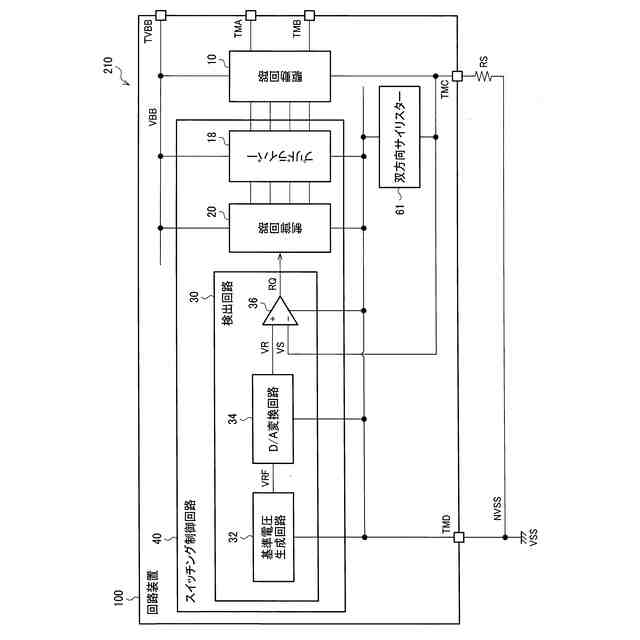

回路装置の第１構成例。
第１構成例における静電気印加時の放電経路。

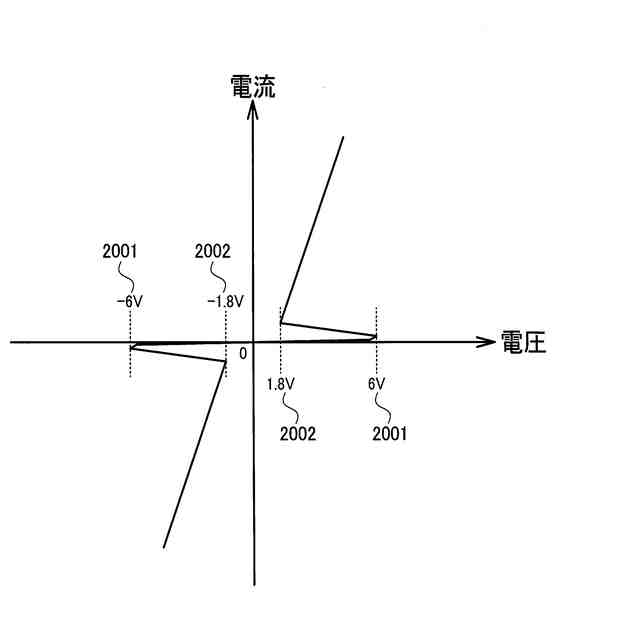

双方向サイリスターの電圧－電流特性の例。
双方向サイリスターの詳細構成例。
双方向サイリスターの詳細構成例。

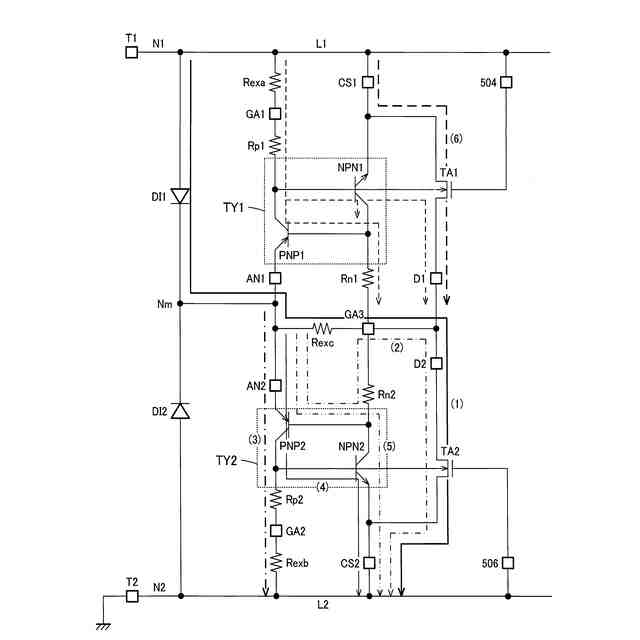

双方向サイリスターの等価回路図。
回路装置の第２構成例。
第２構成例における静電気印加時の放電経路。
制御回路及びプリドライバーの詳細構成例。
制御回路及びプリドライバーの詳細構成例。
回路装置の第３構成例。
第３構成例における静電気印加時の放電経路。
第３構成例のチャージ期間における電流経路。
第３構成例のディケイ期間における電流経路。
同期型整流降圧型のスイッチングレギュレーターの構成例、及び回路装置の第４構成例。
回路装置の第５構成例。
第５構成例の第１期間と第２期間における電流経路。
非同期型整流降圧型のスイッチングレギュレーターの構成例、及び回路装置の第６構成例。
同期整流昇圧型のスイッチングレギュレーターの構成例、及び回路装置の第７構成例。
回路装置の第８構成例。
第８構成例の第１期間と第２期間における電流経路。
非同期整流昇圧型のスイッチングレギュレーターの構成例、及び回路装置の第９構成例。
ソレノイドドライバーの構成例、及び回路装置の第１０構成例。
第１０構成例の第１期間と第２期間における電流経路。
【発明を実施するための形態】
【０００８】
以下、本開示の好適な実施形態について詳細に説明する。なお、以下に説明する本実施形態は特許請求の範囲に記載された内容を不当に限定するものではなく、本実施形態で説明される構成の全てが必須構成要件であるとは限らない。
【０００９】
１．モータードライバー
本実施形態の回路装置は、例えばモータードライバー、スイッチングレギュレーター又はソレノイドドライバーに適用できる。即ち、回路装置は、例えばモーター、コイル又はソレノイドを駆動対象として駆動できる。以下、本実施形態の回路装置をモータードライバーに適用した例を説明する。
【００１０】

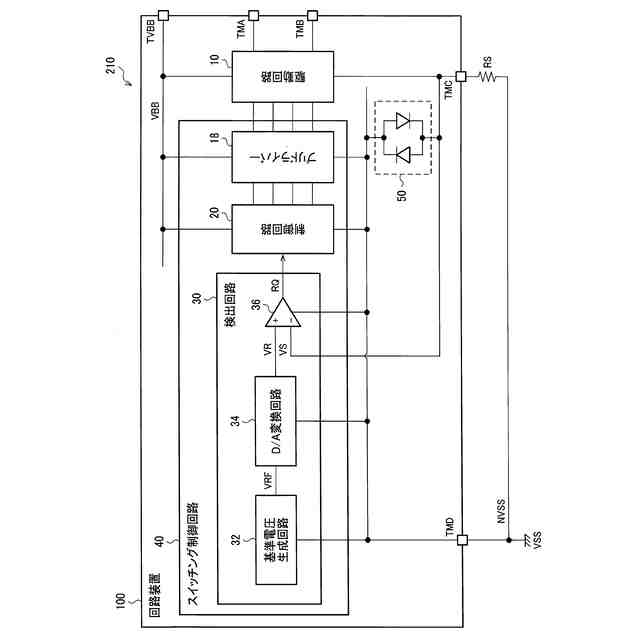

図１は、モータードライバーの構成例、及び、静電気保護回路として双方向ダイオードを用いたときの回路装置の構成例を示す。モータードライバー２１０は、回路装置１００とセンス抵抗ＲＳとを含む。回路装置１００は、駆動回路１０とスイッチング制御回路４０と双方向ダイオード５０と第１低電位側電源端子ＴＭＣと第２低電位側電源端子ＴＭＤと第１高電位側電源端子ＴＶＢＢと第１駆動端子ＴＭＡと第２駆動端子ＴＭＢとを含む。
（【００１１】以降は省略されています）
