公開番号2025071739
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023191171
出願日2023-10-23
発明の名称磁力トルクコンバータ
出願人株式会社アイドゥス企画
代理人
主分類H02K 16/02 20060101AFI20250428BHJP(電力の発電,変換,配電)
要約【課題】小型の外旋モータの低速回転トルクを上げる為、ロータ(1次ホイール)外周に、磁性体、永久磁石を有する回転カバー(2次ホイール)を取付、磁力を利用したトルクコンバータを形成し、トルクコンバータを有するハイブリッド外旋モータとします。
【解決手段】磁性体、永久磁石を有する回転カバー(2次ホイール)(1)を、外旋モータのローター(1次ホイール)(2)の回転軸に、ベアリング(3)を使用して実装、磁性体、永久磁石を有する回転カバーの先端に振動が発生させず、磁力を有効に使用する為、磁性体、永久磁石を有する回転カバー(2次ホイール)とロータ(1次ホイール)(2)の隙間小さくし、潤滑性硬質アルマイト製の軸受(4)を配置する。
【選択図】図1
特許請求の範囲【請求項１】
外旋モータ外周（１次ホイール）の永久磁石の磁力を活用、外旋の外周に磁性体製、永久磁石を有する２次ホイールを配置、磁力クラッチを構成する、磁力トルクコンバータ。
続きを表示（約 240 文字）【請求項２】
外旋モータのロータ構造を有する、１次ホイールと、磁性体製、永久磁石を有する２次ホイールで構成される、磁力トルクコンバータ。
【請求項３】
１次ホイールと２次ホイールの隙間を狭くする為、１次ホイール、２次ホイールをテフロン表面処理、密着、磁力の最大化、振動軽減した、磁力トルクコンバータ。
【請求項４】
１次ホイールと２次ホイールの潤滑性を向上する為、潤滑性硬質アルマイト製のメタル軸受を使用する、磁力トルクコンバータ。

発明の詳細な説明【技術分野】
【０００１】
小型の外旋モータの回転トルクを上げる為、ロータに配置された永久磁石の外周（１次ホイール）に、磁性体製、永久磁石を有する回転カバー（２次ホイール）を取付、磁力を利用したトルクコンバータを形成する事で低速高トルクを持つトルクコンバータ外旋ハイブリッドモータとします。
続きを表示（約 1,100 文字）【技術背景】
【０００２】
小型の外旋モータに減速機を搭載せず、低速回転高トルクを得るには外旋（１次ホイール）の永久磁石の磁力利用し、ロータの外周に、磁性体製、永久磁石を有する回転カバー（２次ホイール）を配置する事で、磁力トルクコンバータを構成、ロータを高速回転させ、磁性体、永久磁石を有するカバー（２次ホイール）回転させる事で、起動トルク低速高トルクを上げる事が出来きます。
【発明の概要】
【】
【発明が解消しようとする課題】
【０００３】
外旋モータを低速高トルク化する為、ロータ（１次ホイール）の永久磁石の磁力を活用、磁性体製、永久磁石を有する回転カバー（２次ホイール）との間で、磁力トルクコンバーターを有する低速高トルクの外旋モータを実現します。
【課題を解決する為の手段】
【０００４】
外旋モータのロータ（１次ホイール）の永久磁石の磁力を利用、外周に、磁性体製、永久磁石を有する回転カバー（２次ホイール）ロータの回転軸とベアリングで連結する、回転カバーの振動を防止するため、ロータと回転カバーの間隔を狭くして中間にテフロン製又は、テフロン加工を施した回転軸受けを挿入する。
【発明の効果】
【０００５】
外旋モータのロータの外周に、磁性体製、永久磁石を有する回転カバー（２次ホイール）を取付る事で、磁力トルクコンバーターが形成され、物理的サイズを大幅変えず、低速高トルクを生み出せる為、軸流型ギアードモータに変わる、小型外旋モータが可能と成ります。
【図面の簡単な説明】
【０００６】

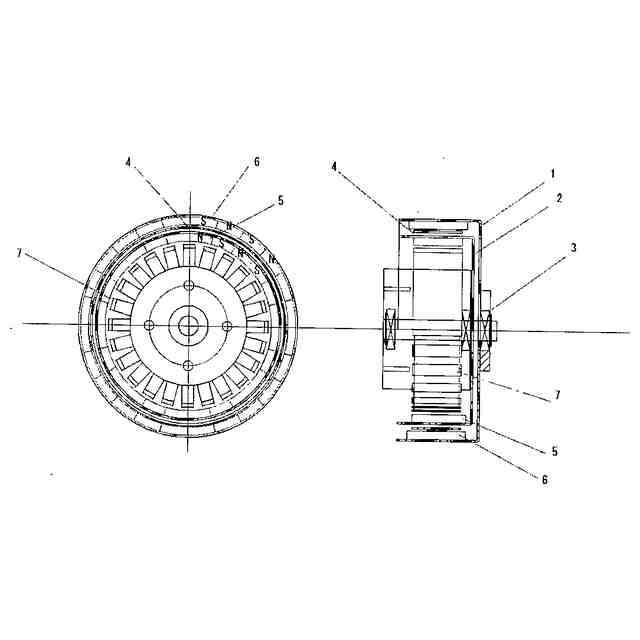

この出願に係る発明の第一の実施の形態を示す構成図である。
【発明を実施するための形態】
【０００７】
磁性体、永久磁石を有する回転カバー（２次ホイール）（１）を、外旋モータのローター（１次ホイール）（２）の回転軸に、ベアリング（３）を使用して実装、ロータとカバーの隙間に、テフロン又は、テフロン加工を施した軸受（４）を配置します。
【符号の説明】
【０００８】
１磁性体カバー（２次ホイール）
２磁性体ロータ（１次ホイール）
３連結ベアリング
４潤滑性硬質アルマイトメタル軸受
５ロータ永久磁石
６回転カバー永久磁石
７ステータ
