公開番号2025075612
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186903
出願日2023-10-31
発明の名称発電システム
出願人個人
代理人個人
主分類H02K 7/14 20060101AFI20250508BHJP(電力の発電,変換,配電)
要約【課題】構造の複雑化を抑制可能な発電システムを提供する。
【解決手段】回転可能に設けられたタービン翼20と、タービン翼20の回転エネルギーを電気エネルギーに変換する発電機21と、を有する、発電システム10であって、電力が供給されて回転する電動機16,17と、電動機16の回転力で回転される上部ローター18と、電動機17の回転力で回転される下部ローター19と、を有し、タービン翼20の羽根33は、上部ローター18及び下部ローター19により形成される磁界の移動によってタービン翼20を回転させる磁性材料で構成されている発電システム10を設けた。
【選択図】図1
特許請求の範囲【請求項１】
回転可能に設けられた回転部材と、
前記回転部材の回転エネルギーを電気エネルギーに変換する発電機と、
を有する、発電システムであって、
電力が供給されて回転する電動機と、
前記電動機の回転力で回転される円板形磁石と、
を有し、
前記回転部材の少なくとも一部は、前記円板形磁石により形成される磁界の移動によって前記回転部材を回転させる磁性材料で構成されている、発電システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１記載の発電システムであって、
前記円板形磁石は、
仮想線を中心として第１方向に回転される第１円板形磁石と、
前記仮想線を中心として前記第１方向と逆の第２方向に回転される第２円板形磁石と、
を有し、
前記第１円板形磁石は、回転方向に沿ってＮ極とＳ極とが交互に配置され、
前記第２円板形磁石は、回転方向に沿ってＮ極とＳ極とが交互に配置され、
前記回転部材は、前記第１円板形磁石と前記第２円板形磁石との間に配置されている、発電システム。
【請求項３】
請求項２記載の発電システムであって、
前記回転部材は、前記仮想線を中心とする同一円周上に間隔をおいて複数配置され、
前記発電機は、複数の前記回転部材に対応して別々に設けられている、発電システム。
【請求項４】
請求項３記載の発電システムであって、
前記回転部材及び前記円板形磁石が内部に収容されたケーシングを更に備え、
前記発電機及び前記電動機は、前記ケーシングの外部にそれぞれ配置されている、発電システム。
【請求項５】
請求項４記載の発電システムであって、
前記ケーシングは、
平行に配置された板形状の第１外壁及び板形状の第２外壁と、
前記第１外壁の外周と前記第２外壁の外周とを接続する筒形状の外周壁と、
前記第１外壁と前記第２外壁との間に平行に配置された第１内壁及び第２内壁と、
前記第１内壁と前記第２内壁との間に形成された収容空間と、
を有し、
前記第１円板形磁石は、前記第１外壁と前記第１内壁との間に配置され、
前記第２円板形磁石は、前記第２外壁と前記第２内壁との間に配置され、
前記回転部材は、前記収容空間に配置されている、発電システム。
【請求項６】
請求項５記載の発電システムであって、
前記第１内壁は、前記第１円板形磁石により形成される磁界を前記収容空間へ通す第１開口部を有し、
前記第２内壁は、前記第２円板形磁石により形成される磁界を前記収容空間へ通す第２開口部を有する、発電システム。
【請求項７】
請求項６記載の発電システムであって、
前記第１開口部は、前記仮想線を中心とする円周上に複数配置され、
前記第２開口部は、前記仮想線を中心とする円周上に複数配置されている、発電システム。
【請求項８】
請求項５記載の発電システムであって、
前記回転部材を回転可能に支持する軸受が更に設けられている、発電システム。
【請求項９】
請求項８記載の発電システムであって、
前記軸受は、前記回転部材の回転中心である中心線に沿った方向で複数箇所に設けられている、発電システム。
【請求項１０】
請求項９記載の発電システムであって、
前記第１内壁と前記第２内壁とを接続する支柱が更に設けられ、
前記軸受は、
前記外周壁に設けられた第１軸受と、
前記支柱に設けられた第２軸受と、
を含む、発電システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転部材の回転エネルギーを電気エネルギーに変換する発電機を有する発電システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
回転部材の回転エネルギーを電気エネルギーに変換する発電機を有する発電システムの一例が、特許文献１に記載されている。特許文献１に記載されている発電システムは、永久磁石式回転電機を有する。永久磁石式回転電機は、電機子巻線を施した固定子と、その内側で回転する非磁性体の回転軸に固定した磁性体を介して取り付けた永久磁石と、永久磁石を保持する補強材と、を備えている。また、永久磁石式回転電機は、磁性体を形成する外側の第１の円筒部材と、第１の円筒部材よりも厚い内側の第２の円筒部材と、を備えている。さらに、第１の円筒部材に円筒状の永久磁石が挿入され、更にその外側に円筒状の補強材が挿入されている。
【０００３】
さらに、永久磁石及び補強材の軸方向両端部に、これらを挟み込むように、一対の保持リングを嵌め込んで固定されている。さらに、第１の円筒部材が、第２の円筒部材の外周に嵌め込まれて、磁性体円筒部材を形成している。また、磁性体円筒部材は、非磁性体の回転軸に嵌め込み固定されている。さらに、発電機の軸に連結されたコンプレッサ及びタービン（回転部材）が設けられている。さらに、発電システムは、発電機の回転子、及びコンプレッサのブレード、及びタービンのブレードに繋がる回転軸を、非磁性体としたものである。
【先行技術文献】
【特許文献】
【０００４】
特許第４３７７３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本願発明者は、特許文献１に記載されている発電システムは、コンプレッサが設けられているため構造が複雑である、という課題を認識した。
【０００６】
本開示の目的は、構造の複雑化を抑制可能な、発電システムを提供することにある。
【課題を解決するための手段】
【０００７】
本開示は、回転可能に設けられた回転部材と、前記回転部材の回転エネルギーを電気エネルギーに変換する発電機と、を有する、発電システムであって、電力が供給されて回転する電動機と、前記電動機の回転力で回転される円板形磁石と、を有し、前記回転部材の少なくとも一部は、前記円板形磁石により形成される磁界の移動によって前記回転部材を回転させる磁性材料で構成されている。
【発明の効果】
【０００８】
本開示によれば、発電システムの構造が複雑化することを抑制可能である。
【図面の簡単な説明】
【０００９】

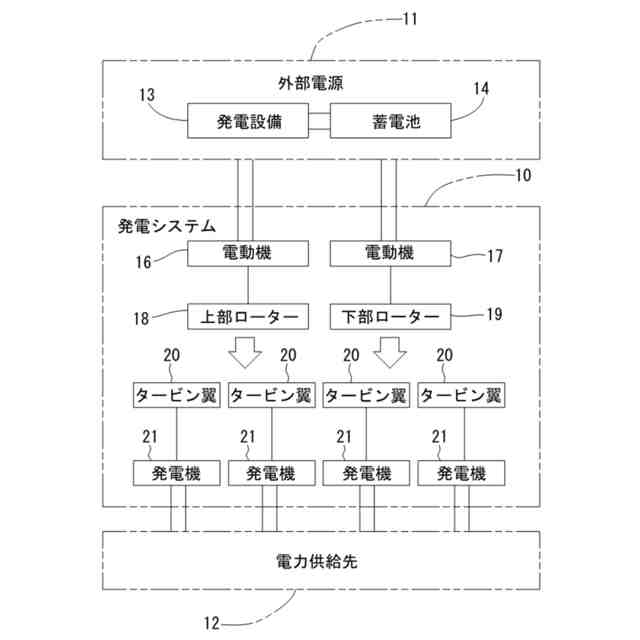

発電システムを含む全体構成の概念図である。

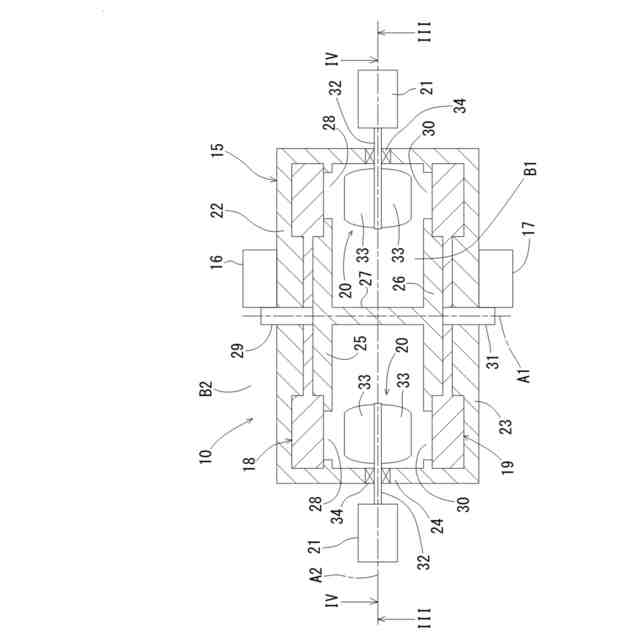

発電システムの縦断面図である。

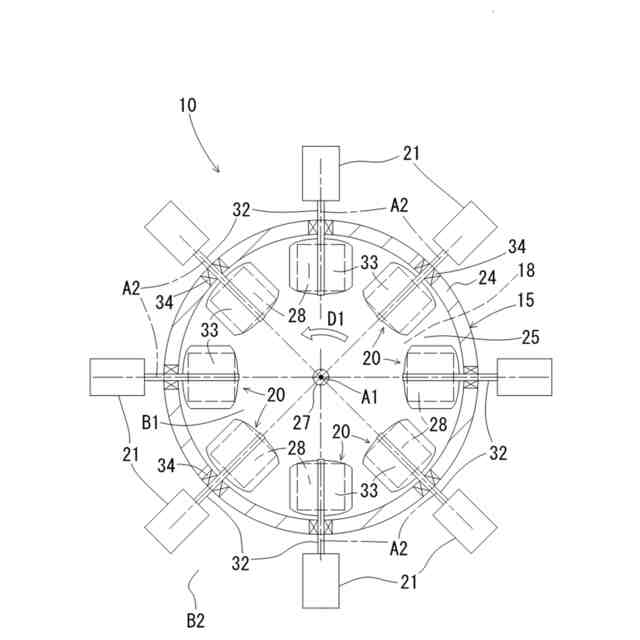

図２のIII －III 線における底面断面図である。

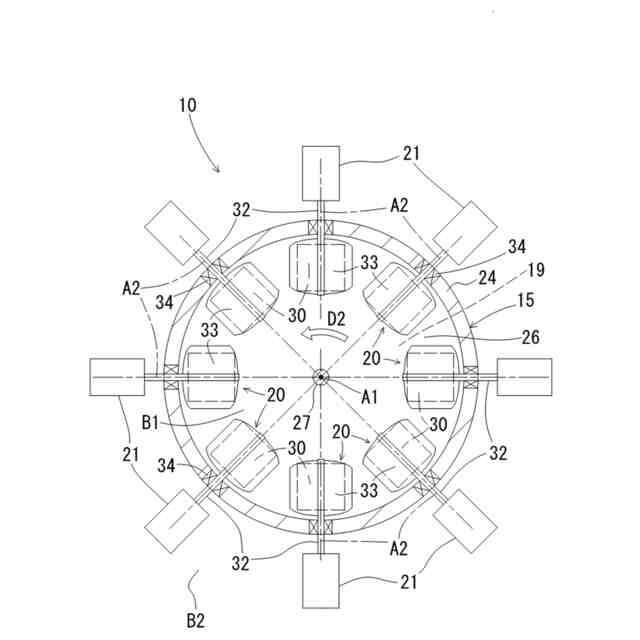

図２のＩＶ－ＩＶ線における平面断面図である。

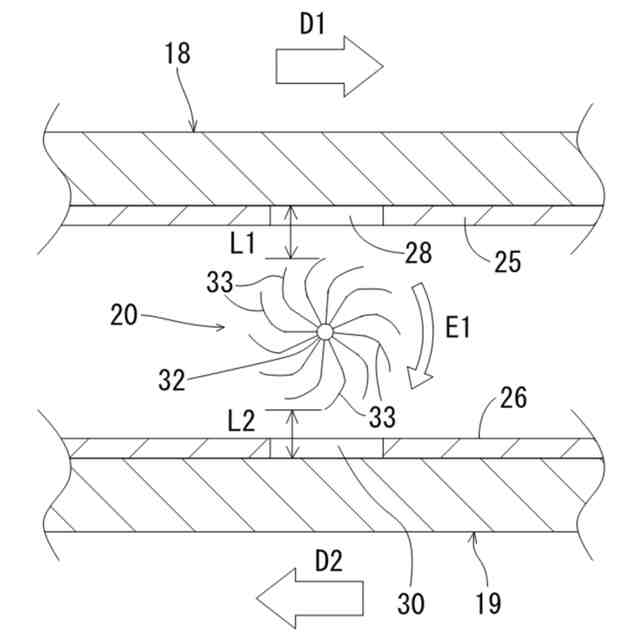

発電システムを第１内壁及び第２内壁の厚さ方向に破断した縦断面図である。

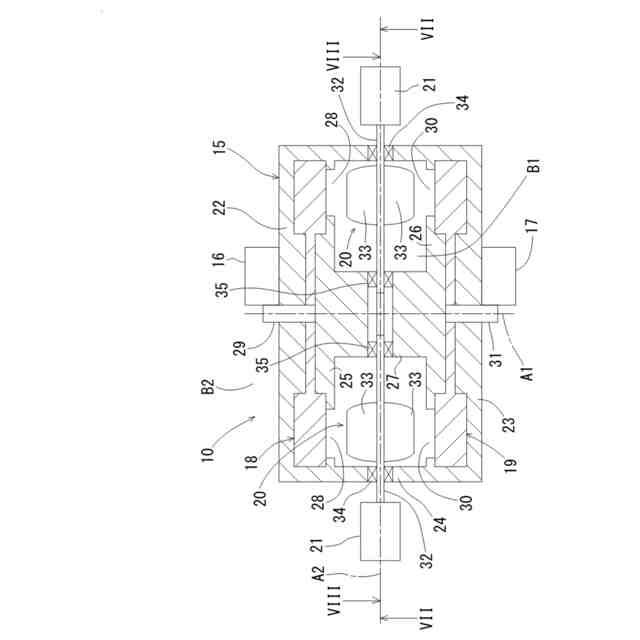

回転軸の支持構成を変更した発電システムの縦断面図である。
図６のVII －VII 線における底面断面図である。

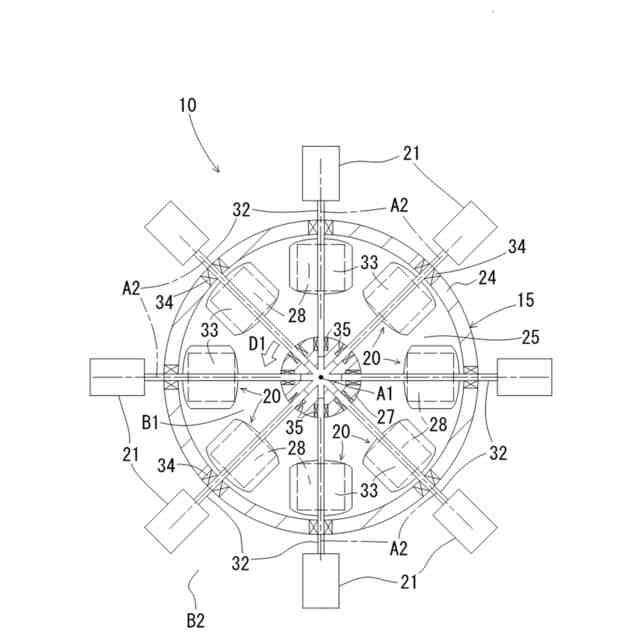

図６のVIII－VIII線における平面断面図である。
【発明を実施するための形態】
【００１０】
（具体例）
発電システムの実施形態は、図面に基づいて説明されている。実施形態を説明するため各図では、同一要素に同一の符号が付されている。図１のように、発電システム１０は、外部電源１１及び電力供給先１２に対し電気的に接続されている。外部電源１１は、発電システム１０へ電力を供給する。外部電源１１は、発電設備１３及び蓄電池１４を備えている。発電設備１３は、自然エネルギー、例えば、風力を利用して発電を行なう風力発電設備、太陽光を利用して発電を行なう太陽光発電設備、等を含む。蓄電池１４は、発電設備１３で発生した電力を蓄電する。
（【００１１】以降は省略されています）
