公開番号2025079052
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191464
出願日2023-11-09
発明の名称電磁鋼板の成形方法
出願人トヨタ自動車株式会社
代理人個人
主分類H02K 15/021 20250101AFI20250514BHJP(電力の発電,変換,配電)
要約【課題】電磁鋼板のうねりを抑制できる電磁鋼板の成形方法を提供すること。

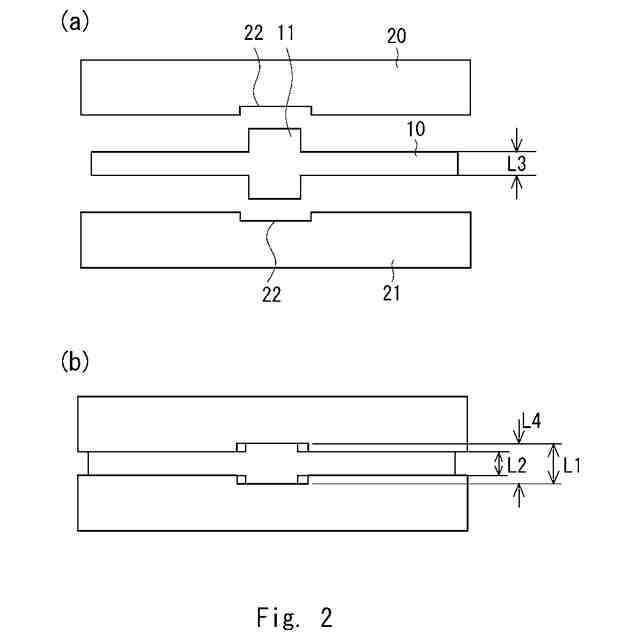

【解決手段】本開示に係る電磁鋼板の成形方法は、モータのロータコアを構成するために積層する電磁鋼板の成形方法であって、電磁鋼板10のブリッジの幅方向の両端を潰してブリッジ中央を増肉する工程と、ブリッジの長さ方向に電磁鋼板を曲げて突起部11を形成する工程と、ブリッジの長さ方向の両端を拘束して突起部を元の厚さに潰す工程と、を備え、突起部を潰す工程において使用するパンチ20とダイ21は、ブリッジの長さ方向の中央部に溝22を有し、溝の深さは、突起部が所定の仕上がり厚さL1になるときに電磁鋼板が一定以上押し込まれるように決定されるものである。

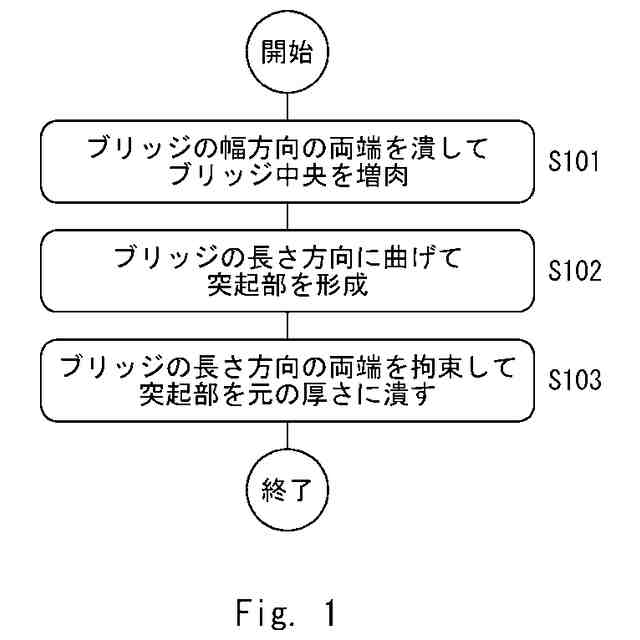

【選択図】図1
特許請求の範囲【請求項1】
モータのロータコアを構成するために積層する電磁鋼板の成形方法であって、
電磁鋼板のブリッジの幅方向の両端を潰してブリッジ中央を増肉する工程と、
前記ブリッジの長さ方向に前記電磁鋼板を曲げて突起部を形成する工程と、
前記ブリッジの長さ方向の両端を拘束して前記突起部を元の厚さに潰す工程と、を備え、
前記突起部を潰す工程において使用するパンチとダイは、前記ブリッジの長さ方向の中央部に溝を有し、
前記溝の深さは、前記突起部が所定の仕上がり厚さL1になるときに前記電磁鋼板が一定以上押し込まれるように決定される
電磁鋼板の成形方法。

発明の詳細な説明【技術分野】
【0001】
本開示は、電磁鋼板の成形方法に関する。
続きを表示(約 1,300 文字)【背景技術】
【0002】
特許文献1には、ロータコアを形成する電磁鋼板のブリッジにブリッジ押下部を形成し、ブリッジの長手方向の延長線上にブリッジ押下部の窪みと逆方向に突出する突起部を形成するロータコアの構造が開示されている。これにより、ブリッジに押圧加工による硬化処理を行う際に電磁鋼板の径方向に延びようとする力を当該突起部が変形することによって吸収し、電磁鋼板の反りを抑制できる。
【先行技術文献】
【特許文献】
【0003】
特開2017-085776号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に開示されるロータコアの構造において、突起部は、ブリッジを増肉加工し、ブリッジの一方の面を押圧することにより得られる。一方で、当該突起部の屈曲に由来する剛性の低下が発生する場合がある。
【0005】
この解決策として、硬化処理を行った後に、突起部を潰して平面状に加工する方法が挙げられる。これにより、成形後の製品の板厚や曲げ形状を、元の状態に戻せるため、剛性の低下を抑制することが期待される。
【0006】
しかしながら、突起部を潰す工程に使用するパンチと突起部周辺の薄肉部との間には隙間があるため、成形後の製品の板厚や曲げ形状を十分に元の状態に戻すことは困難であり、成形後の製品には微小なうねりが残存する。このようなうねりが成形後の製品に残存すると、ロータコア形成のための積層の際に、互いに干渉して隙間ができるなどの強度の低下を招く場合がある。
【0007】

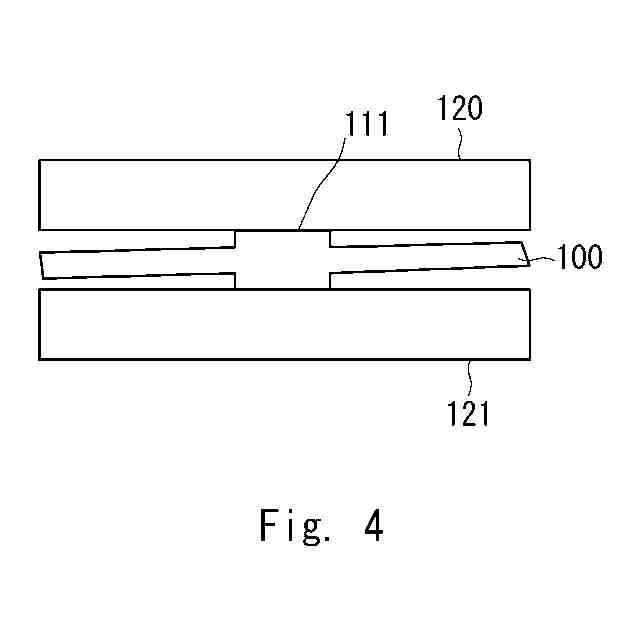

当該加工例について、図4を用いて説明する。パンチ120及びダイ121を用いて突起部111を有する電磁鋼板100をプレス加工する際に、突起部111の周辺は、突起部111によってパンチ120及びダイ121と接さないため、電磁鋼板100の平面状加工が十分になされていないことが分かる。
【0008】
本開示は、このような課題を解決するためになされたものであり、電磁鋼板のうねりを抑制できる電磁鋼板の成形方法を提供することを目的とする。
【課題を解決するための手段】
【0009】

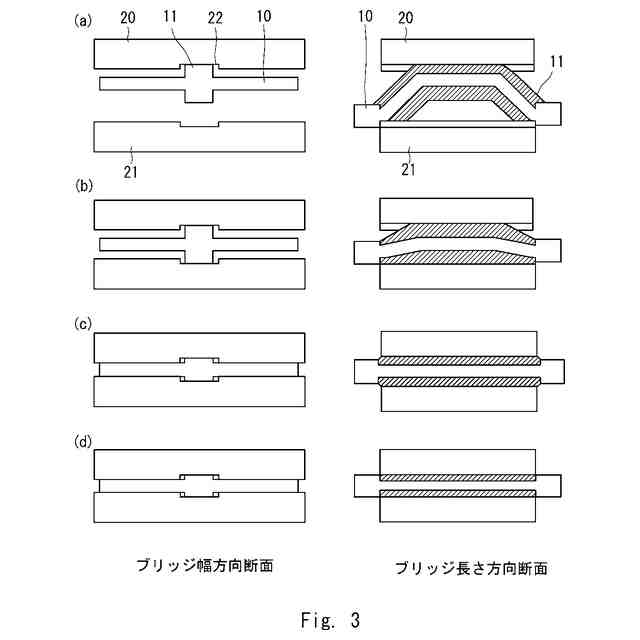

本開示に係る電磁鋼板の成形方法は、モータのロータコアを構成するために積層する電磁鋼板の成形方法であって、電磁鋼板のブリッジの幅方向の両端を潰してブリッジ中央を増肉する工程と、前記ブリッジの長さ方向に前記電磁鋼板を曲げて突起部を形成する工程と、前記ブリッジの長さ方向の両端を拘束して前記突起部を元の厚さに潰す工程と、を備え、前記突起部を潰す工程において使用するパンチとダイは、前記ブリッジの長さ方向の中央部に溝を有し、前記溝の深さは、前記突起部が所定の仕上がり厚さL1になるときに前記電磁鋼板が一定以上押し込まれるように決定されるものである。このようにすることで、電磁鋼板のうねりを抑制できる電磁鋼板の成形方法を提供することができる。
【発明の効果】
【0010】
本開示により、電磁鋼板のうねりを抑制できる電磁鋼板の成形方法を提供することができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
